Композиційний дрібноштучний будівельний теплоізоляційний блок

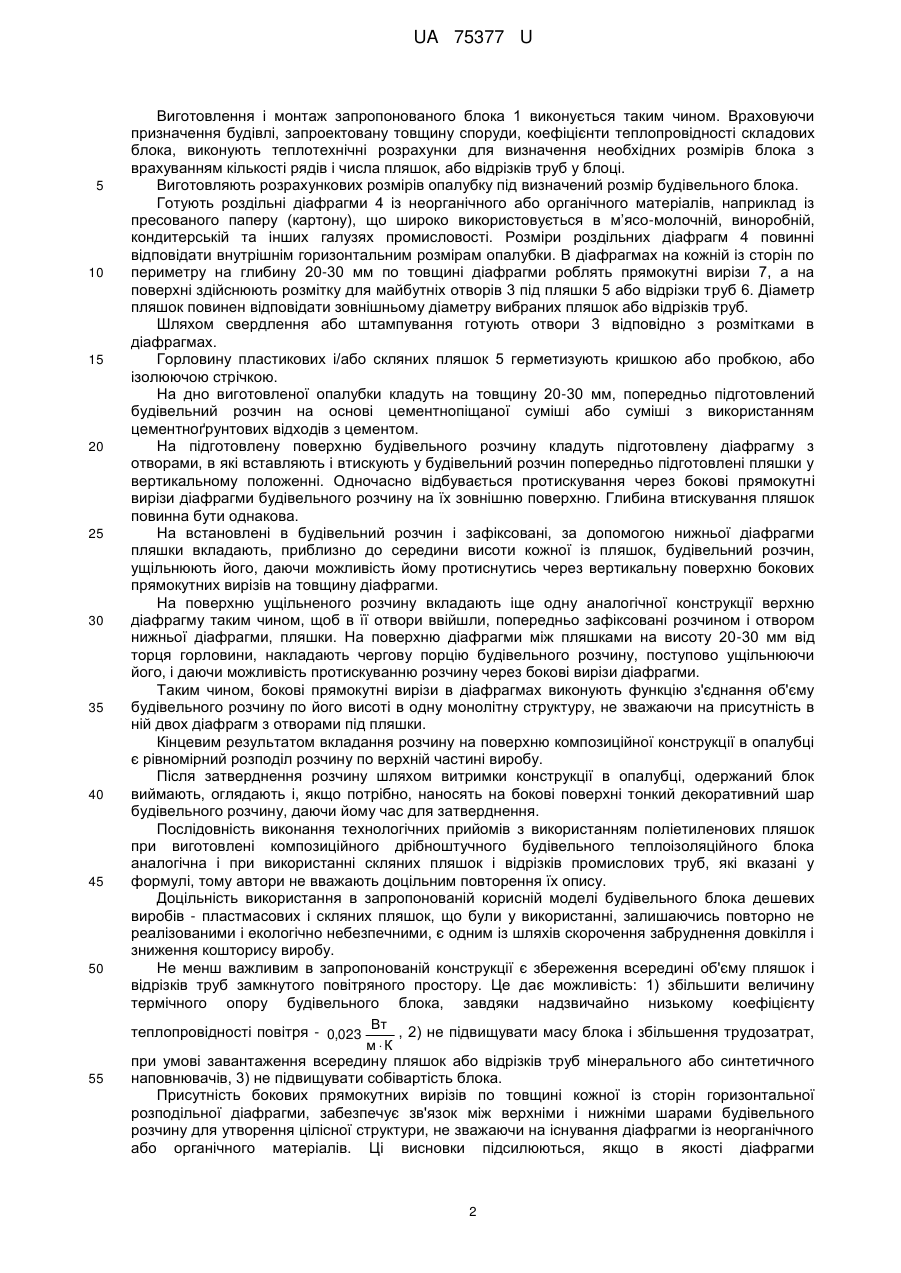

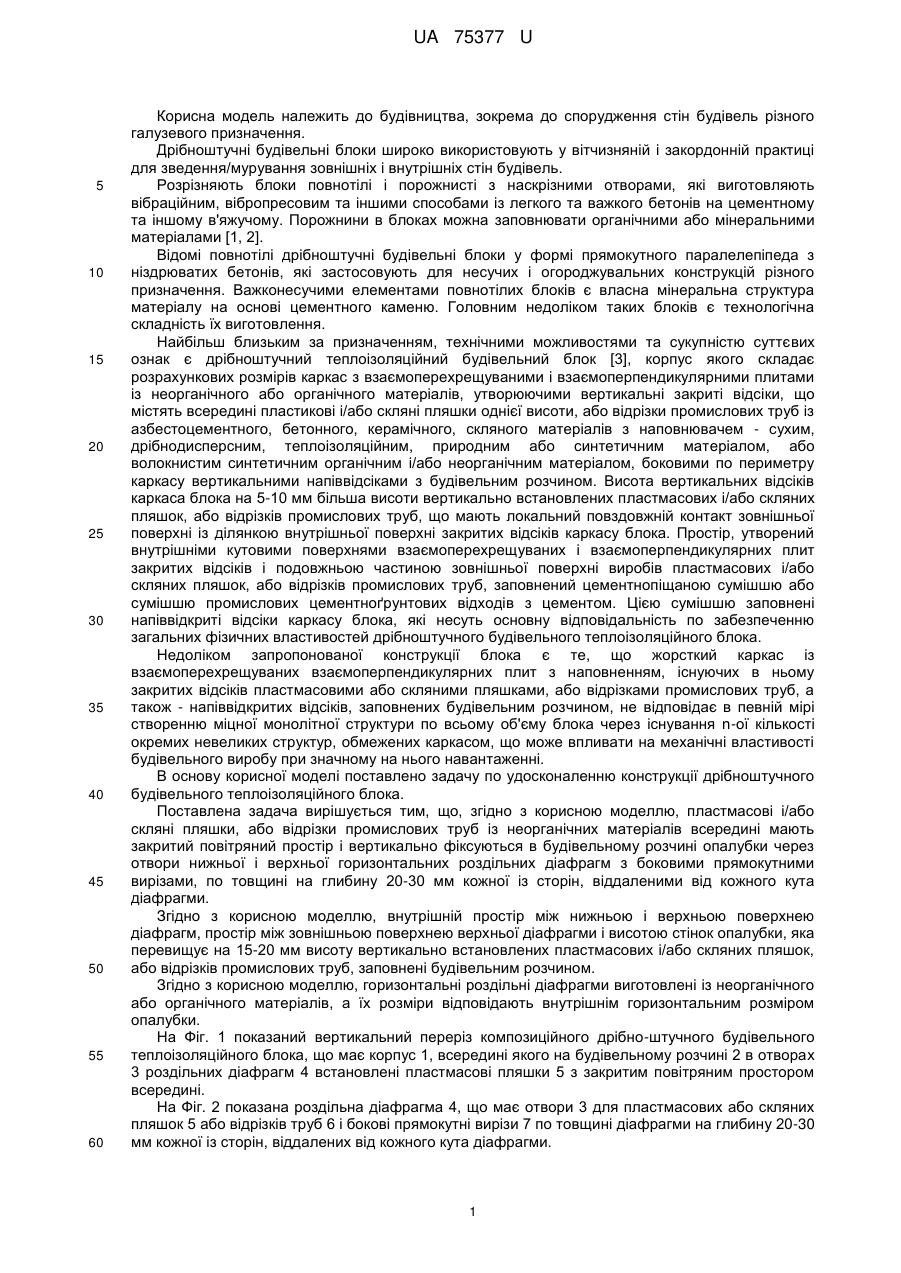

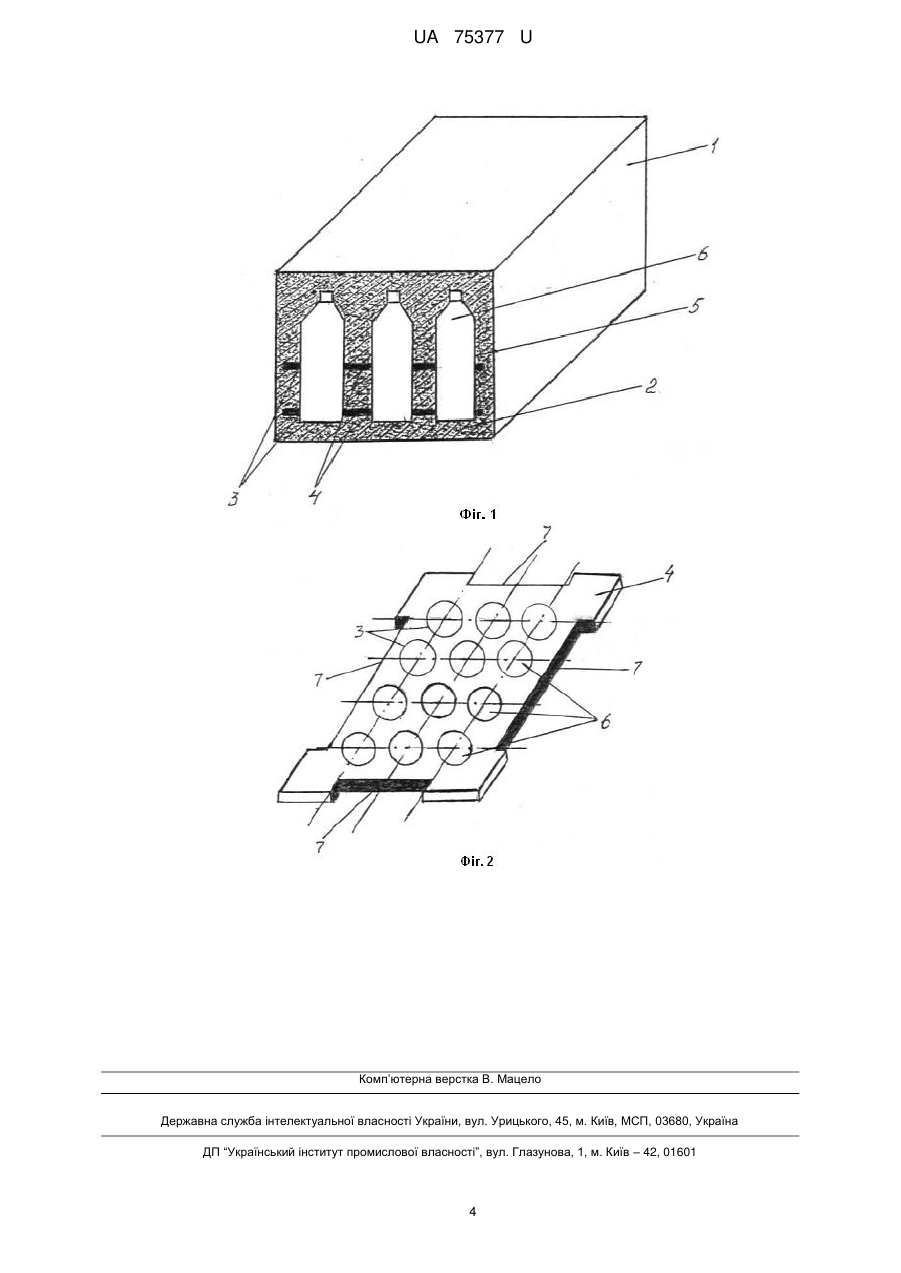

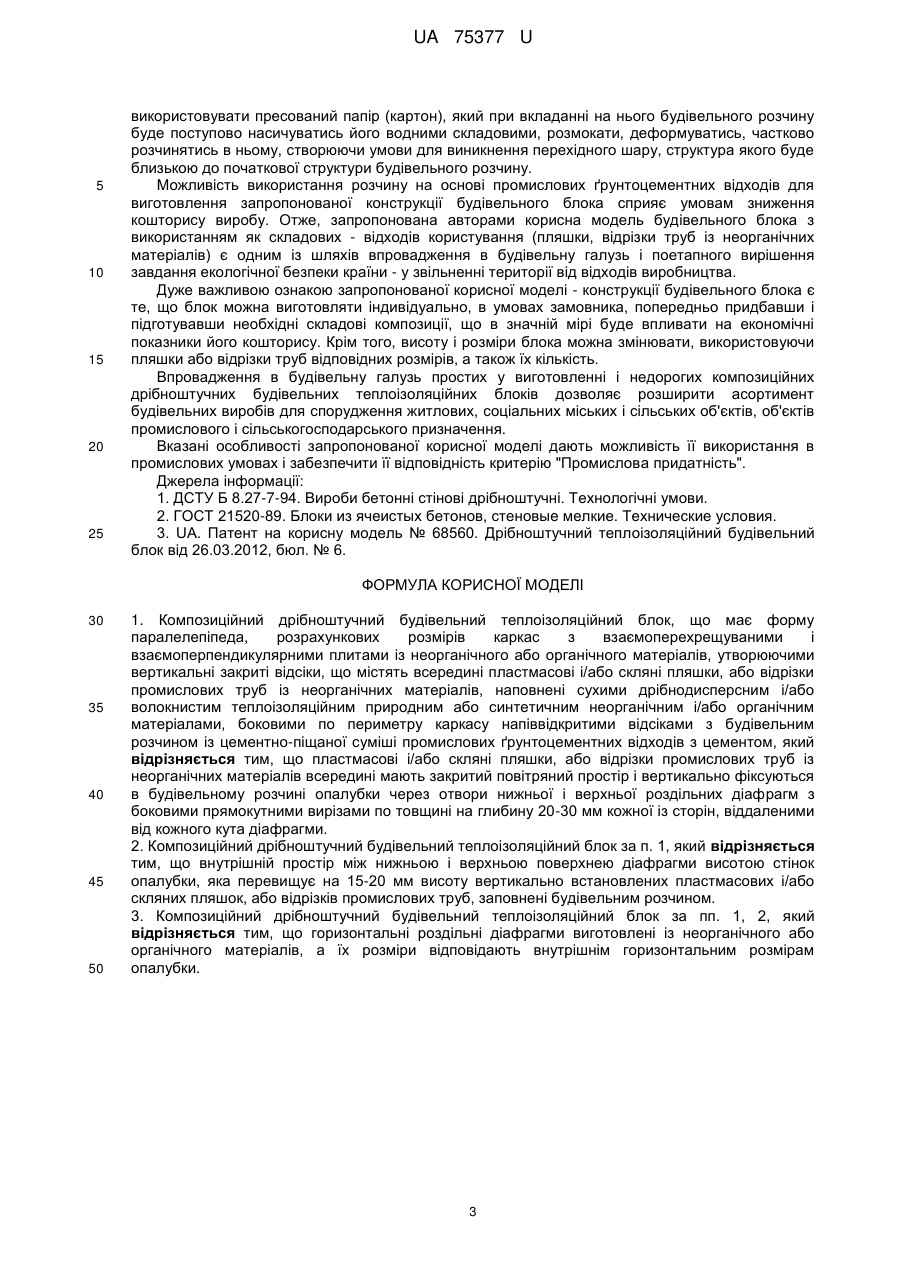

Реферат: Композиційний дрібноштучний будівельний теплоізоляційний блок містить форму паралелепіпеда, розрахункових розмірів каркас з взаємоперехрещуваними і взаємоперпендикулярними плитами із неорганічного або органічного матеріалів, утворюючими вертикальні закриті відсіки, що містять всередині пластмасові і/або скляні пляшки, або відрізки промислових труб із неорганічних матеріалів, наповнені сухими дрібнодисперсним і/або волокнистим теплоізоляційним природним або синтетичним неорганічним і/або органічним матеріалами. Пластмасові і/або скляні пляшки, або відрізки промислових труб із неорганічних матеріалів всередині мають закритий повітряний простір і вертикально фіксуються в будівельному розчині опалубки через отвори нижньої і верхньої роздільних діафрагм з боковими прямокутними вирізами по товщині на глибину 20-30 мм кожної із сторін, віддаленими від кожного кута діафрагми. UA 75377 U (12) UA 75377 U UA 75377 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, зокрема до спорудження стін будівель різного галузевого призначення. Дрібноштучні будівельні блоки широко використовують у вітчизняній і закордонній практиці для зведення/мурування зовнішніх і внутрішніх стін будівель. Розрізняють блоки повнотілі і порожнисті з наскрізними отворами, які виготовляють вібраційним, вібропресовим та іншими способами із легкого та важкого бетонів на цементному та іншому в'яжучому. Порожнини в блоках можна заповнювати органічними або мінеральними матеріалами [1, 2]. Відомі повнотілі дрібноштучні будівельні блоки у формі прямокутного паралелепіпеда з ніздрюватих бетонів, які застосовують для несучих і огороджувальних конструкцій різного призначення. Важконесучими елементами повнотілих блоків є власна мінеральна структура матеріалу на основі цементного каменю. Головним недоліком таких блоків є технологічна складність їх виготовлення. Найбільш близьким за призначенням, технічними можливостями та сукупністю суттєвих ознак є дрібноштучний теплоізоляційний будівельний блок [3], корпус якого складає розрахункових розмірів каркас з взаємоперехрещуваними і взаємоперпендикулярними плитами із неорганічного або органічного матеріалів, утворюючими вертикальні закриті відсіки, що містять всередині пластикові і/або скляні пляшки однієї висоти, або відрізки промислових труб із азбестоцементного, бетонного, керамічного, скляного матеріалів з наповнювачем - сухим, дрібнодисперсним, теплоізоляційним, природним або синтетичним матеріалом, або волокнистим синтетичним органічним і/або неорганічним матеріалом, боковими по периметру каркасу вертикальними напіввідсіками з будівельним розчином. Висота вертикальних відсіків каркаса блока на 5-10 мм більша висоти вертикально встановлених пластмасових і/або скляних пляшок, або відрізків промислових труб, що мають локальний повздовжній контакт зовнішньої поверхні із ділянкою внутрішньої поверхні закритих відсіків каркасу блока. Простір, утворений внутрішніми кутовими поверхнями взаємoперехрещуваних і взаємоперпендикулярних плит закритих відсіків і подовжньою частиною зовнішньої поверхні виробів пластмасових і/або скляних пляшок, або відрізків промислових труб, заповнений цементнопіщаною сумішшю або сумішшю промислових цементноґрунтових відходів з цементом. Цією сумішшю заповнені напіввідкриті відсіки каркасу блока, які несуть основну відповідальність по забезпеченню загальних фізичних властивостей дрібноштучного будівельного теплоізоляційного блока. Недоліком запропонованої конструкції блока є те, що жорсткий каркас із взаємоперехрещуваних взаємоперпендикулярних плит з наповненням, існуючих в ньому закритих відсіків пластмасовими або скляними пляшками, або відрізками промислових труб, а також - напіввідкритих відсіків, заповнених будівельним розчином, не відповідає в певній мірі створенню міцної монолітної структури по всьому об'єму блока через існування n-ої кількості окремих невеликих структур, обмежених каркасом, що може впливати на механічні властивості будівельного виробу при значному на нього навантаженні. В основу корисної моделі поставлено задачу по удосконаленню конструкції дрібноштучного будівельного теплоізоляційного блока. Поставлена задача вирішується тим, що, згідно з корисною моделлю, пластмасові і/або скляні пляшки, або відрізки промислових труб із неорганічних матеріалів всередині мають закритий повітряний простір і вертикально фіксуються в будівельному розчині опалубки через отвори нижньої і верхньої горизонтальних роздільних діафрагм з боковими прямокутними вирізами, по товщині на глибину 20-30 мм кожної із сторін, віддаленими від кожного кута діафрагми. Згідно з корисною моделлю, внутрішній простір між нижньою і верхньою поверхнею діафрагм, простір між зовнішньою поверхнею верхньої діафрагми і висотою стінок опалубки, яка перевищує на 15-20 мм висоту вертикально встановлених пластмасових і/або скляних пляшок, або відрізків промислових труб, заповнені будівельним розчином. Згідно з корисною моделлю, горизонтальні роздільні діафрагми виготовлені із неорганічного або органічного матеріалів, а їх розміри відповідають внутрішнім горизонтальним розміром опалубки. На Фіг. 1 показаний вертикальний переріз композиційного дрібно-штучного будівельного теплоізоляційного блока, що має корпус 1, всередині якого на будівельному розчині 2 в отворах 3 роздільних діафрагм 4 встановлені пластмасові пляшки 5 з закритим повітряним простором всередині. На Фіг. 2 показана роздільна діафрагма 4, що має отвори 3 для пластмасових або скляних пляшок 5 або відрізків труб 6 і бокові прямокутні вирізи 7 по товщині діафрагми на глибину 20-30 мм кожної із сторін, віддалених від кожного кута діафрагми. 1 UA 75377 U 5 10 15 20 25 30 35 40 45 50 55 Виготовлення і монтаж запропонованого блока 1 виконується таким чином. Враховуючи призначення будівлі, запроектовану товщину споруди, коефіцієнти теплопровідності складових блока, виконують теплотехнічні розрахунки для визначення необхідних розмірів блока з врахуванням кількості рядів і числа пляшок, або відрізків труб у блоці. Виготовляють розрахункових розмірів опалубку під визначений розмір будівельного блока. Готують роздільні діафрагми 4 із неорганічного або органічного матеріалів, наприклад із пресованого паперу (картону), що широко використовується в м’ясо-молочній, виноробній, кондитерській та інших галузях промисловості. Розміри роздільних діафрагм 4 повинні відповідати внутрішнім горизонтальним розмірам опалубки. В діафрагмах на кожній із сторін по периметру на глибину 20-30 мм по товщині діафрагми роблять прямокутні вирізи 7, а на поверхні здійснюють розмітку для майбутніх отворів 3 під пляшки 5 або відрізки труб 6. Діаметр пляшок повинен відповідати зовнішньому діаметру вибраних пляшок або відрізків труб. Шляхом свердлення або штампування готують отвори 3 відповідно з розмітками в діафрагмах. Горловину пластикових і/або скляних пляшок 5 герметизують кришкою або пробкою, або ізолюючою стрічкою. На дно виготовленої опалубки кладуть на товщину 20-30 мм, попередньо підготовлений будівельний розчин на основі цементнопіщаної суміші або суміші з використанням цементноґрунтових відходів з цементом. На підготовлену поверхню будівельного розчину кладуть підготовлену діафрагму з отворами, в які вставляють і втискують у будівельний розчин попередньо підготовлені пляшки у вертикальному положенні. Одночасно відбувається протискування через бокові прямокутні вирізи діафрагми будівельного розчину на їх зовнішню поверхню. Глибина втискування пляшок повинна бути однакова. На встановлені в будівельний розчин і зафіксовані, за допомогою нижньої діафрагми пляшки вкладають, приблизно до середини висоти кожної із пляшок, будівельний розчин, ущільнюють його, даючи можливість йому протиснутись через вертикальну поверхню бокових прямокутних вирізів на товщину діафрагми. На поверхню ущільненого розчину вкладають іще одну аналогічної конструкції верхню діафрагму таким чином, щоб в її отвори ввійшли, попередньо зафіксовані розчином і отвором нижньої діафрагми, пляшки. На поверхню діафрагми між пляшками на висоту 20-30 мм від торця горловини, накладають чергову порцію будівельного розчину, поступово ущільнюючи його, і даючи можливість протискуванню розчину через бокові вирізи діафрагми. Таким чином, бокові прямокутні вирізи в діафрагмах виконують функцію з'єднання об'єму будівельного розчину по його висоті в одну монолітну структуру, не зважаючи на присутність в ній двох діафрагм з отворами під пляшки. Кінцевим результатом вкладання розчину на поверхню композиційної конструкції в опалубці є рівномірний розподіл розчину по верхній частині виробу. Після затверднення розчину шляхом витримки конструкції в опалубці, одержаний блок виймають, оглядають і, якщо потрібно, наносять на бокові поверхні тонкий декоративний шар будівельного розчину, даючи йому час для затверднення. Послідовність виконання технологічних прийомів з використанням поліетиленових пляшок при виготовлені композиційного дрібноштучного будівельного теплоізоляційного блока аналогічна і при використанні скляних пляшок і відрізків промислових труб, які вказані у формулі, тому автори не вважають доцільним повторення їх опису. Доцільність використання в запропонованій корисній моделі будівельного блока дешевих виробів - пластмасових і скляних пляшок, що були у використанні, залишаючись повторно не реалізованими і екологічно небезпечними, є одним із шляхів скорочення забруднення довкілля і зниження кошторису виробу. Не менш важливим в запропонованій конструкції є збереження всередині об'єму пляшок і відрізків труб замкнутого повітряного простору. Це дає можливість: 1) збільшити величину термічного опору будівельного блока, завдяки надзвичайно низькому коефіцієнту теплопровідності повітря - 0,023 Вт , 2) не підвищувати масу блока і збільшення трудозатрат, мК при умові завантаження всередину пляшок або відрізків труб мінерального або синтетичного наповнювачів, 3) не підвищувати собівартість блока. Присутність бокових прямокутних вирізів по товщині кожної із сторін горизонтальної розподільної діафрагми, забезпечує зв'язок між верхніми і нижніми шарами будівельного розчину для утворення цілісної структури, не зважаючи на існування діафрагми із неорганічного або органічного матеріалів. Ці висновки підсилюються, якщо в якості діафрагми 2 UA 75377 U 5 10 15 20 25 використовувати пресований папір (картон), який при вкладанні на нього будівельного розчину буде поступово насичуватись його водними складовими, розмокати, деформуватись, частково розчинятись в ньому, створюючи умови для виникнення перехідного шару, структура якого буде близькою до початкової структури будівельного розчину. Можливість використання розчину на основі промислових ґрунтоцементних відходів для виготовлення запропонованої конструкції будівельного блока сприяє умовам зниження кошторису виробу. Отже, запропонована авторами корисна модель будівельного блока з використанням як складових - відходів користування (пляшки, відрізки труб із неорганічних матеріалів) є одним із шляхів впровадження в будівельну галузь і поетапного вирішення завдання екологічної безпеки країни - у звільненні території від відходів виробництва. Дуже важливою ознакою запропонованої корисної моделі - конструкції будівельного блока є те, що блок можна виготовляти індивідуально, в умовах замовника, попередньо придбавши і підготувавши необхідні складові композиції, що в значній мірі буде впливати на економічні показники його кошторису. Крім того, висоту і розміри блока можна змінювати, використовуючи пляшки або відрізки труб відповідних розмірів, а також їх кількість. Впровадження в будівельну галузь простих у виготовленні і недорогих композиційних дрібноштучних будівельних теплоізоляційних блоків дозволяє розширити асортимент будівельних виробів для спорудження житлових, соціальних міських і сільських об'єктів, об'єктів промислового і сільськогосподарського призначення. Вказані особливості запропонованої корисної моделі дають можливість її використання в промислових умовах і забезпечити її відповідність критерію "Промислова придатність". Джерела інформації: 1. ДСТУ Б 8.27-7-94. Вироби бетонні стінові дрібноштучні. Технологічні умови. 2. ГОСТ 21520-89. Блоки из ячеистых бетонов, стеновые мелкие. Технические условия. 3. UA. Патент на корисну модель № 68560. Дрібноштучний теплоізоляційний будівельний блок від 26.03.2012, бюл. № 6. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 50 1. Композиційний дрібноштучний будівельний теплоізоляційний блок, що має форму паралелепіпеда, розрахункових розмірів каркас з взаємоперехрещуваними і взаємоперпендикулярними плитами із неорганічного або органічного матеріалів, утворюючими вертикальні закриті відсіки, що містять всередині пластмасові і/або скляні пляшки, або відрізки промислових труб із неорганічних матеріалів, наповнені сухими дрібнодисперсним і/або волокнистим теплоізоляційним природним або синтетичним неорганічним і/або органічним матеріалами, боковими по периметру каркасу напіввідкритими відсіками з будівельним розчином із цементно-піщаної суміші промислових ґрунтоцементних відходів з цементом, який відрізняється тим, що пластмасові і/або скляні пляшки, або відрізки промислових труб із неорганічних матеріалів всередині мають закритий повітряний простір і вертикально фіксуються в будівельному розчині опалубки через отвори нижньої і верхньої роздільних діафрагм з боковими прямокутними вирізами по товщині на глибину 20-30 мм кожної із сторін, віддаленими від кожного кута діафрагми. 2. Композиційний дрібноштучний будівельний теплоізоляційний блок за п. 1, який відрізняється тим, що внутрішній простір між нижньою і верхньою поверхнею діафрагми висотою стінок опалубки, яка перевищує на 15-20 мм висоту вертикально встановлених пластмасових і/або скляних пляшок, або відрізків промислових труб, заповнені будівельним розчином. 3. Композиційний дрібноштучний будівельний теплоізоляційний блок за пп. 1, 2, який відрізняється тим, що горизонтальні роздільні діафрагми виготовлені із неорганічного або органічного матеріалів, а їх розміри відповідають внутрішнім горизонтальним розмірам опалубки. 3 UA 75377 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
