Гичкозбиральна машина

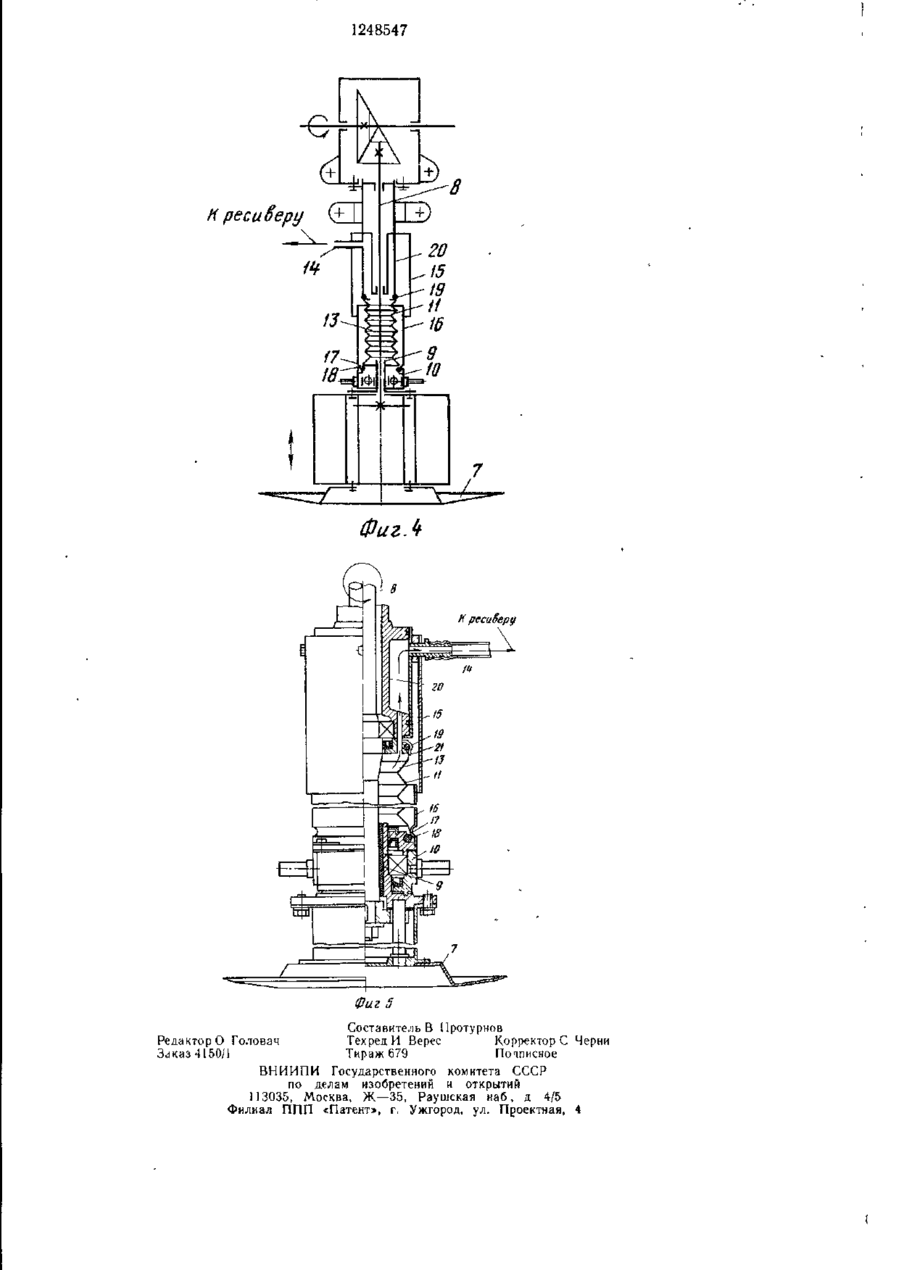

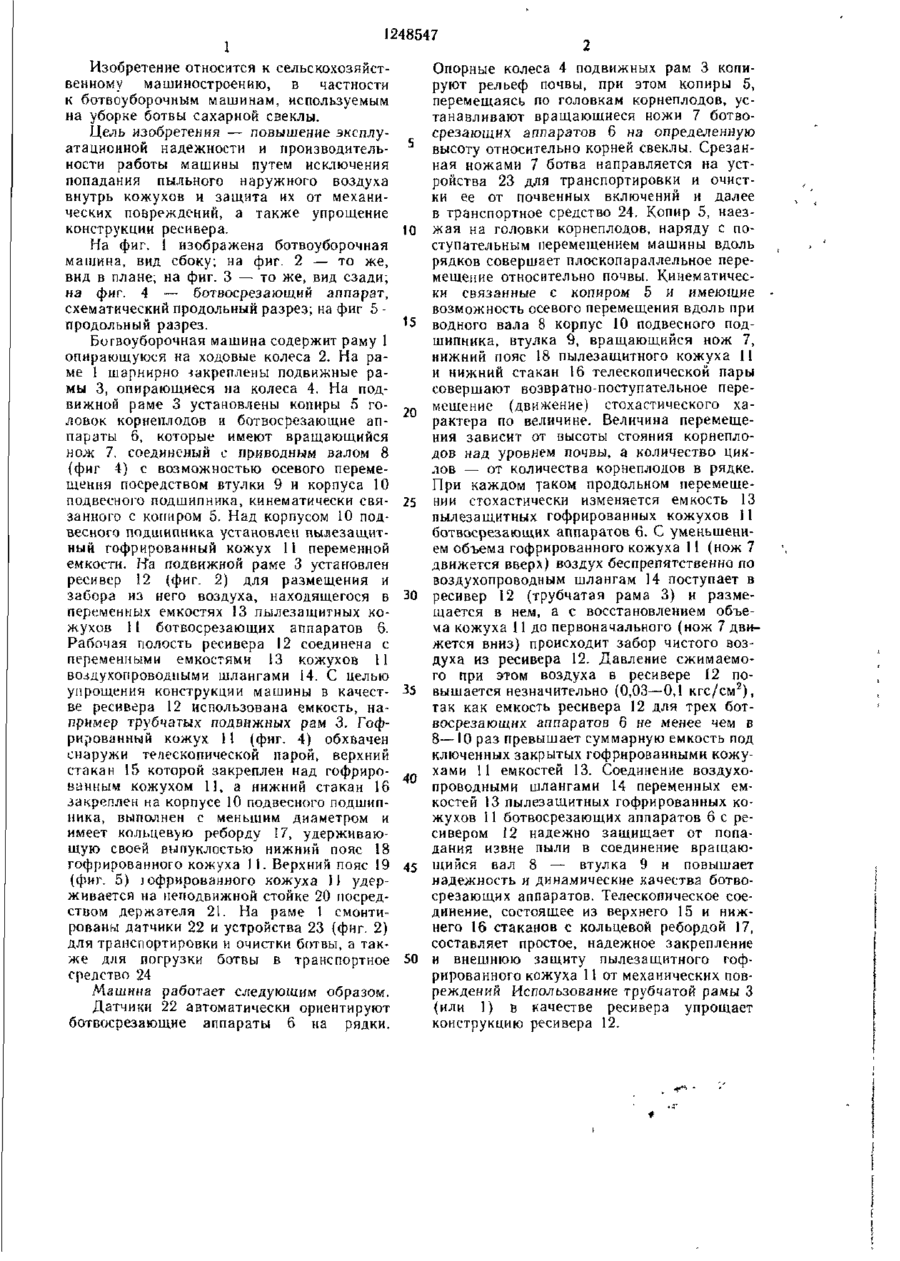

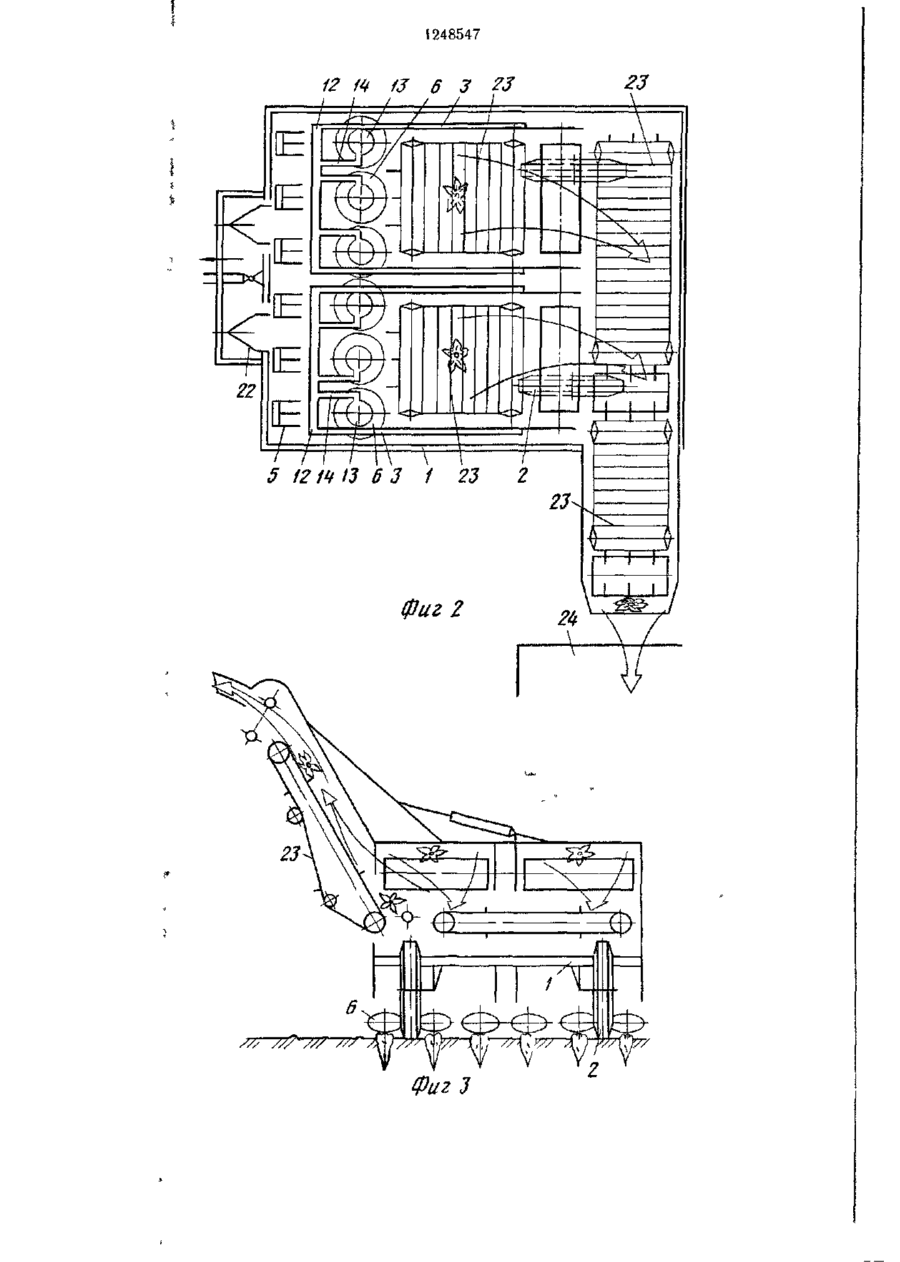

1. БОТВОУБОРОЧНАЯ МАШИНА, содержащая трубчатую раму, несущую копиры головок корнеплодов, и ботвосрезающие аппараты, каждый из которых выполнен в виде ножа, соединенного с валом свободно в направлении его оси посредством втулки и корпуса подвесного подшипника, кинематически связанного с копиром, при этом над корпусом подвесного подшипника установлен пылезащитный гофрированный кожух переменной емкости, снабженный верхним и нижним поясами его крепления, отличающаяся тем, что, с целью по вышения ее эксплуатационной надежности и производительности путем исключения попадания пыльного наружного воздуха внутрь кожухов, она снабжена установленным на раме ресивером, рабочая полость которого выполнена сообщающейся посредством воздухопроводных шлангов с переменными емкостями кожухов. 2 Машина по п. 1, отличающаяся тем, что, с целью защиты гофрированною кожуха от механических повреждений, он снабжен обхватывающей его телескопической парой, выполненной из верхнего стакана, закрепленного над кожухом, и нижнего стакана, закрепленного на корпусе подвесного подшипника, при этом нижний стакан имеет наружный диаметр, меньший внутреннего диаметра верхнего стакана. 3. Машина по пп. 1 и 2, отличающаяся тем, что нижний стакан телескопической пары снабжен кольцевой ребордой, взаимодействующей с нижним поясом крепления гоф рированного кожуха. 4. Машина по п. 1, отличающаяся тем, что, с целью упрощения конструкции ресивера, его рабочая полость выполнена из замкнутых внутренных полостей труб рамы машины. N3 00 ел 22 Ч 5 7 6 Ш 23 Риг ! 1 1248547 1 Изобретение относится к сельскохозяйстОпорные колеса 4 подвижных рам 3 копивенному машиностроению, в частности руют рельеф почвы, при этом копиры 5, перемещаясь по головкам корнеплодов, уск ботвоуборочным машинам, используемым танавливают вращающиеся ножи 7 ботвона уборке ботвы сахарной свеклы. срезающих аппаратов 6 на определенную Цель изобретения — повышение эксплувысоту относительно корней свеклы. Срезанатационной надежности и производительная ножами 7 ботва направляется на устности работы машины путем исключения ройства 23 для транспортировки и очистпопадания пыльного наружного воздуха ки ее от почвенных включений и далее внутрь кожухов и защита их от механив транспортное средство 24. Копир 5, наезческих повреждений, а также упрощение конструкции ресивера. 10 жая на головки корнеплодов, наряду с поступательным перемещением машины вдоль На фиг. 1 изображена ботвоуборочная рядков совершает плоскопараллельное перемашина, вид сбоку; на фиг. 2 — то же, мещение относительно почвы. Кинематичесвид в плане; на фиг. 3 — то же, вид сзади; ки связанные с копиром 5 и имеющие на фиг. 4 — ботвосрезающий аппарат, возможность осевого перемещения вдоль при схематический продольный разрез; на фиг 5 1 продольный разрез. 5 водного вала 8 корпус 10 подвесного подшипника, втулка 9, вращающийся нож 7, Ботвоуборочная машина содержит раму 1 нижний пояс 18 пылезащитного кожуха 11 опирающуюся на ходовые колеса 2. На раи нижний стакан 16 телескопической пары ме 1 шарнирно закреплены подвижные расовершают возвратно-поступательное перемы 3, опирающиеся на колеса 4. На подмещение (движение) стохастического хавижной раме 3 установлены копиры 5 го20 рактера по величине. Величина перемещеловок корнеплодов и ботвосрезающие апния зависит от высоты стояния корнеплопараты 6, которые имеют вращающийся дов над уровнем почвы, а количество цикнож 7, соединений с приводным валом 8 лов — от количества корнеплодов в рядке. {фиг 4) с возможностью осевого перемеПри каждом узком продольном перемещещения посредством втулки 9 и корпуса 10 нии стохастически изменяется емкость 13 подвесного подшипника, кинематически свя- 25 пылезащитных гофрированных кожухов 11 занного с копиром 5. Над корпусом 10 подботвосрезающих аппаратов 6. С уменьшенивесного подшипника установлен пылезащитем объема гофрированного кожуха 11 (нож 7 ный гофрированный кожух 11 переменной движется вверх) воздух беспрепятственно по емкости. На подвижной раме 3 установлен воздухопроводным шлангам 14 поступает в ресивер 12 (фиг. 2) для размещения и ресивер 12 (трубчатая рама 3) и размезабора из него воздуха, находящегося в 30 щается в нем, а с восстановлением объепеременных емкостях 13 пылезащитных кома кожуха 11 до первоначального (нож 7 движухов 11 ботвосрезающих аппаратов 6. жется вниз) происходит забор чистого возРабочая полость ресивера 12 соединена с духа из ресивера 12. Давление сжимаемопеременными емкостями 13 кожухов 11 го при этом воздуха в ресивере 12 повоздухопроводными шлангами 14. С целью вышается незначительно (0,03—0,1 кгс/см 2 ), упрощения конструкции машины в качесттак как емкость ресивера 12 для трех ботве ресивера 12 использована емкость, на- 35 восрезающнх аппаратов 6 не менее чем в пример трубчатых подвижных рам 3. Гоф8—10 раз превышает суммарную емкость под рированный кожух И (фиг. 4) обхвачен ключенных закрытых гофрированными кожуснаружи телескопической парой, верхний хами 11 емкостей 13. Соединение воздухостакан 15 которой закреплен над гофриро- ._ проводными шлангами 14 переменных емванным кожухом 11, а нижний стакан 16 костей 13 пылезащитных гофрированных козакреплен на корпусе 10 подвесного подшипжухов 11 ботвосрезающих аппаратов 6 с реника, выполнен с меньшим диаметром и сивером 12 надежно защищает от попаимеет кольцевую реборду І 7, удерживаюдания извне пыли в соединение вращающую своей выпуклостью нижний пояс 18 щийся вал 8 — втулка 9 и повышает гофрированного кожуха II. Верхний пояс 19 45 надежность и динамические качества ботво(фиг. 5) і офрированного кожуха ] J удерсрезающих аппаратов. Телескопическое соеживается via неподвижной стойке 20 посреддинение, состоящее из верхнего 15 и нижством держателя 21. На раме 1 смонтинего 16 стаканов с кольцевой ребордой 17, рованы датчики 22 и устройства 23 {фиг. 2) составляет простое, надежное закрепление для транспортировки и очистки ботвы, а таки внешнюю защиту пылезащитного гофже для погрузки ботвы в транспортное 50 рированного кожуха 11 от механических повсредство 24 реждений Использование трубчатой рамы 3 Машина работает следующим образом. Датчики 22 автоматически ориентируют ботвосрезающие аппараты 6 на рядки. {или 1) в качестве ресивера конструкцию ресивера 12. упрощает і 248547 12 14 /З і і / 5 1214 13 6 3 б / 1 З / 23 Фиг З 23 1248547 Фиг А К pecuSepy Фиг 5 Составитель В Протурнов Редактор О Головач Техред И Верес Корректоре Черни 3.1Каз 4150/1 Тираж 679 Поіписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д 4/5 Филиал ППП , г. Ужгород, ул. Проектная, 4
