Спосіб виготовлення емітера для термофотовольтаїчних систем

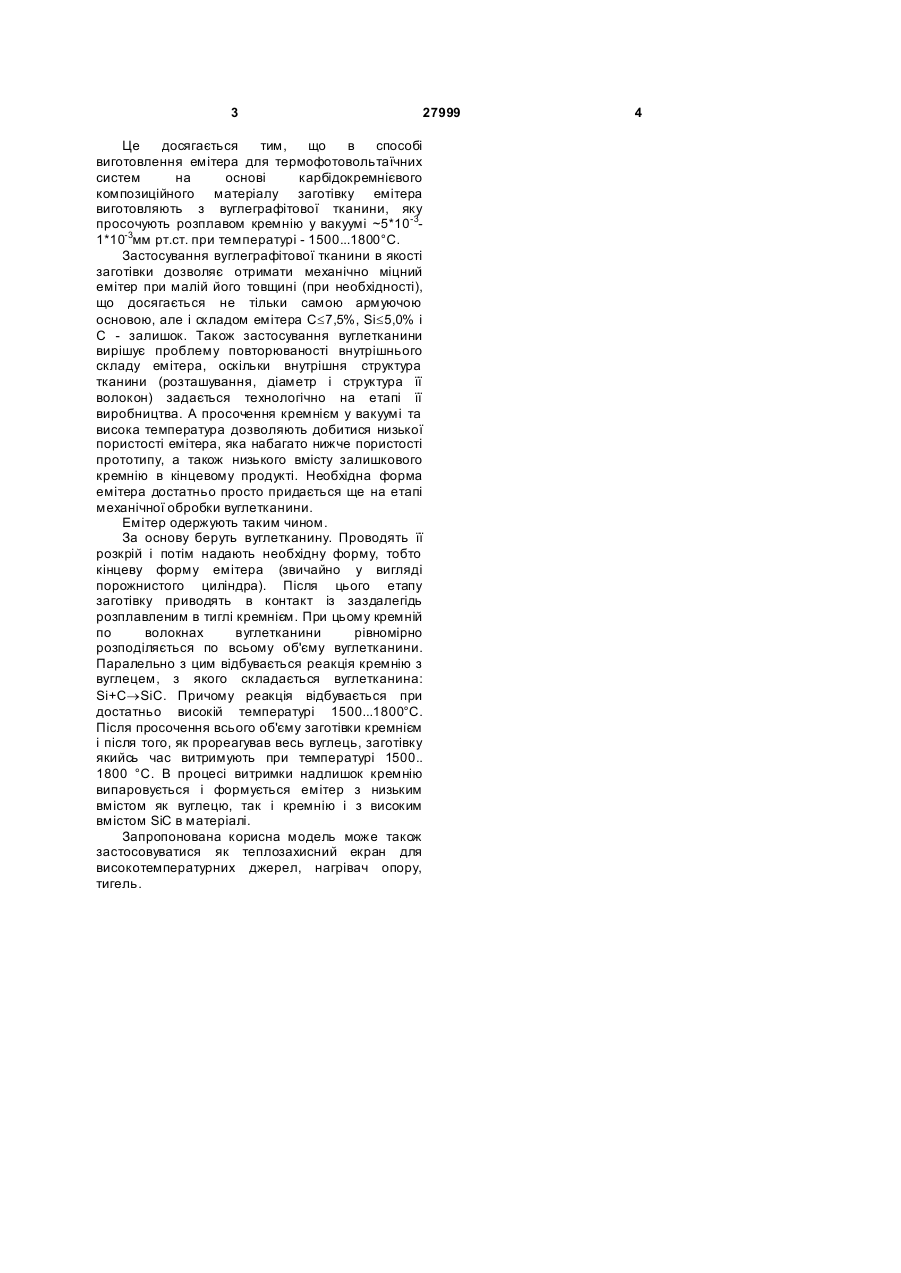

Спосіб виготовлення емітера для термофотовольтаїчних систем на основі карбідокремнієвого композиційного матеріалу, який відрізняється тим, що заготівку емітера виготовляють з вуглеграфітової тканини, яку просочують розплавом кремнію у вакуумі ~5*10-31*10-3мм рт.ст. при температурі 1500...1800 °С. (19) (21) u200706624 (22) 13.06.2007 (24) 26.11.2007 (72) КРАСНОВ ВАСИЛЬ ОЛЕКСАНДРОВИЧ, U A, АП АЗОВ ЕДУАРД СЕЙЯРОВИЧ, UA, ЧЕРНОВ АНДРІЙ ЮРІЙОВИЧ, U A (73) ХЕРСОНСЬКИЙ НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, U A 3 27999 Це досягається тим, що в способі виготовлення емітера для термофотовольтаїчних систем на основі карбідокремнієвого композиційного матеріалу заготівку емітера виготовляють з вуглеграфітової тканини, яку просочують розплавом кремнію у вакуумі ~5*10-31*10-3мм рт.ст. при температурі - 1500...1800°С. Застосування вуглеграфітової тканини в якості заготівки дозволяє отримати механічно міцний емітер при малій його товщині (при необхідності), що досягається не тільки самою армуючою основою, але і складом емітера С£7,5%, Si£5,0% і С - залишок. Також застосування вуглетканини вирішує проблему повторюваності внутрішнього складу емітера, оскільки внутрішня структура тканини (розташування, діаметр і структура її волокон) задається технологічно на етапі її виробництва. А просочення кремнієм у вакуумі та висока температура дозволяють добитися низької пористості емітера, яка набагато нижче пористості прототипу, а також низького вмісту залишкового кремнію в кінцевому продукті. Необхідна форма емітера достатньо просто придається ще на етапі механічної обробки вуглетканини. Емітер одержують таким чином. За основу беруть вуглетканину. Проводять її розкрій і потім надають необхідну форму, тобто кінцеву форму емітера (звичайно у вигляді порожнистого циліндра). Після цього етапу заготівку приводять в контакт із заздалегідь розплавленим в тиглі кремнієм. При цьому кремній по волокнах вуглетканини рівномірно розподіляється по всьому об'єму вуглетканини. Паралельно з цим відбувається реакція кремнію з вуглецем, з якого складається вуглетканина: Si+С®SiC. Причому реакція відбувається при достатньо високій температурі 1500...1800°С. Після просочення всього об'єму заготівки кремнієм і після того, як прореагував весь вуглець, заготівку якийсь час витримують при температурі 1500.. 1800 °С. В процесі витримки надлишок кремнію випаровується і формується емітер з низьким вмістом як вуглецю, так і кремнію і з високим вмістом SiC в матеріалі. Запропонована корисна модель може також застосовуватися як теплозахисний екран для високотемпературних джерел, нагрівач опору, тигель. 4
