Спосіб взяття доменної печі на “тягу” (варіанти)

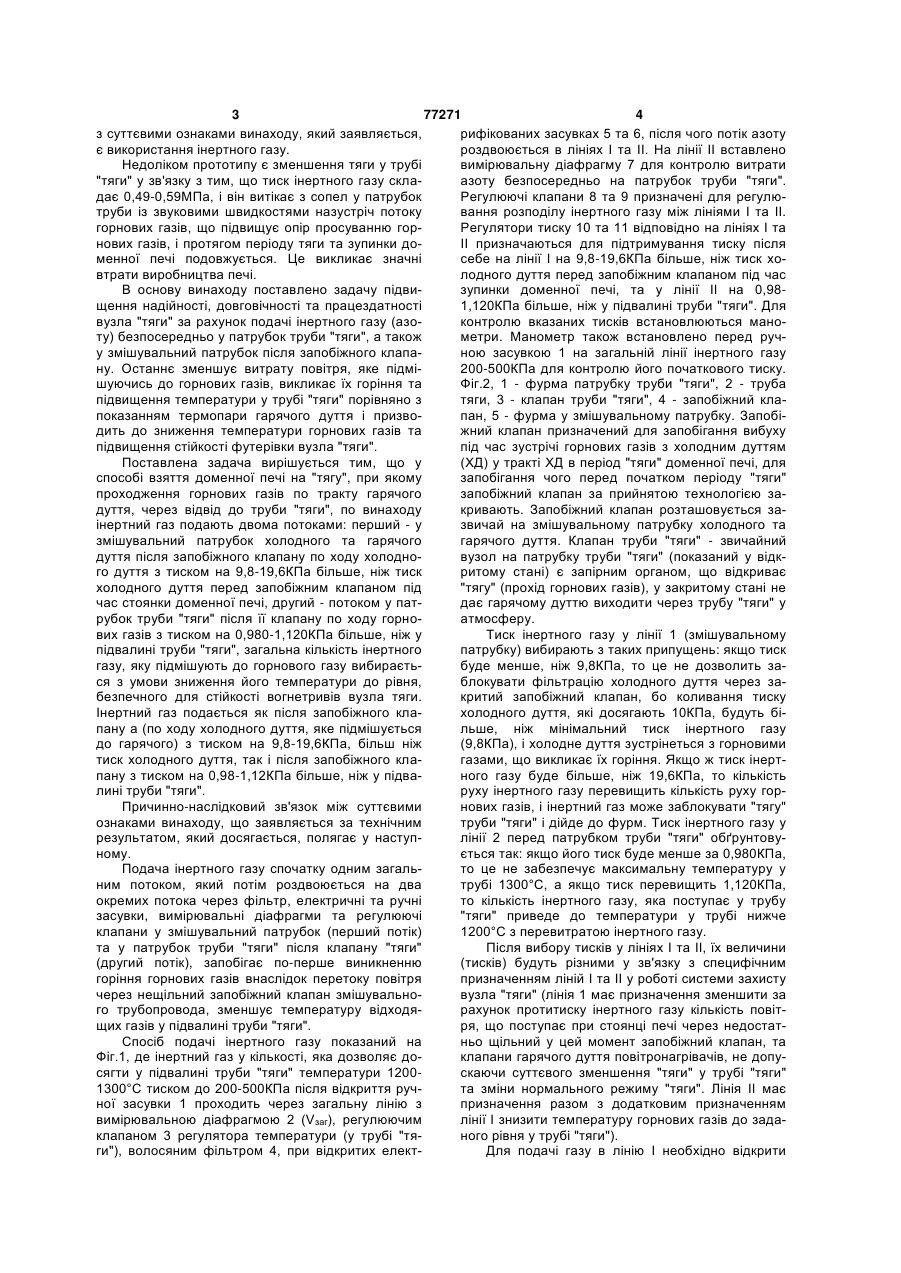

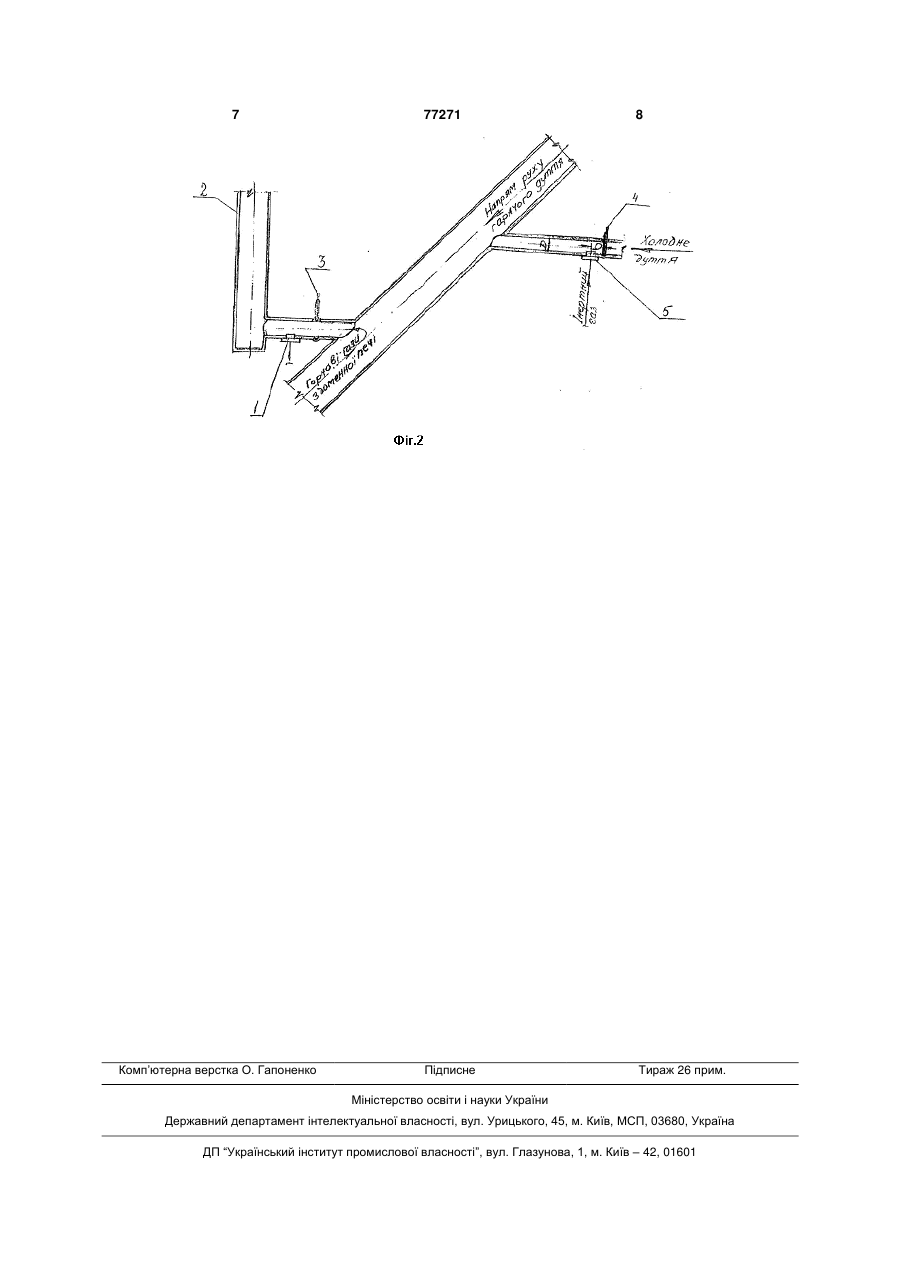

1. Спосіб взяття доменної печі на ”тягу”, який включає проходження горнових газів по тракту гарячого дуття через відвід до труби ”тяги” з відкритим клапаном ”тяги”, подачу інертного газу, який відрізняється тим, що інертний газ подають двома потоками: перший - з тиском на 9,8-19,6кПа більше, ніж тиск холодного дуття перед запобіжним клапаном під час стоянки доменної печі, другий - потоком у патрубок труби ”тяги” після ії клапана по ходу горнових газів з тиском на 0,9801,120кПа більше, ніж у основи труби ”тяги”, причому загальна кількість інертного газу, яку підмішують до горнового газу, вибирають з умови зниження його температури до рівня, безпечного для стійкості вогнетривів вузла ”тяги”. 2. Спосіб взяття доменної печі на ”тягу”, який включає проходження горнових газів по тракту гарячого дуття через відвід до труби ”тяги” з відкритим клапаном ”тяги”, подачу інертного газу, який відрізняється тим, що інертний газ подають як після запобіжного клапана, по ходу холодного дуття, яке підмішують до гарячого з тиском на 9,819,6кПа, більше ніж тиск холодного дуття, так і після клапана труби ”тяги” з тиском на 0,981,12кПа більше, ніж у основи труби ”тяги”. UA (21) 20040907858 (22) 27.09.2004 (24) 15.11.2006 (46) 15.11.2006, Бюл. №11, 2006р. (72) Шеремет Володимир Олександрович, Кекух Анатолій Володимирович, Орел Григорій Іванович, Донсков Євгеній Гаврилович, Листопадов Владислав Станіславович, Корякін Володимир Михайлович, Грес Леонід Петрович, Флейшман Юрій Мусійович, Каракаш Євген Олександрович, Жариков Альберт Миколайович, Вибиванец Олег Олексійович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "КРИВОРІЗЬКИЙ ГІРНИЧО-МЕТАЛУРГІЙНИЙ КОМБІНАТ "КРИВОРІЖСТАЛЬ" (56) UA, 2004020752, 15.08.2005 UA, 2004020752, 15.08.2005 SU, 734290, 15.05.1980 SU, 1437402, A1, 15.11.1988 SU, 1271882, A1, 23.11.1986 RU, 2216597, C1, 20.11.2003 JP, 2000336413, A, 05.12.2000 JP, 10204510, A, 04.08.1998 Инструкция по футеровке и сушке доменных печей и их вспомогательных устройств. УкрГипромез, 1985 C2 2 (19) 1 3 77271 4 з суттєвими ознаками винаходу, який заявляється, рифікованих засувках 5 та 6, після чого потік азоту є використання інертного газу. роздвоюється в лініях І та II. На лінії II вставлено Недоліком прототипу є зменшення тяги у трубі вимірювальну діафрагму 7 для контролю витрати "тяги" у зв'язку з тим, що тиск інертного газу склаазоту безпосередньо на патрубок труби "тяги". дає 0,49-0,59МПа, і він витікає з сопел у патрубок Регулюючі клапани 8 та 9 призначені для регулютруби із звуковими швидкостями назустріч потоку вання розподілу інертного газу між лініями І та II. горнових газів, що підвищує опір просуванню горРегулятори тиску 10 та 11 відповідно на лініях І та нових газів, і протягом періоду тяги та зупинки доII призначаються для підтримування тиску після менної печі подовжується. Це викликає значні себе на лінії І на 9,8-19,6КПа більше, ніж тиск ховтрати виробництва печі. лодного дуття перед запобіжним клапаном під час В основу винаходу поставлено задачу підвизупинки доменної печі, та у лінії II на 0,98щення надійності, довговічності та працездатності 1,120КПа більше, ніж у підвалині труби "тяги". Для вузла "тяги" за рахунок подачі інертного газу (азоконтролю вказаних тисків встановлюються маноту) безпосередньо у патрубок труби "тяги", а також метри. Манометр також встановлено перед ручу змішувальний патрубок після запобіжного клапаною засувкою 1 на загальній лінії інертного газу ну. Останнє зменшує витрату повітря, яке підмі200-500КПа для контролю його початкового тиску. шуючись до горнових газів, викликає їх горіння та Фіг.2, 1 - фурма патрубку труби "тяги", 2 - труба підвищення температури у трубі "тяги" порівняно з тяги, 3 - клапан труби "тяги", 4 - запобіжний клапоказанням термопари гарячого дуття і призвопан, 5 - фурма у змішувальному патрубку. Запобідить до зниження температури горнових газів та жний клапан призначений для запобігання вибуху підвищення стійкості футерівки вузла "тяги". під час зустрічі горнових газів з холодним дуттям Поставлена задача вирішується тим, що у (ХД) у тракті ХД в період "тяги" доменної печі, для способі взяття доменної печі на "тягу", при якому запобігання чого перед початком періоду "тяги" проходження горнових газів по тракту гарячого запобіжний клапан за прийнятою технологією задуття, через відвід до труби "тяги", по винаходу кривають. Запобіжний клапан розташовується заінертний газ подають двома потоками: перший - у звичай на змішувальному патрубку холодного та змішувальний патрубок холодного та гарячого гарячого дуття. Клапан труби "тяги" - звичайний дуття після запобіжного клапану по ходу холодновузол на патрубку труби "тяги" (показаний у відкго дуття зтиском на 9,8-19,6КПа більше, ніж тиск ритому стані) є запірним органом, що відкриває холодного дуття перед запобіжним клапаном під "тягу" (прохід горнових газів), у закритому стані не час стоянки доменної печі, другий - потоком у патдає гарячому дуттю виходити через трубу "тяги" у рубок труби "тяги" після її клапану по ходу горноатмосферу. вих газів з тиском на 0,980-1,120КПа більше, ніж у Тиск інертного газу у лінії 1 (змішувальному підвалині труби "тяги", загальна кількість інертного патрубку) вибирають з таких припущень: якщо тиск газу, яку підмішують до горнового газу вибираєтьбуде менше, ніж 9,8КПа, то це не дозволить зася з умови зниження його температури до рівня, блокувати фільтрацію холодного дуття через забезпечного для стійкості вогнетривів вузла тяги. критий запобіжний клапан, бо коливання тиску Інертний газ подається як після запобіжного клахолодного дуття, які досягають 10КПа, будуть біпану а (по ходу холодного дуття, яке підмішується льше, ніж мінімальний тиск інертного газу до гарячого) з тиском на 9,8-19,6КПа, більш ніж (9,8КПа), і холодне дуття зустрінеться з горновими тиск холодного дуття, так і після запобіжного клагазами, що викликає їх горіння. Якщо ж тиск інертпану з тиском на 0,98-1,12КПа більше, ніж у підваного газу буде більше, ніж 19,6КПа, то кількість лині труби "тяги". руху інертного газу перевищить кількість руху горПричинно-наслідковий зв'язок між суттєвими нових газів, і інертний газ може заблокувати "тягу" ознаками винаходу, що заявляється за технічним труби "тяги" і дійде до фурм. Тиск інертного газу у результатом, який досягається, полягає у наступлінії 2 перед патрубком труби "тяги" обґрунтовуному. ється так: якщо його тиск буде менше за 0,980КПа, Подача інертного газу спочатку одним загальто це не забезпечує максимальну температуру у ним потоком, який потім роздвоюється на два трубі 1300°С, а якщо тиск перевищить 1,120КПа, окремих потока через фільтр, електричні та ручні то кількість інертного газу, яка поступає у трубу засувки, вимірювальні діафрагми та регулюючі "тяги" приведе до температури у трубі нижче клапани у змішувальний патрубок (перший потік) 1200°С з перевитратою інертного газу. та у патрубок труби "тяги" після клапану "тяги" Після вибору тисків у лініях І та II, їх величини (другий потік), запобігає по-перше виникненню (тисків) будуть різними у зв'язку з специфічним горіння горнових газів внаслідок перетоку повітря призначенням ліній І та II у роботі системи захисту через нещільний запобіжний клапан змішувальновузла "тяги" (лінія 1 має призначення зменшити за го трубопровода, зменшує температуру відходярахунок протитиску інертного газу кількість повітщих газів у підвалині труби "тяги". ря, що поступає при стоянці печі через недостатСпосіб подачі інертного газу показаний на ньо щільний у цей момент запобіжний клапан, та Фіг.1, де інертний газ у кількості, яка дозволяє доклапани гарячого дуття повітронагрівачів, не допусягти у підвалині труби "тяги" температури 1200скаючи суттєвого зменшення "тяги" у трубі "тяги" 1300°С тиском до 200-500КПа після відкриття ручта зміни нормального режиму "тяги". Лінія II має ної засувки 1 проходить через загальну лінію з призначення разом з додатковим призначенням вимірювальною діафрагмою 2 (Vзаг), регулюючим лінії І знизити температуру горнових газів до задаклапаном 3 регулятора температури (у трубі "тяного рівня у трубі "тяги"). ги"), волосяним фільтром 4, при відкритих електДля подачі газу в лінію І необхідно відкрити 5 77271 6 електрифіковану засувку 5, в лінію II - електрифівища, куди інертний газ вводять. ковану засувку 6. Управління засувками можна При цьому, щоб заблокувати повітря, яке провести з щита вузла "тяги", або з місцевих пультів, ходить через закритий нещільний запобіжний клавстановлених поруч з засувками 5 та 6. Управляти пан, тиск інертного газу призначається вище тиску засувками 5 та 6 можна також за допомогою ручхолодного дуття перед запобіжним клапаном на них штурвалів на засувках. 9,8-19,6КПа, а місце вводу інертного газу, вибираДля визначення витрати азоту V1 в лінії 1, де ють на відстані D від запобіжного клапану (D - внунемає вимірювальної діафрагми, при наявності трішній діаметр змішувального патрубка) по ходу інформації про витрати загального азоту Vзаг у холодного дуття, яке проходить по змішувальному двох лініях І та II, а також інформації про витрату патрубку. азоту у лінії II, треба застосувати вираз: Тиск інертного газу який підводиться до патV1=Vзаг-V2. рубка "тяги", вибирається із міркувань мінімуму Регулятор температури за допомогою регувтрат тяги труби у трійнику при зустрічі двох потолюючого клапану 3 на загальній лінії підтримує ків: горнових газів та інертного газу при заданому температуру у трубі "тяги" на рівні 1200-1300° С, перетину азотопроводу. безпечному для стійкості футеровки вузла "тяги". При цьому загальна витрата азоту повинна При температурі горнових газів 1000°С по термозабезпечити безпечну для вогнетривів вузла "тяги" парі гарячого дуття подача азоту може бути притемпературу суміші горнових газів та інертного пинена закриттям електрифікованих засувок спогазу (зазвичай 1200-1300°С). чатку 6, а потім 5, якщо після закриття останньої Використання способу для взяття доменної температура у трубі "тяги" не буде перевищувати печі на "тягу" підвищує строк служби клапана "тя1000°С. ги" та вогнетривів у тракті гарячого дуття, запобіУ способі, який пропонується, наслідки підсогає виникненню горіння горнових газів із створенсів до горнових газів повітря (збагаченого киснем), ням шкідливих продуктів горіння, знижує значно зменшуються. тривалість робіт по видобуванню твердої маси, що Запропонований спосіб ліквідує названі недовиникла в наслідок взаємодії вогнетривів та гаряліки відомих способів завдяки регламентації тиску чих горнових газів. інертного газу у зв'язку з тиском газового середо 7 Комп’ютерна верстка О. Гапоненко 77271 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
