Пристрій для взяття доменної печі на “тягу”

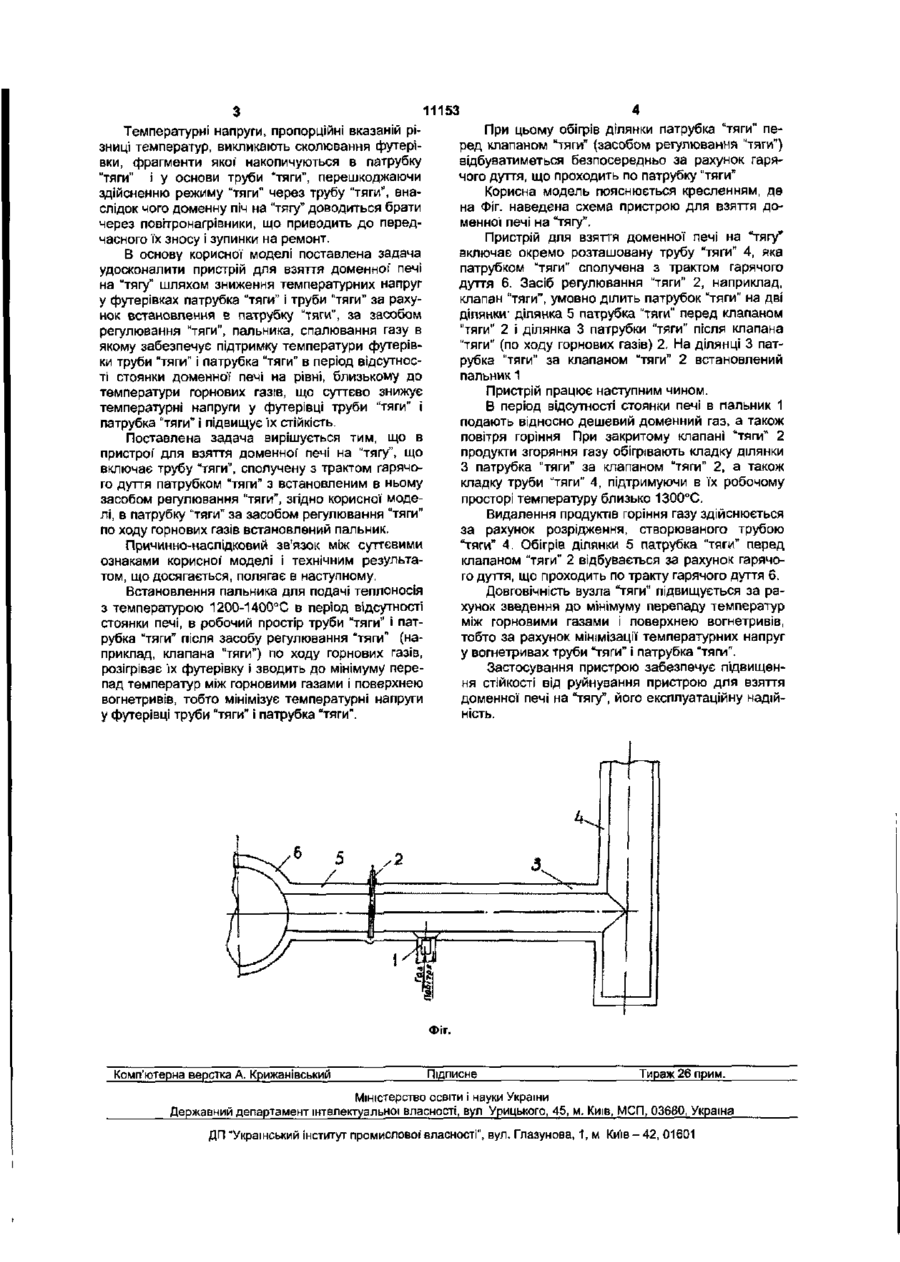

Пристрій для взяття доменної печі на "тягу", що включає трубу "тяги", сполучену з трактом гарячого дуття патрубком "тяги" з встановленим в ньому засобом регулювання "тяги", який відрізняється тим, що в патрубку "тяги" за засобом регулювання "тяги" по ходу горнових газів встановлений пальник. Корисна модель стосується чорної металургії, зокрема пристроїв для взяття доменної печі на "тягу". Відомий пристрій для взяття доменної печі на "тягу" [див. А.С СРСР №667592, МПК2 С21В9/10, заявл. 20.01.78, БВ №22,1979] який містить окремо розташовану трубу "тяги", сполучену патрубком "тяги" з встановленим в ньому засобом регулювання "тяги" (клапаном тяги") з трактом гарячого дуття, причому труба "тяги" обладнана додатковим кожухом, утворюючим з нею порожнину, сполучену з колектором повітря горіння пальників повітронагрівників крізь встановлений на колекторі скидний клапан, а у верхній частині труби, розташованої під кожухом, виконані наскрізні отвори. В період "тяги" (під час надходження до пристрою гарячих горнових газів) до нижньої частини порожнини між кожухом труби "тяги" і додатковим герметичним кожухом і далі до наскрізного отвору у верхній частині футерівки труби "тяги" подають охолоджувач (повітря) Суттєвими ознаками аналогу, які збігаються з суттєвими ознаками корисної моделі, що заявляється, є1 труба "тяги", сполучена з трактом гарячого дуття патрубком "тяги", з встановленим в ньому засобом регулювання "тяги". Нерівномірний розподіл локальних потоків охолоджувача по внутрішній порожнині додаткового кожуха при високій інтенсивності потоків горнових газів, що мають високі температуру і запорошеність, значно знижує стійкість самої труби "тяги" і тракту гарячого дуття в цілому. Найбільш близьким за технічною сутністю та технічним результатом, який досягається, є при стрій для взяття доменної печі на "тягу" [див. А.С. СРСР №734290, МПК2 С/21В9/10, заявл. 23 11.76, БВ №18, 1980], що містить тракт гарячого дуття і сполучену з ним патрубком "тяги" вертикально встановлену трубу "тяги", причому в патрубку "тяги" встановлений засіб регулювання "тяги" (шибер). Цей винахід прийнятий за прототип. Суттєвими ознаками прототипу, які збігаються з суттєвими ознаками корисної моделі, що заявляється, є: труба "тяги", сполучена з трактом гарячого дуття патрубком "тяги" зі встановленим в ньому засобом регулювання "тяги". Для підвищення ефективності регулювання тиску і температури відхідних горнових газів, пристрій забезпечений встановленими в трубі "тяги" на рівні осі патрубка "тяги" під кутом один до одного соплами, до яких підводиться Інертний газ, наприклад, азот або насичена водяна пара. При поданні насиченої водяної пари температурою 120-150°С та тиском 2,0-5,0атм відбувається зниження температури горнових газів від 16001800°С до 1400°С на вході в трубу "тяги" і частину тракту гарячого дуття, крізь який проходять відхідні горнові гази. Проте даного зниження температури горнових газів недостатньо для повної ліквідації температурних напруг, що виникають у футерівці патрубка "тяги" і труби "тяги". Різниця температур між горновими газами з температурою 1200-1600°С і поверхнею внутрішнього окату футерівки труби "тяги" і патрубка "тяги" з температурою 20-200°С може досягати 10001400°С. CO in о> З 11153 При цьому обігрів ділянки патрубка "тяги" пеТемпературні напруги, пропорційні вказаній ріред клапаном "тяги" (засобом регулювання "тяги") зниці температур, викликають сколювання футерівідбуватиметься безпосередньо за рахунок гарявки, фрагменти якої' накопичуються в патрубку чого дуття, що проходить по патрубку "тяги" "тяги" і у основи труби "тяги", перешкоджаючи здійсненню режиму "тяги" через трубу "тяги", внаКорисна модель пояснюється кресленням, де слідок чого доменну піч на "тягу" доводиться брати на Фіг. наведена схема пристрою для взяття дочерез повітронагрівники, що приводить до передменної печі на "тягу". часного їх зносу і зупинки на ремонт. Пристрій для взяття доменної печі на "тягу" включає окремо розташовану трубу "тяги" 4, яка В основу корисної моделі поставлена задача патрубком "тяги" сполучена з трактом гарячого удосконалити пристрій для взяття доменної" печі дуття 6. Засіб регулювання "тяги" 2, наприклад, на "тягу" шляхом зниження температурних напруг клапан "тяги", умовно ділить патрубок "тяги" на дві у футерівках патрубка "тяги" і труби "тяги" за рахуділянки- ділянка 5 патрубка "тяги" перед клапаном нок встановлення в патрубку "тяги", за засобом "тяги" 2 і ділянка 3 патрубки "тяги" після клапана регулювання "тяги", пальника, спалювання газу в "тяги" (по ходу горнових газів) 2. На ділянці 3 патякому забезпечує підтримку температури футеріврубка "тяги" за клапаном "тяги" 2 встановлений ки труби "тяги" і патрубка "тяги" в період відсутноспальник 1 ті стоянки доменної печі на рівні, близькому до температури горнових газів, що суттєво знижує Пристрій працює наступним чином. температурні напруги у футерівці труби "тяги" і В період відсутності стоянки печі в пальник 1 патрубка "тяги" і підвищує їх стійкість. подають відносно дешевий доменний газ, а також повітря горіння При закритому клапані "тяги" 2 Поставлена задача вирішується тим, що в продукти згоряння газу обігрівають кладку ділянки пристрої" для взяття доменної" печі на "тягу", що З патрубка "тяги" за клапаном "тяги" 2, а також включає трубу "тяги", сполучену з трактом гарячокладку труби "тяги" 4, підтримуючи в їх робочому го дуття патрубком "тяги" з встановленим в ньому просторі температуру близько 1300°С. засобом регулювання "тяги", згідно корисної моделі, в патрубку "тяги" за засобом регулювання "тяги" Видалення продуктів горіння газу здійснюється по ходу горнових газів встановлений пальник. за рахунок розрідження, створюваного трубою "тяги" 4. Обігрів ділянки 5 патрубка "тяги" перед Причинно-наспідковий зв'язок між суттєвими клапаном "тяги" 2 відбувається за рахунок гарячоознаками корисної" моделі і технічним результаго дуття, що проходить по тракту гарячого дуття 6. том, що досягається, полягає в наступному. Встановлення пальника для подачі теплоносія Довговічність вузла "тяги" підвищується за раз температурою 1200-1400°С в період відсутності хунок зведення до мінімуму перепаду температур стоянки печі, в робочий простір труби "тяги" і патміж горновими газами і поверхнею вогнетривів, рубка "тяги" після засобу регулювання "тяги" (натобто за рахунок мінімізації температурних напруг приклад, клапана "тяги") по ходу горнових газів, у вогнетривах труби "тяги" і патрубка "тяги". розігріває їх футерівку і зводить до мінімуму переЗастосування пристрою забезпечує підвищенпад температур між горновими газами і поверхнею ня стійкості від руйнування пристрою для взяття вогнетривів, тобто мінімізує температурні напруги доменної печі на "тягу", його експлуатаційну надійу футерівці труби "тяги" і патрубка "тяги". ність. Фіг. Комп'ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової'власності", вул. Глазунова, 1, м Київ-42, 01601
