Завантажити PDF файл.

Формула / Реферат

1. Спосіб захисту проти спрацювання футерівки пристрою для взяття доменної печі на "тягу", який включає період "тяги" з припиненням подачі повітря через кільцевий повітропровід та прямий повітропровід, що з'єднує кільцевий повітропровід з трубою "тяги", і створення в доменній печі розрідження шляхом відсмоктування горнових газів через пристрій для взяття доменної печі на "тягу", а також період нормального ходу печі, який відрізняється тим, що в період нормального ходу печі температуру Т1 в робочому просторі вузла "тяги" після засобу регулювання "тяги" по ходу горнових газів підтримують в наступному співвідношенні Т1=Т2+/-(10÷100°С)∙Т1, де Т2 - температура горнових газів.

2. Спосіб за п. 1, який відрізняється тим, що температуру в робочому просторі вузла "тяги" підтримують подачею теплоносія з температурою 1200÷1400°С.

Текст

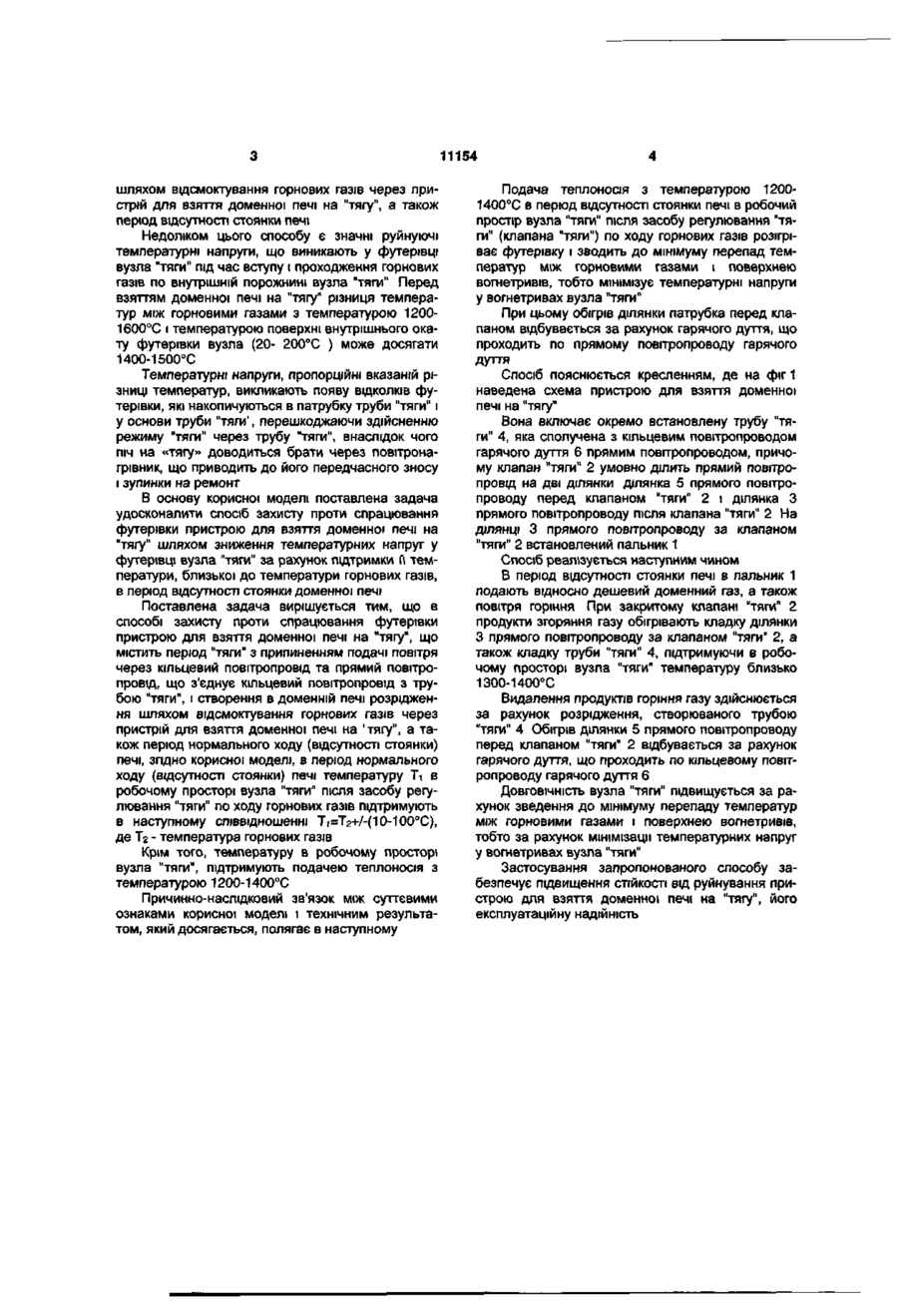

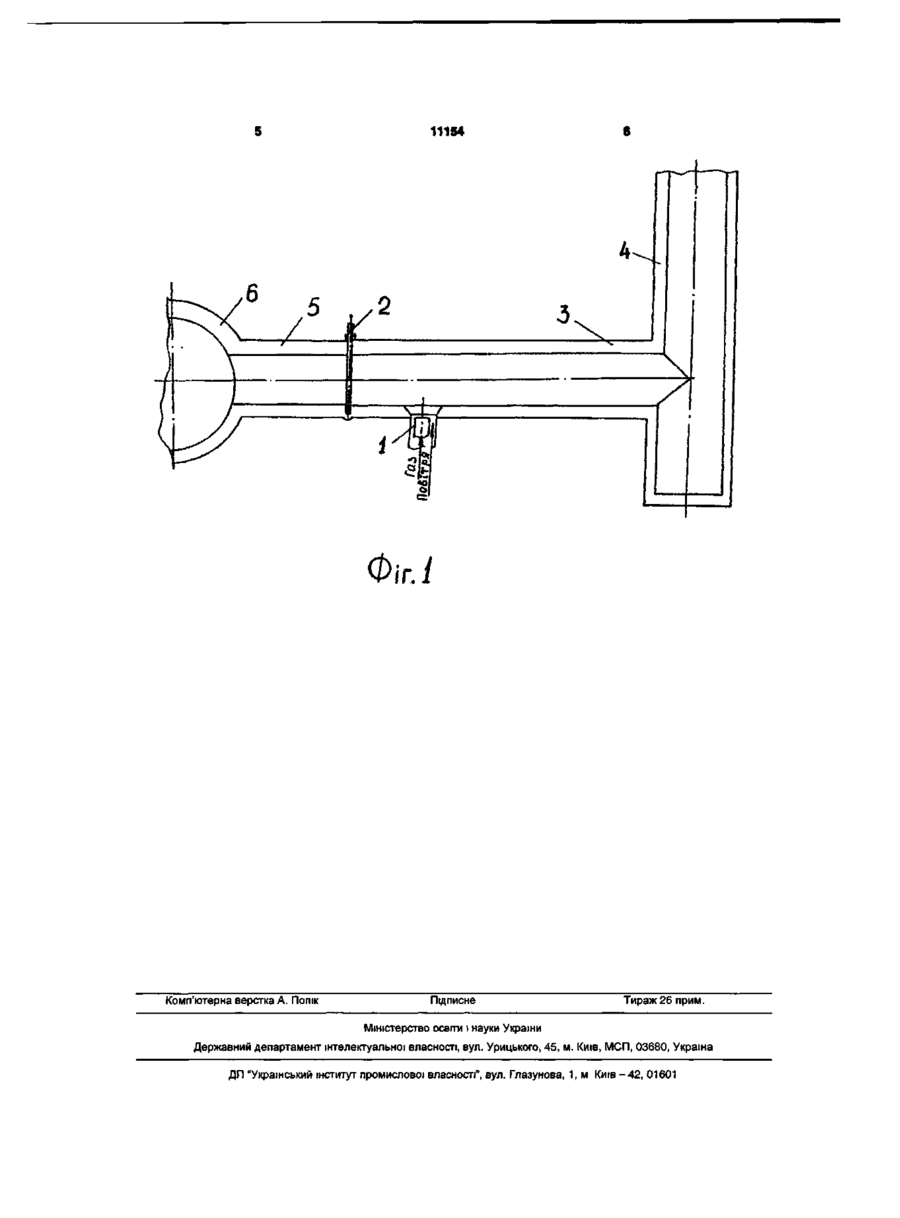

1 Спосіб захисту проти спрацювання футерівки пристрою для взяття доменної печі на "тягу", який включає період "тяги" з припиненням подачі повітря через кільцевий повітропровід та прямий повітропровід, що з'єднує кільцевий повітропровід Корисна модель стосується чорної металурги, зокрема способів захисту проти спрацювання футерівки пристроїв для взяття доменної печі на "тягу" З А С СРСР №667592 МПК2 С21В9/10, заявленого 20 01 78, БВ№ 22,79, відомий спосіб захисту від зносу пристрою для взяття доменної печі на "тягу", який містить період "тяги", під час якого в пристрій надходять гарячі горнові гази в наслідок припинення подачі повітря через кільцевий та прямий повітропроводи і створення в доменній печі розрідження шляхом відсмоктування горнових газів через пристрій для взяття доменної печі на "тягу", подачу охолоджувача в нижню частину порожнини між кожухом тягової труби і додатковим герметичним кожухом і далі в наскрізні отвори у верхній частині футерівки тягової труби, а також період відсутності стоянки печі Суттєвими ознаками, які збігаються з суттєвими ознаками технічного рішення, що заявляється, є період "тяги" з припиненням подачі повітря через кільцевий повітропровід та прямий повітропровід, що з'єднує кільцевий повітропровід з трубою "тяги", і створення в доменній печі розрідження шляхом відсмоктування горнових газів через пристрій для взяття доменної печі на "тягу", а також період відсутності стоянки печі з трубою "тяги", і створення в доменній печі розрідження шляхом відсмоктування горнових газів через пристрій для взяття доменної печі на "тягу", а також період нормального ходу печі, який відрізняється тим, що в період нормального ходу печі температуру Ті в робочому просторі вузла "тяги" після засобу регулювання "тяги" по ходу горнових газів підтримують в наступному співвідношенні Ti=T2+/-(10-100°C)Ti, де Т 2 - температура горнових газів 2 Спосіб за п 1, який відрізняється тим, що температуру в робочому просторі вузла "тяги" підтримують подачею теплоносія з температурою 1200-1400°С Недоліком відомого способу є те, що в періоді "тяги" розвивається інтенсивний потік ВІДХІДНИХ горнових газів, що містять ШКІДЛИВІ речовини, які не встигають згоряти у тяговій трубі Нерівномірний розподіл локальних потоків охолоджувача по внутрішній порожнині додаткового кожуха при високій інтенсивності потоків горнових газів, що мають високу температуру і запорошеність, значно знижує СТІЙКІСТЬ самої тягової труби і тракту гарячого дуття в цілому Найбільш близьким за технічною сутністю та технічним результатом, який досягається, до корисної моделі, яка заявляється, є спосіб захисту від зносу пристрою для взяття доменної печі на "тягу", відомий з А С СРСР №1663029 А1, МКИ5 С21В9/10, заявлений 02 03 89р , Б В№ 26, 1991 р , що включає період "тяги" з припиненням подачі повітря через кільцевий та прямий повітропроводи і подачу охолоджувача в період "тяги" в порожнину між нижньою частиною тягової труби і металевим ковпаком, а також період відсутності стоянки печі Суттєвими ознаками прототипу, які збігаються з ознаками технічного рішення, яке заявляється, є період "тяги" з припиненням подачі повітря через кільцевий повітропровід та прямий повітропровід, який з'єднує кільцевий повітропровід з трубою "тяги", і створення в доменній печі розрідження if) 11154 шляхом відсмоктування горнових газів через пристрій для взяття доменної печі на "тягу", а також період відсутності стоянки печі Недоліком цього способу є значні руйнуючі температурні напруги, що виникають у футерівці вузла "тяги" під час вступу і проходження горнових газів по внутрішній порожнині вузла "тяги" Перед взяттям доменної печі на "тягу" різниця температур між горновими газами з температурою 12001600°С і температурою поверхні внутрішнього окату футерівки вузла (20- 200°С ) може досягати 1400-1500°С Температурні напруги, пропорційні вказаній різниці температур, викликають появу вщколків футерівки, які накопичуються в патрубку труби "тяги" і у основи труби "тяги1, перешкоджаючи здійсненню режиму "тяги" через трубу "тяги", внаслідок чого піч на «тягу» доводиться брати через повітронагрівник, що приводить до його передчасного зносу і зупинки на ремонт В основу корисної моделі поставлена задача удосконалити спосіб захисту проти спрацювання футерівки пристрою для взяття доменної печі на "тягу" шляхом зниження температурних напруг у футерівці вузла "тяги" за рахунок підтримки й температури, близької до температури горнових газів, в період відсутності стоянки доменної печі Поставлена задача вирішується тим, що в способі захисту проти спрацювання футерівки пристрою для взяття доменної печі на "тягу", що містить період "тяги" з припиненням подачі повітря через кільцевий повітропровід та прямий повітропровід, що з'єднує кільцевий повітропровід з трубою "тяги", і створення в доменній печі розрідження шляхом відсмоктування горнових газів через пристрій для взяття доменної печі на 'тягу", а також період нормального ходу (відсутності стоянки) печі, згідно корисної моделі, в період нормального ходу (відсутності стоянки) печі температуру Ті в робочому просторі вузла "тяги" після засобу регулювання "тяги" по ходу горнових газів підтримують в наступному співвідношенні Ті=Т2+/-(10-100°С), де Тг - температура горнових газів Крім того, температуру в робочому просторі вузла "тяги", підтримують подачею теплоносія з температурою 1200-1400°С Причинно-наслідковий зв'язок між суттєвими ознаками корисної моделі і технічним результатом, який досягається, полягає в наступному Подача теплоносія з температурою 12001400°С в період відсутності стоянки печі в робочий простір вузла "тяги" після засобу регулювання "тяги" (клапана "тяги") по ходу горнових газів розігріває футерівку і зводить до мінімуму перепад температур між горновими газами і поверхнею вогнетривів, тобто мінімізує температурні напруги у вогнетривах вузла "тяги" При цьому обігрів ділянки патрубка перед клапаном відбувається за рахунок гарячого дуття, що проходить по прямому повітропроводу гарячого дуття Спосіб пояснюється кресленням, де на фіг 1 наведена схема пристрою для взяття доменної печі на "тягу" Вона включає окремо встановлену трубу "тяги" 4, яка сполучена з кільцевим повітропроводом гарячого дуття 6 прямим повітропроводом, причому клапан "тяги" 2 умовно ділить прямий повітропровід на дві ділянки ділянка 5 прямого повітропроводу перед клапаном "тяги" 2 і ділянка З прямого повітропроводу після клапана "тяги" 2 На ДІЛЯНЦІ 3 прямого повітропроводу за клапаном "тяги" 2 встановлений пальник 1 Спосіб реалізується наступним чином В період відсутності стоянки печі в пальник 1 подають відносно дешевий доменний газ, а також повітря горіння При закритому клапані "тяги" 2 продукти згоряння газу обігрівають кладку ділянки З прямого повітропроводу за клапаном "тяги" 2, а також кладку труби "тяги" 4, підтримуючи в робочому просторі вузла "тяги" температуру близько 1300-1400°С Видалення продуктів горіння газу здійснюється за рахунок розрідження, створюваного трубою "тяги" 4 Обігрів ділянки 5 прямого повітропроводу перед клапаном "тяги" 2 відбувається за рахунок гарячого дуття, що проходить по кільцевому повітропроводу гарячого дуття 6 ДОВГОВІЧНІСТЬ вузла "тяги" підвищується за рахунок зведення до мінімуму перепаду температур між горновими газами і поверхнею вогнетривів, тобто за рахунок мінімізації температурних напруг у вогнетривах вузла "тяги" Застосування запропонованого способу забезпечує підвищення СТІЙКОСТІ від руйнування пристрою для взяття доменної печі на "тягу", його експлуатаційну надійність 11154 Ф\гЛ Комп'ютерна верстка А. Попік Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 4 2 , 01601

Дивитися

Додаткова інформація

Назва патенту англійською

A method for the protection of the lining of mechanism for providing “draught” of the blast-furnace against wear

Автори англійською

Bychkov Serhii Vasyliovych, Zharikov Albert Mykolaiovych, Vybyvanets Oleh Oleksiiovych, Hres Leonid Petrovych, Fleishman Yurii Musiiovych, Karakash Yevhen Oleksandrovych

Назва патенту російською

Способ защиты против срабатывания футеровки устройства для взятия доменной печи на "тягу"

Автори російською

Бычков Сергей Васильевич, Жариков Альберт Николаевич, Выбыванец Олег Алексеевич, Грес Леонид Петрович, Флейшман Юрий Мусиевич, Каракаш Евгений Александрович

МПК / Мітки

МПК: C21B 9/10

Мітки: доменної, спрацювання, взяття, футерівки, захисту, печі, пристрою, спосіб, тягу
