Установка для приготування кормосумішей

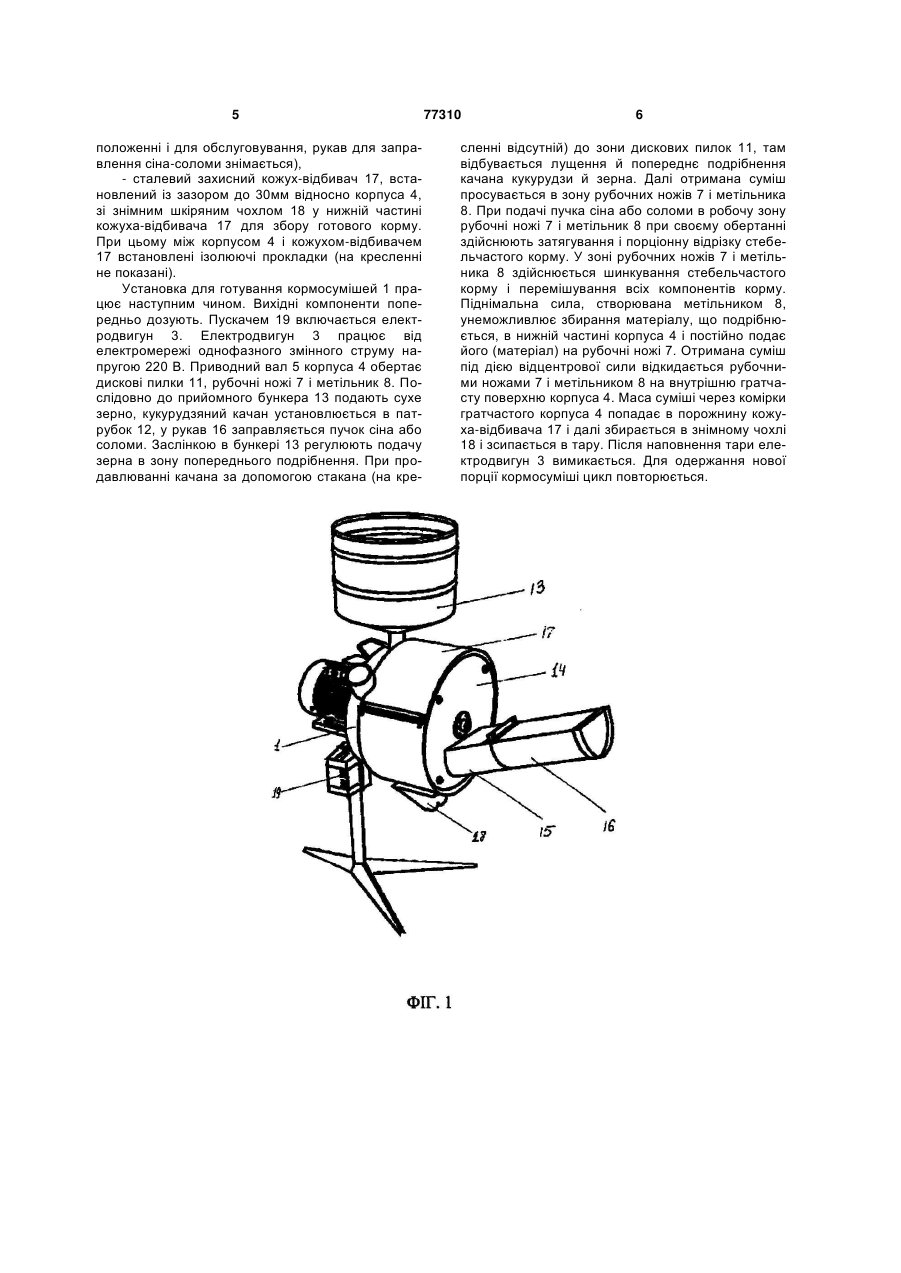

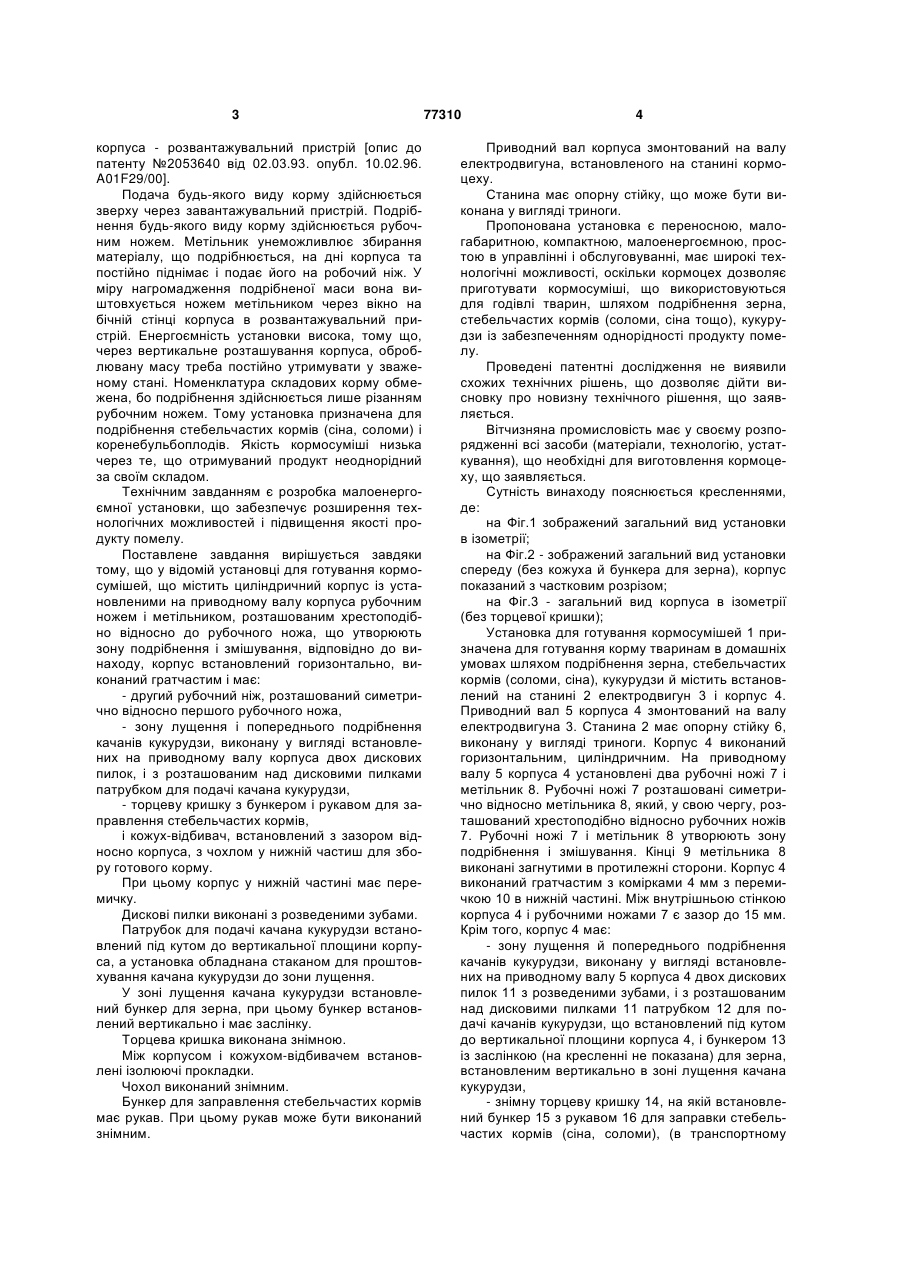

1. Установка для готування кормосумішей, що містить циліндричний корпус із встановленими на приводному валу корпуса рубочним ножем і метільником, який розташований хрестоподібно відносно рубочного ножа, що утворюють зону подрібнення і змішування, яка відрізняється тим, що корпус встановлений горизонтально, виконаний гратчастим і має: другий рубочний ніж, розташований симетрично відносно першого рубочного ножа, зону лущення і попереднього подрібнення качанів кукурудзи, виконану у вигляді встановлених на приводному валу корпуса двох дискових пилок і розташованим над дисковими пилками патрубком для подачі качана кукурудзи, торцеву кришку з бункером і рукавом для заправки стебельчастих кормів, кожух-відбивач, встановлений із зазором відносно корпуса, з чохлом у нижній частині для збору готового корму. 2. Установка за п. 1, яка відрізняється тим, що корпус в нижній частині має перемичку. C2 2 (11) 1 3 корпуса - розвантажувальний пристрій [опис до патенту №2053640 від 02.03.93. опубл. 10.02.96. A01F29/00]. Подача будь-якого виду корму здійснюється зверху через завантажувальний пристрій. Подрібнення будь-якого виду корму здійснюється рубочним ножем. Метільник унеможливлює збирання матеріалу, що подрібнюється, на дні корпуса та постійно піднімає і подає його на робочий ніж. У міру нагромадження подрібненої маси вона виштовхується ножем метільником через вікно на бічній стінці корпуса в розвантажувальний пристрій. Енергоємність установки висока, тому що, через вертикальне розташування корпуса, оброблювану масу треба постійно утримувати у зваженому стані. Номенклатура складових корму обмежена, бо подрібнення здійснюється лише різанням рубочним ножем. Тому установка призначена для подрібнення стебельчастих кормів (сіна, соломи) і коренебульбоплодів. Якість кормосуміші низька через те, що отримуваний продукт неоднорідний за своїм складом. Технічним завданням є розробка малоенергоємної установки, що забезпечує розширення технологічних можливостей і підвищення якості продукту помелу. Поставлене завдання вирішується завдяки тому, що у відомій установці для готування кормосумішей, що містить циліндричний корпус із установленими на приводному валу корпуса рубочним ножем і метільником, розташованим хрестоподібно відносно до рубочного ножа, що утворюють зону подрібнення і змішування, відповідно до винаходу, корпус встановлений горизонтально, виконаний гратчастим і має: - другий рубочний ніж, розташований симетрично відносно першого рубочного ножа, - зону лущення і попереднього подрібнення качанів кукурудзи, виконану у вигляді встановлених на приводному валу корпуса двох дискових пилок, і з розташованим над дисковими пилками патрубком для подачі качана кукурудзи, - торцеву кришку з бункером і рукавом для заправлення стебельчастих кормів, і кожух-відбивач, встановлений з зазором відносно корпуса, з чохлом у нижній частиш для збору готового корму. При цьому корпус у нижній частині має перемичку. Дискові пилки виконані з розведеними зубами. Патрубок для подачі качана кукурудзи встановлений під кутом до вертикальної площини корпуса, а установка обладнана стаканом для проштовхування качана кукурудзи до зони лущення. У зоні лущення качана кукурудзи встановлений бункер для зерна, при цьому бункер встановлений вертикально і має заслінку. Торцева кришка виконана знімною. Між корпусом і кожухом-відбивачем встановлені ізолюючі прокладки. Чохол виконаний знімним. Бункер для заправлення стебельчастих кормів має рукав. При цьому рукав може бути виконаний знімним. 77310 4 Приводний вал корпуса змонтований на валу електродвигуна, встановленого на станині кормоцеху. Станина має опорну стійку, що може бути виконана у вигляді триноги. Пропонована установка є переносною, малогабаритною, компактною, малоенергоємною, простою в управлінні і обслуговуванні, має широкі технологічні можливості, оскільки кормоцех дозволяє приготувати кормосуміші, що використовуються для годівлі тварин, шляхом подрібнення зерна, стебельчастих кормів (соломи, сіна тощо), кукурудзи із забезпеченням однорідності продукту помелу. Проведені патентні дослідження не виявили схожих технічних рішень, що дозволяє дійти висновку про новизну технічного рішення, що заявляється. Вітчизняна промисловість має у своєму розпорядженні всі засоби (матеріали, технологію, устаткування), що необхідні для виготовлення кормоцеху, що заявляється. Сутність винаходу пояснюється кресленнями, де: на Фіг.1 зображений загальний вид установки в ізометрії; на Фіг.2 - зображений загальний вид установки спереду (без кожуха й бункера для зерна), корпус показаний з частковим розрізом; на Фіг.3 - загальний вид корпуса в ізометрії (без торцевої кришки); Установка для готування кормосумішей 1 призначена для готування корму тваринам в домашніх умовах шляхом подрібнення зерна, стебельчастих кормів (соломи, сіна), кукурудзи й містить встановлений на станині 2 електродвигун 3 і корпус 4. Приводний вал 5 корпуса 4 змонтований на валу електродвигуна 3. Станина 2 має опорну стійку 6, виконану у вигляді триноги. Корпус 4 виконаний горизонтальним, циліндричним. На приводному валу 5 корпуса 4 установлені два рубочні ножі 7 і метільник 8. Рубочні ножі 7 розташовані симетрично відносно метільника 8, який, у свою чергу, розташований хрестоподібно відносно рубочних ножів 7. Рубочні ножі 7 і метільник 8 утворюють зону подрібнення і змішування. Кінці 9 метільника 8 виконані загнутими в протилежні сторони. Корпус 4 виконаний гратчастим з комірками 4 мм з перемичкою 10 в нижній частині. Між внутрішньою стінкою корпуса 4 і рубочними ножами 7 є зазор до 15 мм. Крім того, корпус 4 має: - зону лущення й попереднього подрібнення качанів кукурудзи, виконану у вигляді встановлених на приводному валу 5 корпуса 4 двох дискових пилок 11 з розведеними зубами, і з розташованим над дисковими пилками 11 патрубком 12 для подачі качанів кукурудзи, що встановлений під кутом до вертикальної площини корпуса 4, і бункером 13 із заслінкою (на кресленні не показана) для зерна, встановленим вертикально в зоні лущення качана кукурудзи, - знімну торцеву кришку 14, на якій встановлений бункер 15 з рукавом 16 для заправки стебельчастих кормів (сіна, соломи), (в транспортному 5 положенні і для обслуговування, рукав для заправлення сіна-соломи знімається), - сталевий захисний кожух-відбивач 17, встановлений із зазором до 30мм відносно корпуса 4, зі знімним шкіряним чохлом 18 у нижній частині кожуха-відбивача 17 для збору готового корму. При цьому між корпусом 4 і кожухом-відбивачем 17 встановлені ізолюючі прокладки (на кресленні не показані). Установка для готування кормосумішей 1 працює наступним чином. Вихідні компоненти попередньо дозують. Пускачем 19 включається електродвигун 3. Електродвигун 3 працює від електромережі однофазного змінного струму напругою 220 В. Приводний вал 5 корпуса 4 обертає дискові пилки 11, рубочні ножі 7 і метільник 8. Послідовно до прийомного бункера 13 подають сухе зерно, кукурудзяний качан установлюється в патрубок 12, у рукав 16 заправляється пучок сіна або соломи. Заслінкою в бункері 13 регулюють подачу зерна в зону попереднього подрібнення. При продавлюванні качана за допомогою стакана (на кре 77310 6 сленні відсутній) до зони дискових пилок 11, там відбувається лущення й попереднє подрібнення качана кукурудзи й зерна. Далі отримана суміш просувається в зону рубочних ножів 7 і метільника 8. При подачі пучка сіна або соломи в робочу зону рубочні ножі 7 і метільник 8 при своєму обертанні здійснюють затягування і порціонну відрізку стебельчастого корму. У зоні рубочних ножів 7 і метільника 8 здійснюється шинкування стебельчастого корму і перемішування всіх компонентів корму. Піднімальна сила, створювана метільником 8, унеможливлює збирання матеріалу, що подрібнюється, в нижній частині корпуса 4 і постійно подає його (матеріал) на рубочні ножі 7. Отримана суміш під дією відцентрової сили відкидається рубочними ножами 7 і метільником 8 на внутрішню гратчасту поверхню корпуса 4. Маса суміші через комірки гратчастого корпуса 4 попадає в порожнину кожуха-відбивача 17 і далі збирається в знімному чохлі 18 і зсипається в тару. Після наповнення тари електродвигун 3 вимикається. Для одержання нової порції кормосуміші цикл повторюється. 7 Комп’ютерна верстка А. Рябко 77310 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
