Установка для приготування сухих кормосумішей

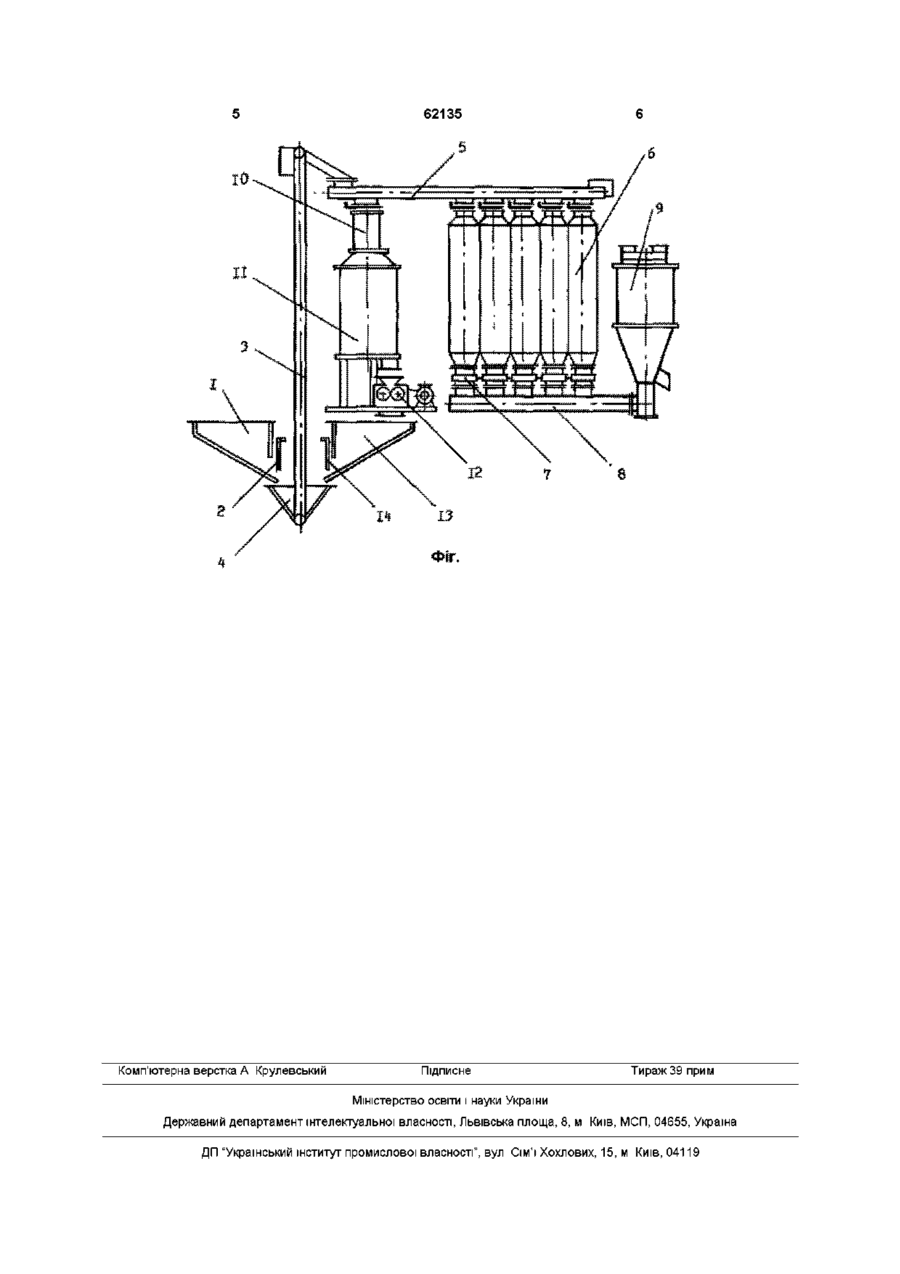

Установка для приготування сухих кормосумішей, що містить послідовно установлені приймальний бункер, норію з завантажувальною гор ловиною, розподільний конвеєр, бункери кормових компонентів з дозаторами, збірний конвеєр і змішувач, яка відрізняється тим, що додатково містить установлені послідовно по ходу технологічного процесу теплової обробки зерна магнітний сепаратор, мікронізатор, плющилку і бункер для плющеного зерна, які розміщені між розподільним конвеєром і завантажувальною горловиною норм, причому приймальний бункер і бункер плющеного зерна виконані з засувками на вивантажувальних горловинах Винахід відноситься до сільськогосподарського виробництва, зокрема, до техніки для приготування комбікормів на тваринницьких фермах Відома установка для приготування комбікормів (ас СРСР №394033, кл A23N17/00, A01F29/00, 1973 р), що містить послідовно установлені приймальний бункер, змішувач добавок, норію з завантажувальною горловиною, розподілений конвеєр, бункери зернових компонентів з дробаркою, бункери м'яких компонентів з дозаторами, збірний конвейєр і змішувач комбікормів Недоліками цієї установки є ускладнене керування розподілом компонентів по бункерах внаслідок застосування кількох розподільних конвеєрів та відповідної КІЛЬКОСТІ засувок, використання для обробки зернових компонентів процесу подрібнення та подрібнених компонентів при приготуванні кормосумішей, що, як відомо, не забезпечує максимально можливу засвоюваність поживних речовин корму Крім того дробарка створює запиленість повітря, що погіршує умови праці персоналу Прототипом прийнята установка для приготування комбікормів (ас СРСР №1604341, кл A23N17/00, 1990 р), яка має приймальні бункери, норм, розподільні пристрої, бункери зернових і м'яких компонентів з дозаторами, збірний конвеєр, дробарку, шнек-змішувач і змішувач комбікормів Недоліком прототипу є застосування при приготуванні кормосумішей дробарки та подрібнених зернових компонентів, що не створює умови для максимально можливого засвоювання поживних речовин корму Крім того застосування кількох приймальних бункерів, норій, розподільних пристроїв і збірних шнеків підвищує металоємкість установки, а відсутність бункерів для запасу подрібнених зернових компонентів приводить до прямої залежності процесу змішування компонентів від роботи дробарки, що зменшує надійність технологічного процесу приготування кормосуміші та технічну готовність установки В основу винаходу поставлена задача створення установки для приготування кормосумішей, яка містить установлені послідовно по ходу технологічного процесу теплової обробки зерна магнітний сепаратор, мікронізатор, плющилку і бункер для плющеного зерна, які розміщені між розподільним конвеєром і завантажувальною горловиною норм, причому приймальний бункер і бункер плющеного зерна виконані з засувками на вивантажувальних горловинах, в результаті чого забезпечується приготування кормосумішей з підвищеною засвоюваністю поживних речовин, незалежність процесу безпосереднього змішування компонентів кормосумішей від процесу їх підготовки до змішування та підвищення надійності технологічного процесу приготування кормосуміші і технічної готовності установки до змішування Поставлена задача вирішується тим, що в установці для приготування сухих кормосумішей, що містить послідовно установлені приймальний бункер, норію з завантажувальною горловиною, розподільний конвеєр, бункери кормових компонентів з дозаторами, збірний конвеєр і змішувач, згідно з винаходом додатково установлені послідовно по ю СО (О 62135 ходу технологічного процесу теплової обробки зерна магнітний сепаратор, мікронізатор, плющилку і бункер для плющеного зерна, які розміщені між розподільним конвеєром і завантажувальною горловиною норм, причому приймальний бункер і бункер плющеного зерна виконані з засувками на вивантажувальних горловинах В зв'язку з тим, що установка для приготування сухих кормосумішей містить установлені послідовно магнітний сепаратор, мікронізатор, плющилку і бункер для плющеного зерна, відбувається теплова обробка зерна, при якій зерно піддається дії інфрачервоного випромінювання (мікронізації) до визначеної температури і плющиться При цій обробці в зерні відбуваються процеси, результатом яких є підвищення засвоюваності поживних речовин, Розміщення магнітного сепаратора, мікронізатора, плющилки і бункера для плющеного зерна між розподільним конвейєром і завантажувальною горловиною норм дає змогу проводити теплову обробку зерна незалежно від процесу змішування компонентів, а також транспортувати зерно на обробку і розподіляти компоненти по бункерах кормових компонентів однією норією та одним розподільним конвеєром Виконання приймального бункера і бункера плющеного зерна з засувками на вивантажувальних горловинах забезпечує почергову подачу у завантажувальну горловину норм або початкових зернових компонентів, або плющеного зерна Суть винаходу ілюструється кресленням, де на фіг зображено загальний вигляд установки для приготування сухих кормосумішей Установка для приготування сухих кормосумішей включає послідовно установлені приймальний бункер 1 з засувкою 2, норію 3 з завантажувальною горловиною 4, розподільний конвеєр 5, бункери кормових компонентів 6 з дозаторами 7, збірний конвеєр 8 і змішувач 9 Між розподільним конвеєром 5 і завантажувальною горловиною 4 норм 3 послідовно розміщені магнітний сепаратор 10, мікронізатор 11, плющилка 12 і бункер 13 з засувкою 14 для плющеного зерна Установка для приготування сухих кормосумішей діє наступним чином Фуражне зерно одного виду завантажується у приймальний бункер 1, потім включаються в роботу розподільний конвеєр 5 та норія 3 і при відкритій засувці 2 приймального бункера 1 транспортується через магнітний сепаратор 10 у бункер мікронізатора 11 Після заповнення бункера мікронізатора 11 фуражне зерно піддається дії інфрачервоного випромінювання і далі вже мікронізоване зерно подається гравітаційно в плющилку 12, де плющиться, а потім у плющеному вигляді накопичується у бункері 13 для плющеного зерна В процесі теплової обробки зерно з приймального бункера 1 довантажується у бункер мікронізатора 11 При досягненні визначеного рівня у бункері 13 відкривається засувка 14 і плющене зерно транспортується за допомогою норм 3 і розподільного конвеєра 5 у ВІДПОВІДНИЙ бункер кормових компонентів 6 Таким же чином відбувається обробка, транспортування і накопичення у бункерах кормових компонентів наступних видів зернових компонентів 6 кормосуміші При вільному від зерна приймальному бункері 1 можливо завантаження в нього вже підготовлених до змішування білкововітамінних добавок або інших компонентів та транспортування їх у бункери кормових компонентів 6 в той час, коли продовжується теплова обробка якогось зерна При заповнених компонентами бункерах 6 у визначений час приготування кормосуміші дозатори 7 регулюються на норму подачі згідно за раціоном, а потім послідовно включаються у роботу змішувач 9, збірний конвеєр 8 та дозатори 7 Відбувається процес змішування компонентів у порції кормосуміші Готова суха кормосуміш вивантажується для згодування або зберігання Одночасно зі змішуванням компонентів і незалежно від цього процесу продовжується процес теплової обробки зерна та накопичення кормових компонентів у бункерах 62135 Комп'ютерна верстка А Крулевський Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
