Дезінфектор взуття

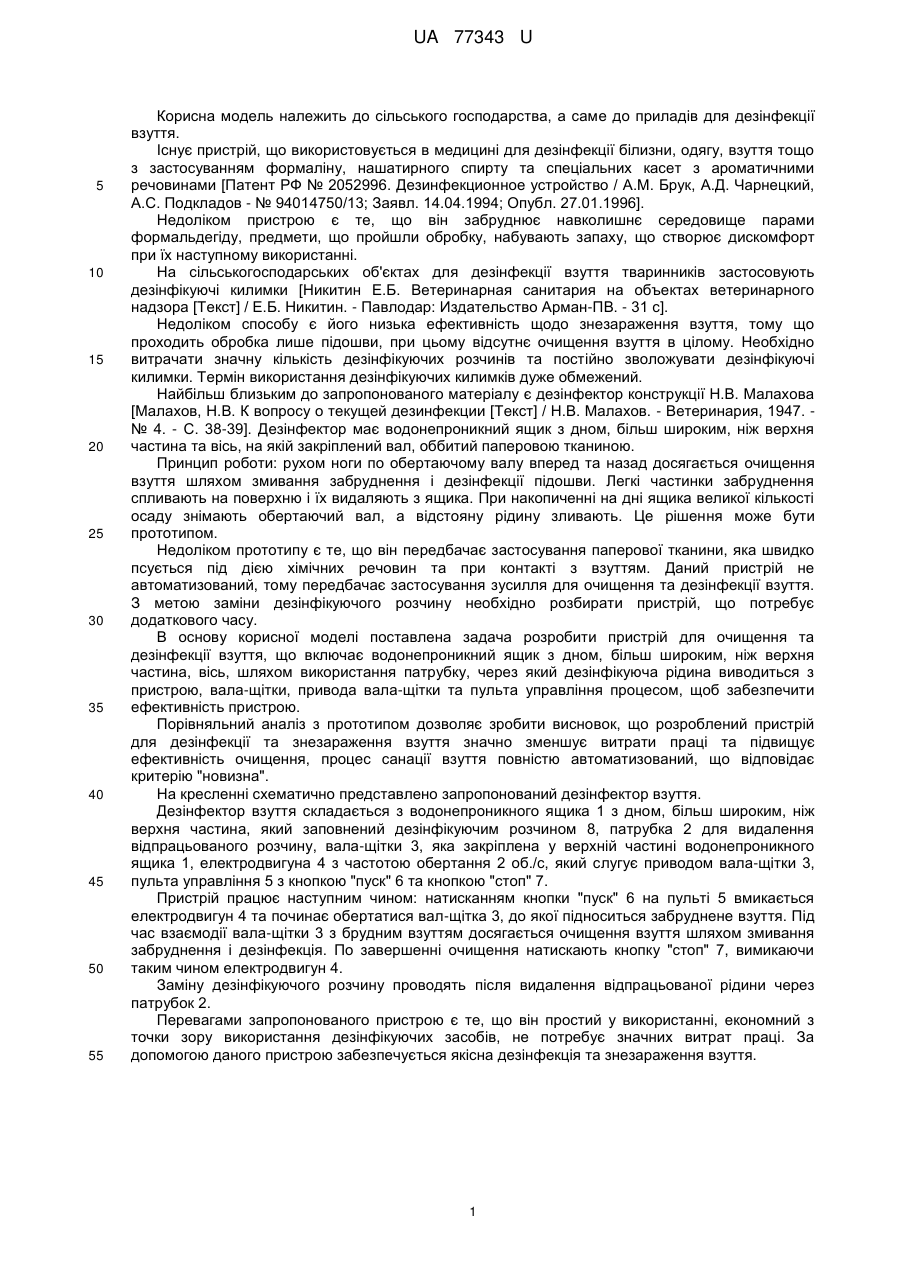

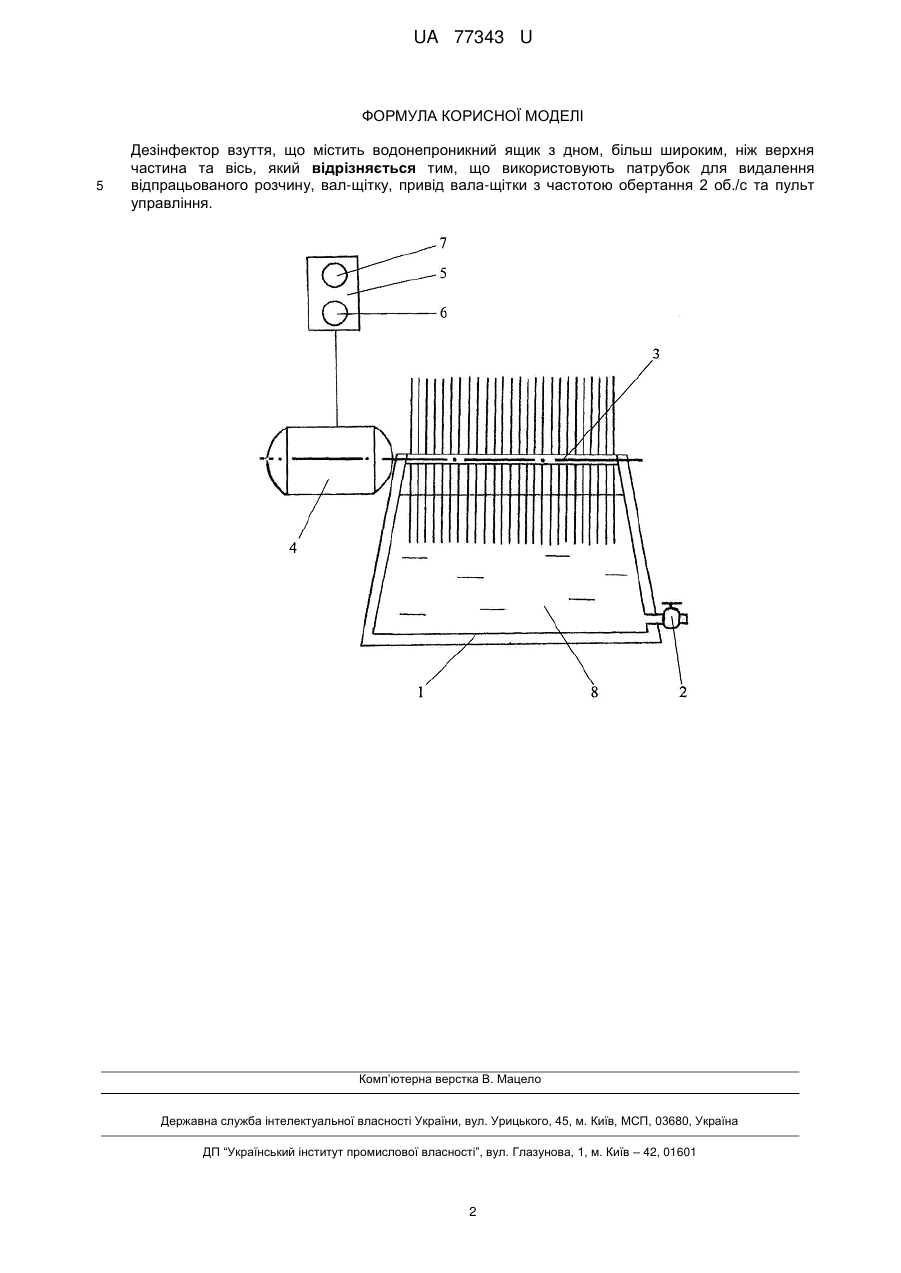

Реферат: Дезінфектор взуття містить водонепроникний ящик з дном, більш широким, ніж верхня частина та вісь. Використовують патрубок для видалення відпрацьованого розчину, вал-щітку, привід вала-щітки з частотою обертання 2 об./с та пульт управління. UA 77343 U (12) UA 77343 U UA 77343 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільського господарства, а саме до приладів для дезінфекції взуття. Існує пристрій, що використовується в медицині для дезінфекції білизни, одягу, взуття тощо з застосуванням формаліну, нашатирного спирту та спеціальних касет з ароматичними речовинами [Патент РФ № 2052996. Дезинфекционное устройство / A.M. Брук, А.Д. Чарнецкий, А.С. Подкладов - № 94014750/13; Заявл. 14.04.1994; Опубл. 27.01.1996]. Недоліком пристрою є те, що він забруднює навколишнє середовище парами формальдегіду, предмети, що пройшли обробку, набувають запаху, що створює дискомфорт при їх наступному використанні. На сільськогосподарських об'єктах для дезінфекції взуття тваринників застосовують дезінфікуючі килимки [Никитин Е.Б. Ветеринарная санитария на объектах ветеринарного надзора [Текст] / Е.Б. Никитин. - Павлодар: Издательство Арман-ПВ. - 31 с]. Недоліком способу є його низька ефективність щодо знезараження взуття, тому що проходить обробка лише підошви, при цьому відсутнє очищення взуття в цілому. Необхідно витрачати значну кількість дезінфікуючих розчинів та постійно зволожувати дезінфікуючі килимки. Термін використання дезінфікуючих килимків дуже обмежений. Найбільш близьким до запропонованого матеріалу є дезінфектор конструкції Н.В. Малахова [Малахов, Н.В. К вопросу о текущей дезинфекции [Текст] / Н.В. Малахов. - Ветеринария, 1947. № 4. - С. 38-39]. Дезінфектор має водонепроникний ящик з дном, більш широким, ніж верхня частина та вісь, на якій закріплений вал, оббитий паперовою тканиною. Принцип роботи: рухом ноги по обертаючому валу вперед та назад досягається очищення взуття шляхом змивання забруднення і дезінфекції підошви. Легкі частинки забруднення спливають на поверхню і їх видаляють з ящика. При накопиченні на дні ящика великої кількості осаду знімають обертаючий вал, а відстояну рідину зливають. Це рішення може бути прототипом. Недоліком прототипу є те, що він передбачає застосування паперової тканини, яка швидко псується під дією хімічних речовин та при контакті з взуттям. Даний пристрій не автоматизований, тому передбачає застосування зусилля для очищення та дезінфекції взуття. З метою заміни дезінфікуючого розчину необхідно розбирати пристрій, що потребує додаткового часу. В основу корисної моделі поставлена задача розробити пристрій для очищення та дезінфекції взуття, що включає водонепроникний ящик з дном, більш широким, ніж верхня частина, вісь, шляхом використання патрубку, через який дезінфікуюча рідина виводиться з пристрою, вала-щітки, привода вала-щітки та пульта управління процесом, щоб забезпечити ефективність пристрою. Порівняльний аналіз з прототипом дозволяє зробити висновок, що розроблений пристрій для дезінфекції та знезараження взуття значно зменшує витрати праці та підвищує ефективність очищення, процес санації взуття повністю автоматизований, що відповідає критерію "новизна". На кресленні схематично представлено запропонований дезінфектор взуття. Дезінфектор взуття складається з водонепроникного ящика 1 з дном, більш широким, ніж верхня частина, який заповнений дезінфікуючим розчином 8, патрубка 2 для видалення відпрацьованого розчину, вала-щітки 3, яка закріплена у верхній частині водонепроникного ящика 1, електродвигуна 4 з частотою обертання 2 об./с, який слугує приводом вала-щітки 3, пульта управління 5 з кнопкою "пуск" 6 та кнопкою "стоп" 7. Пристрій працює наступним чином: натисканням кнопки "пуск" 6 на пульті 5 вмикається електродвигун 4 та починає обертатися вал-щітка 3, до якої підноситься забруднене взуття. Під час взаємодії вала-щітки 3 з брудним взуттям досягається очищення взуття шляхом змивання забруднення і дезінфекція. По завершенні очищення натискають кнопку "стоп" 7, вимикаючи таким чином електродвигун 4. Заміну дезінфікуючого розчину проводять після видалення відпрацьованої рідини через патрубок 2. Перевагами запропонованого пристрою є те, що він простий у використанні, економний з точки зору використання дезінфікуючих засобів, не потребує значних витрат праці. За допомогою даного пристрою забезпечується якісна дезінфекція та знезараження взуття. 1 UA 77343 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Дезінфектор взуття, що містить водонепроникний ящик з дном, більш широким, ніж верхня частина та вісь, який відрізняється тим, що використовують патрубок для видалення відпрацьованого розчину, вал-щітку, привід вала-щітки з частотою обертання 2 об./с та пульт управління. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
