Хобот портального крана

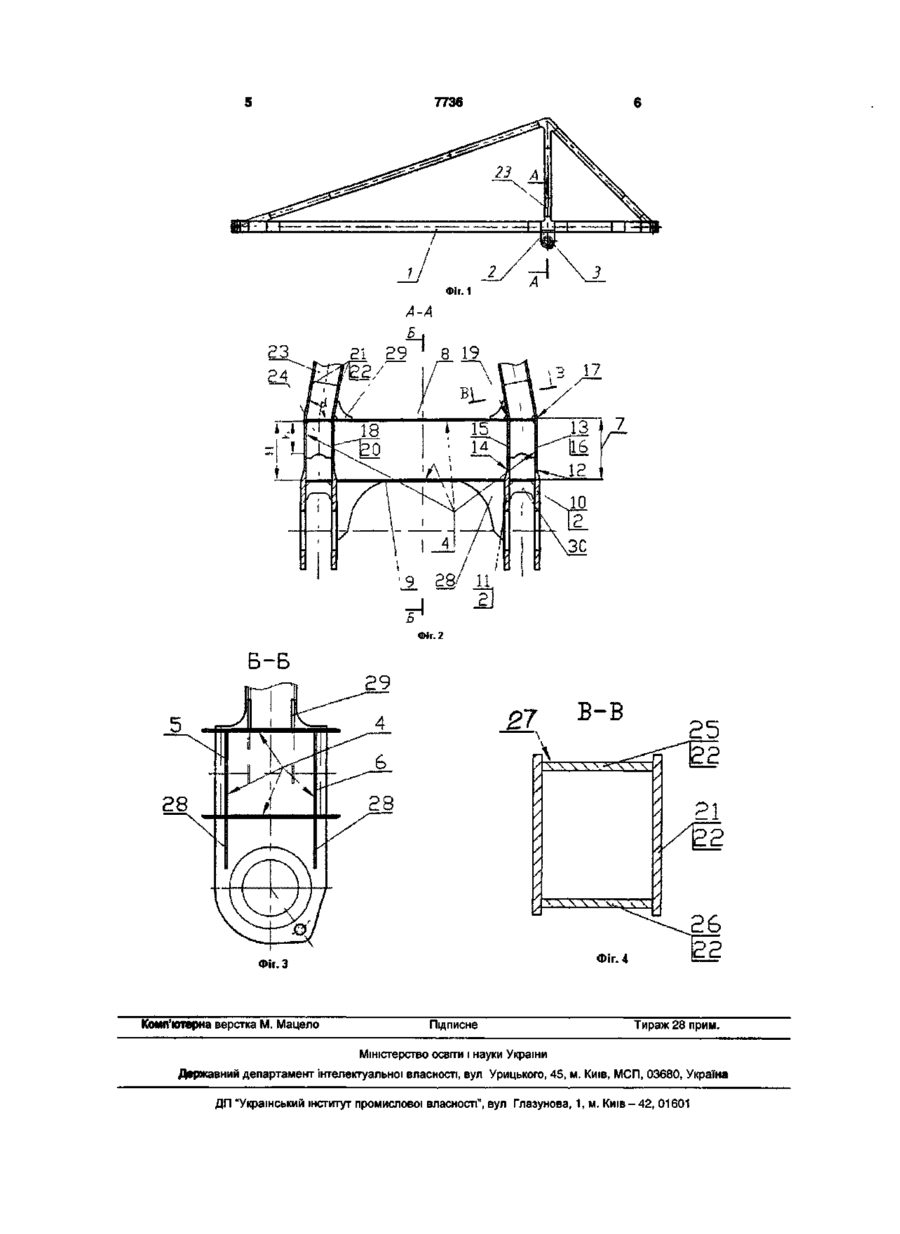

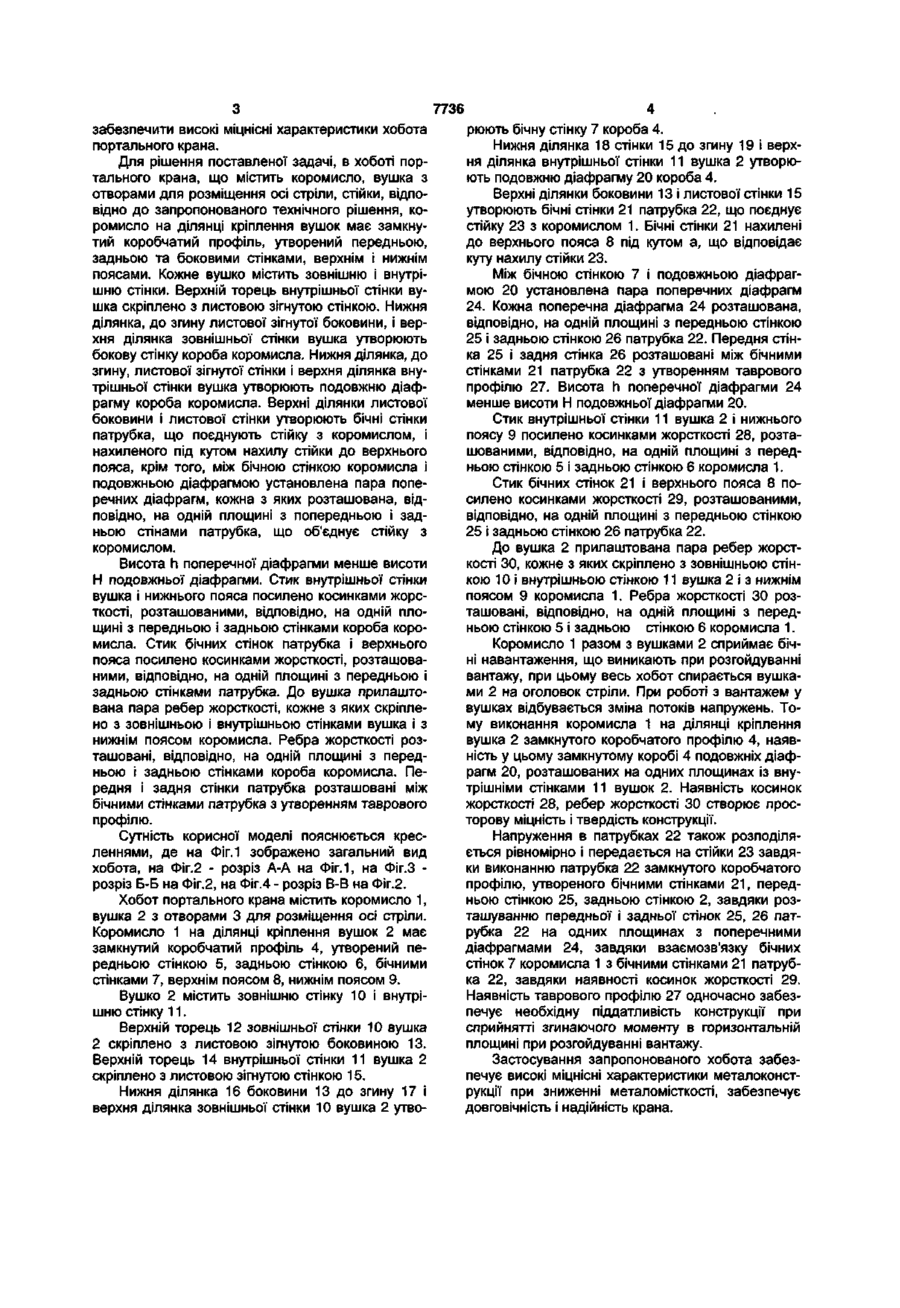

1. Хобот портального крана, що містить коромисло, вушка з отворами для розміщення осі стріли, стійки, який відрізняється тим, що коромисло на ділянці кріплення вушок має замкнутий коробчастий профіль, утворений передньою, задньою та боковими стінками, верхнім і нижнім поясами, а кожне вушко містить зовнішню і внутрішню стінки, і верхній торець зовнішньої стінки вушка скріплено з листовою зігнутою боковиною, верхній торець внутрішньої стінки вушка скріплено з листовою зігнутою стінкою, при цьому нижня ділянка, до згину, листової зігнутої боковини і верхня ділянка зовнішньої стінки вушка утворюють бокову стінку короба коромисла, а нижня ділянка, до згину, листової зігнутої стінки і верхня ділянка внутрішньої стінки вушка утворюють подовжню діафрагму короба коромисла, а верхні ділянки листової боковини і листової стінки утворюють бічні стінки патрубка, що з'єднує стійку з коромислом і нахилений під кутом нахилу стійки до верхнього пояса, крім того, між бічною стінкою коромисла і подовжньою діафрагмою установлена пара поперечних діафрагм, кожна з яких розташована, відповідно, на одній площині з передньою і задньою стінками патрубка, що об'єднує стійку з коромислом. 2. Хобот за п. 1, який відрізняється тим, що висота h поперечної діафрагми менша від висоти Н подовжньої діафрагми. 3. Хобот за п. 1, який відрізняється тим, що стик внутрішньої стінки вушка і нижнього пояса посилено косинками жорсткості, розташованими, відповідно, на одній площині з передньою і задньою стінками короба коромисла. 4. Хобот за п. і , який відрізняється тим, що стик бічних стінок патрубка і верхнього пояса посилено косинками жорсткості, розташованими, відповідно, на одній площині з передньою і задньою стінками коромисла. 5. Хобот за п. 1, який відрізняється тим, що до вушка прилаштована пара ребер жорсткості, кожне з яких скріплено із зовнішньою і внутрішньою стінками вушок і з нижнім поясом коромисла, при цьому ребра жорсткості розташовані, відповідно, на одній площині з передньою і задньою стінками коромисла. 6. Хобот за п. 1, який відрізняється тим, що передня і задня стінки патрубка розташовані між бічними стінками патрубка з утворенням таврового профілю. Корисна модель належить до підйомних кранів, до конструктивних елементів кранових стріл і може бути використана в перевантажувальних портальних кранах великої вантажопідйомності на поворотній колоні. Відомо хобот портального крана, що містить коромисло, на якому в охопленні закріплено вузол основи, що включає вушка з отворами для кріплення осі стріли. На верхній ділянці вузла основи закріплена стійка [а.с. №13447247, МПК В66С23/64, 1987р.] За прототип прийнято хобот портального кра на, що містить коромисло, яке виконано з коробчатих балок, об'єднаних віссю вхідних блоків, віссю, балок, що збігають і центральною поперечиною. На поперечині закріплені вушка з отворами для кріплення осі стріли і стійки [Справочник по кранам./ Под ред. М.М. Гохберга. Т. 1. М.: "Машиностроение", 1988, с.494, рис.ІІІАЗ.а]. Недоліком відомих конструкцій є недостатня міцність хобота через наявність ділянок концентрації напруження в місцях кріплення вушок і стійок. В основу корисної моделі поставлено задачу шляхом зміни конструкції коромисла, вушок, стійок со CD CO о> 7736 забезпечити високі міцнісні характеристики хобота портального крана. Для рішення поставленої задачі, в хоботі портального крана, що містить коромисло, вушка з отворами для розміщення осі стріли, стійки, відповідно до запропонованого технічного рішення, коромисло на ділянці кріплення вушок має замкнутий коробчатий профіль, утворений передньою, задньою та боковими стінками, верхнім і нижнім поясами. Кожне вушко містить зовнішню і внутрішню стінки. Верхній торець внутрішньої стінки вушка скріплено з листовою зігнутою стінкою. Нижня ділянка, до згину листової зігнутої боковини, і верхня ділянка зовнішньої стінки вушка утворюють бокову стінку короба коромисла. Нижня ділянка, до згину, листової зігнутої стінки і верхня ділянка внутрішньої стінки вушка утворюють подовжню діафрагму короба коромисла. Верхні ділянки листової боковини і листової стінки утворюють бічні стінки патрубка, що поєднують стійку з коромислом, і нахиленого під кутом нахилу стійки до верхнього пояса, крім того, між бічною стінкою коромисла і подовжньою діафрагмою установлена пара поперечних діафрагм, кожна з яких розташована, відповідно, на одній площині з попередньою і задньою стінами патрубка, що об'єднує стійку з коромислом. Висота h поперечної діафрагми менше висоти Н подовжньої діафрагми. Стик внутрішньої стінки вушка і нижнього пояса посилено косинками жорсткості, розташованими, відповідно, на одній площині з передньою і задньою стінками короба коромисла. Стик бічних стінок патрубка і верхнього пояса посилено косинками жорсткості, розташованими, відповідно, на одній площині з передньою і задньою стінками патрубка. До вушка прилаштована пара ребер жорсткості, кожне з яких скріплено з зовнішньою і внутрішньою стінками вушка і з нижнім поясом коромисла. Ребра жорсткості розташовані, відповідно, на одній площині з передньою і задньою стінками короба коромисла. Передня і задня стінки патрубка розташовані між бічними стінками патрубка з утворенням таврового профілю. Сутність корисної моделі пояснюється кресленнями, де на Фіг.1 зображено загальний вид хобота, на Фіг.2 - розріз А-А на Фіг. 1, на Фіг.З розріз Б-Б на Фіг.2, на Фіг.4 - розріз В-В на Фіг.2. Хобот портального крана містить коромисло 1, вушка 2 з отворами 3 для розміщення осі стріли. Коромисло 1 на ділянці кріплення вушок 2 має замкнутий коробчатий профіль 4, утворений передньою стінкою 5, задньою стінкою 6, бічними стінками 7, верхнім поясом 8, нижнім поясом 9. Вушко 2 містить зовнішню стінку 10 і внутрішню стінку 11. Верхній торець 12 зовнішньої стінки 10 вушка 2 скріплено з листовою зігнутою боковиною 13. Верхній торець 14 внутрішньої стінки 11 вушка 2 скріплено з листовою зігнутою стінкою 15. Нижня ділянка 16 боковини 13 до згину 17 і верхня ділянка зовнішньої стінки 10 вушка 2 утво рюють бічну стінку 7 короба 4. Нижня ділянка 18 стінки 15 до згину 19 і верхня ділянка внутрішньої стінки 11 вушка 2 утворюють подовжню діафрагму 20 короба 4. Верхні ділянки боковини 13 і листової стінки 15 утворюють бічні стінки 21 патрубка 22, що поєднує стійку 23 з коромислом 1. Бічні стінки 21 нахилені до верхнього пояса 8 під кутом а, що відповідає куту нахилу стійки 23. Між бічною стінкою 7 і подовжньою діафрагмою 20 установлена пара поперечних діафрагм 24. Кожна поперечна діафрагма 24 розташована, відповідно, на одній площині з передньою стінкою 25 і задньою стінкою 26 патрубка 22. Передня стінка 25 і задня стінка 26 розташовані між бічними стінками 21 патрубка 22 з утворенням таврового профілю 27. Висота h поперечної діафрагми 24 менше висоти Н подовжньої діафрагми 20. Стик внутрішньої стінки 11 вушка 2 і нижнього поясу 9 посилено косинками жорсткості 28, розташованими, відповідно, на одній площині з передньою стінкою 5 і задньою стінкою 6 коромисла 1. Стик бічних стінок 21 і верхнього пояса 8 посилено косинками жорсткості 29, розташованими, відповідно, на одній площині з передньою стінкою 25 і задньою стінкою 26 патрубка 22. До вушка 2 прилаштована пара ребер жорсткості ЗО, кожне з яких скріплено з зовнішньою стінкою 10 і внутрішньою стінкою 11 вушка 2 і з нижнім поясом 9 коромисла 1. Ребра жорсткості ЗО розташовані, відповідно, на одній площині з передньою стінкою 5 і задньою стінкою 6 коромисла 1. Коромисло 1 разом з вушками 2 сприймає бічні навантаження, що виникають при розгойдуванні вантажу, при цьому весь хобот спирається вушками 2 на оголовок стріли. При роботі з вантажем у вушках відбувається зміна потоків напружень. Тому виконання коромисла 1 на ділянці кріплення вушка 2 замкнутого коробчатого профілю 4, наявність у цьому замкнутому коробі 4 подовжніх діафрагм 20, розташованих на одних площинах із внутрішніми стінками 11 вушок 2. Наявність косинок жорсткості 28, ребер жорсткості ЗО створює просторову міцність і твердість конструкції. Напруження в патрубках 22 також розподіляється рівномірно і передається на стійки 23 завдяки виконанню патрубка 22 замкнутого коробчатого профілю, утвореного бічними стінками 21, передньою стінкою 25, задньою стінкою 2, завдяки розташуванню передньої і задньої стінок 25, 26 патрубка 22 на одних площинах з поперечними діафрагмами 24, завдяки взаємозв'язку бічних стінок 7 коромисла 1 з бічними стінками 21 патрубка 22, завдяки наявності косинок жорсткості 29. Наявність таврового профілю 27 одночасно забезпечує необхідну піддатливість конструкції при сприйнятті згинаючого моменту в горизонтальній площині при розгойдуванні вантажу. Застосування запропонованого хобота забезпечує високі міцнісні характеристики металоконструкції при зниженні металомісткості, забезпечує довговічність і надійність крана. 7736 Фіг. 2 Б-Б в-в Фіг. 4 Фіг. З Комп'ютерна верстка М. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ-42, 01601
