Спосіб вимірювання сили, яка діє на чистик міждискового простору при роботі дискового знаряддя

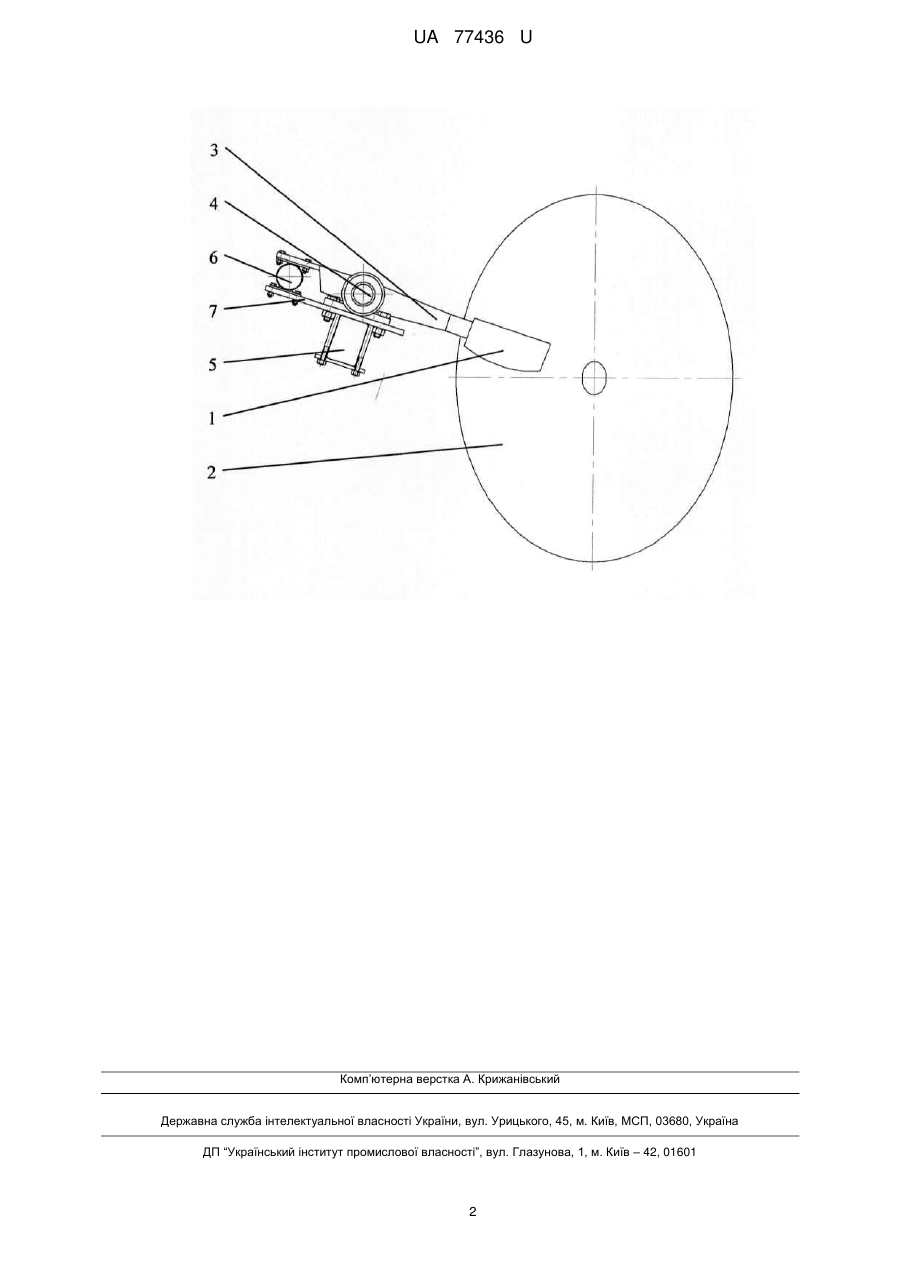

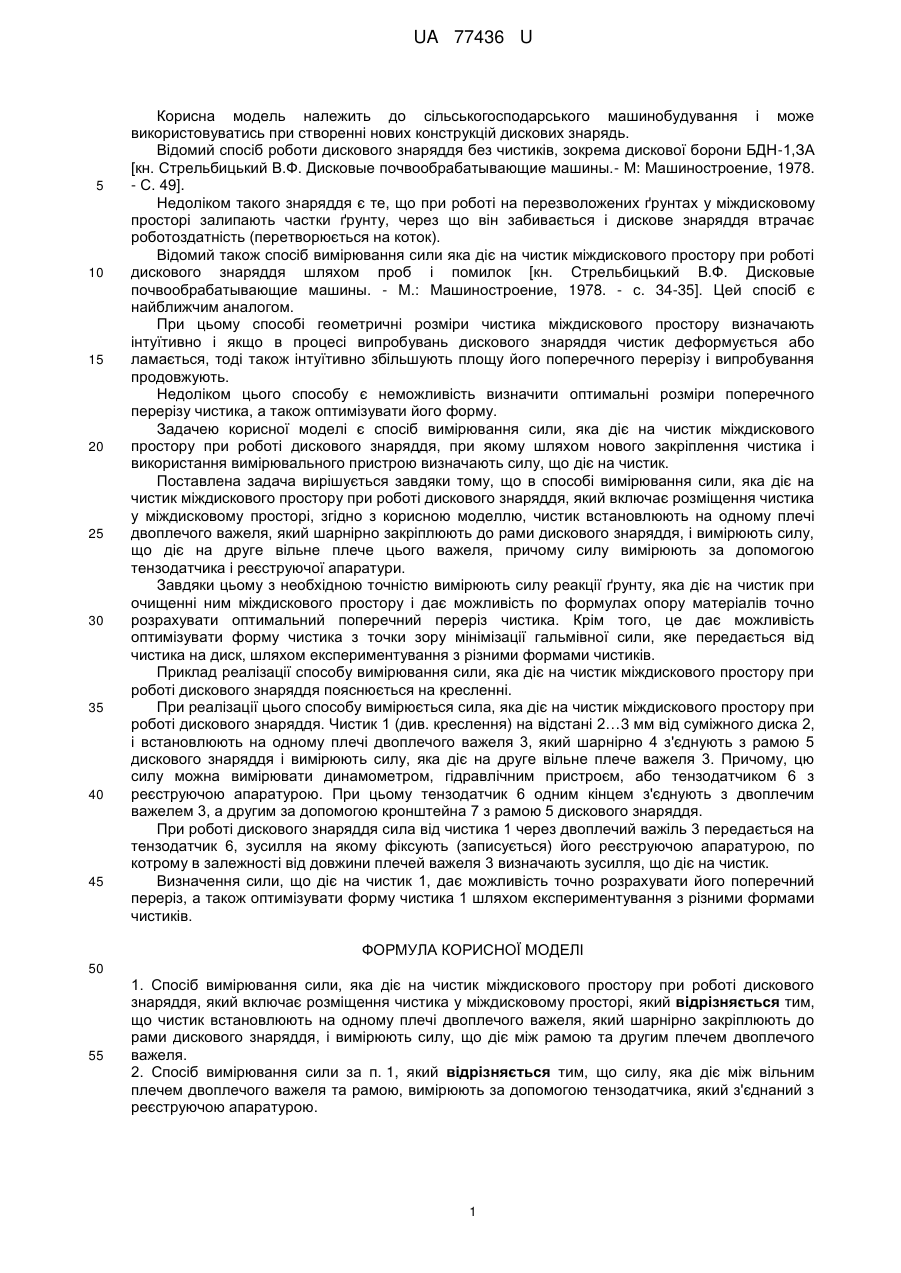

Реферат: Спосіб вимірювання сили, яка діє на чистик міждискового простору при роботі дискового знаряддя включає розміщення чистика у міждисковому просторі. UA 77436 U (12) UA 77436 U UA 77436 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування і може використовуватись при створенні нових конструкцій дискових знарядь. Відомий спосіб роботи дискового знаряддя без чистиків, зокрема дискової борони БДН-1,ЗА [кн. Стрельбицький В.Ф. Дисковые почвообрабатывающие машины.- М: Машиностроение, 1978. - С. 49]. Недоліком такого знаряддя є те, що при роботі на перезволожених ґрунтах у міждисковому просторі залипають частки ґрунту, через що він забивається і дискове знаряддя втрачає роботоздатність (перетворюється на коток). Відомий також спосіб вимірювання сили яка діє на чистик міждискового простору при роботі дискового знаряддя шляхом проб і помилок [кн. Стрельбицький В.Ф. Дисковые почвообрабатывающие машины. - М.: Машиностроение, 1978. - с. 34-35]. Цей спосіб є найближчим аналогом. При цьому способі геометричні розміри чистика міждискового простору визначають інтуїтивно і якщо в процесі випробувань дискового знаряддя чистик деформується або ламається, тоді також інтуїтивно збільшують площу його поперечного перерізу і випробування продовжують. Недоліком цього способу є неможливість визначити оптимальні розміри поперечного перерізу чистика, а також оптимізувати його форму. Задачею корисної моделі є спосіб вимірювання сили, яка діє на чистик міждискового простору при роботі дискового знаряддя, при якому шляхом нового закріплення чистика і використання вимірювального пристрою визначають силу, що діє на чистик. Поставлена задача вирішується завдяки тому, що в способі вимірювання сили, яка діє на чистик міждискового простору при роботі дискового знаряддя, який включає розміщення чистика у міждисковому просторі, згідно з корисною моделлю, чистик встановлюють на одному плечі двоплечого важеля, який шарнірно закріплюють до рами дискового знаряддя, і вимірюють силу, що діє на друге вільне плече цього важеля, причому силу вимірюють за допомогою тензодатчика і реєструючої апаратури. Завдяки цьому з необхідною точністю вимірюють силу реакції ґрунту, яка діє на чистик при очищенні ним міждискового простору і дає можливість по формулах опору матеріалів точно розрахувати оптимальний поперечний переріз чистика. Крім того, це дає можливість оптимізувати форму чистика з точки зору мінімізації гальмівної сили, яке передається від чистика на диск, шляхом експериментування з різними формами чистиків. Приклад реалізації способу вимірювання сили, яка діє на чистик міждискового простору при роботі дискового знаряддя пояснюється на кресленні. При реалізації цього способу вимірюється сила, яка діє на чистик міждискового простору при роботі дискового знаряддя. Чистик 1 (див. креслення) на відстані 2…3 мм від суміжного диска 2, і встановлюють на одному плечі двоплечого важеля 3, який шарнірно 4 з'єднують з рамою 5 дискового знаряддя і вимірюють силу, яка діє на друге вільне плече важеля 3. Причому, цю силу можна вимірювати динамометром, гідравлічним пристроєм, або тензодатчиком 6 з реєструючою апаратурою. При цьому тензодатчик 6 одним кінцем з'єднують з двоплечим важелем 3, а другим за допомогою кронштейна 7 з рамою 5 дискового знаряддя. При роботі дискового знаряддя сила від чистика 1 через двоплечий важіль 3 передається на тензодатчик 6, зусилля на якому фіксують (записується) його реєструючою апаратурою, по котрому в залежності від довжини плечей важеля 3 визначають зусилля, що діє на чистик. Визначення сили, що діє на чистик 1, дає можливість точно розрахувати його поперечний переріз, а також оптимізувати форму чистика 1 шляхом експериментування з різними формами чистиків. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Спосіб вимірювання сили, яка діє на чистик міждискового простору при роботі дискового знаряддя, який включає розміщення чистика у міждисковому просторі, який відрізняється тим, що чистик встановлюють на одному плечі двоплечого важеля, який шарнірно закріплюють до рами дискового знаряддя, і вимірюють силу, що діє між рамою та другим плечем двоплечого важеля. 2. Спосіб вимірювання сили за п. 1, який відрізняється тим, що силу, яка діє між вільним плечем двоплечого важеля та рамою, вимірюють за допомогою тензодатчика, який з'єднаний з реєструючою апаратурою. 1 UA 77436 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
