Дискове знаряддя для обробітку ґрунту

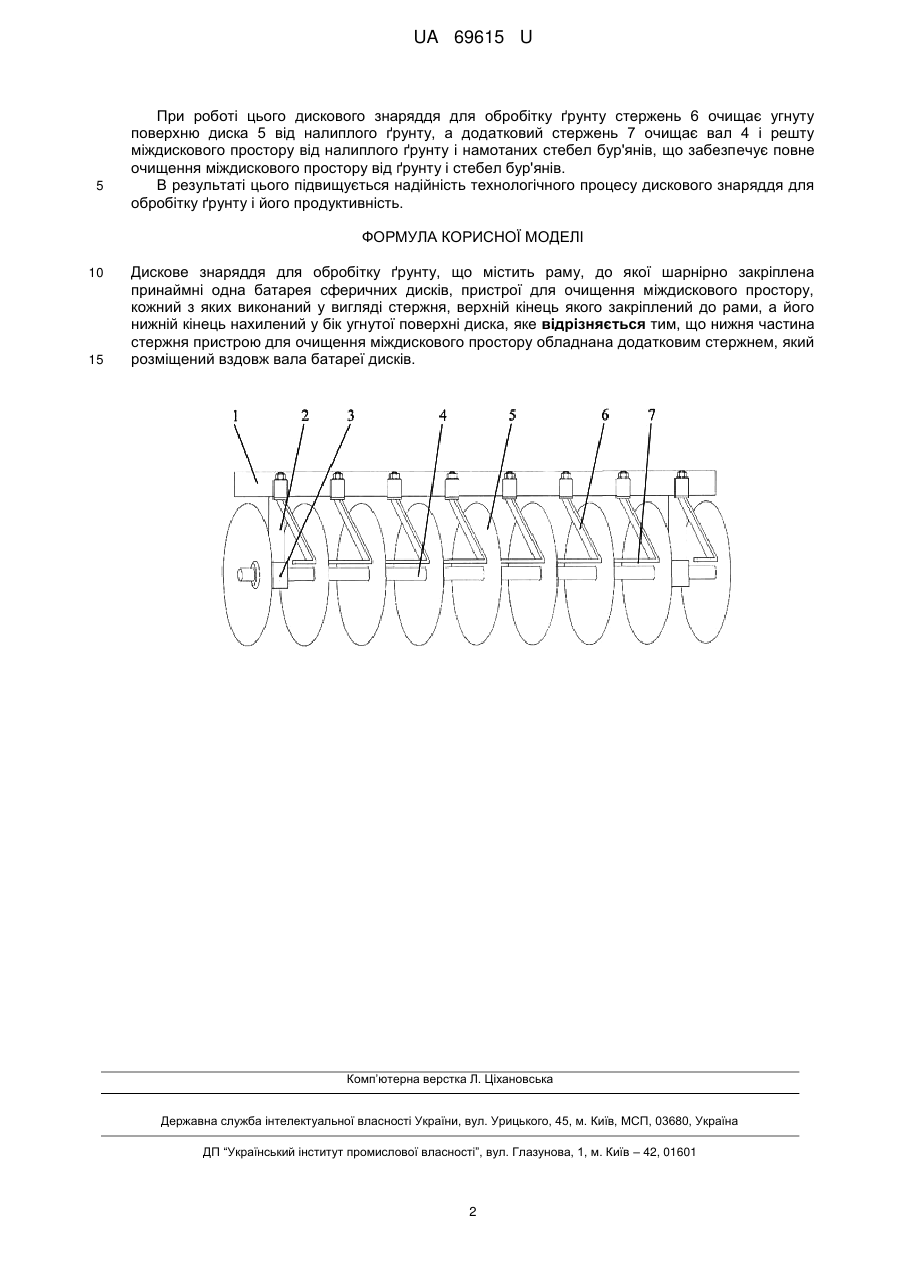

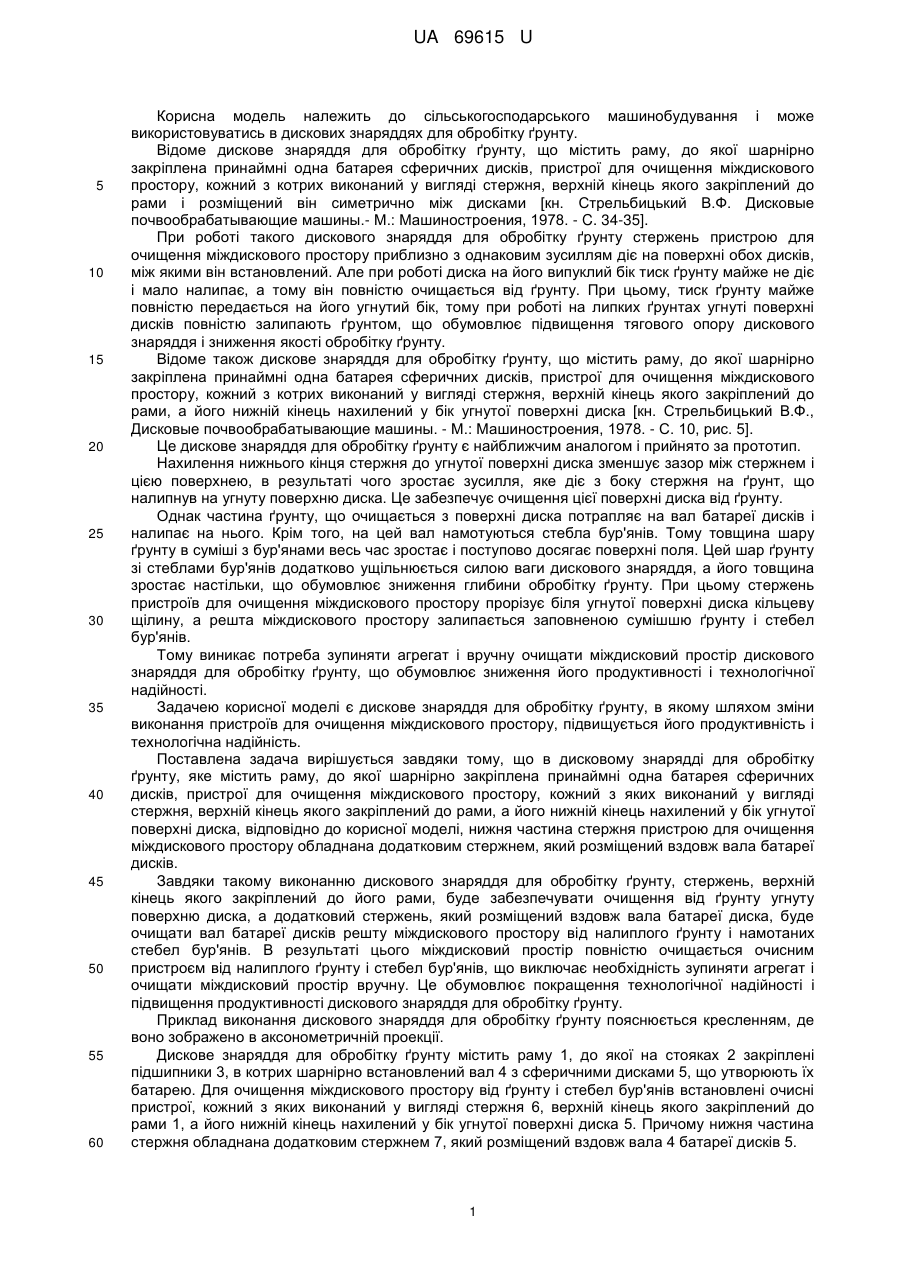

Реферат: Дискове знаряддя для обробітку грунту, що містить раму, до якої шарнірно закріплена принаймні одна батарея сферичних дисків, пристрої для очищення міждискового простору, кожний з яких виконаний у вигляді стержня, верхній кінець якого закріплений до рами, а його нижній кінець нахилений у бік угнутої поверхні диска, причому нижня частина стержня пристрою для очищення міждискового простору обладнана додатковим стержнем, який розміщений вздовж вала батареї дисків. UA 69615 U (54) ДИСКОВЕ ЗНАРЯДДЯ ДЛЯ ОБРОБІТКУ ҐРУНТУ UA 69615 U UA 69615 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування і може використовуватись в дискових знаряддях для обробітку ґрунту. Відоме дискове знаряддя для обробітку ґрунту, що містить раму, до якої шарнірно закріплена принаймні одна батарея сферичних дисків, пристрої для очищення міждискового простору, кожний з котрих виконаний у вигляді стержня, верхній кінець якого закріплений до рами і розміщений він симетрично між дисками [кн. Стрельбицький В.Ф. Дисковые почвообрабатывающие машины.- М.: Машиностроения, 1978. - C. 34-35]. При роботі такого дискового знаряддя для обробітку ґрунту стержень пристрою для очищення міждискового простору приблизно з однаковим зусиллям діє на поверхні обох дисків, між якими він встановлений. Але при роботі диска на його випуклий бік тиск ґрунту майже не діє і мало налипає, а тому він повністю очищається від ґрунту. При цьому, тиск ґрунту майже повністю передається на його угнутий бік, тому при роботі на липких ґрунтах угнуті поверхні дисків повністю залипають ґрунтом, що обумовлює підвищення тягового опору дискового знаряддя і зниження якості обробітку ґрунту. Відоме також дискове знаряддя для обробітку ґрунту, що містить раму, до якої шарнірно закріплена принаймні одна батарея сферичних дисків, пристрої для очищення міждискового простору, кожний з котрих виконаний у вигляді стержня, верхній кінець якого закріплений до рами, а його нижній кінець нахилений у бік угнутої поверхні диска [кн. Стрельбицький В.Ф., Дисковые почвообрабатывающие машины. - М.: Машиностроения, 1978. - С. 10, рис. 5]. Це дискове знаряддя для обробітку ґрунту є найближчим аналогом і прийнято за прототип. Нахилення нижнього кінця стержня до угнутої поверхні диска зменшує зазор між стержнем і цією поверхнею, в результаті чого зростає зусилля, яке діє з боку стержня на ґрунт, що налипнув на угнуту поверхню диска. Це забезпечує очищення цієї поверхні диска від ґрунту. Однак частина ґрунту, що очищається з поверхні диска потрапляє на вал батареї дисків і налипає на нього. Крім того, на цей вал намотуються стебла бур'янів. Тому товщина шару ґрунту в суміші з бур'янами весь час зростає і поступово досягає поверхні поля. Цей шар ґрунту зі стеблами бур'янів додатково ущільнюється силою ваги дискового знаряддя, а його товщина зростає настільки, що обумовлює зниження глибини обробітку ґрунту. При цьому стержень пристроїв для очищення міждискового простору прорізує біля угнутої поверхні диска кільцеву щілину, а решта міждискового простору залипається заповненою сумішшю ґрунту і стебел бур'янів. Тому виникає потреба зупиняти агрегат і вручну очищати міждисковий простір дискового знаряддя для обробітку ґрунту, що обумовлює зниження його продуктивності і технологічної надійності. Задачею корисної моделі є дискове знаряддя для обробітку ґрунту, в якому шляхом зміни виконання пристроїв для очищення міждискового простору, підвищується його продуктивність і технологічна надійність. Поставлена задача вирішується завдяки тому, що в дисковому знарядді для обробітку ґрунту, яке містить раму, до якої шарнірно закріплена принаймні одна батарея сферичних дисків, пристрої для очищення міждискового простору, кожний з яких виконаний у вигляді стержня, верхній кінець якого закріплений до рами, а його нижній кінець нахилений у бік угнутої поверхні диска, відповідно до корисної моделі, нижня частина стержня пристрою для очищення міждискового простору обладнана додатковим стержнем, який розміщений вздовж вала батареї дисків. Завдяки такому виконанню дискового знаряддя для обробітку ґрунту, стержень, верхній кінець якого закріплений до його рами, буде забезпечувати очищення від ґрунту угнуту поверхню диска, а додатковий стержень, який розміщений вздовж вала батареї диска, буде очищати вал батареї дисків решту міждискового простору від налиплого ґрунту і намотаних стебел бур'янів. В результаті цього міждисковий простір повністю очищається очисним пристроєм від налиплого ґрунту і стебел бур'янів, що виключає необхідність зупиняти агрегат і очищати міждисковий простір вручну. Це обумовлює покращення технологічної надійності і підвищення продуктивності дискового знаряддя для обробітку ґрунту. Приклад виконання дискового знаряддя для обробітку ґрунту пояснюється кресленням, де воно зображено в аксонометричній проекції. Дискове знаряддя для обробітку ґрунту містить раму 1, до якої на стояках 2 закріплені підшипники 3, в котрих шарнірно встановлений вал 4 з сферичними дисками 5, що утворюють їх батарею. Для очищення міждискового простору від ґрунту і стебел бур'янів встановлені очисні пристрої, кожний з яких виконаний у вигляді стержня 6, верхній кінець якого закріплений до рами 1, а його нижній кінець нахилений у бік угнутої поверхні диска 5. Причому нижня частина стержня обладнана додатковим стержнем 7, який розміщений вздовж вала 4 батареї дисків 5. 1 UA 69615 U 5 При роботі цього дискового знаряддя для обробітку ґрунту стержень 6 очищає угнуту поверхню диска 5 від налиплого ґрунту, а додатковий стержень 7 очищає вал 4 і решту міждискового простору від налиплого ґрунту і намотаних стебел бур'янів, що забезпечує повне очищення міждискового простору від ґрунту і стебел бур'янів. В результаті цього підвищується надійність технологічного процесу дискового знаряддя для обробітку ґрунту і його продуктивність. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Дискове знаряддя для обробітку ґрунту, що містить раму, до якої шарнірно закріплена принаймні одна батарея сферичних дисків, пристрої для очищення міждискового простору, кожний з яких виконаний у вигляді стержня, верхній кінець якого закріплений до рами, а його нижній кінець нахилений у бік угнутої поверхні диска, яке відрізняється тим, що нижня частина стержня пристрою для очищення міждискового простору обладнана додатковим стержнем, який розміщений вздовж вала батареї дисків. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
