Спосіб зарізки другого стовбура в свердловині

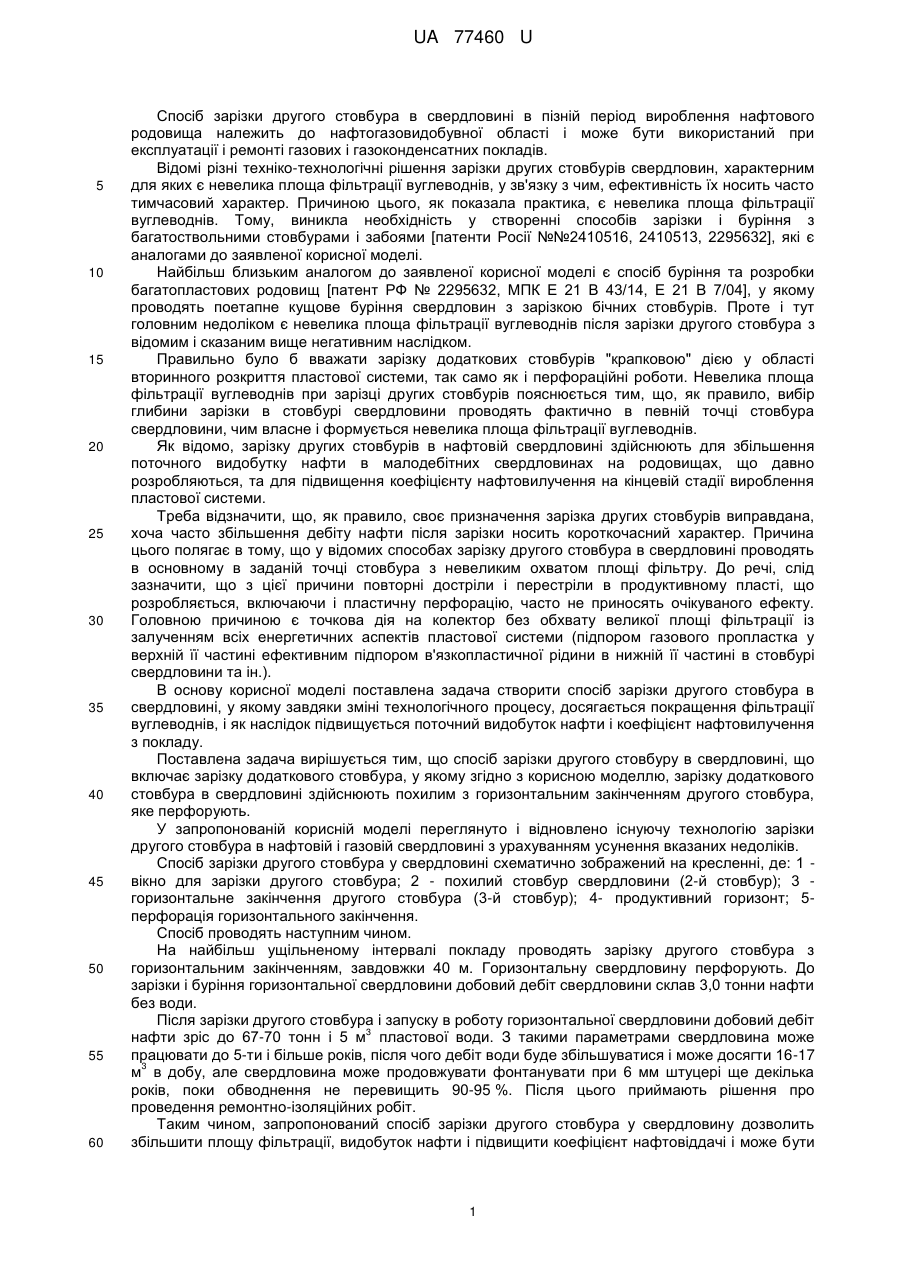

Реферат: UA 77460 U UA 77460 U 5 10 15 20 25 30 35 40 45 50 55 60 Спосіб зарізки другого стовбура в свердловині в пізній період вироблення нафтового родовища належить до нафтогазовидобувної області і може бути використаний при експлуатації і ремонті газових і газоконденсатних покладів. Відомі різні техніко-технологічні рішення зарізки других стовбурів свердловин, характерним для яких є невелика площа фільтрації вуглеводнів, у зв'язку з чим, ефективність їх носить часто тимчасовий характер. Причиною цього, як показала практика, є невелика площа фільтрації вуглеводнів. Тому, виникла необхідність у створенні способів зарізки і буріння з багатоствольними стовбурами і забоями [патенти Росії №№2410516, 2410513, 2295632], які є аналогами до заявленої корисної моделі. Найбільш близьким аналогом до заявленої корисної моделі є спосіб буріння та розробки багатопластових родовищ [патент РФ № 2295632, МПК Е 21 В 43/14, Е 21 В 7/04], у якому проводять поетапне кущове буріння свердловин з зарізкою бічних стовбурів. Проте і тут головним недоліком є невелика площа фільтрації вуглеводнів після зарізки другого стовбура з відомим і сказаним вище негативним наслідком. Правильно було б вважати зарізку додаткових стовбурів "крапковою" дією у області вторинного розкриття пластової системи, так само як і перфораційні роботи. Невелика площа фільтрації вуглеводнів при зарізці других стовбурів пояснюється тим, що, як правило, вибір глибини зарізки в стовбурі свердловини проводять фактично в певній точці стовбура свердловини, чим власне і формується невелика площа фільтрації вуглеводнів. Як відомо, зарізку других стовбурів в нафтовій свердловині здійснюють для збільшення поточного видобутку нафти в малодебітних свердловинах на родовищах, що давно розробляються, та для підвищення коефіцієнту нафтовилучення на кінцевій стадії вироблення пластової системи. Треба відзначити, що, як правило, своє призначення зарізка других стовбурів виправдана, хоча часто збільшення дебіту нафти після зарізки носить короткочасний характер. Причина цього полягає в тому, що у відомих способах зарізку другого стовбура в свердловині проводять в основному в заданій точці стовбура з невеликим охватом площі фільтру. До речі, слід зазначити, що з цієї причини повторні достріли і перестріли в продуктивному пласті, що розробляється, включаючи і пластичну перфорацію, часто не приносять очікуваного ефекту. Головною причиною є точкова дія на колектор без обхвату великої площі фільтрації із залученням всіх енергетичних аспектів пластової системи (підпором газового пропластка у верхній її частині ефективним підпором в'язкопластичної рідини в нижній її частині в стовбурі свердловини та ін.). В основу корисної моделі поставлена задача створити спосіб зарізки другого стовбура в свердловині, у якому завдяки зміні технологічного процесу, досягається покращення фільтрації вуглеводнів, і як наслідок підвищується поточний видобуток нафти і коефіцієнт нафтовилучення з покладу. Поставлена задача вирішується тим, що спосіб зарізки другого стовбуру в свердловині, що включає зарізку додаткового стовбура, у якому згідно з корисною моделлю, зарізку додаткового стовбура в свердловині здійснюють похилим з горизонтальним закінченням другого стовбура, яке перфорують. У запропонованій корисній моделі переглянуто і відновлено існуючу технологію зарізки другого стовбура в нафтовій і газовій свердловині з урахуванням усунення вказаних недоліків. Спосіб зарізки другого стовбура у свердловині схематично зображений на кресленні, де: 1 вікно для зарізки другого стовбура; 2 - похилий стовбур свердловини (2-й стовбур); 3 горизонтальне закінчення другого стовбура (3-й стовбур); 4- продуктивний горизонт; 5перфорація горизонтального закінчення. Спосіб проводять наступним чином. На найбільш ущільненому інтервалі покладу проводять зарізку другого стовбура з горизонтальним закінченням, завдовжки 40 м. Горизонтальну свердловину перфорують. До зарізки і буріння горизонтальної свердловини добовий дебіт свердловини склав 3,0 тонни нафти без води. Після зарізки другого стовбура і запуску в роботу горизонтальної свердловини добовий дебіт 3 нафти зріс до 67-70 тонн і 5 м пластової води. З такими параметрами свердловина може працювати до 5-ти і більше років, після чого дебіт води буде збільшуватися і може досягти 16-17 3 м в добу, але свердловина може продовжувати фонтанувати при 6 мм штуцері ще декілька років, поки обводнення не перевищить 90-95 %. Після цього приймають рішення про проведення ремонтно-ізоляційних робіт. Таким чином, запропонований спосіб зарізки другого стовбура у свердловину дозволить збільшити площу фільтрації, видобуток нафти і підвищити коефіцієнт нафтовіддачі і може бути 1 UA 77460 U використаний також і газоконденсатовіддачі. у газовому і газоконденсатному пласті для підвищення ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб зарізки другого стовбуру в свердловині, що включає зарізку додаткового стовбура, який відрізняється тим, що зарізку додаткового стовбура в свердловині здійснюють похилим з горизонтальним закінченням другого стовбура, яке перфорують. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
