Жилет

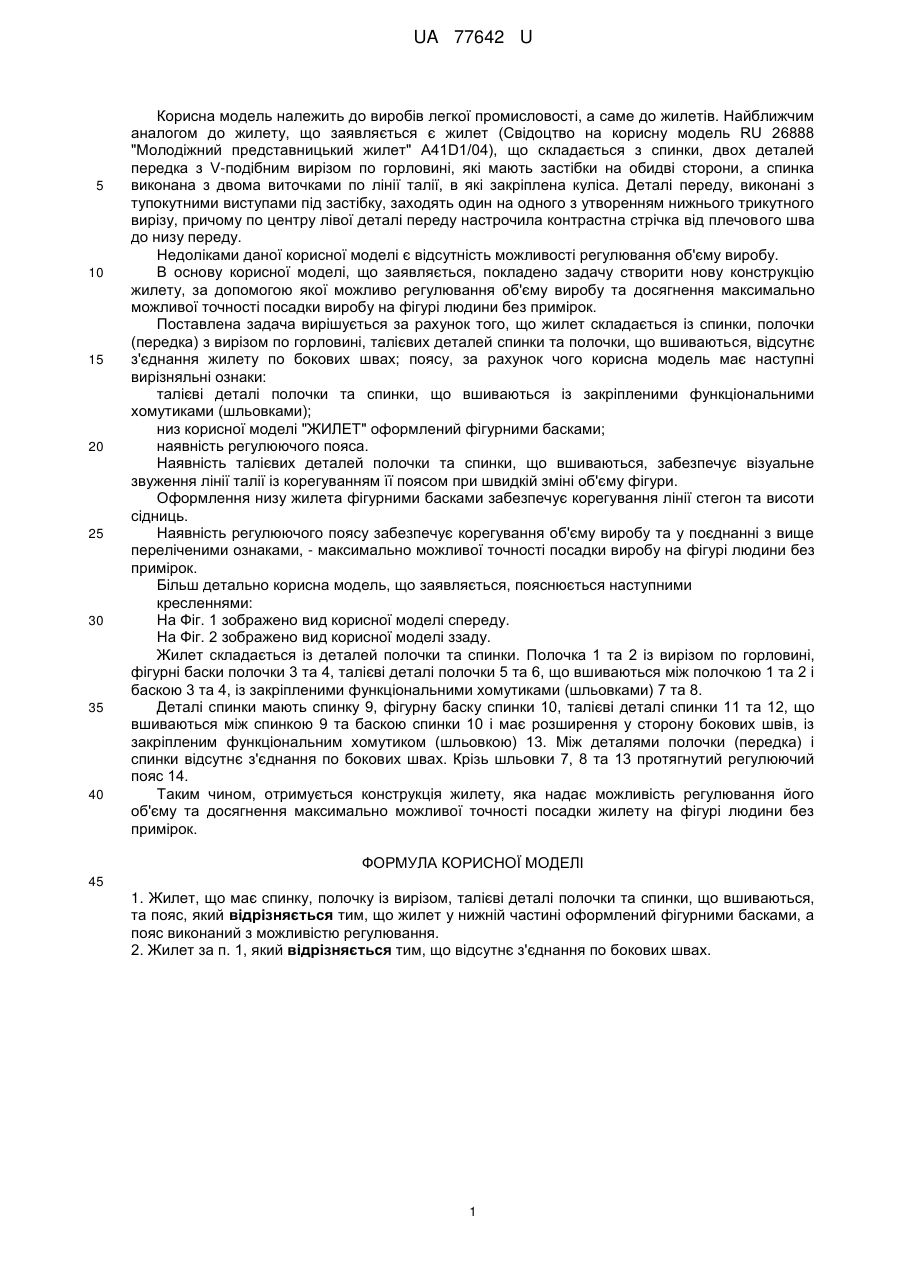

Реферат: UA 77642 U UA 77642 U 5 10 15 20 25 30 35 40 Корисна модель належить до виробів легкої промисловості, а саме до жилетів. Найближчим аналогом до жилету, що заявляється є жилет (Свідоцтво на корисну модель RU 26888 "Молодіжний представницький жилет" A41D1/04), що складається з спинки, двох деталей передка з V-подібним вирізом по горловині, які мають застібки на обидві сторони, а спинка виконана з двома виточками по лінії талії, в які закріплена куліса. Деталі переду, виконані з тупокутними виступами під застібку, заходять один на одного з утворенням нижнього трикутного вирізу, причому по центру лівої деталі переду настрочила контрастна стрічка від плечового шва до низу переду. Недоліками даної корисної моделі є відсутність можливості регулювання об'єму виробу. В основу корисної моделі, що заявляється, покладено задачу створити нову конструкцію жилету, за допомогою якої можливо регулювання об'єму виробу та досягнення максимально можливої точності посадки виробу на фігурі людини без примірок. Поставлена задача вирішується за рахунок того, що жилет складається із спинки, полочки (передка) з вирізом по горловині, талієвих деталей спинки та полочки, що вшиваються, відсутнє з'єднання жилету по бокових швах; поясу, за рахунок чого корисна модель має наступні вирізняльні ознаки: талієві деталі полочки та спинки, що вшиваються із закріпленими функціональними хомутиками (шльовками); низ корисної моделі "ЖИЛЕТ" оформлений фігурними басками; наявність регулюючого пояса. Наявність талієвих деталей полочки та спинки, що вшиваються, забезпечує візуальне звуження лінії талії із корегуванням її поясом при швидкій зміні об'єму фігури. Оформлення низу жилета фігурними басками забезпечує корегування лінії стегон та висоти сідниць. Наявність регулюючого поясу забезпечує корегування об'єму виробу та у поєднанні з вище переліченими ознаками, - максимально можливої точності посадки виробу на фігурі людини без примірок. Більш детально корисна модель, що заявляється, пояснюється наступними кресленнями: На Фіг. 1 зображено вид корисної моделі спереду. На Фіг. 2 зображено вид корисної моделі ззаду. Жилет складається із деталей полочки та спинки. Полочка 1 та 2 із вирізом по горловині, фігурні баски полочки 3 та 4, талієві деталі полочки 5 та 6, що вшиваються між полочкою 1 та 2 і баскою 3 та 4, із закріпленими функціональними хомутиками (шльовками) 7 та 8. Деталі спинки мають спинку 9, фігурну баску спинки 10, талієві деталі спинки 11 та 12, що вшиваються між спинкою 9 та баскою спинки 10 і має розширення у сторону бокових швів, із закріпленим функціональним хомутиком (шльовкою) 13. Між деталями полочки (передка) і спинки відсутнє з'єднання по бокових швах. Крізь шльовки 7, 8 та 13 протягнутий регулюючий пояс 14. Таким чином, отримується конструкція жилету, яка надає можливість регулювання його об'єму та досягнення максимально можливої точності посадки жилету на фігурі людини без примірок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 1. Жилет, що має спинку, полочку із вирізом, талієві деталі полочки та спинки, що вшиваються, та пояс, який відрізняється тим, що жилет у нижній частині оформлений фігурними басками, а пояс виконаний з можливістю регулювання. 2. Жилет за п. 1, який відрізняється тим, що відсутнє з'єднання по бокових швах. 1 UA 77642 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
