Зірочка з пружно-демпфуючим зв’язком

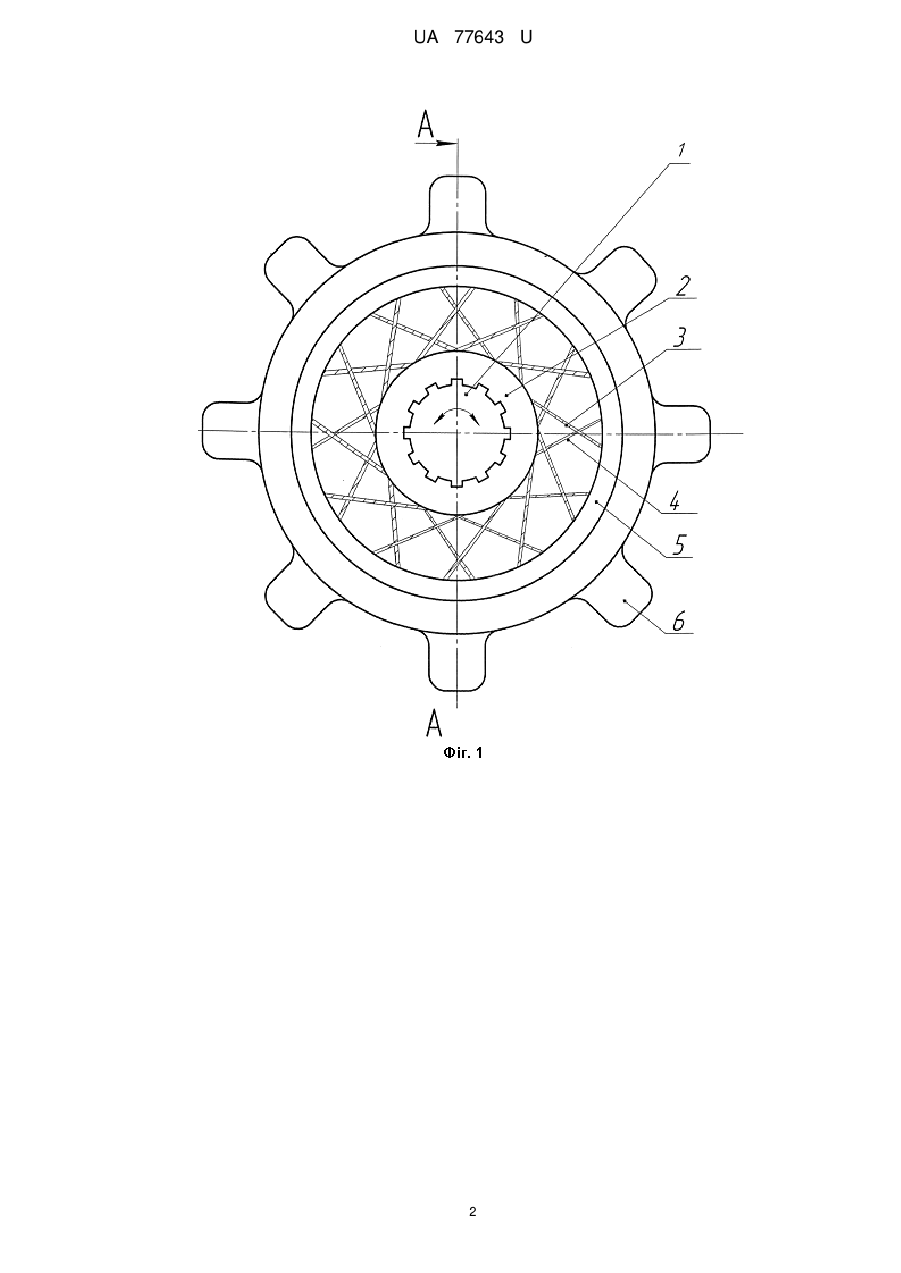

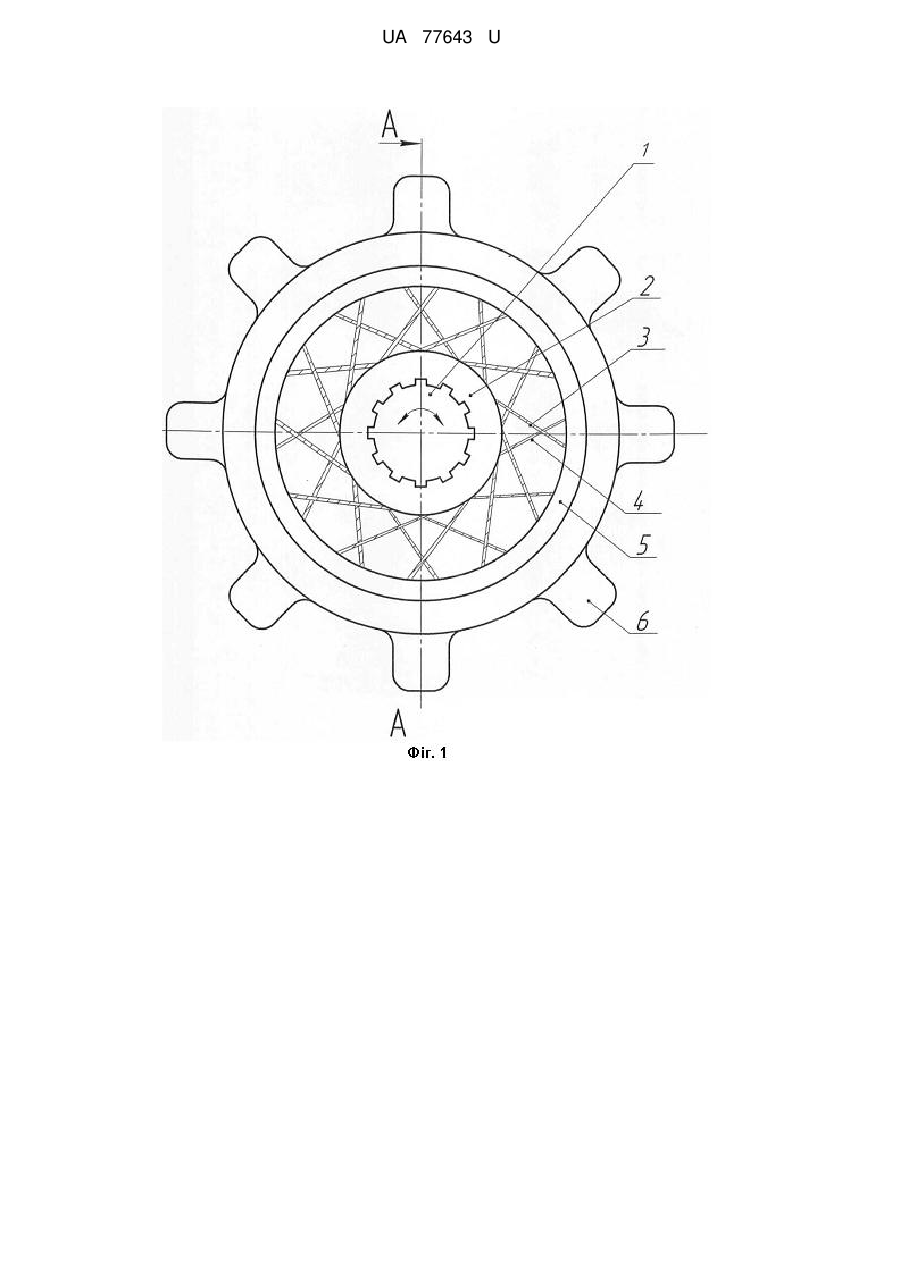

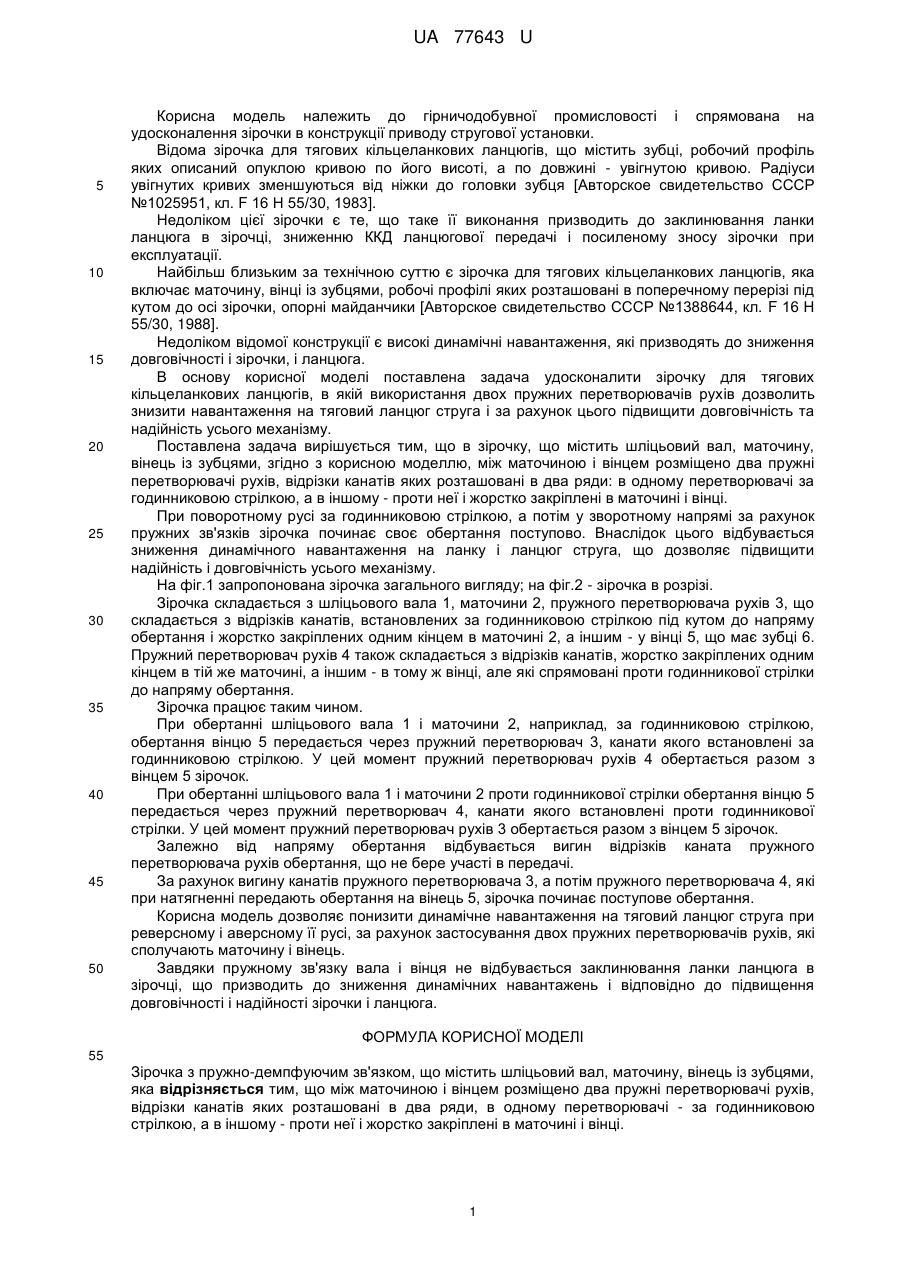

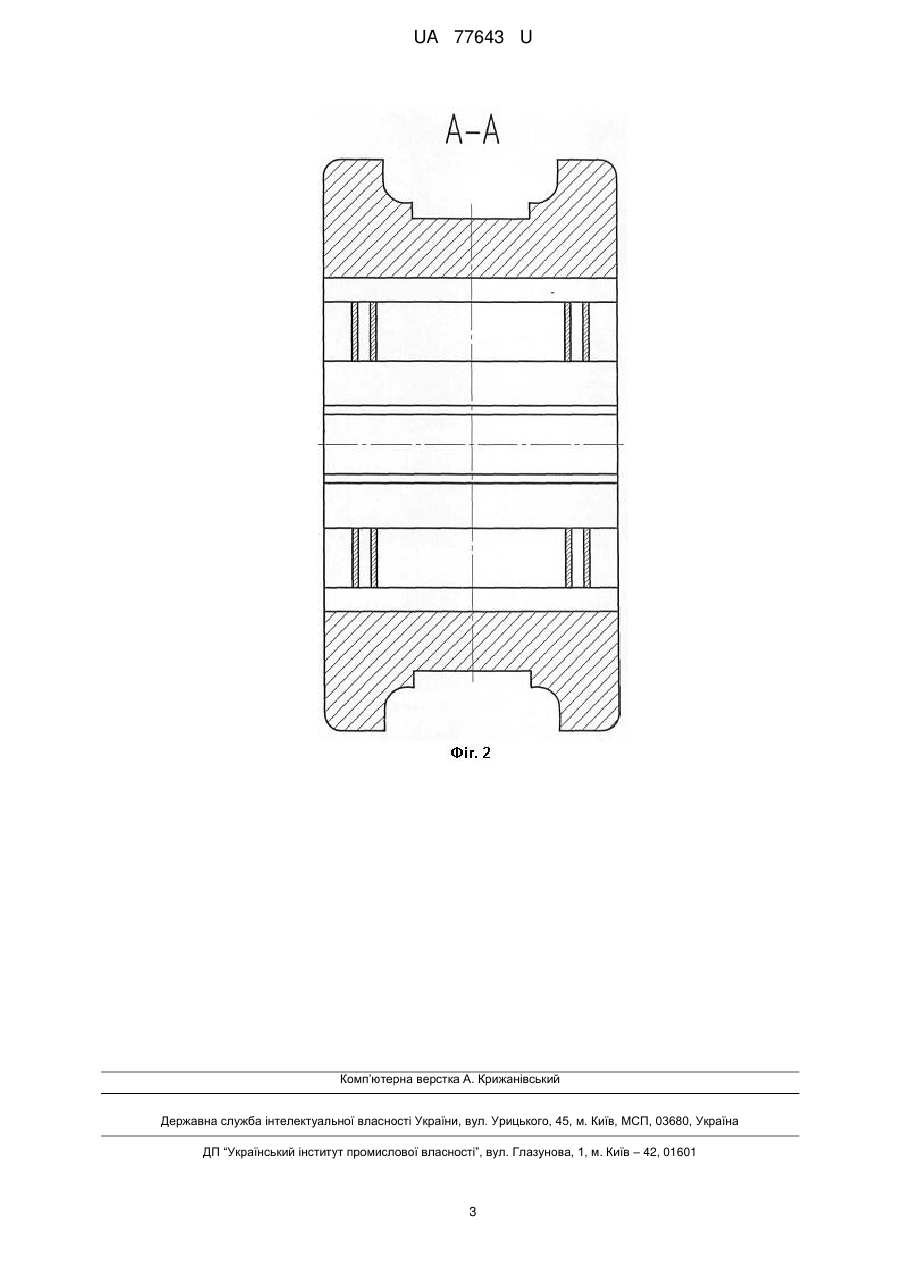

Реферат: Зірочка з пружно-демпфуючим зв'язком містить шліцьовий вал, маточину, вінець із зубцями. Між маточиною і вінцем розміщено два пружні перетворювачі рухів, відрізки канатів яких розташовані в два ряди і жорстко закріплені в маточині і вінці. UA 77643 U (54) ЗІРОЧКА З ПРУЖНО-ДЕМПФУЮЧИМ ЗВ'ЯЗКОМ UA 77643 U UA 77643 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до гірничодобувної промисловості і спрямована на удосконалення зірочки в конструкції приводу стругової установки. Відома зірочка для тягових кільцеланкових ланцюгів, що містить зубці, робочий профіль яких описаний опуклою кривою по його висоті, а по довжині - увігнутою кривою. Радіуси увігнутих кривих зменшуються від ніжки до головки зубця [Авторское свидетельство СССР №1025951, кл. F 16 Н 55/30, 1983]. Недоліком цієї зірочки є те, що таке її виконання призводить до заклинювання ланки ланцюга в зірочці, зниженню ККД ланцюгової передачі і посиленому зносу зірочки при експлуатації. Найбільш близьким за технічною суттю є зірочка для тягових кільцеланкових ланцюгів, яка включає маточину, вінці із зубцями, робочі профілі яких розташовані в поперечному перерізі під кутом до осі зірочки, опорні майданчики [Авторское свидетельство СССР №1388644, кл. F 16 Н 55/30, 1988]. Недоліком відомої конструкції є високі динамічні навантаження, які призводять до зниження довговічності і зірочки, і ланцюга. В основу корисної моделі поставлена задача удосконалити зірочку для тягових кільцеланкових ланцюгів, в якій використання двох пружних перетворювачів рухів дозволить знизити навантаження на тяговий ланцюг струга і за рахунок цього підвищити довговічність та надійність усього механізму. Поставлена задача вирішується тим, що в зірочку, що містить шліцьовий вал, маточину, вінець із зубцями, згідно з корисною моделлю, між маточиною і вінцем розміщено два пружні перетворювачі рухів, відрізки канатів яких розташовані в два ряди: в одному перетворювачі за годинниковою стрілкою, а в іншому - проти неї і жорстко закріплені в маточині і вінці. При поворотному русі за годинниковою стрілкою, а потім у зворотному напрямі за рахунок пружних зв'язків зірочка починає своє обертання поступово. Внаслідок цього відбувається зниження динамічного навантаження на ланку і ланцюг струга, що дозволяє підвищити надійність і довговічність усього механізму. На фіг.1 запропонована зірочка загального вигляду; на фіг.2 - зірочка в розрізі. Зірочка складається з шліцьового вала 1, маточини 2, пружного перетворювача рухів 3, що складається з відрізків канатів, встановлених за годинниковою стрілкою під кутом до напряму обертання і жорстко закріплених одним кінцем в маточині 2, а іншим - у вінці 5, що має зубці 6. Пружний перетворювач рухів 4 також складається з відрізків канатів, жорстко закріплених одним кінцем в тій же маточині, а іншим - в тому ж вінці, але які спрямовані проти годинникової стрілки до напряму обертання. Зірочка працює таким чином. При обертанні шліцьового вала 1 і маточини 2, наприклад, за годинниковою стрілкою, обертання вінцю 5 передається через пружний перетворювач 3, канати якого встановлені за годинниковою стрілкою. У цей момент пружний перетворювач рухів 4 обертається разом з вінцем 5 зірочок. При обертанні шліцьового вала 1 і маточини 2 проти годинникової стрілки обертання вінцю 5 передається через пружний перетворювач 4, канати якого встановлені проти годинникової стрілки. У цей момент пружний перетворювач рухів 3 обертається разом з вінцем 5 зірочок. Залежно від напряму обертання відбувається вигин відрізків каната пружного перетворювача рухів обертання, що не бере участі в передачі. За рахунок вигину канатів пружного перетворювача 3, а потім пружного перетворювача 4, які при натягненні передають обертання на вінець 5, зірочка починає поступове обертання. Корисна модель дозволяє понизити динамічне навантаження на тяговий ланцюг струга при реверсному і аверсному її русі, за рахунок застосування двох пружних перетворювачів рухів, які сполучають маточину і вінець. Завдяки пружному зв'язку вала і вінця не відбувається заклинювання ланки ланцюга в зірочці, що призводить до зниження динамічних навантажень і відповідно до підвищення довговічності і надійності зірочки і ланцюга. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Зірочка з пружно-демпфуючим зв'язком, що містить шліцьовий вал, маточину, вінець із зубцями, яка відрізняється тим, що між маточиною і вінцем розміщено два пружні перетворювачі рухів, відрізки канатів яких розташовані в два ряди, в одному перетворювачі - за годинниковою стрілкою, а в іншому - проти неї і жорстко закріплені в маточині і вінці. 1 UA 77643 U 2 UA 77643 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
