Пересувна майстерня ремонту озброєння і військової техніки

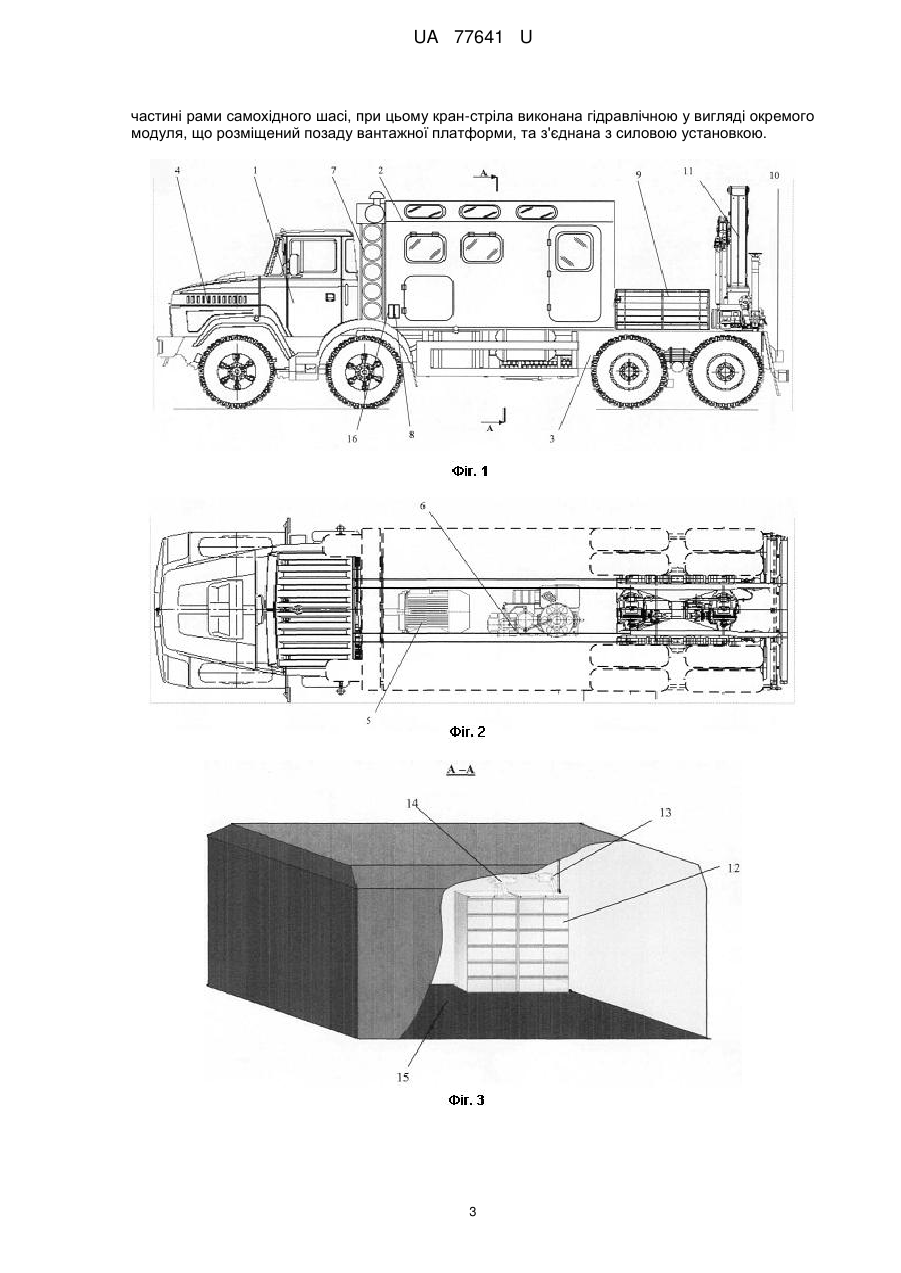

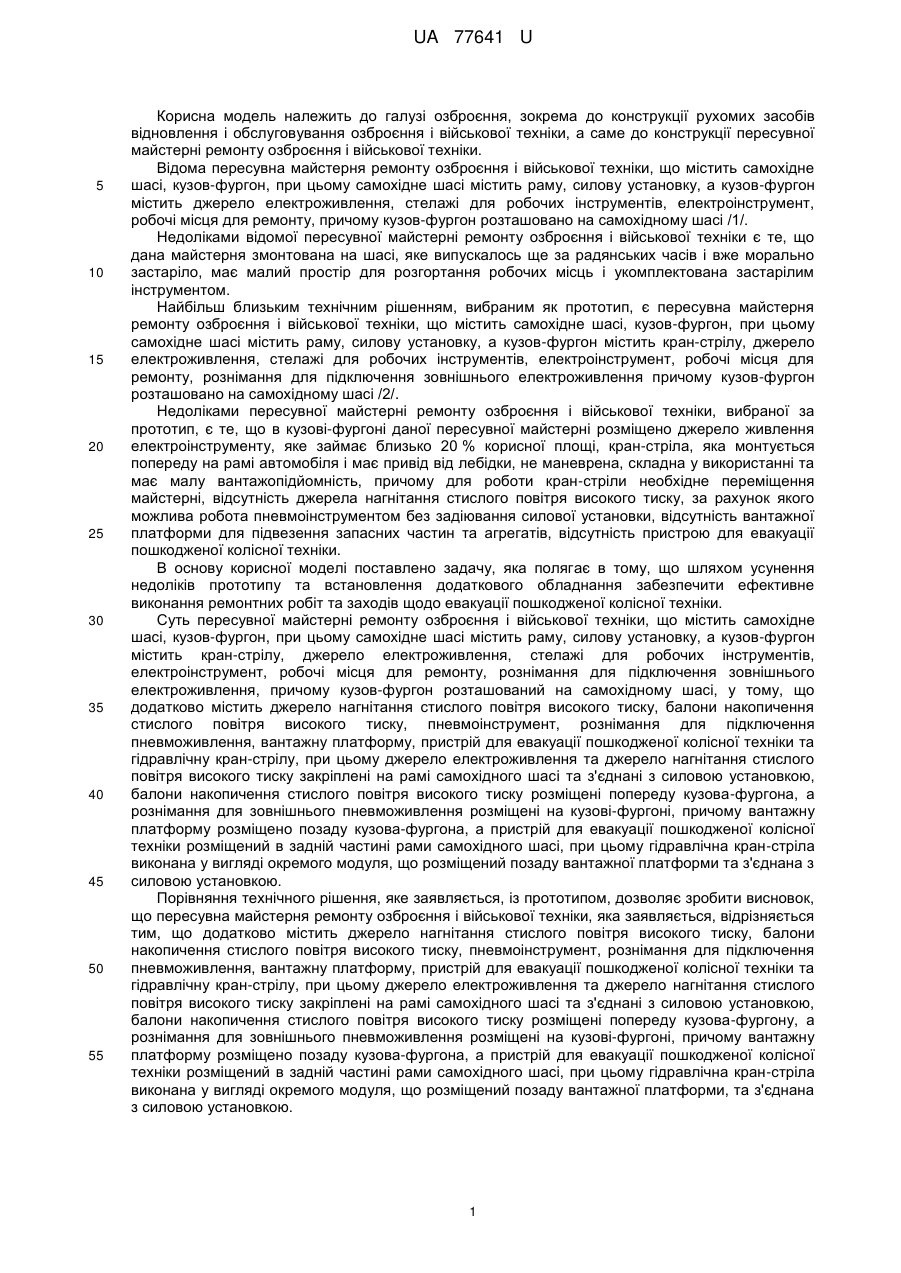

Реферат: Пересувна майстерня ремонту озброєння і військової техніки містить самохідне шасі та кузовфургон. Самохідне шасі містить раму та силову установку. Кузов-фургон містить кран-стрілу, джерело електроживлення, стелажі для робочих інструментів, електроінструмент, робочі місця для ремонту, рознімання для підключення зовнішнього електроживлення. Додатково містить джерело нагнітання стислого повітря високого тиску, балони накопичення стислого повітря високого тиску, пневмоінструмент, рознімання для підключення пневможивлення, вантажну платформу, пристрій для евакуації пошкодженої колісної техніки. UA 77641 U (54) ПЕРЕСУВНА МАЙСТЕРНЯ РЕМОНТУ ОЗБРОЄННЯ І ВІЙСЬКОВОЇ ТЕХНІКИ UA 77641 U UA 77641 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі озброєння, зокрема до конструкції рухомих засобів відновлення і обслуговування озброєння і військової техніки, а саме до конструкції пересувної майстерні ремонту озброєння і військової техніки. Відома пересувна майстерня ремонту озброєння і військової техніки, що містить самохідне шасі, кузов-фургон, при цьому самохідне шасі містить раму, силову установку, а кузов-фургон містить джерело електроживлення, стелажі для робочих інструментів, електроінструмент, робочі місця для ремонту, причому кузов-фургон розташовано на самохідному шасі /1/. Недоліками відомої пересувної майстерні ремонту озброєння і військової техніки є те, що дана майстерня змонтована на шасі, яке випускалось ще за радянських часів і вже морально застаріло, має малий простір для розгортання робочих місць і укомплектована застарілим інструментом. Найбільш близьким технічним рішенням, вибраним як прототип, є пересувна майстерня ремонту озброєння і військової техніки, що містить самохідне шасі, кузов-фургон, при цьому самохідне шасі містить раму, силову установку, а кузов-фургон містить кран-стрілу, джерело електроживлення, стелажі для робочих інструментів, електроінструмент, робочі місця для ремонту, рознімання для підключення зовнішнього електроживлення причому кузов-фургон розташовано на самохідному шасі /2/. Недоліками пересувної майстерні ремонту озброєння і військової техніки, вибраної за прототип, є те, що в кузові-фургоні даної пересувної майстерні розміщено джерело живлення електроінструменту, яке займає близько 20 % корисної площі, кран-стріла, яка монтується попереду на рамі автомобіля і має привід від лебідки, не маневрена, складна у використанні та має малу вантажопідйомність, причому для роботи кран-стріли необхідне переміщення майстерні, відсутність джерела нагнітання стислого повітря високого тиску, за рахунок якого можлива робота пневмоінструментом без задіювання силової установки, відсутність вантажної платформи для підвезення запасних частин та агрегатів, відсутність пристрою для евакуації пошкодженої колісної техніки. В основу корисної моделі поставлено задачу, яка полягає в тому, що шляхом усунення недоліків прототипу та встановлення додаткового обладнання забезпечити ефективне виконання ремонтних робіт та заходів щодо евакуації пошкодженої колісної техніки. Суть пересувної майстерні ремонту озброєння і військової техніки, що містить самохідне шасі, кузов-фургон, при цьому самохідне шасі містить раму, силову установку, а кузов-фургон містить кран-стрілу, джерело електроживлення, стелажі для робочих інструментів, електроінструмент, робочі місця для ремонту, рознімання для підключення зовнішнього електроживлення, причому кузов-фургон розташований на самохідному шасі, у тому, що додатково містить джерело нагнітання стислого повітря високого тиску, балони накопичення стислого повітря високого тиску, пневмоінструмент, рознімання для підключення пневможивлення, вантажну платформу, пристрій для евакуації пошкодженої колісної техніки та гідравлічну кран-стрілу, при цьому джерело електроживлення та джерело нагнітання стислого повітря високого тиску закріплені на рамі самохідного шасі та з'єднані з силовою установкою, балони накопичення стислого повітря високого тиску розміщені попереду кузова-фургона, а рознімання для зовнішнього пневможивлення розміщені на кузові-фургоні, причому вантажну платформу розміщено позаду кузова-фургона, а пристрій для евакуації пошкодженої колісної техніки розміщений в задній частині рами самохідного шасі, при цьому гідравлічна кран-стріла виконана у вигляді окремого модуля, що розміщений позаду вантажної платформи та з'єднана з силовою установкою. Порівняння технічного рішення, яке заявляється, із прототипом, дозволяє зробити висновок, що пересувна майстерня ремонту озброєння і військової техніки, яка заявляється, відрізняється тим, що додатково містить джерело нагнітання стислого повітря високого тиску, балони накопичення стислого повітря високого тиску, пневмоінструмент, рознімання для підключення пневможивлення, вантажну платформу, пристрій для евакуації пошкодженої колісної техніки та гідравлічну кран-стрілу, при цьому джерело електроживлення та джерело нагнітання стислого повітря високого тиску закріплені на рамі самохідного шасі та з'єднані з силовою установкою, балони накопичення стислого повітря високого тиску розміщені попереду кузова-фургону, а рознімання для зовнішнього пневможивлення розміщені на кузові-фургоні, причому вантажну платформу розміщено позаду кузова-фургона, а пристрій для евакуації пошкодженої колісної техніки розміщений в задній частині рами самохідного шасі, при цьому гідравлічна кран-стріла виконана у вигляді окремого модуля, що розміщений позаду вантажної платформи, та з'єднана з силовою установкою. 1 UA 77641 U 5 10 15 20 25 30 35 40 Суть корисної моделі пояснюється за допомогою креслень, де на фіг. 1. зображений вид пересувної майстерні ремонту озброєння і військової техніки збоку, на фіг. 2. - вид зверху, на фіг. 3. - вид ззаду. Пересувна майстерня ремонту озброєння і військової техніки (див. фіг. 1) конструктивно містить: самохідне шасі 1, кузов-фургон 2, раму 3, силову установку 4, балони накопичення стислого повітря високого тиску 7, рознімання для підключення пневможивлення 8, рознімання для підключення електроживлення 16, вантажну платформу 9, пристрій для евакуації пошкодженої колісної техніки 10, гідравлічну кран-стрілу 11; (див. фіг. 2) джерело електроживлення 5, джерело нагнітання стислого повітря високого тиску 6; (див. фіг. 3) стелажі для робочих інструментів 12, електроінструмент 13, пневмоінструмент 14, робочі місця 15. Пересувна майстерня ремонту озброєння і військової техніки працює наступним чином. Під час руху електричний інструмент 13 та пневматичний інструмент 14 знаходяться в стелажах для робочих інструментів 12, причому стелажі виконані у вигляді модулів, комплектування яких здійснюється в залежності від призначення майстерні, розташовані всередині кузова-фургона 2, який розташований на самохідному шасі 1, при цьому для заповнення балонів накопичення стислого повітря високого тиску 7 відбирається потужність від силової установки 4 джерелом нагнітання стислого повітря високого тиску 6, що дозволить заощадити ресурс роботи силової установки та пально-мастильних матеріалів, під час виконання ремонтно-відновлюваних робіт спеціалісти-ремонтники розгортають робочі місця 15, під час роботи пересувної майстерні ремонту озброєння і військової техніки поблизу стаціонарних пунктів для економії ресурсу силової установки можливе підключення до електромережі через рознімання 16 та пневмомережі через рознімання 8, вантажна платформа 9 служить для підвезення запасних частин, пально-мастильних матеріалів та агрегатів, при необхідності заміни агрегатів, які вийшли з ладу, використовується гідравлічна кран-стріла 11, для роботи електроінструменту виробляється електричний струм джерелом електроживлення 5, як і джерело нагнітання стислого повітря високого тиску 6, розміщено на рамі 3 самохідного шасі 1, при неможливості проведення ремонтно-відновлюваних робіт в польових умовах колісна техніка за допомогою пристрою для евакуації пошкодженої колісної техніки 10 в напівзавантаженому стані евакуюється для подальшого ремонту. Підвищення ефективності застосування пересувної майстерні ремонту озброєння і військової техніки, що заявляється, досягається за рахунок додаткового встановлення джерела нагнітання стислого повітря високого тиску, балонів накопичення стислого повітря високого тиску, пневмоінструменту, рознімання для підключення пневможивлення, вантажної платформи, пристрою для евакуації пошкодженої колісної техніки та гідравлічної кран-стріли. Дана пересувна майстерня ремонту озброєння і військової техніки дасть можливість якісно і в короткий термін виконати ремонтно-відновлювані роботи, полегшить роботу спеціалістівремонтників без залучення додаткових сил та засобів, за рахунок розміщення джерела електроживлення на рамі самохідного шасі робоча площа в кузові-фургоні збільшиться до 20 %, що дасть можливість додатково розгорнути робоче місце спеціалістам-ремонтникам. Джерела інформації: 1. Руководство по ремонтно-слесарной мастерской – М.: Военное издательство Министерства обороны СССР, 1967.-526 с. - аналог. 2. Подвижная автомобильная ремонтная мастерская ПАРМ - 1М: [руководство] - 4 изд. - М.: Военное издательство Министерства обороны СССР, 1980.-143 с. - прототип. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 Пересувна майстерня ремонту озброєння і військової техніки, що містить самохідне шасі, кузовфургон, при цьому самохідне шасі містить раму, силову установку, а кузов-фургон містить кранстрілу, джерело електроживлення, стелажі для робочих інструментів, електроінструмент, робочі місця для ремонту, рознімання для підключення зовнішнього електроживлення, причому кузовфургон розташований на самохідному шасі, яка відрізняється тим, що додатково містить джерело нагнітання стислого повітря високого тиску, балони накопичення стислого повітря високого тиску, пневмоінструмент, рознімання для підключення пневможивлення, вантажну платформу, пристрій для евакуації пошкодженої колісної техніки, при цьому джерело електроживлення та джерело нагнітання стислого повітря високого тиску закріплені на рамі самохідного шасі та з'єднані з силовою установкою, балони накопичення стислого повітря високого тиску розміщені попереду кузова-фургона, а рознімання для зовнішнього пневможивлення розміщені на кузові-фургоні, причому вантажну платформу розміщено позаду кузова-фургона, а пристрій для евакуації пошкодженої колісної техніки розміщений в задній 2 UA 77641 U частині рами самохідного шасі, при цьому кран-стріла виконана гідравлічною у вигляді окремого модуля, що розміщений позаду вантажної платформи, та з'єднана з силовою установкою. 3 UA 77641 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
