Електродинамічний сепаратор

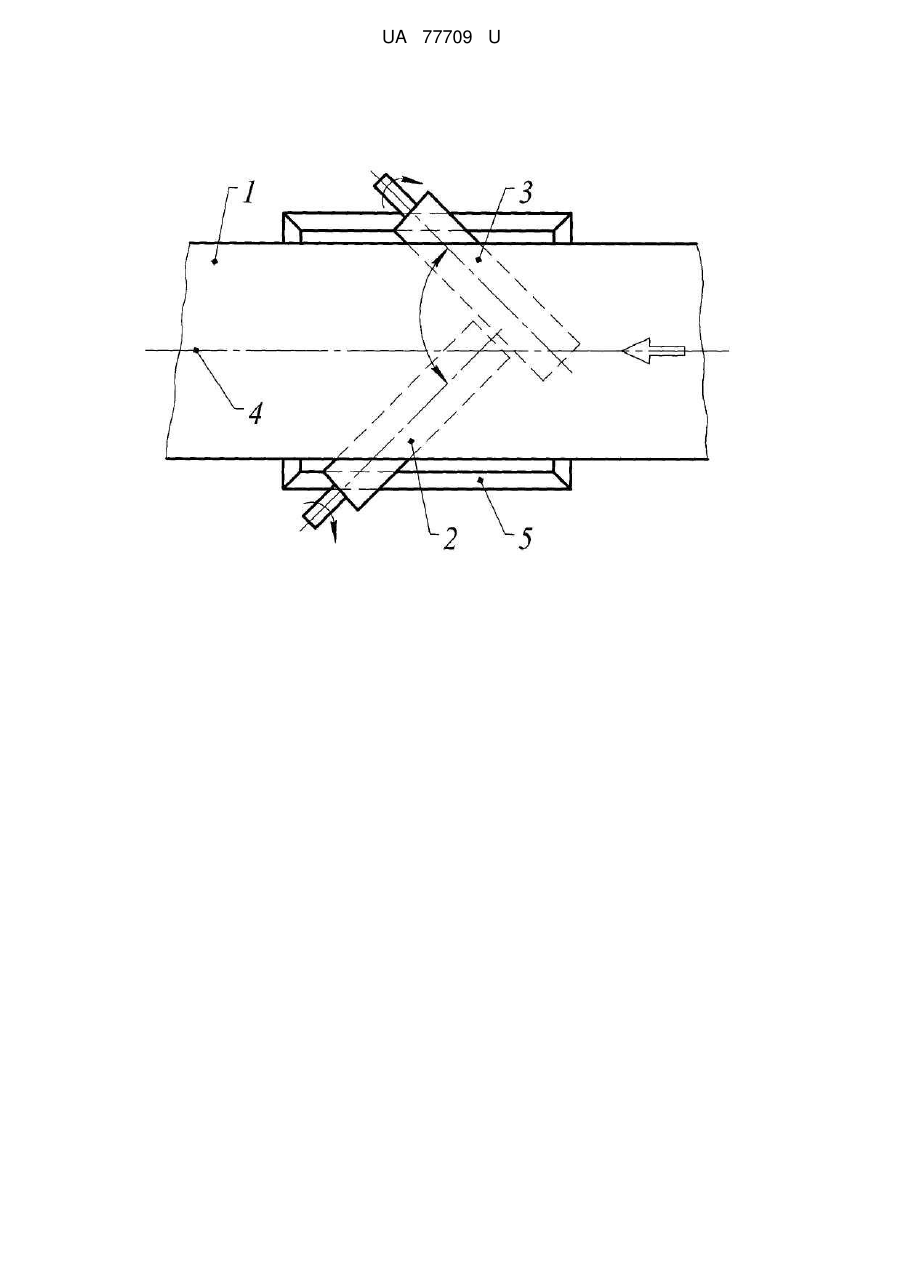

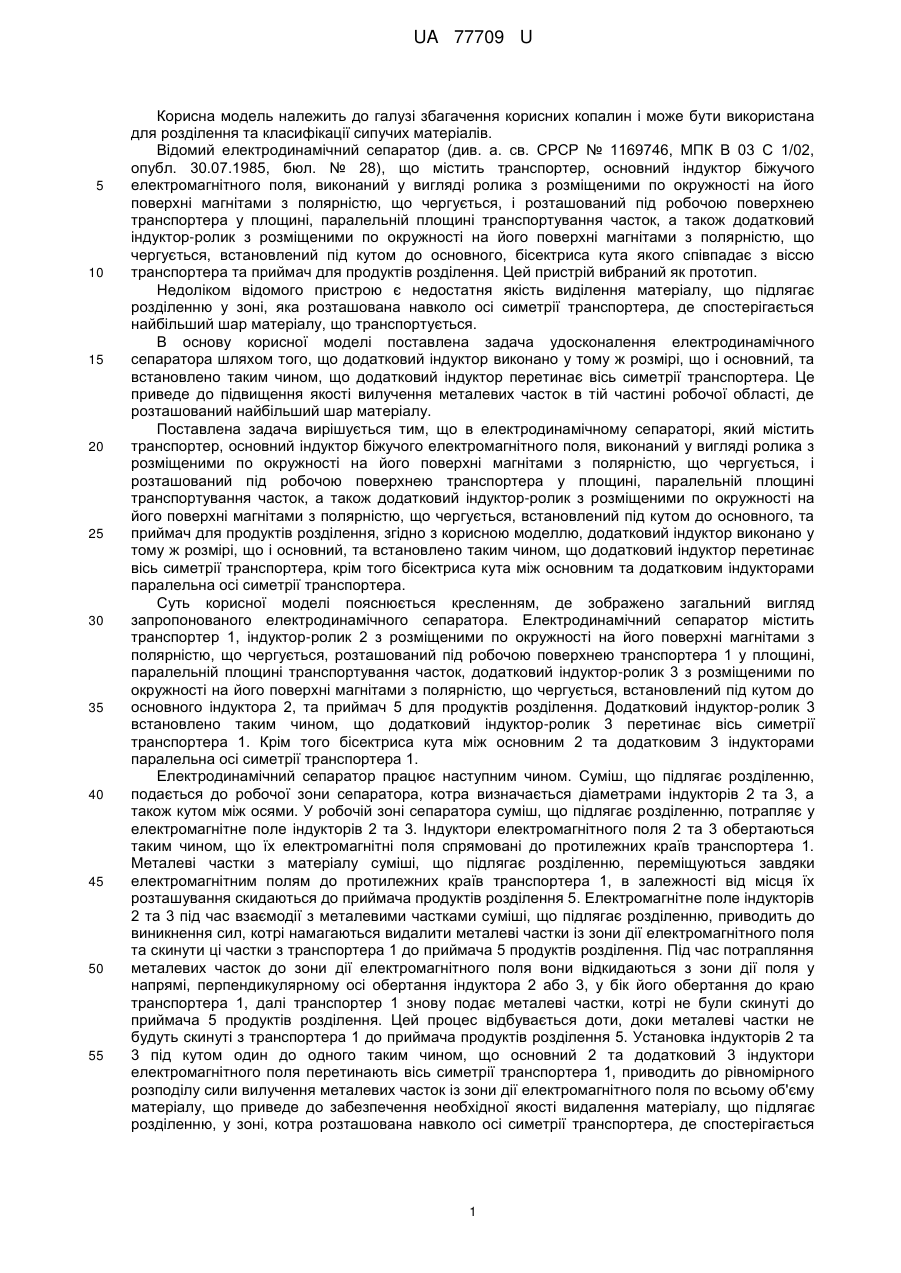

Реферат: UA 77709 U UA 77709 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі збагачення корисних копалин і може бути використана для розділення та класифікації сипучих матеріалів. Відомий електродинамічний сепаратор (див. а. св. СРСР № 1169746, МПК В 03 С 1/02, опубл. 30.07.1985, бюл. № 28), що містить транспортер, основний індуктор біжучого електромагнітного поля, виконаний у вигляді ролика з розміщеними по окружності на його поверхні магнітами з полярністю, що чергується, і розташований під робочою поверхнею транспортера у площині, паралельній площині транспортування часток, а також додатковий індуктор-ролик з розміщеними по окружності на його поверхні магнітами з полярністю, що чергується, встановлений під кутом до основного, бісектриса кута якого співпадає з віссю транспортера та приймач для продуктів розділення. Цей пристрій вибраний як прототип. Недоліком відомого пристрою є недостатня якість виділення матеріалу, що підлягає розділенню у зоні, яка розташована навколо осі симетрії транспортера, де спостерігається найбільший шар матеріалу, що транспортується. В основу корисної моделі поставлена задача удосконалення електродинамічного сепаратора шляхом того, що додатковий індуктор виконано у тому ж розмірі, що і основний, та встановлено таким чином, що додатковий індуктор перетинає вісь симетрії транспортера. Це приведе до підвищення якості вилучення металевих часток в тій частині робочої області, де розташований найбільший шар матеріалу. Поставлена задача вирішується тим, що в електродинамічному сепараторі, який містить транспортер, основний індуктор біжучого електромагнітного поля, виконаний у вигляді ролика з розміщеними по окружності на його поверхні магнітами з полярністю, що чергується, і розташований під робочою поверхнею транспортера у площині, паралельній площині транспортування часток, а також додатковий індуктор-ролик з розміщеними по окружності на його поверхні магнітами з полярністю, що чергується, встановлений під кутом до основного, та приймач для продуктів розділення, згідно з корисною моделлю, додатковий індуктор виконано у тому ж розмірі, що і основний, та встановлено таким чином, що додатковий індуктор перетинає вісь симетрії транспортера, крім того бісектриса кута між основним та додатковим індукторами паралельна осі симетрії транспортера. Суть корисної моделі пояснюється кресленням, де зображено загальний вигляд запропонованого електродинамічного сепаратора. Електродинамічний сепаратор містить транспортер 1, індуктор-ролик 2 з розміщеними по окружності на його поверхні магнітами з полярністю, що чергується, розташований під робочою поверхнею транспортера 1 у площині, паралельній площині транспортування часток, додатковий індуктор-ролик 3 з розміщеними по окружності на його поверхні магнітами з полярністю, що чергується, встановлений під кутом до основного індуктора 2, та приймач 5 для продуктів розділення. Додатковий індуктор-ролик 3 встановлено таким чином, що додатковий індуктор-ролик 3 перетинає вісь симетрії транспортера 1. Крім того бісектриса кута між основним 2 та додатковим 3 індукторами паралельна осі симетрії транспортера 1. Електродинамічний сепаратор працює наступним чином. Суміш, що підлягає розділенню, подається до робочої зони сепаратора, котра визначається діаметрами індукторів 2 та 3, а також кутом між осями. У робочій зоні сепаратора суміш, що підлягає розділенню, потрапляє у електромагнітне поле індукторів 2 та 3. Індуктори електромагнітного поля 2 та 3 обертаються таким чином, що їх електромагнітні поля спрямовані до протилежних країв транспортера 1. Металеві частки з матеріалу суміші, що підлягає розділенню, переміщуються завдяки електромагнітним полям до протилежних країв транспортера 1, в залежності від місця їх розташування скидаються до приймача продуктів розділення 5. Електромагнітне поле індукторів 2 та 3 під час взаємодії з металевими частками суміші, що підлягає розділенню, приводить до виникнення сил, котрі намагаються видалити металеві частки із зони дії електромагнітного поля та скинути ці частки з транспортера 1 до приймача 5 продуктів розділення. Під час потрапляння металевих часток до зони дії електромагнітного поля вони відкидаються з зони дії поля у напрямі, перпендикулярному осі обертання індуктора 2 або 3, у бік його обертання до краю транспортера 1, далі транспортер 1 знову подає металеві частки, котрі не були скинуті до приймача 5 продуктів розділення. Цей процес відбувається доти, доки металеві частки не будуть скинуті з транспортера 1 до приймача продуктів розділення 5. Установка індукторів 2 та 3 під кутом один до одного таким чином, що основний 2 та додатковий 3 індуктори електромагнітного поля перетинають вісь симетрії транспортера 1, приводить до рівномірного розподілу сили вилучення металевих часток із зони дії електромагнітного поля по всьому об'єму матеріалу, що приведе до забезпечення необхідної якості видалення матеріалу, що підлягає розділенню, у зоні, котра розташована навколо осі симетрії транспортера, де спостерігається 1 UA 77709 U 5 10 15 20 найбільший шар матеріалу, що транспортується. Найбільший ступінь видалення досягається, коли кут між індукторами сягає 30-150°. Запропонований електродинамічний сепаратор дозволить забезпечити необхідну якість видалення матеріалу, що підлягає розділенню за рахунок рівномірного розподілу сили вилучення металевих електропровідних часток із зони дії електромагнітного поля по всьому об'єму матеріалу, котрий підлягає розділенню. Крім того, при зменшенні швидкості обертання індукторів навколо своїх осей сепаратор працюватиме на вилучення феромагнітних металевих часток, що дозволить розширити його функціональні можливості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Електродинамічний сепаратор, що містить транспортер, основний індуктор біжучого електромагнітного поля, виконаний у вигляді ролика з розміщеними по окружності на його поверхні магнітами з полярністю, що чергується, і розташований під робочою поверхнею транспортера у площині, паралельній площині транспортування часток, а також додатковий індуктор-ролик з розміщеними по окружності на його поверхні магнітами з полярністю, що чергується, встановлений під кутом до основного, та приймач для продуктів розділення, який відрізняється тим, що додатковий індуктор виконано у тому ж розмірі, що і основний, та встановлено таким чином, що додатковий індуктор перетинає вісь симетрії транспортера, крім того бісектриса кута між основним та додатковим індукторами паралельна осі симетрії транспортера. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
