Тепловентилятор д.н. борченко

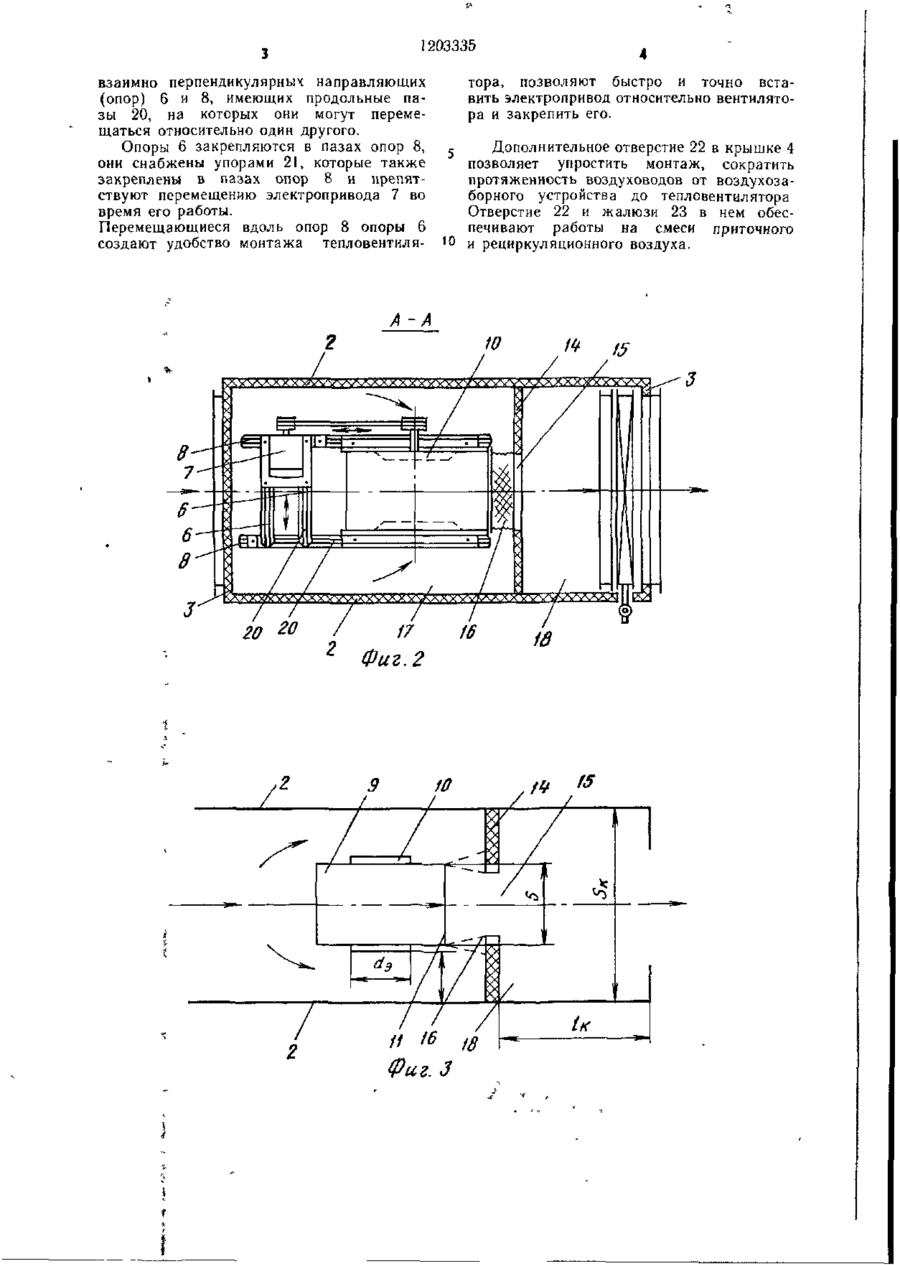

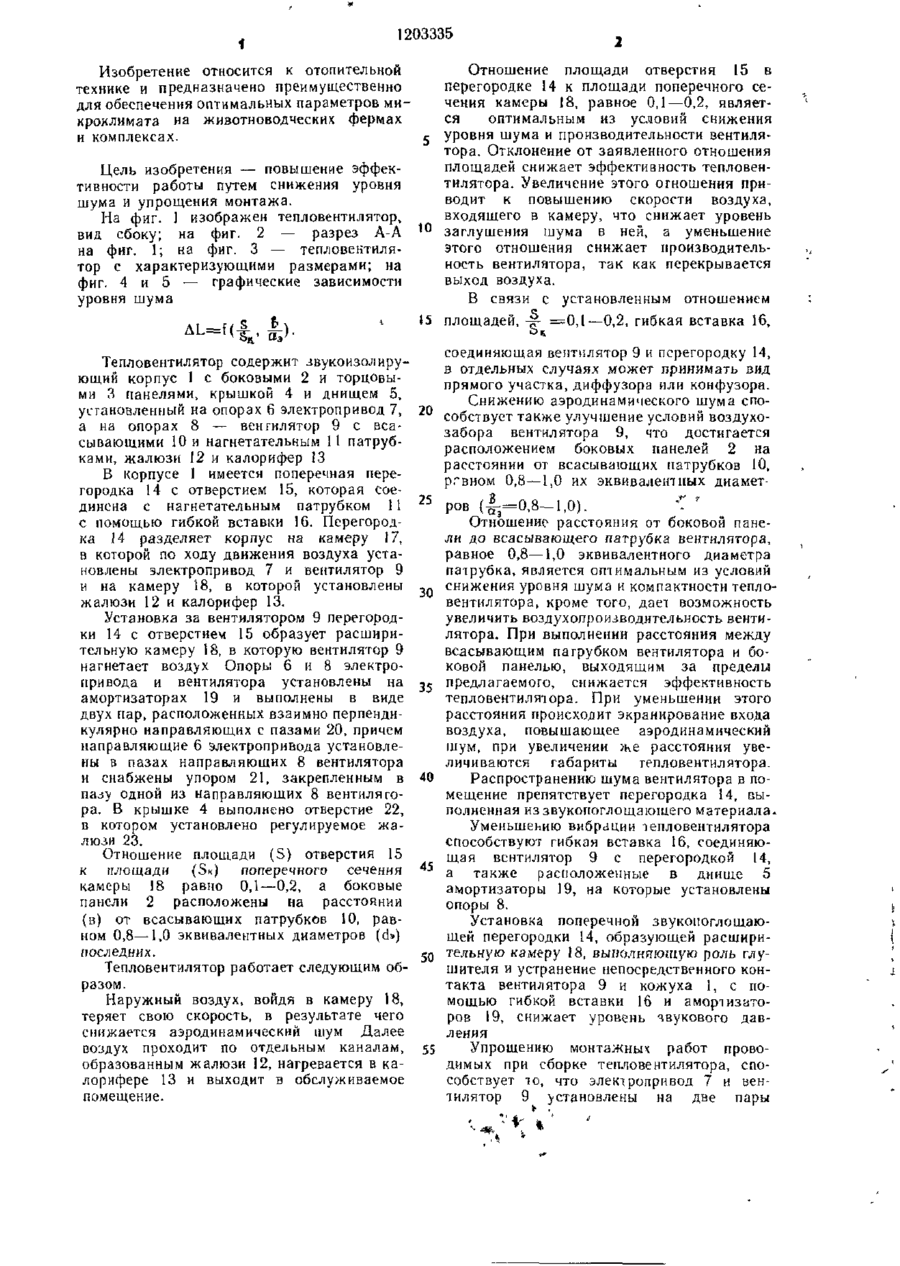

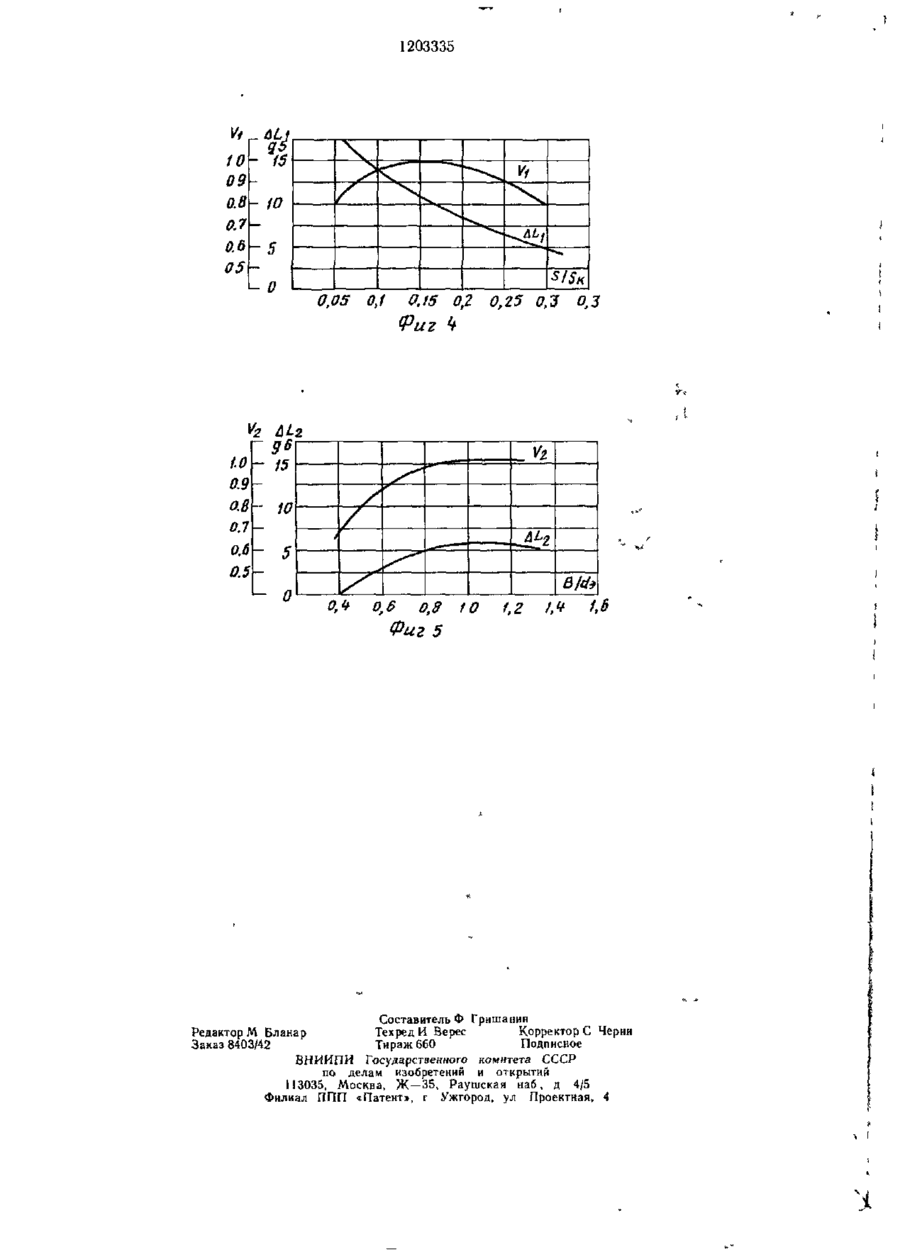

1 Тепловентилятор преимущественно для животноводческих помещений, содержащий корпус с входным и выходным отверстиями, с боковыми панелями, крышкой, днищем и поперечной перегородкой с отверстием, делящей корпус на две камеры, в первой из которых по ходу движения воздуха установлены на опорах вентилятор с всасывающими и нагнетательным патрубками и электропривод, а во второй — калорифер и жалюзи, отличающийся тем, чго, с целью повышения эффективности работы путем снижения уровня шума, отношение площади отверстия в поперечной перегородке к площади поперечного сечения второй камеры равно 0,1—0,2, d боковые навели расположены на расстоянии от всасывающих патрубков вентилятора, равном 0,8 — 1,0 эквивалентных диаметров последних 2 Тепловентилятор по п 1, отличающийся тем, что, с целью упрощения монтажа, опоры электропривода и вентилятора выполнены в виде двух пар расположенных взаимно перпендикулярно направляю щих с пазами, причем направляющие электропривода установлены в па^ах направ ляющих вентилятора и снабжены упорами, закрепленными в пазу одной из направляющих вентилятора 3 Тепловентилятор п о п J, отличающийся тем, что в крышке выполнено от версгие с регулируемым жалюзи 22 23 со со Фиг. / 1203335 Изобретение относится к отопительной технике и предназначено преимущественно для обеспечения оптимальных параметров ми кроклимата на животноводческих фермах и комплексах. Цель изобретения — повышение эффективности работы путем снижения уровня шума и упрощения монтажа. На фиг. 1 изображен тепловентилятор, вид сбоку; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — тепловентилятор с характеризующими размерами; на фиг. 4 и 5 — графические зависимости уровня шума Тепловентилятор содержит звукоизолирующий корпус I с боковыми 2 и торцовыми 3 панелями, крышкой 4 и днищем 5, установленный на опорах 6 электропривод 7, а на опорах 8 — вентилятор 9 с всасывающими 10 и нагнетательным 11 патрубками, жалюзи 12 и калорифер 13 В корпусе 1 имеется поперечная перегородка 14 с отверстием 15, которая соединена с нагнетательным патрубком 11 с помощью гибкой вставки 16. Перегородка 14 разделяет корпус на камеру 17, в которой по ходу движения воздуха установлены электропривод 7 и вентилятор 9 и на камеру 18, в которой установлены жалюзи 12 и калорифер 13. Установка за вентилятором 9 перегородки 14 с отверстием 15 образует расширительную камеру 18, в которую вентилятор 9 нагнетает воздух Опоры 6 и 8 электропривода и вентилятора установлены на амортизаторах 19 и выполнены в виде двух пар, расположенных взаимно перпендикулярно направляющих с пазами 20, причем направляющие б электропривода установлены в пазах направляющих 8 вентилятора и снабжены упором 21, закрепленным в паз) 0.8 - W 0.7 0.6 -5 05\ S/SH >- 0 0,05 0,1 0,15 0,2 0,25 0,3 0,3 Фиг Ч 96 i0 \ - 15 \ 0.9 as 0.7 0.6 0.5 / 10 / і - 5 0 Bjth 0,4 0,6 0,8 10 1,2 Фиг 5 Составитель Ф Гришанин Редактор М Бланар Техред И Верес Корректоре Черни Заказ 8403/42 Тираж 660 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент>, г Ужгород, ул Проектная, 4 Ч
