Герметичне силове ущільнення кабеля-тросу

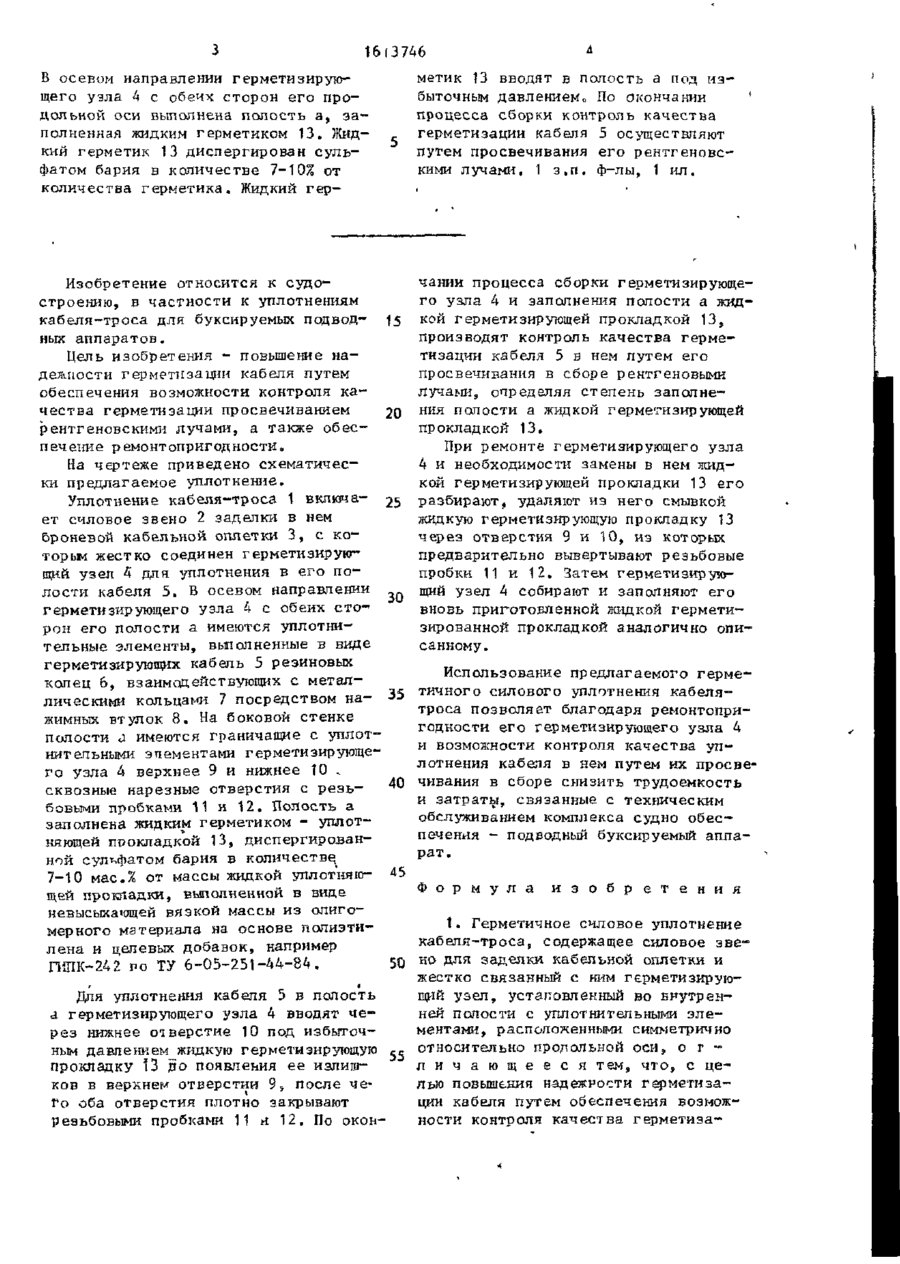

Изобретение относится к судостроению, в частности к уплотнению кабеля-троса для буксируемых подводных аппаратов,, Цель изобретения повышение надежности герметизации кабеля, а также обеспечение ремонтопригодности. Герметизирующий узел 4 жестко связан с силовым звеном 2. 16(3746 метик 13 вводят в полость а под и з быточным давлением,, По окончании процесса сборки контроль качества герметизации кабеля 5 осуществляют путем просвечивания его рентгеновскими лучами. 1 з . п . ф-лы, 1 ил. В осевом направлении герметизирующего узла А с обеих сторон его продольной оси выполнена полость а, з а полненная жидким герметикой 13, Жидкий герметик 13 диспергирован сульфатом бария в количестве 7-10% от количества герметика. Жидкий г е р Изобретение относится к судостроению, в частности к уплотнениям кабеля-троса для буксируемых подводных аппаратов. Цель изобретения - повышение надежности герметизации кабеля путем обеспечения возможности контроля к а чества герметизации просвечиванием рентгеновскими лучами, а также обеспечение ремонтопригодности. На чертеже приведено схематически предлагаемое уплотнение. Уплотнение кабеля-троса 1 включает силовое звено 2 заделки в нем броневой кабельной оплетки 3 , с к о торым жестко соединен герметизирующий узел 4 для уплотнения в его п о лости кабеля 5. В осевом направлении герметизирующего узла 4 с обеих с т о рон его полости а имеются уплотнительные элементы, выполненные в виде герметизирующих кабель 5 резиновых колец 6, взаимодействующих с металлическими кольцами 7 посредством нажимных втулок 8 . На боковой стенке полости а имеются граничащие с уплотнитепьными элементами герметизирующего узла 4 верхнее 9 и нижнее 10 . сквозные нарезные отверстия с р е з ь бовыми пробками 11 и 12. Полость а заполнена жидким герметикой - уплотняющей прокладкой 13, диспергированной сульфатом бария в количестве, 7-10 мас.% от массы жидкой уплотняющей прокладки, выполненной в виде невысыхающей вязкой массы из олигомерного материала на основе полиэтилена и целевых добавок, например ГИПК-242 по ТУ 6-05-251-44-84. чании процесса сборки герметизирующего узла 4 и заполнения полости а жид15 кой герметизирующей прокладкой 13, производят контроль качества герметизации кабеля 5 в нем путем его просвечивания в сборе рентгеновыми лучами, определяя степень заполнеJQ ния полости а жидкой герметизирующей прокладкой 13. При ремонте герметизирующего узла 4 и необходимости замены в нем жидкой герметизирующей прокладки 13 его 5 разбирают, удаляют из него смывкой 2 жидкую герметизирующую прокладку 13 через отверстия 9 и 10, из которых предварительно вывертывают резьбовые пробки 11 и 12, Затем герметизирующий узел 4 собирают и заполняют его 30 вновь приготовленной жидкой герметизированной прокладкой аналогично описанному. Использование предлагаемого герметичного силового уплотнения кабеля35 троса позволяет благодаря ремонтопригодности его герметизирующего узла 4 и возможности контроля качества уплотнения кабеля в нем путем их просве40 чивания в сборе снизить трудоемкость и затраты, связанные с техническим обслуживанием комплекса судно о б е с печения - подводный буксируемый аппарат. 45 Ф о р м у л а и з о б р е т е н и я 1. Герметичное силовое уплотнение кабеля-троса, содержащее силовое з в е 50 но для заделки кабельной оплетки и жестко связанный с ним герметизирующий у з е л , установленный во внутренДля уплотнения кабеля 5 в полость ней полости с уплотни тельными э л е а герметизирующего узла 4 вводят ч е ментами, расположенными симметрично р е з нижнее отверстие 10 под избыточным давлением_жидкую герметизирующую 55 относительно продольной оси, о т л и ч а ю щ е е с я тем, ч т о , с цепрокладку 13 до появления ее излишлью повышения надежности герметизаков в верхнем отверстии 9, после чеции кабеля путем обеспечения возможго оба отверстия плотно закрывают ности контроля качества герметизарезьбовыми пробками 11 и 12, По окоь 5 6 1613746 ции просвечиванием рентгеновскими лубария в количестве 7-10% от количечамн, а также для обеспечения ремонства герметика. топригодности, герметизируюіций узел 2, Уплотнение кабеля-троса по п . 1 , снабжен жидким герметикой, размещен- , о т л и ч а ю щ е е с я тем, что ным во внутренней полости под избыжидкий герметик выполнен в виде точным давлением и содержащим сульфат ГиЇЇК-242 на основе полиэтилена. Редактор А.Лежнина Составитель Ж.Головей Техред М.Ходанич • Корректор М.Пожо Заказ 3880 Тираж 465 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
