Спосіб регулювання рівня сигналу

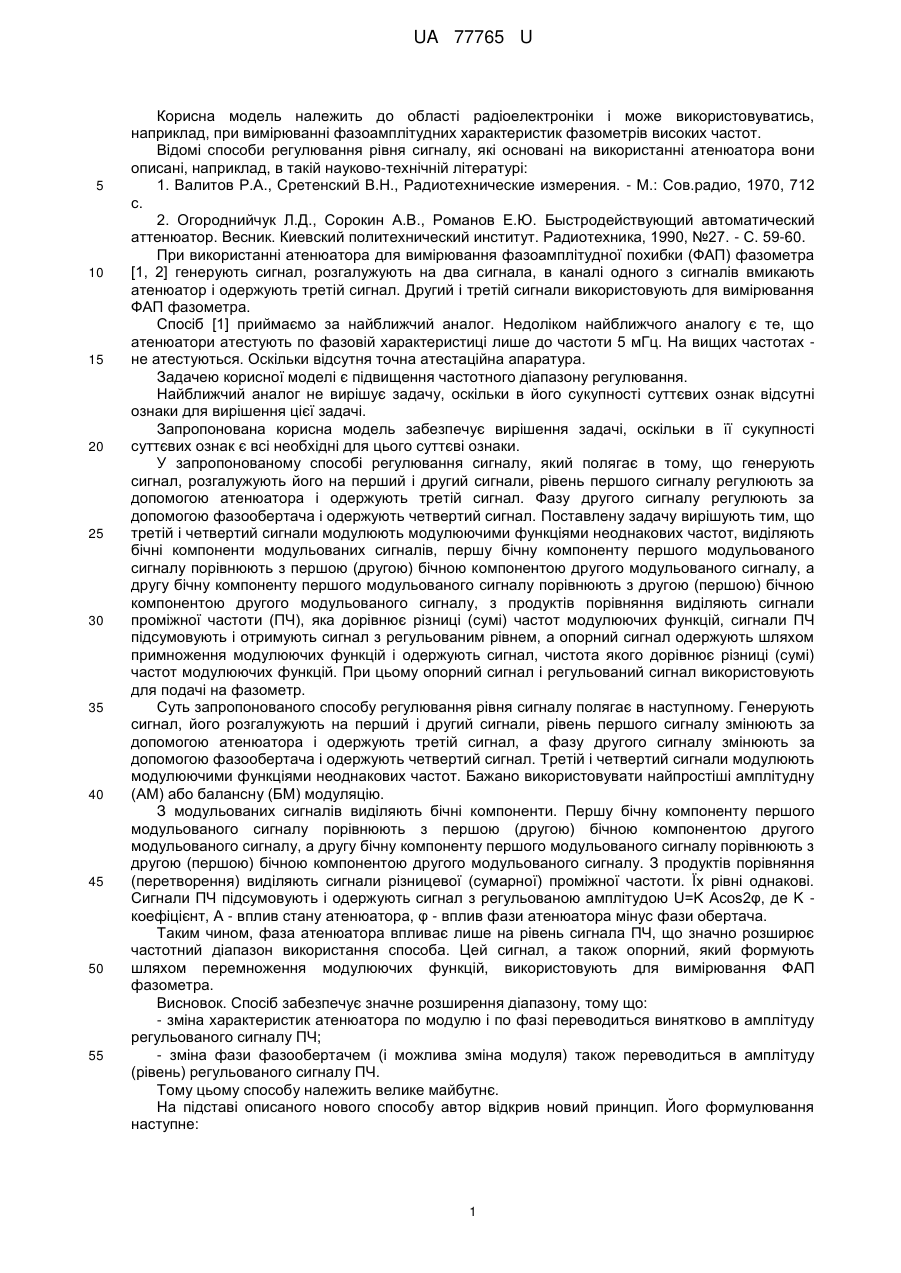

Реферат: UA 77765 U UA 77765 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області радіоелектроніки і може використовуватись, наприклад, при вимірюванні фазоамплітудних характеристик фазометрів високих частот. Відомі способи регулювання рівня сигналу, які основані на використанні атенюатора вони описані, наприклад, в такій науково-технічній літературі: 1. Валитов Р.А., Сретенский В.Н., Радиотехнические измерения. - М.: Сов.радио, 1970, 712 с. 2. Огороднийчук Л.Д., Сорокин А.В., Романов Е.Ю. Быстродействующий автоматический аттенюатор. Весник. Киевский политехнический институт. Радиотехника, 1990, №27. - С. 59-60. При використанні атенюатора для вимірювання фазоамплітудної похибки (ФАП) фазометра [1, 2] генерують сигнал, розгалужують на два сигнала, в каналі одного з сигналів вмикають атенюатор і одержують третій сигнал. Другий і третій сигнали використовують для вимірювання ФАП фазометра. Спосіб [1] приймаємо за найближчий аналог. Недоліком найближчого аналогу є те, що атенюатори атестують по фазовій характеристиці лише до частоти 5 мГц. На вищих частотах не атестуються. Оскільки відсутня точна атестаційна апаратура. Задачею корисної моделі є підвищення частотного діапазону регулювання. Найближчий аналог не вирішує задачу, оскільки в його сукупності суттєвих ознак відсутні ознаки для вирішення цієї задачі. Запропонована корисна модель забезпечує вирішення задачі, оскільки в її сукупності суттєвих ознак є всі необхідні для цього суттєві ознаки. У запропонованому способі регулювання сигналу, який полягає в тому, що генерують сигнал, розгалужують його на перший і другий сигнали, рівень першого сигналу регулюють за допомогою атенюатора і одержують третій сигнал. Фазу другого сигналу регулюють за допомогою фазообертача і одержують четвертий сигнал. Поставлену задачу вирішують тим, що третій і четвертий сигнали модулюють модулюючими функціями неоднакових частот, виділяють бічні компоненти модульованих сигналів, першу бічну компоненту першого модульованого сигналу порівнюють з першою (другою) бічною компонентою другого модульованого сигналу, а другу бічну компоненту першого модульованого сигналу порівнюють з другою (першою) бічною компонентою другого модульованого сигналу, з продуктів порівняння виділяють сигнали проміжної частоти (ПЧ), яка дорівнює різниці (сумі) частот модулюючих функцій, сигнали ПЧ підсумовують і отримують сигнал з регульованим рівнем, а опорний сигнал одержують шляхом примноження модулюючих функцій і одержують сигнал, чистота якого дорівнює різниці (сумі) частот модулюючих функцій. При цьому опорний сигнал і регульований сигнал використовують для подачі на фазометр. Суть запропонованого способу регулювання рівня сигналу полягає в наступному. Генерують сигнал, його розгалужують на перший і другий сигнали, рівень першого сигналу змінюють за допомогою атенюатора і одержують третій сигнал, а фазу другого сигналу змінюють за допомогою фазообертача і одержують четвертий сигнал. Третій і четвертий сигнали модулюють модулюючими функціями неоднакових частот. Бажано використовувати найпростіші амплітудну (AM) або балансну (БМ) модуляцію. З модульованих сигналів виділяють бічні компоненти. Першу бічну компоненту першого модульованого сигналу порівнюють з першою (другою) бічною компонентою другого модульованого сигналу, а другу бічну компоненту першого модульованого сигналу порівнюють з другою (першою) бічною компонентою другого модульованого сигналу. З продуктів порівняння (перетворення) виділяють сигнали різницевої (сумарної) проміжної частоти. Їх рівні однакові. Сигнали ПЧ підсумовують і одержують сигнал з регульованою амплітудою U=K Acos2φ, де K коефіцієнт, А - вплив стану атенюатора, φ - вплив фази атенюатора мінус фази обертача. Таким чином, фаза атенюатора впливає лише на рівень сигнала ПЧ, що значно розширює частотний діапазон використання способа. Цей сигнал, а також опорний, який формують шляхом перемноження модулюючих функцій, використовують для вимірювання ФАП фазометра. Висновок. Спосіб забезпечує значне розширення діапазону, тому що: - зміна характеристик атенюатора по модулю і по фазі переводиться винятково в амплітуду регульованого сигналу ПЧ; - зміна фази фазообертачем (і можлива зміна модуля) також переводиться в амплітуду (рівень) регульованого сигналу ПЧ. Тому цьому способу належить велике майбутнє. На підставі описаного нового способу автор відкрив новий принцип. Його формулювання наступне: 1 UA 77765 U 5 10 "Принцип регулювання рівня сигналу Л.Д. Огороднійчука полягає в тому, що генерують сигнал, розгалужують його на перший і другий сигнали, рівень першого сигналу змінюють за допомогою атенюатора, а фазу другого сигналу змінюють за допомогою фазообертача, отримані третій і четвертий сигнали модулюють модулюючими сигналами неодинаковых частот, бічні компоненти перехресно зрівнюють і отримуюють п′ятий і шостий сигнали, частота яких рівна сумі або різниці частот модулюючих сигналів, їх підсумовують і отримують сьомий сигнал, фаза якого стабільна, а рівень міняється при зміні рівня третього сигналу і фази четвертого сигналу". Новий принцип забезпечує стабільність фази сьомого сигналу і зміну його рівня при зміні рівня третього сигналу і фази четвертого сигналу, оптимальний режим роботи схеми і автоматизацію вимірювань і розширення вверх частотного діапазону. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Спосіб регулювання рівня сигналу, що включає генерування сигналу, розгалуження його на перший і другий сигнали, рівень першого сигналу змінюють за допомогою атенюатора і одержують третій сигнал, який відрізняється тим, що фазу другого сигналу змінюють за допомогою фазообертача і одержують четвертий сигнал, який, як і третій сигнал, модулюють модулюючими функціями неоднакових частот, виділяють бічні компоненти (БК) модульованих сигналів (МС), першу БК першого МС порівнюють з першою (другою) БК другого МС, а другу БК першого МС порівнюють з другою (першою) БК другого МС, з продуктів порівняння (перетворення) виділяють сигнали різницевої (сумарної) проміжної частоти (ПЧ) частот модулюючих функцій, їх підсумовують і одержують регульований по рівню сигнал, який, як і опорний сигнал, що одержують шляхом перемноження модулючих функцій, використовують для вимірювання фазоамплітудної похибки фазометра. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
