Береговий відчіп для звільнення риболовних блешень від підводних зачепів

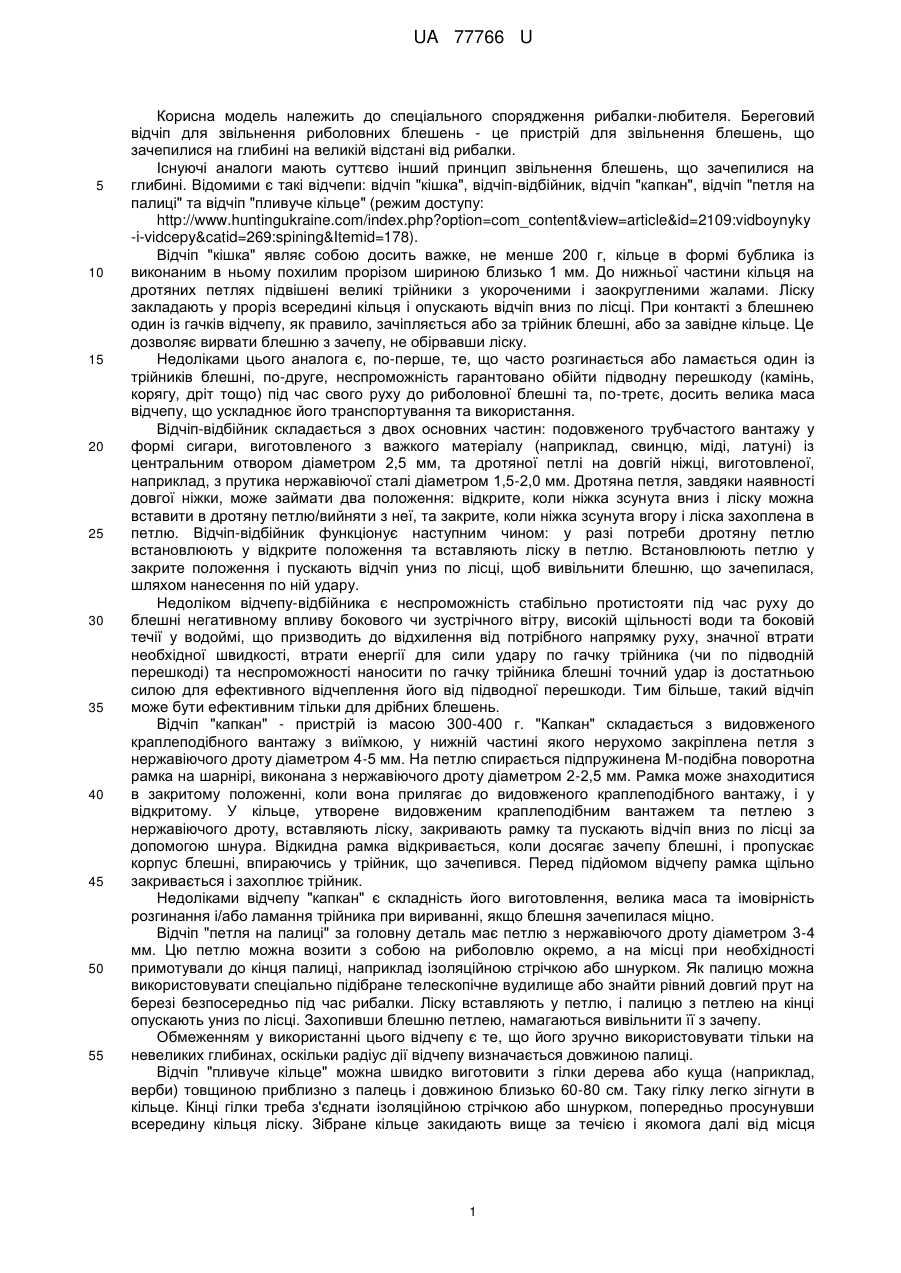

Реферат: UA 77766 U UA 77766 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до спеціального спорядження рибалки-любителя. Береговий відчіп для звільнення риболовних блешень - це пристрій для звільнення блешень, що зачепилися на глибині на великій відстані від рибалки. Існуючі аналоги мають суттєво інший принцип звільнення блешень, що зачепилися на глибині. Відомими є такі відчепи: відчіп "кішка", відчіп-відбійник, відчіп "капкан", відчіп "петля на палиці" та відчіп "пливуче кільце" (режим доступу: http://www.huntingukraine.com/index.php?option=com_content&view=article&id=2109:vidboynyky -i-vidcepy&catid=269:spining&Itemid=178). Відчіп "кішка" являє собою досить важке, не менше 200 г, кільце в формі бублика із виконаним в ньому похилим прорізом шириною близько 1 мм. До нижньої частини кільця на дротяних петлях підвішені великі трійники з укороченими і заокругленими жалами. Ліску закладають у проріз всередині кільця і опускають відчіп вниз по лісці. При контакті з блешнею один із гачків відчепу, як правило, зачіпляється або за трійник блешні, або за завідне кільце. Це дозволяє вирвати блешню з зачепу, не обірвавши ліску. Недоліками цього аналога є, по-перше, те, що часто розгинається або ламається один із трійників блешні, по-друге, неспроможність гарантовано обійти підводну перешкоду (камінь, корягу, дріт тощо) під час свого руху до риболовної блешні та, по-третє, досить велика маса відчепу, що ускладнює його транспортування та використання. Відчіп-відбійник складається з двох основних частин: подовженого трубчастого вантажу у формі сигари, виготовленого з важкого матеріалу (наприклад, свинцю, міді, латуні) із центральним отвором діаметром 2,5 мм, та дротяної петлі на довгій ніжці, виготовленої, наприклад, з прутика нержавіючої сталі діаметром 1,5-2,0 мм. Дротяна петля, завдяки наявності довгої ніжки, може займати два положення: відкрите, коли ніжка зсунута вниз і ліску можна вставити в дротяну петлю/вийняти з неї, та закрите, коли ніжка зсунута вгору і ліска захоплена в петлю. Відчіп-відбійник функціонує наступним чином: у разі потреби дротяну петлю встановлюють у відкрите положення та вставляють ліску в петлю. Встановлюють петлю у закрите положення і пускають відчіп униз по лісці, щоб вивільнити блешню, що зачепилася, шляхом нанесення по ній удару. Недоліком відчепу-відбійника є неспроможність стабільно протистояти під час руху до блешні негативному впливу бокового чи зустрічного вітру, високій щільності води та боковій течії у водоймі, що призводить до відхилення від потрібного напрямку руху, значної втрати необхідної швидкості, втрати енергії для сили удару по гачку трійника (чи по підводній перешкоді) та неспроможності наносити по гачку трійника блешні точний удар із достатньою силою для ефективного відчеплення його від підводної перешкоди. Тим більше, такий відчіп може бути ефективним тільки для дрібних блешень. Відчіп "капкан" - пристрій із масою 300-400 г. "Капкан" складається з видовженого краплеподібного вантажу з виїмкою, у нижній частині якого нерухомо закріплена петля з нержавіючого дроту діаметром 4-5 мм. На петлю спирається підпружинена М-подібна поворотна рамка на шарнірі, виконана з нержавіючого дроту діаметром 2-2,5 мм. Рамка може знаходитися в закритому положенні, коли вона прилягає до видовженого краплеподібного вантажу, і у відкритому. У кільце, утворене видовженим краплеподібним вантажем та петлею з нержавіючого дроту, вставляють ліску, закривають рамку та пускають відчіп вниз по лісці за допомогою шнура. Відкидна рамка відкривається, коли досягає зачепу блешні, і пропускає корпус блешні, впираючись у трійник, що зачепився. Перед підйомом відчепу рамка щільно закривається і захоплює трійник. Недоліками відчепу "капкан" є складність його виготовлення, велика маса та імовірність розгинання і/або ламання трійника при вириванні, якщо блешня зачепилася міцно. Відчіп "петля на палиці" за головну деталь має петлю з нержавіючого дроту діаметром 3-4 мм. Цю петлю можна возити з собою на риболовлю окремо, а на місці при необхідності примотували до кінця палиці, наприклад ізоляційною стрічкою або шнурком. Як палицю можна використовувати спеціально підібране телескопічне вудилище або знайти рівний довгий прут на березі безпосередньо під час рибалки. Ліску вставляють у петлю, і палицю з петлею на кінці опускають униз по лісці. Захопивши блешню петлею, намагаються вивільнити її з зачепу. Обмеженням у використанні цього відчепу є те, що його зручно використовувати тільки на невеликих глибинах, оскільки радіус дії відчепу визначається довжиною палиці. Відчіп "пливуче кільце" можна швидко виготовити з гілки дерева або куща (наприклад, верби) товщиною приблизно з палець і довжиною близько 60-80 см. Таку гілку легко зігнути в кільце. Кінці гілки треба з'єднати ізоляційною стрічкою або шнурком, попередньо просунувши всередину кільця ліску. Зібране кільце закидають вище за течією і якомога далі від місця 1 UA 77766 U 5 10 15 20 25 30 35 40 45 50 55 60 зачеплення. Потім, поки кільце пливе, різкими рухами вудилища намагаються скинути блешню з зачепу. Недоліками даного відчепу є те, що його зручно використовувати тільки на невеликих глибинах. За найближчий аналог прийнятий відчіп "Рятівник", відомий із RU31706 "Риболовний відчіп", що являє собою корпус, виготовлений з двох, з'єднаних між собою пластин, який містить робочий орган (у вигляді гачка) для відчіплювання блешні, при цьому корпус має пристосування (спеціальний паз), для переміщення відчепу уздовж ліски до блешні, що зачепилася, а на кінці корпусу, що протилежний кінцю з робочим органом, знаходиться місце для кріплення шнура, яким відчіп після використання витягають з води. Для звільнення блешні відчіп опускають вниз по лісці. Досягнувши блешні, відчіп шнуром відтягують назад, щоб робочим органом відчепу (гачком) зачепити та вивільнити блешню. Обмеженням найближчого аналога є його низька ефективність, особливо за наявності течії: ефективність цього відчепу у стоячих водоймах становить 80-90 %, за наявності невеликої або середньої течії - 30-40 %. В основу корисної моделі поставлена задача створення максимально ефективного відчепу, тобто із практично гарантованим результатом звільнення риболовних блешень від підводних зачепів (перешкод) у водоймі, які знаходяться на значній відстані від рибалки. Поставлена задача вирішується тим, що створенням берегового відчепу для звільнення риболовних блешень від підводних зачепів, що містить корпус 1, обладнаний робочим органом для відчіплювання, а також пристосуванням 3 для переміщення відчепу уздовж ліски та місцем (вушком) 4 для прикріплення до відчепу шнура, а робочим органом відчепу є виготовлена з металевого дроту направлена вперед і вверх вилка V-подібної форми 2 із внутрішнім заокругленням, при цьому корпус 1 відчепу виготовлений зі свинцю і має сигароподібну форму, а пристосуванням 3 для переміщення відчепу уздовж ліски служать розташовані на верхній стороні корпуса дротяні кільця. Звільнення блешні, що зачепилася під водою відбувається наступним чином. По пропущеній крізь кільця лісці відчіп під власною вагою швидко пересувається донизу і, подолавши опір води, досягає гачка трійника блешні, здійснює акцентований удар по ньому, що й призводить до відчеплення гачка від підводної перешкоди. Пропонована корисна модель забезпечує практично гарантоване звільнення риболовних блешень від підводних зачепів (перешкод) у водоймі. Технічним результатом корисної моделі є створення берегового відчепу для звільнення риболовних блешень, який забезпечує швидке, надійне й ефективне звільнення риболовних блешень від зачепів у складних умовах водойми. Суть корисної моделі пояснюють креслення. Фіг. 1 - вигляд збоку на береговий відчіп для звільнення риболовних блешень. Фіг. 2 - вигляд зверху на береговий відчіп для звільнення риболовних блешень. Експериментальний зразок пристрою "Береговий відчіп для звільнення риболовних блешень" дозволив на практиці звільнити від зачепів під водою 100 % риболовних блешень, які в ході проведення контрольних випробувань були спеціально зачеплені за різні підводні перешкоди, на різній відстані від берега та на різній глибині. Таким чином, практичні випробування корисної моделі довели, що береговий відчіп для звільнення риболовних блешень - це ефективний пристрій для визволення риболовних блешень від підводних зачепів на великій відстані від рибалки, який знаходиться на сухому березі водойму, в човні тощо. Вся інформація, що міститься в даному технічному описі, є достовірною й базується на тестуванні та результатах практичних випробувань. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Береговий відчіп для звільнення риболовних блешень від підводних зачепів, що містить корпус, обладнаний робочим органом для відчіплювання, а також пристосуванням для переміщення відчепу уздовж ліски та місцем для прикріплення до відчепу шнура, який відрізняється тим, що робочим органом відчепу є виготовлена з металевого дроту і направлена вперед й вверх вилка V-подібної форми із внутрішнім заокругленням. 2. Береговий відчіп за п. 1, який відрізняється тим, що корпус виготовлений зі свинцю імає сигароподібну форму. 3. Береговий відчіп за п. 1, який відрізняється тим, що пристосуванням для переміщення уздовж ліски є розташовані на верхній стороні корпуса дротяні кільця. 2 UA 77766 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
