Спосіб формування фазового зсуву
Формула / Реферат

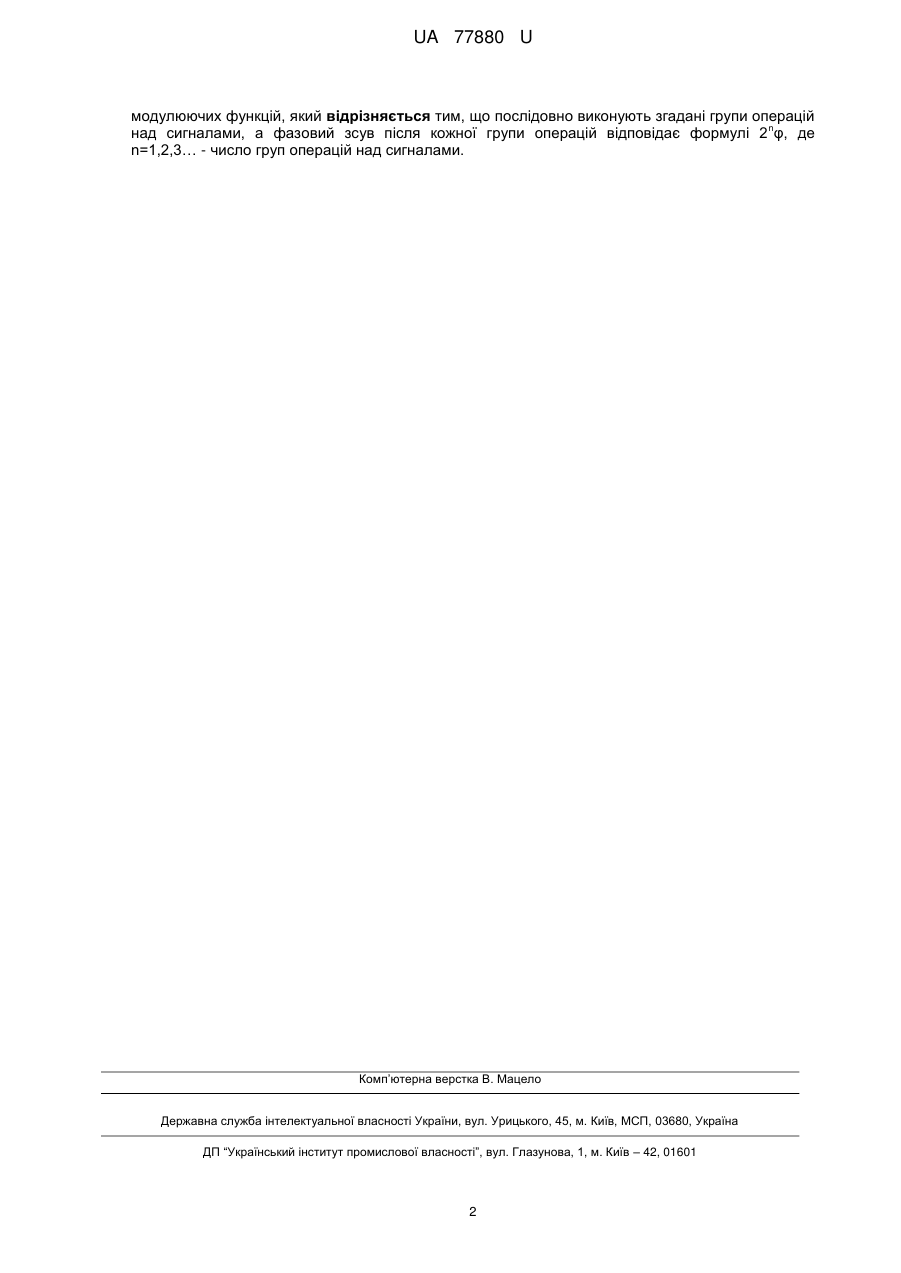

Спосіб формування фазового зсуву у відповідності з яким перший і другий сигнали, фазовий зсув між якими φ, модулюють модулюючими функціями неоднакових частот, з модульованих сигналів виділяють бічні компоненти, які перехресно порівнюють і одержують два сигнали однакових рівнів, з фазовим зсувом 2φ, частота яких дорівнює сумі або різниці частот модулюючих функцій, яка відрізняється тим, що послідовно виконують згадані групи операцій над сигналами, а фазовий зсув після кожної групи операцій відповідає формулі 2nφ, де n=1,2,3… - число груп операцій над сигналами.
Текст

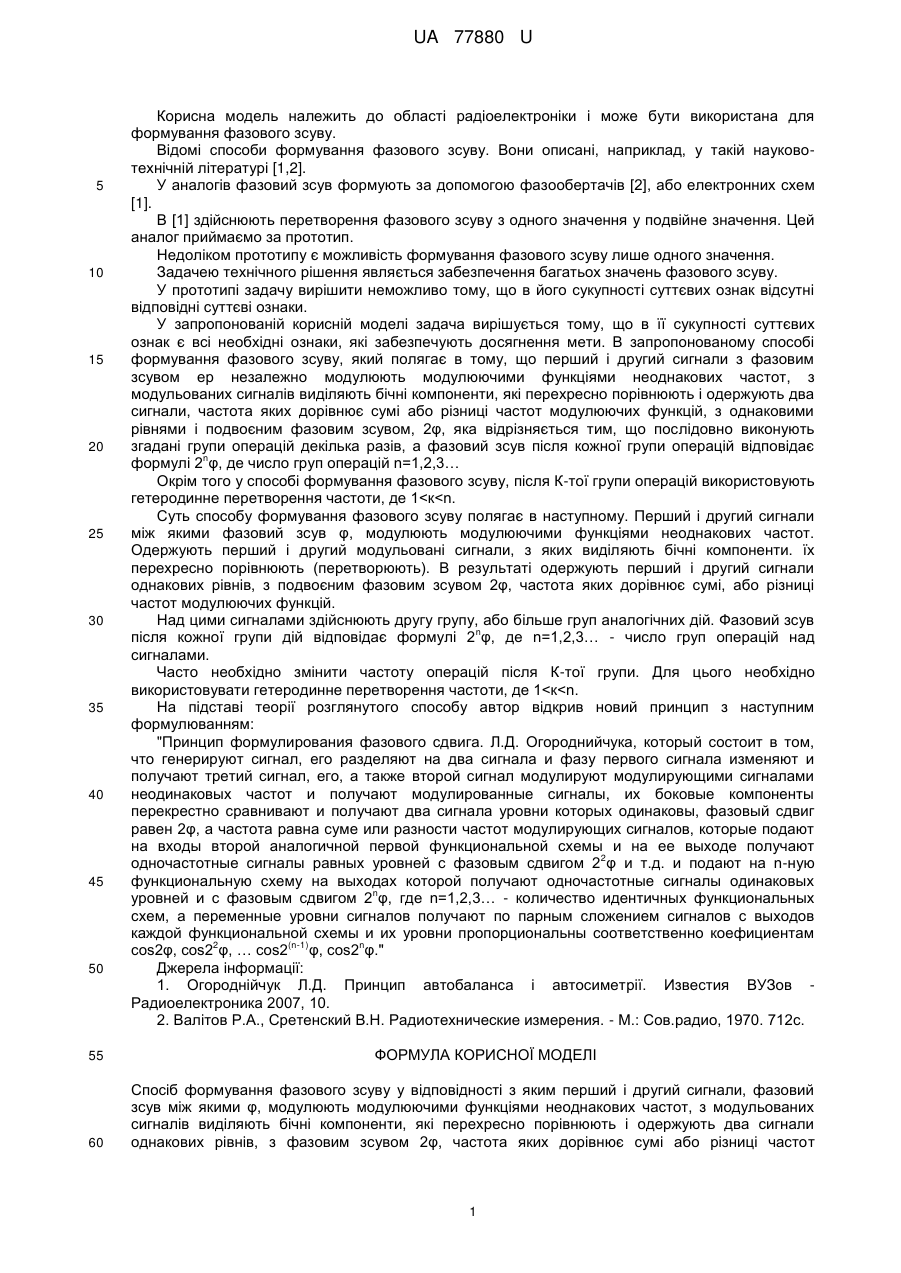

Реферат: UA 77880 U UA 77880 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області радіоелектроніки і може бути використана для формування фазового зсуву. Відомі способи формування фазового зсуву. Вони описані, наприклад, у такій науковотехнічній літературі [1,2]. У аналогів фазовий зсув формують за допомогою фазообертачів [2], або електронних схем [1]. В [1] здійснюють перетворення фазового зсуву з одного значення у подвійне значення. Цей аналог приймаємо за прототип. Недоліком прототипу є можливість формування фазового зсуву лише одного значення. Задачею технічного рішення являється забезпечення багатьох значень фазового зсуву. У прототипі задачу вирішити неможливо тому, що в його сукупності суттєвих ознак відсутні відповідні суттєві ознаки. У запропонованій корисній моделі задача вирішується тому, що в її сукупності суттєвих ознак є всі необхідні ознаки, які забезпечують досягнення мети. В запропонованому способі формування фазового зсуву, який полягає в тому, що перший і другий сигнали з фазовим зсувом ер незалежно модулюють модулюючими функціями неоднакових частот, з модульованих сигналів виділяють бічні компоненти, які перехресно порівнюють і одержують два сигнали, частота яких дорівнює сумі або різниці частот модулюючих функцій, з однаковими рівнями і подвоєним фазовим зсувом, 2φ, яка відрізняється тим, що послідовно виконують згадані групи операцій декілька разів, а фазовий зсув після кожної групи операцій відповідає n формулі 2 φ, де число груп операцій n=1,2,3… Окрім того у способі формування фазового зсуву, після К-тої групи операцій використовують гетеродинне перетворення частоти, де 1
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for formation of phase shift
Автори англійськоюOhorodniichyk Leonid Dmytrovych
Назва патенту російськоюСпособ формирования фазового сдвига
Автори російськоюОгороднийчук Леонид Дмитриевич
МПК / Мітки
МПК: G01R 27/00
Мітки: спосіб, фазового, формування, зсуву
