Рама з багатошарового клеєного шпону змінної жорсткості з криволінійними накладками

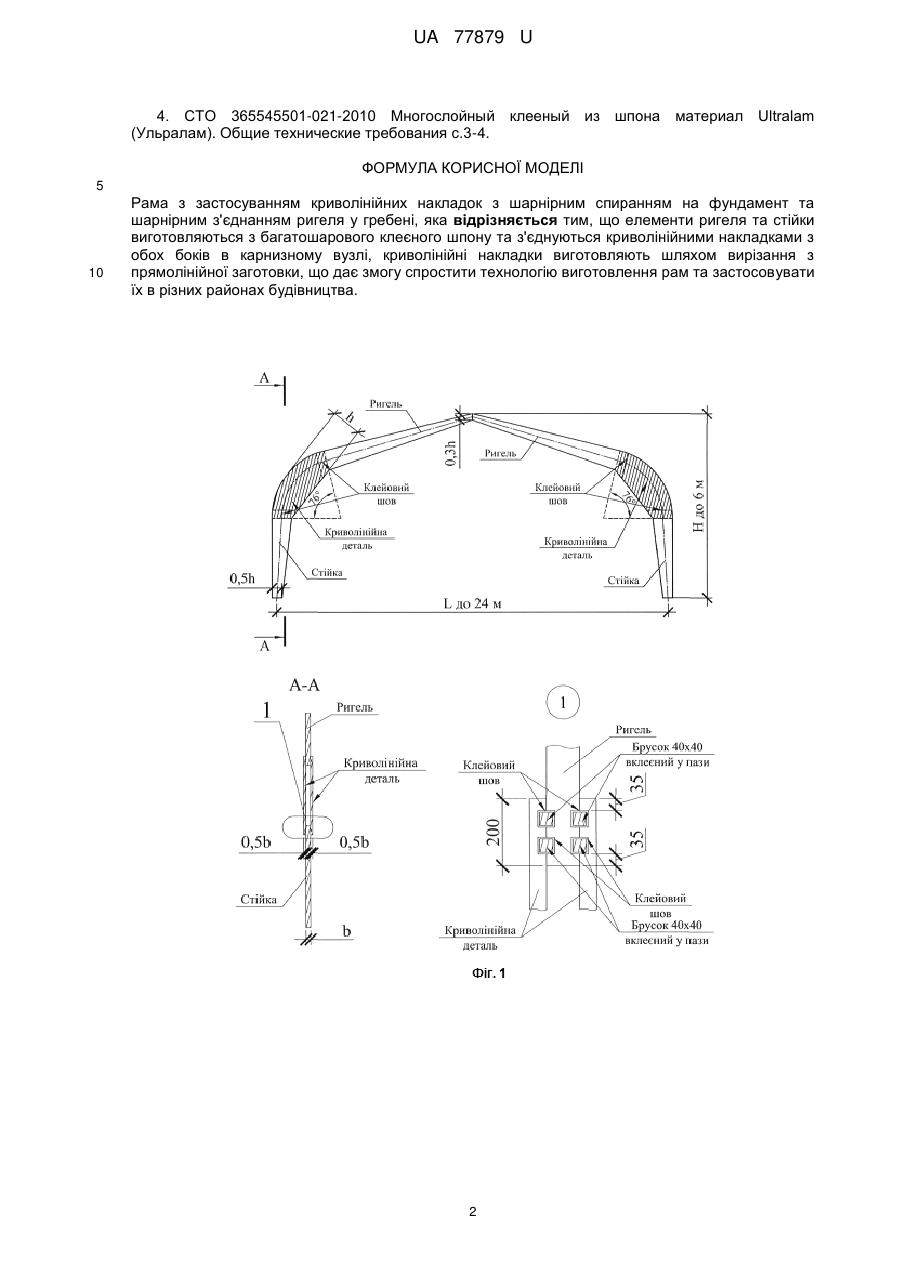

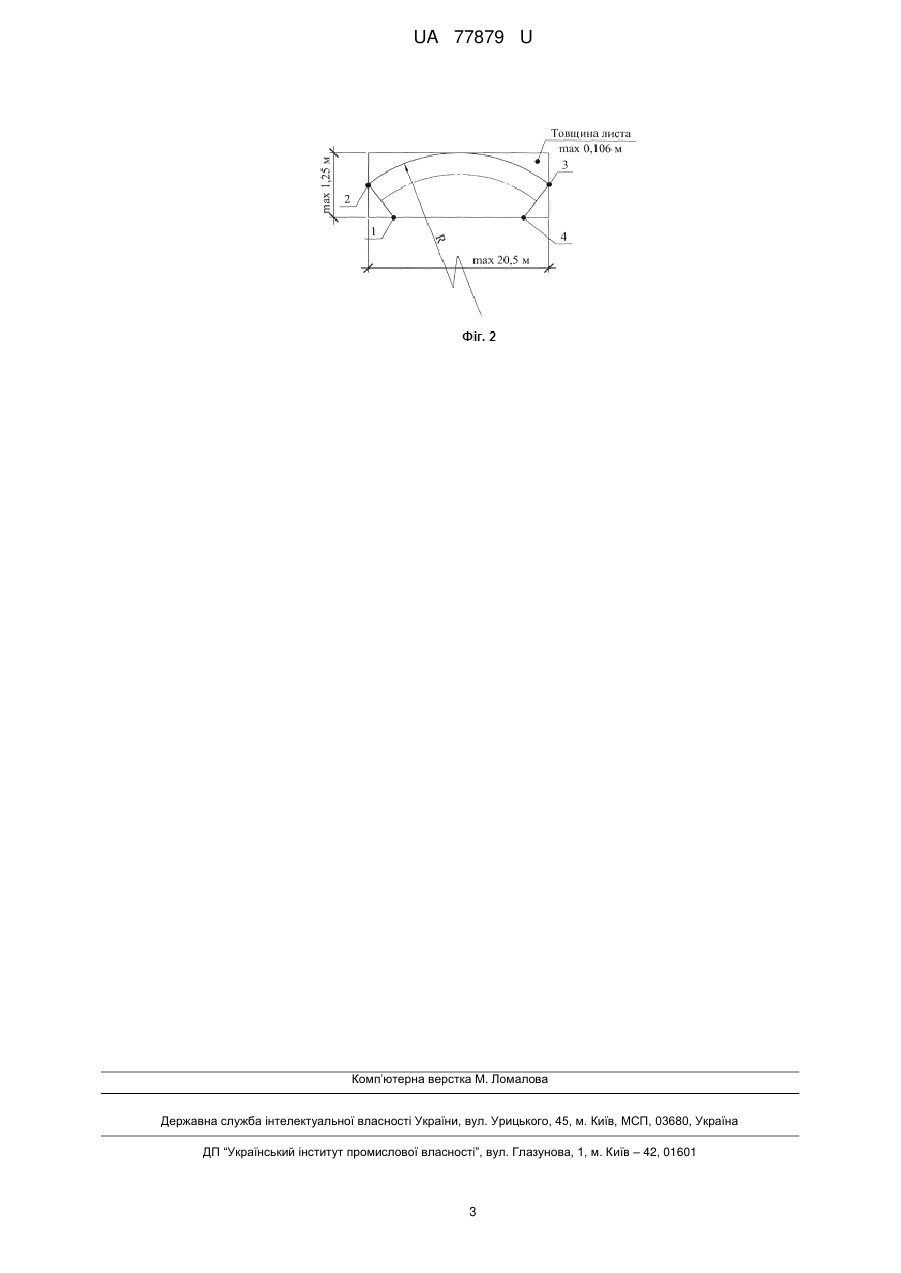

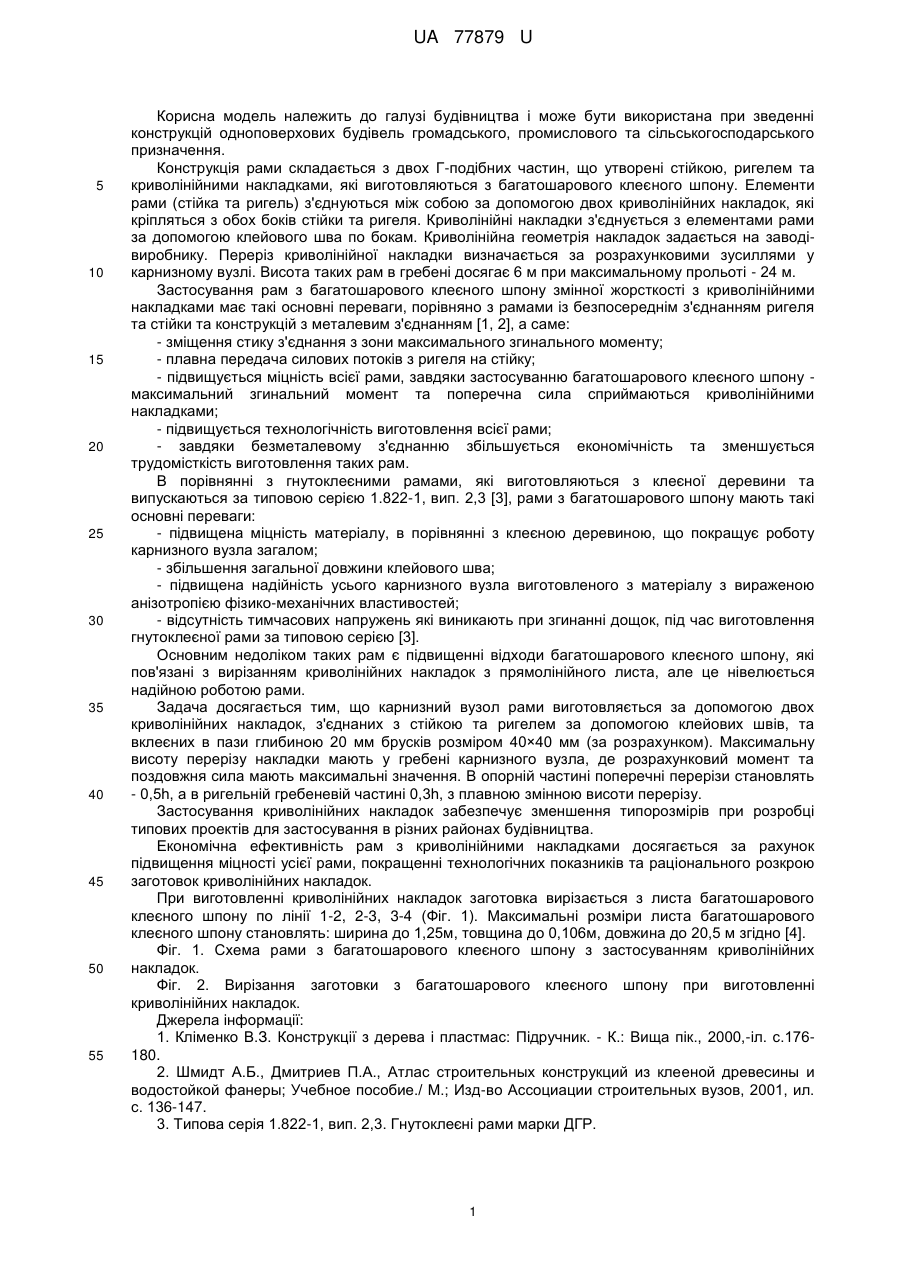

Реферат: Рама з застосуванням криволінійних накладок з шарнірним спиранням на фундамент та шарнірним з'єднанням ригеля у гребені. Елементи ригеля та стійки виготовляються з багатошарового клеєного шпону та з'єднуються криволінійними накладками з обох боків в карнизному вузлі. Криволінійні накладки виготовляються шляхом вирізання з прямолінійної заготовки, що дає змогу спростити технологію виготовлення рам та застосовувати їх в різних районах будівництва. UA 77879 U (12) UA 77879 U UA 77879 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва і може бути використана при зведенні конструкцій одноповерхових будівель громадського, промислового та сільськогосподарського призначення. Конструкція рами складається з двох Г-подібних частин, що утворені стійкою, ригелем та криволінійними накладками, які виготовляються з багатошарового клеєного шпону. Елементи рами (стійка та ригель) з'єднуються між собою за допомогою двох криволінійних накладок, які кріпляться з обох боків стійки та ригеля. Криволінійні накладки з'єднується з елементами рами за допомогою клейового шва по бокам. Криволінійна геометрія накладок задається на заводівиробнику. Переріз криволінійної накладки визначається за розрахунковими зусиллями у карнизному вузлі. Висота таких рам в гребені досягає 6 м при максимальному прольоті - 24 м. Застосування рам з багатошарового клеєного шпону змінної жорсткості з криволінійними накладками має такі основні переваги, порівняно з рамами із безпосереднім з'єднанням ригеля та стійки та конструкцій з металевим з'єднанням [1, 2], а саме: - зміщення стику з'єднання з зони максимального згинального моменту; - плавна передача силових потоків з ригеля на стійку; - підвищується міцність всієї рами, завдяки застосуванню багатошарового клеєного шпону максимальний згинальний момент та поперечна сила сприймаються криволінійними накладками; - підвищується технологічність виготовлення всієї рами; - завдяки безметалевому з'єднанню збільшується економічність та зменшується трудомісткість виготовлення таких рам. В порівнянні з гнутоклеєними рамами, які виготовляються з клеєної деревини та випускаються за типовою серією 1.822-1, вип. 2,3 [3], рами з багатошарового шпону мають такі основні переваги: - підвищена міцність матеріалу, в порівнянні з клеєною деревиною, що покращує роботу карнизного вузла загалом; - збільшення загальної довжини клейового шва; - підвищена надійність усього карнизного вузла виготовленого з матеріалу з вираженою анізотропією фізико-механічних властивостей; - відсутність тимчасових напружень які виникають при згинанні дощок, під час виготовлення гнутоклеєної рами за типовою серією [3]. Основним недоліком таких рам є підвищенні відходи багатошарового клеєного шпону, які пов'язані з вирізанням криволінійних накладок з прямолінійного листа, але це нівелюється надійною роботою рами. Задача досягається тим, що карнизний вузол рами виготовляється за допомогою двох криволінійних накладок, з'єднаних з стійкою та ригелем за допомогою клейових швів, та вклеєних в пази глибиною 20 мм брусків розміром 40×40 мм (за розрахунком). Максимальну висоту перерізу накладки мають у гребені карнизного вузла, де розрахунковий момент та поздовжня сила мають максимальні значення. В опорній частині поперечні перерізи становлять - 0,5h, а в ригельній гребеневій частині 0,3h, з плавною змінною висоти перерізу. Застосування криволінійних накладок забезпечує зменшення типорозмірів при розробці типових проектів для застосування в різних районах будівництва. Економічна ефективність рам з криволінійними накладками досягається за рахунок підвищення міцності усієї рами, покращенні технологічних показників та раціонального розкрою заготовок криволінійних накладок. При виготовленні криволінійних накладок заготовка вирізається з листа багатошарового клеєного шпону по лінії 1-2, 2-3, 3-4 (Фіг. 1). Максимальні розміри листа багатошарового клеєного шпону становлять: ширина до 1,25м, товщина до 0,106м, довжина до 20,5 м згідно [4]. Фіг. 1. Схема рами з багатошарового клеєного шпону з застосуванням криволінійних накладок. Фіг. 2. Вирізання заготовки з багатошарового клеєного шпону при виготовленні криволінійних накладок. Джерела інформації: 1. Кліменко В.З. Конструкції з дерева і пластмас: Підручник. - К.: Вища пік., 2000,-іл. с.176180. 2. Шмидт А.Б., Дмитриев П.А., Атлас строительных конструкций из клееной древесины и водостойкой фанеры; Учебное пособие./ М.; Изд-во Ассоциации строительных вузов, 2001, ил. с. 136-147. 3. Типова серія 1.822-1, вип. 2,3. Гнутоклеєні рами марки ДГР. 1 UA 77879 U 4. СТО 365545501-021-2010 Многослойный клееный из шпона материал Ultralam (Ульралам). Общие технические требования с.3-4. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Рама з застосуванням криволінійних накладок з шарнірним спиранням на фундамент та шарнірним з'єднанням ригеля у гребені, яка відрізняється тим, що елементи ригеля та стійки виготовляються з багатошарового клеєного шпону та з'єднуються криволінійними накладками з обох боків в карнизному вузлі, криволінійні накладки виготовляють шляхом вирізання з прямолінійної заготовки, що дає змогу спростити технологію виготовлення рам та застосовувати їх в різних районах будівництва. 2 UA 77879 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
