Машинка закаточна напівавтоматична
Формула / Реферат

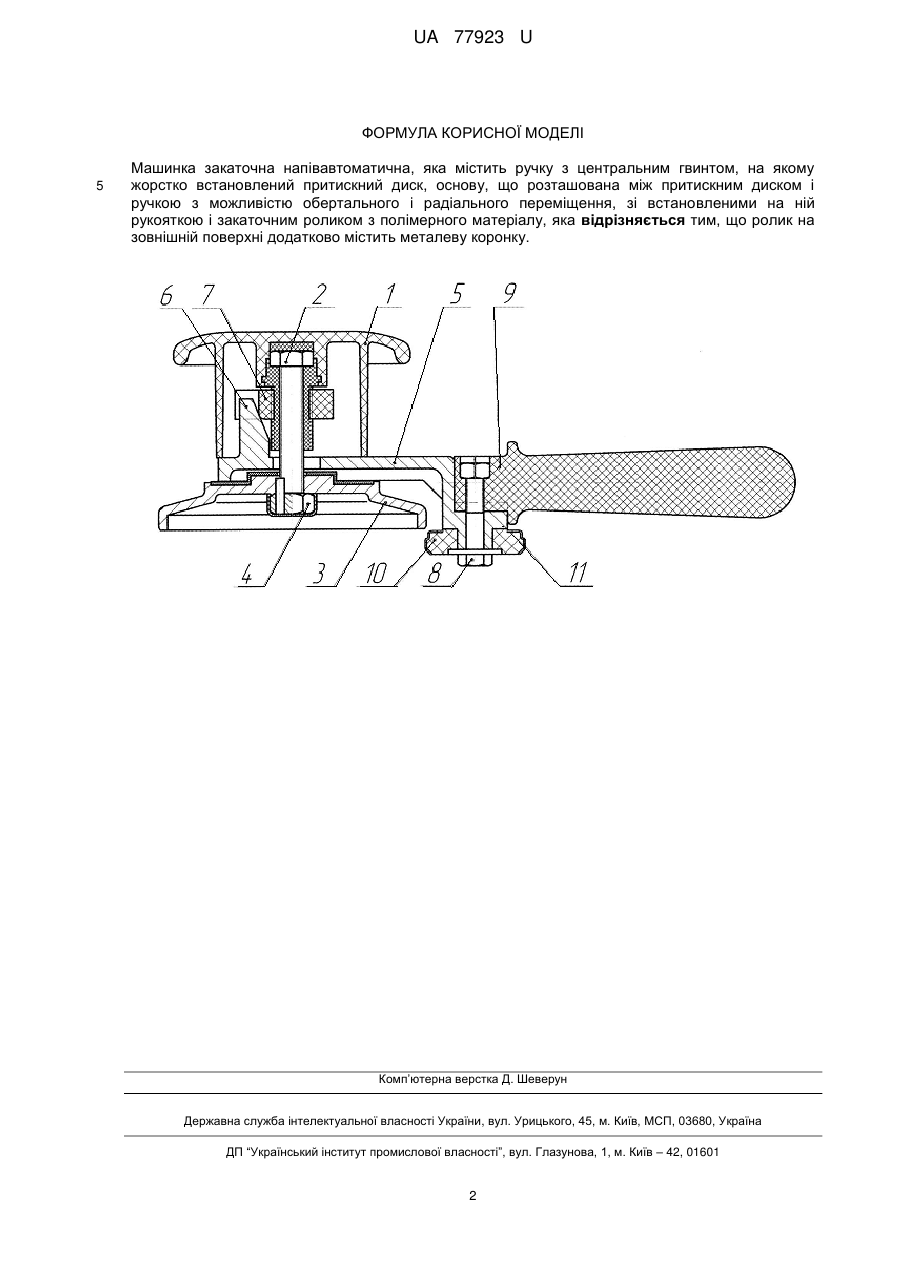

Машинка закаточна напівавтоматична, яка містить ручку з центральним гвинтом, на якому жорстко встановлений притискний диск, основу, що розташована між притискним диском і ручкою з можливістю обертального і радіального переміщення, зі встановленими на ній рукояткою і закаточним роликом з полімерного матеріалу, яка відрізняється тим, що ролик на зовнішній поверхні додатково містить металеву коронку.
Текст
Реферат: Машинка закаточна напівавтоматична містить ручку з центральним гвинтом, на якому жорстко встановлений притискний диск, основу, що розташована між притискним диском і ручкою з можливістю обертального і радіального переміщення. На основі встановлені рукоятка і закаточний ролик з полімерного матеріалу. Ролик на зовнішній поверхні додатково містить металеву коронку. UA 77923 U (54) МАШИНКА ЗАКАТОЧНА НАПІВАВТОМАТИЧНА UA 77923 U UA 77923 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі народного господарства, а саме до виготовлення пристроїв для герметичного закупорювання скляних банок металевими кришками, головним чином, при домашній консервації. Відомий пристрій для герметичного закупорювання скляних банок металевими кришками (патент України № 73261, опубл. 10.09.2012р.), який містить ручку з центральним гвинтом, на якому жорстко встановлений притискний диск, основу, розташовану між притискним диском і ручкою з можливістю обертального і радіального переміщення, зі встановленим на ній закаточним роликом і рукояткою. Недоліком відомої конструкції є : - зменшений експлуатаційний ресурс закаточного ролика через знос його зовнішньої поверхні, яка безпосередньо взаємодіє з металевою кришкою в процесі закатки скляної банки; - недостатня надійність закаточної машинки. Ця конструкція є найближчою по функціональному призначенню і технічному результату, що заявляється, і прийнята нами за прототип. У основу корисної моделі поставлена задача удосконалення машинки закаточної шляхом зміни конструкції закаточного ролика. Поставлена задача вирішується тим, що у машинці закаточній напівавтоматичній, яка містить ручку з центральним гвинтом, на якому жорстко встановлений притискний диск, основу, що розташована між притискним диском і ручкою з можливістю обертального і радіального переміщення, зі встановленими на ній рукояткою і закаточним роликом з полімерного матеріалу, згідно з корисною моделлю, ролик на зовнішній поверхні додатково містить металеву коронку. Як полімерний матеріал може бути використаний, наприклад, хостаформ С9021 тощо. Конструкція машинки, яка заявляється, співпадає з прототипом по ряду основних конструктивних ознак. Загальними ознаками є: - ручка з центральним гвинтом, на якому жорстко встановлений притискний диск; - основа, розташована між притискним диском і ручкою з можливістю обертального і радіального переміщення; - рукоятка; - закаточний ролик з полімерного матеріалу. Відмітними ознаками є: - металева коронка на зовнішній поверхні ролика. Технічний результат, що заявляється: - підвищення надійності машинки; - підвищення експлуатаційного ресурсу. Причинно-наслідковий зв'язок між існуючими ознаками пропонованого рішення і одержаним технічним результатом забезпечує нові технічні характеристики, які дозволяють разом з відомими ознаками одержати технічний результат, позначений в постановці задачі. Корисна модель пояснюється кресленням, на якому представлено загальний вигляд машинки в розрізі. Машинка закаточна напівавтоматична містить ручку 1 з центральним гвинтом 2, на якому жорстко встановлений притискний диск 3, зафіксований гайкою 4. Основа 5 рухомо розташована між притискним диском 3 і ручкою 1 і містить кулачок 6, який взаємодіє з гайкою 7. До основи 5 за допомогою болта 8 приєднані рукоятка 9 і закаточний ролик 10 з металевою коронкою 11. Працює машинка закаточна напівавтоматична наступним чином. Лівою рукою беруть машинку за ручку 1 і обертають рукоятку 9 проти годинникової стрілки до легкого упору. Після цього рукоятку 9 переміщають від центру і машинку притискним диском 3 встановлюють на металеву кришку і притискують лівою рукою ручку1. Правою рукою обертають рукоятку 9 за годинниковою стрілкою. При обертанні основи 5 кулачок 6 обертає ходову гайку 7, яка переміщається по різьбі гвинта 2 вниз і впливає на кулачок 6, переміщаючи його разом з основою 5 і закаточним роликом 10 до центру банки. При цьому ролик 10 через коронку 11 впливає на обід металевої кришки, поступово деформуючи його і тим самим щільно притискуючи гумове кільце до шийки скляної банки. Після 7 обертів переміщення ролика 10 припиняється і процес закатки закінчується. 1 UA 77923 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Машинка закаточна напівавтоматична, яка містить ручку з центральним гвинтом, на якому жорстко встановлений притискний диск, основу, що розташована між притискним диском і ручкою з можливістю обертального і радіального переміщення, зі встановленими на ній рукояткою і закаточним роликом з полімерного матеріалу, яка відрізняється тим, що ролик на зовнішній поверхні додатково містить металеву коронку. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюSemi-automatic closing machine
Автори англійськоюDolberh Volodymyr Isakovych
Назва патенту російськоюМашинка закаточная полуавтоматическая
Автори російськоюДольберг Владимир Исакович
