Машинка закаточна напівавтоматична для закупорювання скляних банок металевими кришками

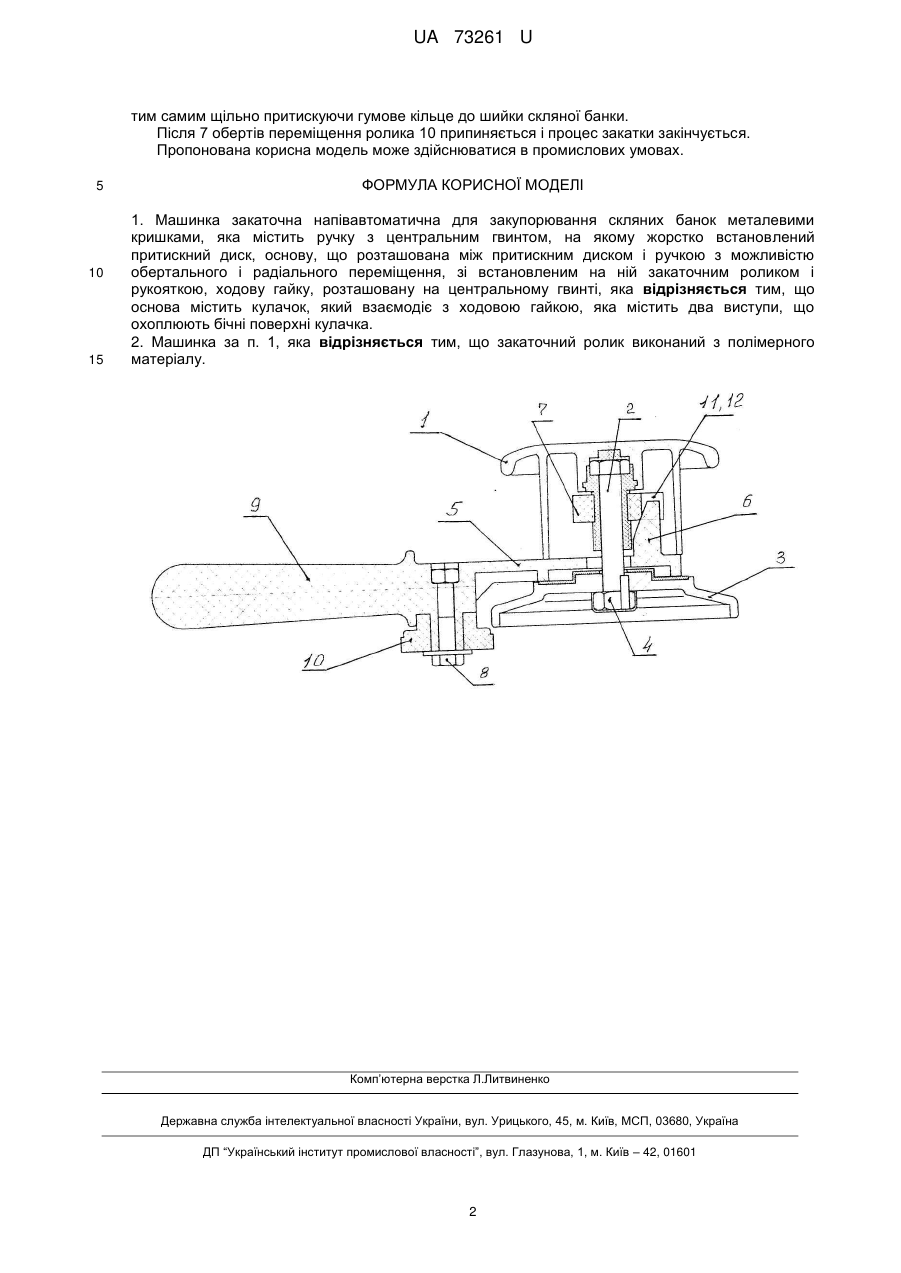

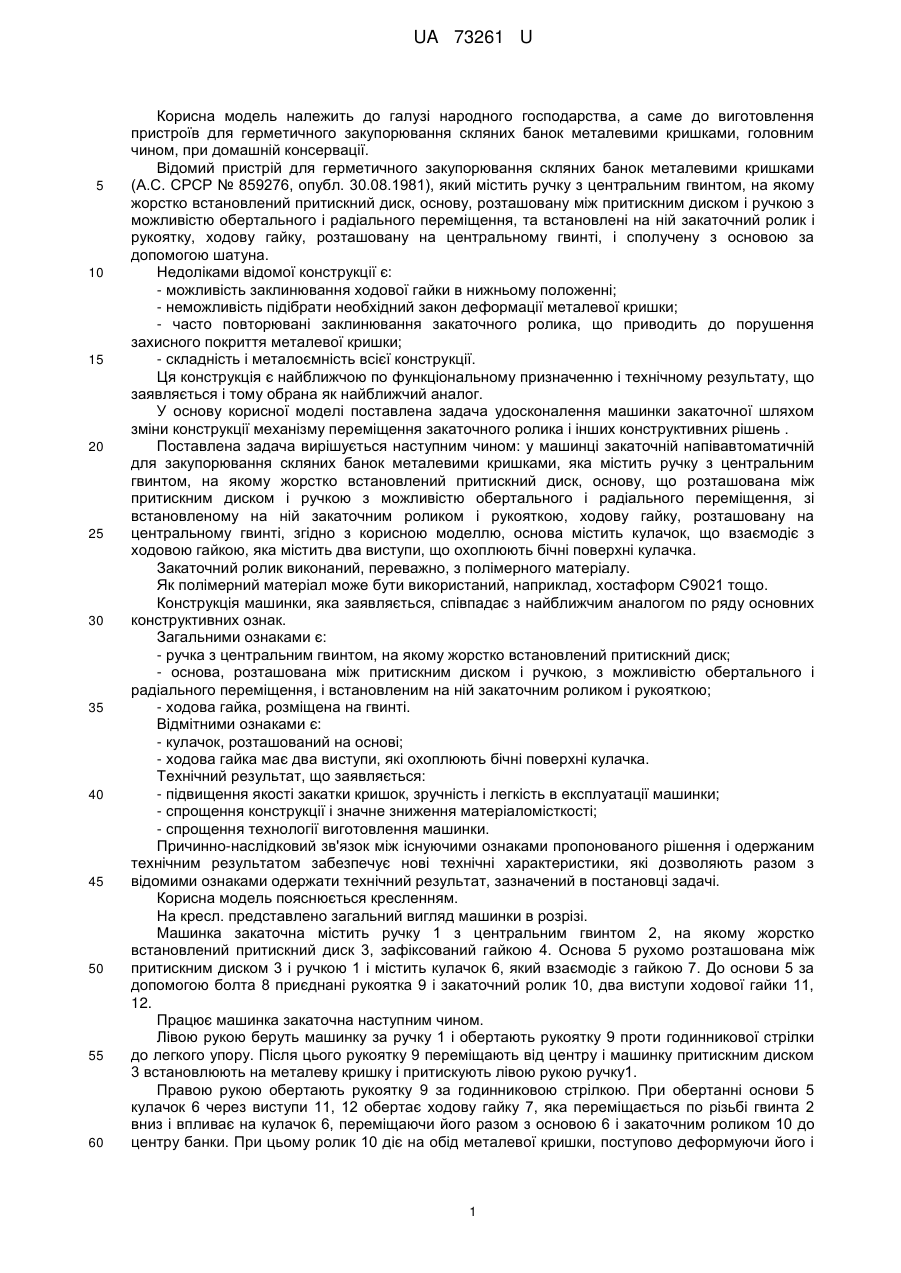

Реферат: Машинка закаточна напівавтоматична для закупорювання скляних банок металевими кришками містить ручку з центральним гвинтом, притискний диск, основу, закаточний ролик і рукоятку, ходову гайку, кулачок. UA 73261 U (12) UA 73261 U UA 73261 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі народного господарства, а саме до виготовлення пристроїв для герметичного закупорювання скляних банок металевими кришками, головним чином, при домашній консервації. Відомий пристрій для герметичного закупорювання скляних банок металевими кришками (А.С. СРСР № 859276, опубл. 30.08.1981), який містить ручку з центральним гвинтом, на якому жорстко встановлений притискний диск, основу, розташовану між притискним диском і ручкою з можливістю обертального і радіального переміщення, та встановлені на ній закаточний ролик і рукоятку, ходову гайку, розташовану на центральному гвинті, і сполучену з основою за допомогою шатуна. Недоліками відомої конструкції є: - можливість заклинювання ходової гайки в нижньому положенні; - неможливість підібрати необхідний закон деформації металевої кришки; - часто повторювані заклинювання закаточного ролика, що приводить до порушення захисного покриття металевої кришки; - складність і металоємність всієї конструкції. Ця конструкція є найближчою по функціональному призначенню і технічному результату, що заявляється і тому обрана як найближчий аналог. У основу корисної моделі поставлена задача удосконалення машинки закаточної шляхом зміни конструкції механізму переміщення закаточного ролика і інших конструктивних рішень . Поставлена задача вирішується наступним чином: у машинці закаточній напівавтоматичній для закупорювання скляних банок металевими кришками, яка містить ручку з центральним гвинтом, на якому жорстко встановлений притискний диск, основу, що розташована між притискним диском і ручкою з можливістю обертального і радіального переміщення, зі встановленому на ній закаточним роликом і рукояткою, ходову гайку, розташовану на центральному гвинті, згідно з корисною моделлю, основа містить кулачок, що взаємодіє з ходовою гайкою, яка містить два виступи, що охоплюють бічні поверхні кулачка. Закаточний ролик виконаний, переважно, з полімерного матеріалу. Як полімерний матеріал може бути використаний, наприклад, хостаформ С9021 тощо. Конструкція машинки, яка заявляється, співпадає з найближчим аналогом по ряду основних конструктивних ознак. Загальними ознаками є: - ручка з центральним гвинтом, на якому жорстко встановлений притискний диск; - основа, розташована між притискним диском і ручкою, з можливістю обертального і радіального переміщення, і встановленим на ній закаточним роликом і рукояткою; - ходова гайка, розміщена на гвинті. Відмітними ознаками є: - кулачок, розташований на основі; - ходова гайка має два виступи, які охоплюють бічні поверхні кулачка. Технічний результат, що заявляється: - підвищення якості закатки кришок, зручність і легкість в експлуатації машинки; - спрощення конструкції і значне зниження матеріаломісткості; - спрощення технології виготовлення машинки. Причинно-наслідковий зв'язок між існуючими ознаками пропонованого рішення і одержаним технічним результатом забезпечує нові технічні характеристики, які дозволяють разом з відомими ознаками одержати технічний результат, зазначений в постановці задачі. Корисна модель пояснюється кресленням. На кресл. представлено загальний вигляд машинки в розрізі. Машинка закаточна містить ручку 1 з центральним гвинтом 2, на якому жорстко встановлений притискний диск 3, зафіксований гайкою 4. Основа 5 рухомо розташована між притискним диском 3 і ручкою 1 і містить кулачок 6, який взаємодіє з гайкою 7. До основи 5 за допомогою болта 8 приєднані рукоятка 9 і закаточний ролик 10, два виступи ходової гайки 11, 12. Працює машинка закаточна наступним чином. Лівою рукою беруть машинку за ручку 1 і обертають рукоятку 9 проти годинникової стрілки до легкого упору. Після цього рукоятку 9 переміщають від центру і машинку притискним диском 3 встановлюють на металеву кришку і притискують лівою рукою ручку1. Правою рукою обертають рукоятку 9 за годинниковою стрілкою. При обертанні основи 5 кулачок 6 через виступи 11, 12 обертає ходову гайку 7, яка переміщається по різьбі гвинта 2 вниз і впливає на кулачок 6, переміщаючи його разом з основою 6 і закаточним роликом 10 до центру банки. При цьому ролик 10 діє на обід металевої кришки, поступово деформуючи його і 1 UA 73261 U тим самим щільно притискуючи гумове кільце до шийки скляної банки. Після 7 обертів переміщення ролика 10 припиняється і процес закатки закінчується. Пропонована корисна модель може здійснюватися в промислових умовах. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Машинка закаточна напівавтоматична для закупорювання скляних банок металевими кришками, яка містить ручку з центральним гвинтом, на якому жорстко встановлений притискний диск, основу, що розташована між притискним диском і ручкою з можливістю обертального і радіального переміщення, зі встановленим на ній закаточним роликом і рукояткою, ходову гайку, розташовану на центральному гвинті, яка відрізняється тим, що основа містить кулачок, який взаємодіє з ходовою гайкою, яка містить два виступи, що охоплюють бічні поверхні кулачка. 2. Машинка за п. 1, яка відрізняється тим, що закаточний ролик виконаний з полімерного матеріалу. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
