Енергодинамічний спосіб контролю технічного стану радіоелектронних пристроїв
Номер патенту: 77935
Опубліковано: 25.02.2013
Автори: Жердєв Микола Костянтинович, Шкуліпа Павло Альфредович, Гунченко Юрій Олександрович, Пампуха Ігор Володимирович, Лєнков Сергій Васильович
Формула / Реферат
Енергодинамічний спосіб контролю технічного стану радіоелектронних пристроїв, що включає діагностику радіоелектронних пристроїв, який відрізняється тим, що як діагностичний параметр використовують сигнал (струм) в шині живлення радіоелектронних пристроїв, який отримують шляхом подання на вхід пристрою тестового впливу, згадані сигнали порівнюють з еталонними, виявляють ступінь їх збігу та за різницею роблять висновок, щодо справності радіоелектронного пристрою.
Текст

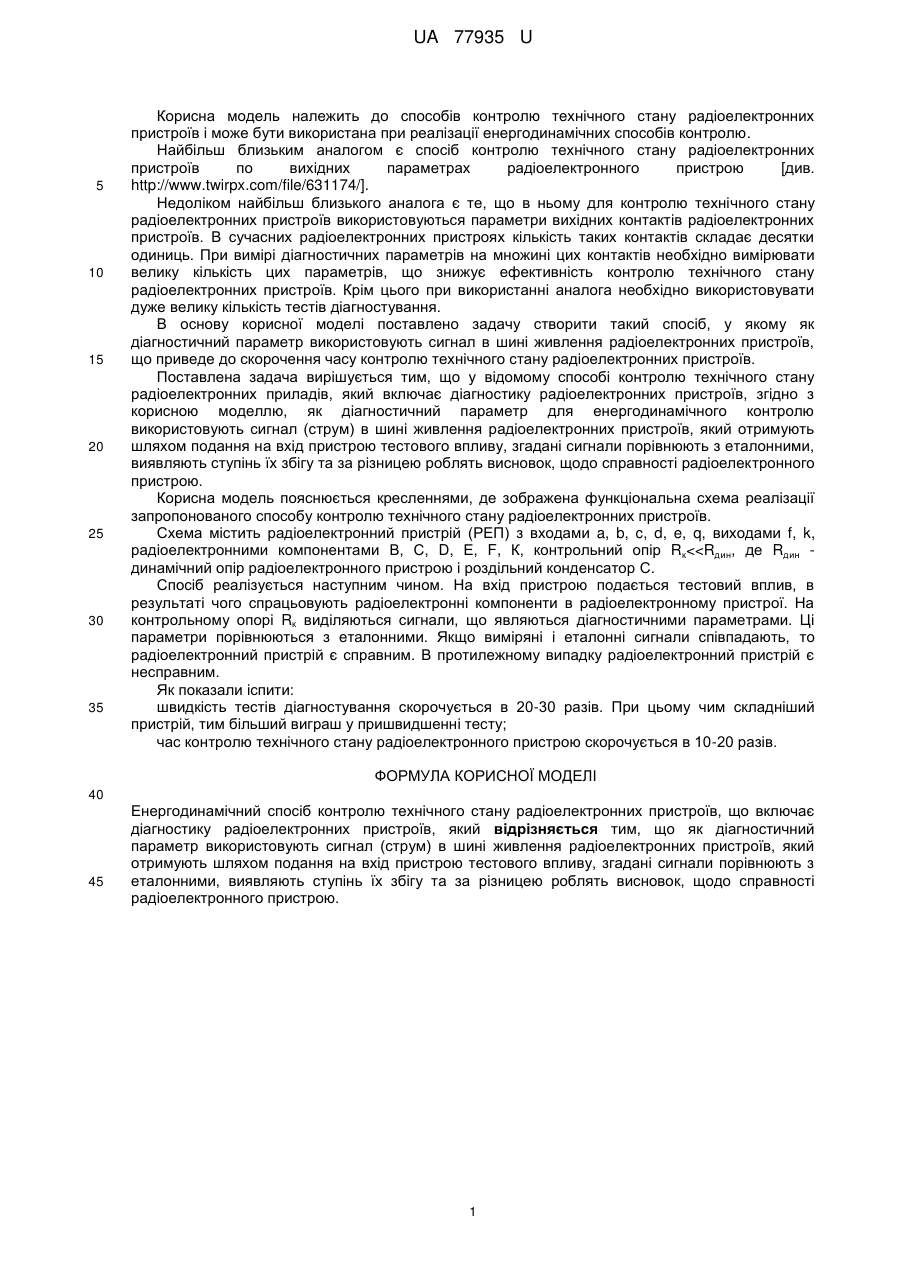

Реферат: Енергодинамічний спосіб контролю технічного стану радіоелектронних пристроїв включає діагностику радіоелектронних пристроїв. Як діагностичний параметр використовують сигнал (струм) в шині живлення радіоелектронних пристроїв, який отримують шляхом подання на вхід пристрою тестового впливу, згадані сигнали порівнюють з еталонними, виявляють ступінь їх збігу та за різницею роблять висновок, щодо справності радіоелектронного пристрою. UA 77935 U (12) UA 77935 U UA 77935 U 5 10 15 20 25 30 35 Корисна модель належить до способів контролю технічного стану радіоелектронних пристроїв і може бути використана при реалізації енергодинамічних способів контролю. Найбільш близьким аналогом є спосіб контролю технічного стану радіоелектронних пристроїв по вихідних параметрах радіоелектронного пристрою [див. http://www.twirpx.com/file/631174/]. Недоліком найбільш близького аналога є те, що в ньому для контролю технічного стану радіоелектронних пристроїв використовуються параметри вихідних контактів радіоелектронних пристроїв. В сучасних радіоелектронних пристроях кількість таких контактів складає десятки одиниць. При вимірі діагностичних параметрів на множині цих контактів необхідно вимірювати велику кількість цих параметрів, що знижує ефективність контролю технічного стану радіоелектронних пристроїв. Крім цього при використанні аналога необхідно використовувати дуже велику кількість тестів діагностування. В основу корисної моделі поставлено задачу створити такий спосіб, у якому як діагностичний параметр використовують сигнал в шині живлення радіоелектронних пристроїв, що приведе до скорочення часу контролю технічного стану радіоелектронних пристроїв. Поставлена задача вирішується тим, що у відомому способі контролю технічного стану радіоелектронних приладів, який включає діагностику радіоелектронних пристроїв, згідно з корисною моделлю, як діагностичний параметр для енергодинамічного контролю використовують сигнал (струм) в шині живлення радіоелектронних пристроїв, який отримують шляхом подання на вхід пристрою тестового впливу, згадані сигнали порівнюють з еталонними, виявляють ступінь їх збігу та за різницею роблять висновок, щодо справності радіоелектронного пристрою. Корисна модель пояснюється кресленнями, де зображена функціональна схема реалізації запропонованого способу контролю технічного стану радіоелектронних пристроїв. Схема містить радіоелектронний пристрій (РЕП) з входами a, b, c, d, e, q, виходами f, k, радіоелектронними компонентами В, С, D, Е, F, К, контрольний опір Rк
ДивитисяДодаткова інформація
Назва патенту англійськоюEnergy-dynamic method for controlling technical condition of appliances
Автори англійськоюZherdiev Mykola Kostiantynovych, Shkulipa Pavlo Alfredovych, Lenkov Serhii Vasyliovych, Pampukha Ihor Volodymyrovych, Hunchenko Yurii Oleksandrovych
Назва патенту російськоюЭнергодинамический способ контроля технического состояния радиоэлектронных устройств
Автори російськоюЖердев Николай Константинович, Шкулипа Павел Альфредович, Ленков Сергей Васильевич, Пампуха Игорь Владимирович, Гунченко Юрий Александрович
МПК / Мітки
МПК: G05B 23/00
Мітки: контролю, радіоелектронних, пристроїв, спосіб, стану, технічного, енергодинамічний
