Спосіб нанесення шрифта брайля

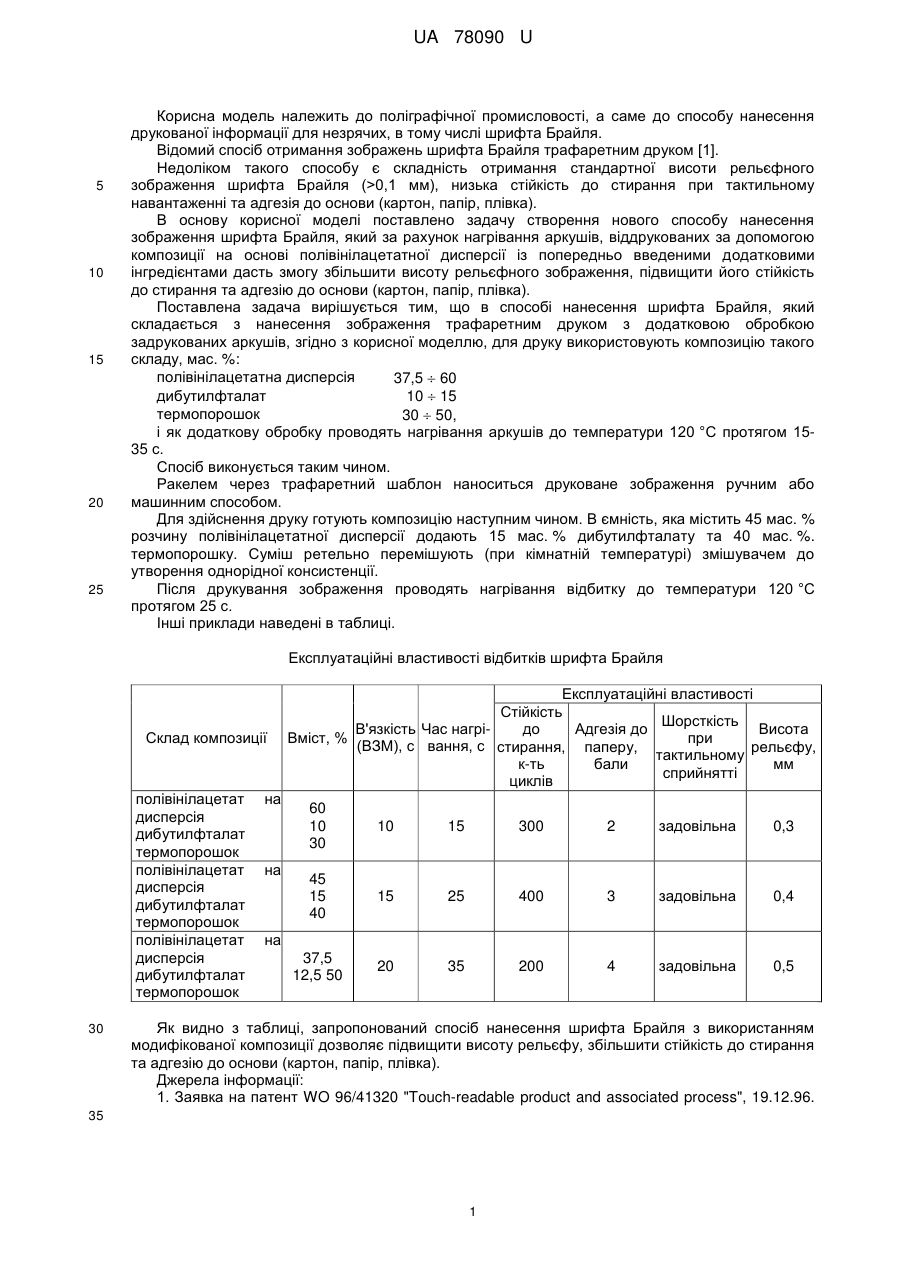

Реферат: UA 78090 U UA 78090 U 5 10 15 20 25 Корисна модель належить до поліграфічної промисловості, а саме до способу нанесення друкованої інформації для незрячих, в тому числі шрифта Брайля. Відомий спосіб отримання зображень шрифта Брайля трафаретним друком [1]. Недоліком такого способу є складність отримання стандартної висоти рельєфного зображення шрифта Брайля (>0,1 мм), низька стійкість до стирання при тактильному навантаженні та адгезія до основи (картон, папір, плівка). В основу корисної моделі поставлено задачу створення нового способу нанесення зображення шрифта Брайля, який за рахунок нагрівання аркушів, віддрукованих за допомогою композиції на основі полівінілацетатної дисперсії із попередньо введеними додатковими інгредієнтами дасть змогу збільшити висоту рельєфного зображення, підвищити його стійкість до стирання та адгезію до основи (картон, папір, плівка). Поставлена задача вирішується тим, що в способі нанесення шрифта Брайля, який складається з нанесення зображення трафаретним друком з додатковою обробкою задрукованих аркушів, згідно з корисної моделлю, для друку використовують композицію такого складу, мас. %: полівінілацетатна дисперсія 37,5  60 дибутилфталат 10  15 термопорошок 30  50, і як додаткову обробку проводять нагрівання аркушів до температури 120 °C протягом 1535 с. Спосіб виконується таким чином. Ракелем через трафаретний шаблон наноситься друковане зображення ручним або машинним способом. Для здійснення друку готують композицію наступним чином. В ємність, яка містить 45 мас. % розчину полівінілацетатної дисперсії додають 15 мас. % дибутилфталату та 40 мас. %. термопорошку. Суміш ретельно перемішують (при кімнатній температурі) змішувачем до утворення однорідної консистенції. Після друкування зображення проводять нагрівання відбитку до температури 120 °C протягом 25 с. Інші приклади наведені в таблиці. Експлуатаційні властивості відбитків шрифта Брайля Склад композиції полівінілацетат дисперсія дибутилфталат термопорошок полівінілацетат дисперсія дибутилфталат термопорошок полівінілацетат дисперсія дибутилфталат термопорошок 30 на на Експлуатаційні властивості Стійкість Шорсткість В'язкість Час нагрідо Адгезія до Висота Вміст, % при (ВЗМ), с вання, с стирання, паперу, рельєфу, тактильному к-ть бали мм сприйнятті циклів 60 10 30 10 15 300 2 задовільна 0,3 45 15 40 15 25 400 3 задовільна 0,4 37,5 12,5 50 20 35 200 4 задовільна 0,5 на Як видно з таблиці, запропонований спосіб нанесення шрифта Брайля з використанням модифікованої композиції дозволяє підвищити висоту рельєфу, збільшити стійкість до стирання та адгезію до основи (картон, папір, плівка). Джерела інформації: 1. Заявка на патент WO 96/41320 "Touch-readable product and associated process", 19.12.96. 35 1 UA 78090 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб нанесення шрифта Брайля, який складається з нанесення зображення трафаретним друком з додатковою обробкою задрукованих аркушів, який відрізняється тим, що для друку використовують композицію такого складу, мас. %: полівінілацетатна дисперсія 37,560 дибутилфталат 1015 термопорошок 30 50, а додаткову обробку проводять нагріванням аркушів до температури 120 °C протягом 15-35 с. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
