Полірувальний інструмент
Номер патенту: 78217
Опубліковано: 15.03.2007
Автори: Лагутін Володимир Миколайович, Рогов Валентин Васильович, Попельнюк Валентин Миколайович, Ветров Анатолій Григорович
Формула / Реферат
1. Полірувальний інструмент, що містить корпус із з'єднаними між собою вхідними і, що виходять на його робочий торець, вихідними отворами, а також із закріпленим на його робочому торці полірувальним матеріалом на м'якій основі, який відрізняється тим, що корпус складається зі скріплених між собою верхньої і нижньої частин, між якими є радіальні пази, з'єднані з виконаними у верхній частині корпусу вхідними отворами, призначеними для подачі робочого середовища, і через отвори в нижній частині корпусу - з концентричними канавками на торці нижньої частини корпусу, які, у свою чергу, через м'яку основу, виконану з пористого матеріалу, зв'язані з вихідними отворами, виконаними в полірувальному матеріалі.
2. Інструмент за п. 1, який відрізняється тим, що м'яка основа виконана з поролону.
Текст

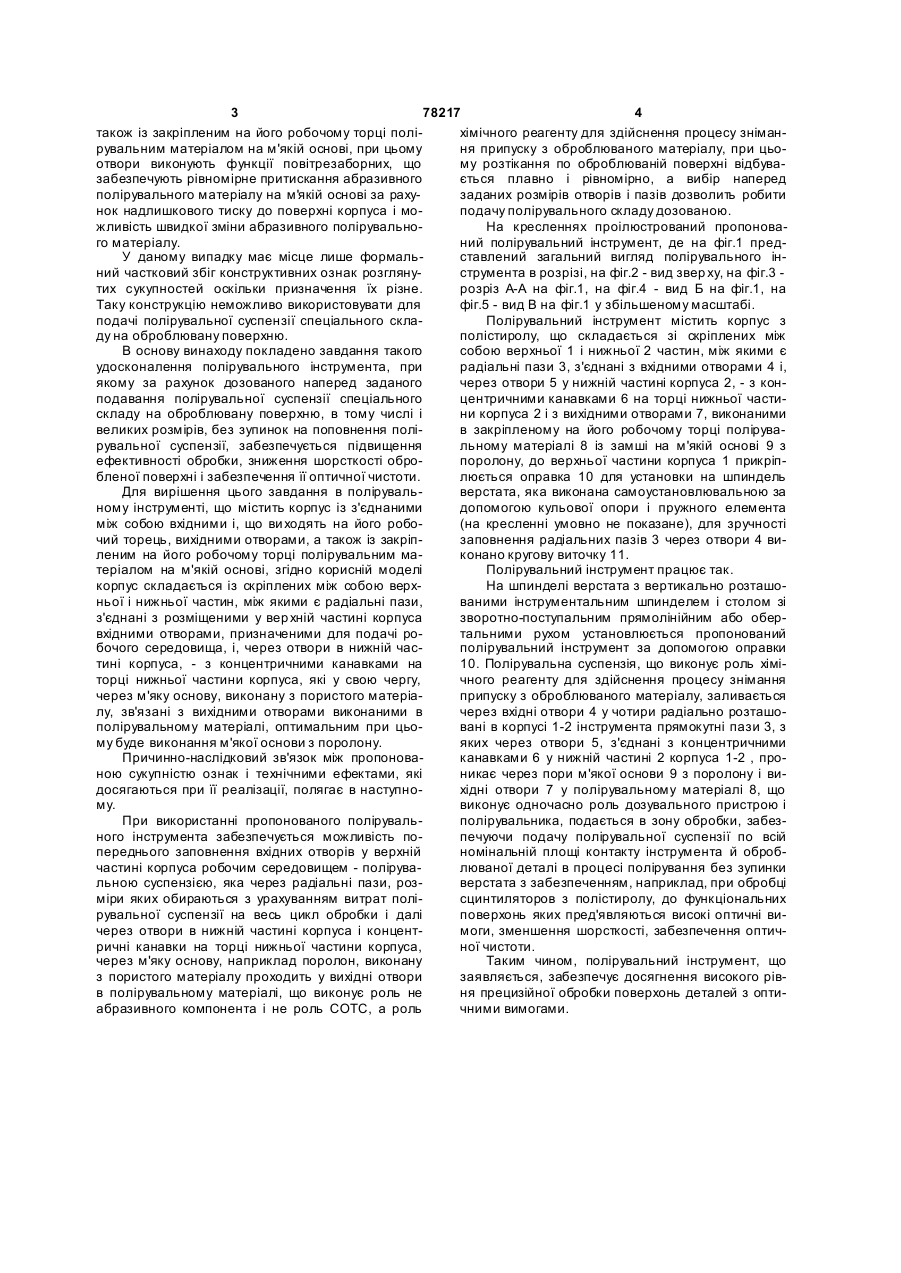

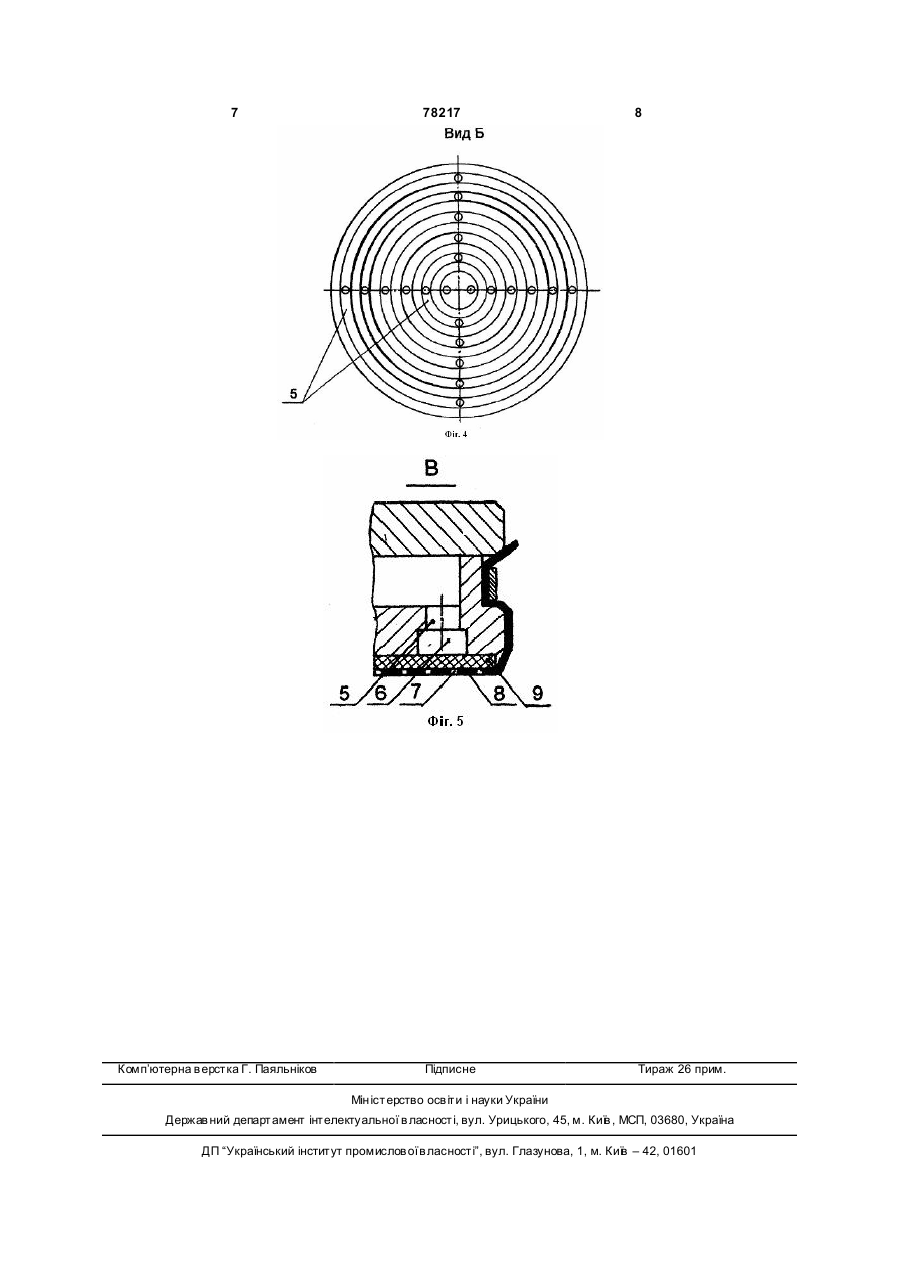

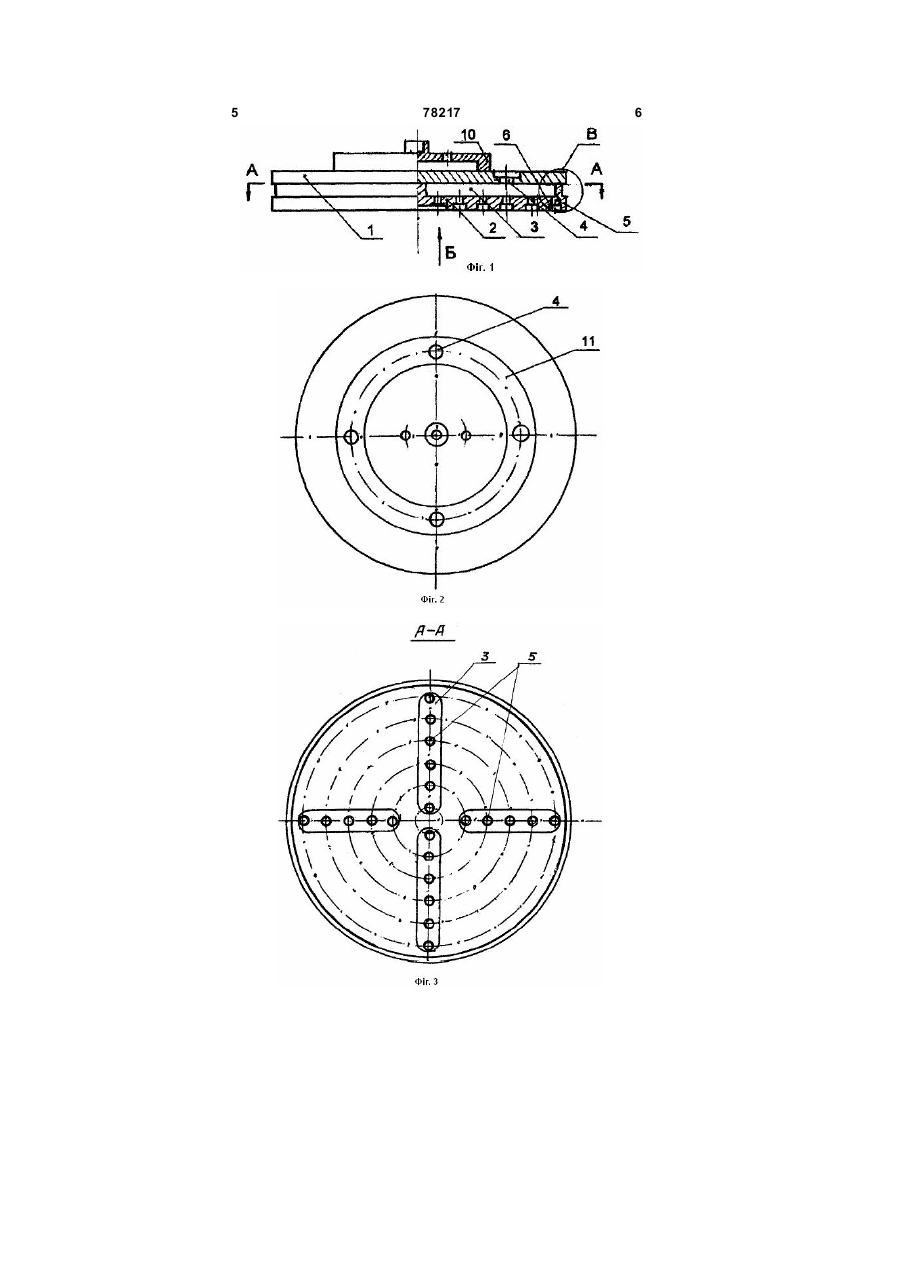

1. Полірувальний інструмент, що містить корпус із з'єднаними між собою вхідними і, що ви хо 3 78217 4 також із закріпленим на його робочому торці поліхімічного реагенту для здійснення процесу зніманрувальним матеріалом на м'якій основі, при цьому ня припуску з оброблюваного матеріалу, при цьоотвори виконують функції повітрезаборних, що му розтікання по оброблюваній поверхні відбувазабезпечують рівномірне притискання абразивного ється плавно і рівномірно, а вибір наперед полірувального матеріалу на м'якій основі за рахузаданих розмірів отворів і пазів дозволить робити нок надлишкового тиску до поверхні корпуса і моподачу полірувального складу дозованою. жливість швидкої зміни абразивного полірувальноНа кресленнях проілюстрований пропоноваго матеріалу. ний полірувальний інструмент, де на фіг.1 предУ даному випадку має місце лише формальставлений загальний вигляд полірувального інний частковий збіг конструктивних ознак розглянуструмента в розрізі, на фіг.2 - вид звер ху, на фіг.3 тих сукупностей оскільки призначення їх різне. розріз А-А на фіг.1, на фіг.4 - вид Б на фіг.1, на Таку конструкцію неможливо використовувати для фіг.5 - вид В на фіг.1 у збільшеному масштабі. подачі полірувальної суспензії спеціального склаПолірувальний інструмент містить корпус з ду на оброблювану поверхню. полістиролу, що складається зі скріплених між В основу винаходу покладено завдання такого собою верхньої 1 і нижньої 2 частин, між якими є удосконалення полірувального інструмента, при радіальні пази 3, з'єднані з вхідними отворами 4 і, якому за рахунок дозованого наперед заданого через отвори 5 у нижній частині корпуса 2, - з конподавання полірувальної суспензії спеціального центричними канавками 6 на торці нижньої частискладу на оброблювану поверхню, в тому числі і ни корпуса 2 і з вихідними отворами 7, виконаними великих розмірів, без зупинок на поповнення полів закріпленому на його робочому торці поліруварувальної суспензії, забезпечується підвищення льному матеріалі 8 із замші на м'якій основі 9 з ефективності обробки, зниження шорсткості обропоролону, до верхньої частини корпуса 1 прикріпбленої поверхні і забезпечення її оптичної чистоти. люється оправка 10 для установки на шпиндель Для вирішення цього завдання в полірувальверстата, яка виконана самоустановлювальною за ному інструменті, що містить корпус із з'єднаними допомогою кульової опори і пружного елемента між собою вхідними і, що ви ходять на його робо(на кресленні умовно не показане), для зручності чий торець, вихідними отворами, а також із закріпзаповнення радіальних пазів 3 через отвори 4 виленим на його робочому торці полірувальним маконано кругову виточку 11. теріалом на м'якій основі, згідно корисній моделі Полірувальний інструмент працює так. корпус складається із скріплених між собою верхНа шпинделі верстата з вертикально розташоньої і нижньої частин, між якими є радіальні пази, ваними інструментальним шпинделем і столом зі з'єднані з розміщеними у вер хній частині корпуса зворотно-поступальним прямолінійним або обервхідними отворами, призначеними для подачі ротальними рухом установлюється пропонований бочого середовища, і, через отвори в нижній часполірувальний інструмент за допомогою оправки тині корпуса, - з концентричними канавками на 10. Полірувальна суспензія, що виконує роль хіміторці нижньої частини корпуса, які у свою чергу, чного реагенту для здійснення процесу знімання через м'яку основу, виконану з пористого матеріаприпуску з оброблюваного матеріалу, заливається лу, зв'язані з вихідними отворами виконаними в через вхідні отвори 4 у чотири радіально розташополірувальному матеріалі, оптимальним при цьовані в корпусі 1-2 інструмента прямокутні пази 3, з му буде виконання м'якої основи з поролону. яких через отвори 5, з'єднані з концентричними Причинно-наслідковий зв'язок між пропоноваканавками 6 у нижній частині 2 корпуса 1-2 , проною сукупністю ознак і технічними ефектами, які никає через пори м'якої основи 9 з поролону і видосягаються при її реалізації, полягає в наступнохідні отвори 7 у полірувальному матеріалі 8, що му. виконує одночасно роль дозувального пристрою і При використанні пропонованого полірувальполірувальника, подається в зону обробки, забезного інструмента забезпечується можливість попечуючи подачу полірувальної суспензії по всій переднього заповнення вхідних отворів у верхній номінальній площі контакту інструмента й обробчастині корпуса робочим середовищем - полірувалюваної деталі в процесі полірування без зупинки льною суспензією, яка через радіальні пази, розверстата з забезпеченням, наприклад, при обробці міри яких обираються з урахуванням витрат полісцинтиляторов з полістиролу, до функціональних рувальної суспензії на весь цикл обробки і далі поверхонь яких пред'являються високі оптичні вичерез отвори в нижній частині корпуса і концентмоги, зменшення шорсткості, забезпечення оптичричні канавки на торці нижньої частини корпуса, ної чистоти. через м'яку основу, наприклад поролон, виконану Таким чином, полірувальний інструмент, що з пористого матеріалу проходить у вихідні отвори заявляється, забезпечує досягнення високого рівв полірувальному матеріалі, що виконує роль не ня прецизійної обробки поверхонь деталей з оптиабразивного компонента і не роль СОТС, а роль чними вимогами. 5 78217 6 7 Комп’ютерна в ерстка Г. Паяльніков 78217 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
