Білий цементний розчин

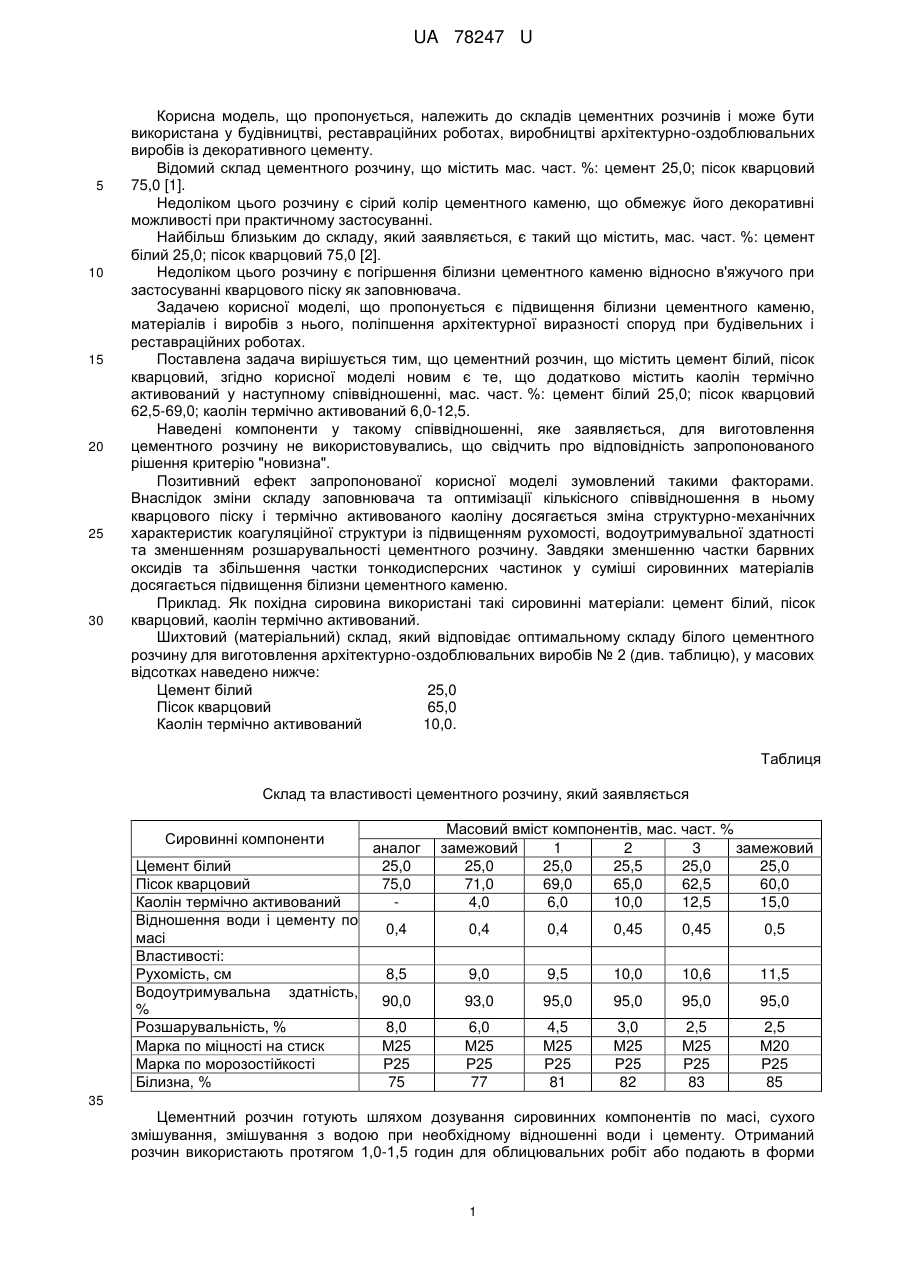

Реферат: Білий цементний розчин містить цемент білий, пісок кварцовий. Додатково містить каолін термічно активований у наступному співвідношенні компонентів, мас. част. %: цемент білий 25,0; пісок кварцовий 62,5-69,0; каолін термічно активований 6,0-12,5. UA 78247 U (54) БІЛИЙ ЦЕМЕНТНИЙ РОЗЧИН UA 78247 U UA 78247 U 5 10 15 20 25 30 Корисна модель, що пропонується, належить до складів цементних розчинів і може бути використана у будівництві, реставраційних роботах, виробництві архітектурно-оздоблювальних виробів із декоративного цементу. Відомий склад цементного розчину, що містить мас. част. %: цемент 25,0; пісок кварцовий 75,0 [1]. Недоліком цього розчину є сірий колір цементного каменю, що обмежує його декоративні можливості при практичному застосуванні. Найбільш близьким до складу, який заявляється, є такий що містить, мас. част. %: цемент білий 25,0; пісок кварцовий 75,0 [2]. Недоліком цього розчину є погіршення білизни цементного каменю відносно в'яжучого при застосуванні кварцового піску як заповнювача. Задачею корисної моделі, що пропонується є підвищення білизни цементного каменю, матеріалів і виробів з нього, поліпшення архітектурної виразності споруд при будівельних і реставраційних роботах. Поставлена задача вирішується тим, що цементний розчин, що містить цемент білий, пісок кварцовий, згідно корисної моделі новим є те, що додатково містить каолін термічно активований у наступному співвідношенні, мас. част. %: цемент білий 25,0; пісок кварцовий 62,5-69,0; каолін термічно активований 6,0-12,5. Наведені компоненти у такому співвідношенні, яке заявляється, для виготовлення цементного розчину не використовувались, що свідчить про відповідність запропонованого рішення критерію "новизна". Позитивний ефект запропонованої корисної моделі зумовлений такими факторами. Внаслідок зміни складу заповнювача та оптимізації кількісного співвідношення в ньому кварцового піску і термічно активованого каоліну досягається зміна структурно-механічних характеристик коагуляційної структури із підвищенням рухомості, водоутримувальної здатності та зменшенням розшарувальності цементного розчину. Завдяки зменшенню частки барвних оксидів та збільшення частки тонкодисперсних частинок у суміші сировинних матеріалів досягається підвищення білизни цементного каменю. Приклад. Як похідна сировина використані такі сировинні матеріали: цемент білий, пісок кварцовий, каолін термічно активований. Шихтовий (матеріальний) склад, який відповідає оптимальному складу білого цементного розчину для виготовлення архітектурно-оздоблювальних виробів № 2 (див. таблицю), у масових відсотках наведено нижче: Цемент білий 25,0 Пісок кварцовий 65,0 Каолін термічно активований 10,0. Таблиця Склад та властивості цементного розчину, який заявляється Сировинні компоненти Цемент білий Пісок кварцовий Каолін термічно активований Відношення води і цементу по масі Властивості: Рухомість, см Водоутримувальна здатність, % Розшарувальність, % Марка по міцності на стиск Марка по морозостійкості Білизна, % аналог 25,0 75,0 Масовий вміст компонентів, мас. част. % замежовий 1 2 3 замежовий 25,0 25,0 25,5 25,0 25,0 71,0 69,0 65,0 62,5 60,0 4,0 6,0 10,0 12,5 15,0 0,4 0,4 0,4 0,45 0,45 0,5 8,5 9,0 9,5 10,0 10,6 11,5 90,0 93,0 95,0 95,0 95,0 95,0 8,0 М25 Р25 75 6,0 М25 Р25 77 4,5 М25 Р25 81 3,0 М25 Р25 82 2,5 М25 Р25 83 2,5 М20 Р25 85 35 Цементний розчин готують шляхом дозування сировинних компонентів по масі, сухого змішування, змішування з водою при необхідному відношенні води і цементу. Отриманий розчин використають протягом 1,0-1,5 годин для облицювальних робіт або подають в форми 1 UA 78247 U 5 10 15 для виготовлення архітектурно-оздоблювальних виробів, в тому числі з застосуванням вібростола. Конкретні склади цементного розчину та їх властивості наведено у таблиці. Як витікає з таблиці, запропоновані склади білого цементного розчину дозволять підвищити його рухомість, водоутримувальну здатність і зменшити розшарувальність, підвищити показники білизни цементного каменю, матеріалів і виробів з нього та відповідно архітектурну виразність споруд при будівельних і реставраційних роботах. Показники інших властивостей розчину та виробів з нього незначно відрізняються від аналогічних показників найближчого аналогу. В замежових складах цементного розчину стається зрив ефекту, що досягається, а саме знижуються показники білизни або механічної міцності (марка) цементного каменю. Таким чином, корисна модель, що пропонується, має перевагу у порівнянні з відомими складами цементного розчину. Джерела посилання: 1. Горчаков Г.И., Баженов Ю.М. Строительные материалы: Учеб. для вузов. - М.: Стройиздат, 1986. - 688 с. 2. Зубехин А.П., Голованова С.П., Кирсанов П.В. Белый портландцемент. - Ростов н/Д, : Ростовский гос. ун-т, 2004. - 263 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Білий цементний розчин, що містить цемент білий, пісок кварцовий, який відрізняється тим, що додатково містить каолін термічно активований у наступному співвідношенні компонентів, мас. част. %: цемент білий 25,0; пісок кварцовий 62,5-69,0; каолін термічно активований 6,0-12,5. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
