Вузол з’єднання елементу, який фіксується, з валом турбомашини
Номер патенту: 6090
Опубліковано: 29.12.1994
Автори: Мовчан Сергій Олександрович, Малик Микола Володимирович, Черепов Леонід Володимирович, Зінченко Юрій Степанович
Формула / Реферат

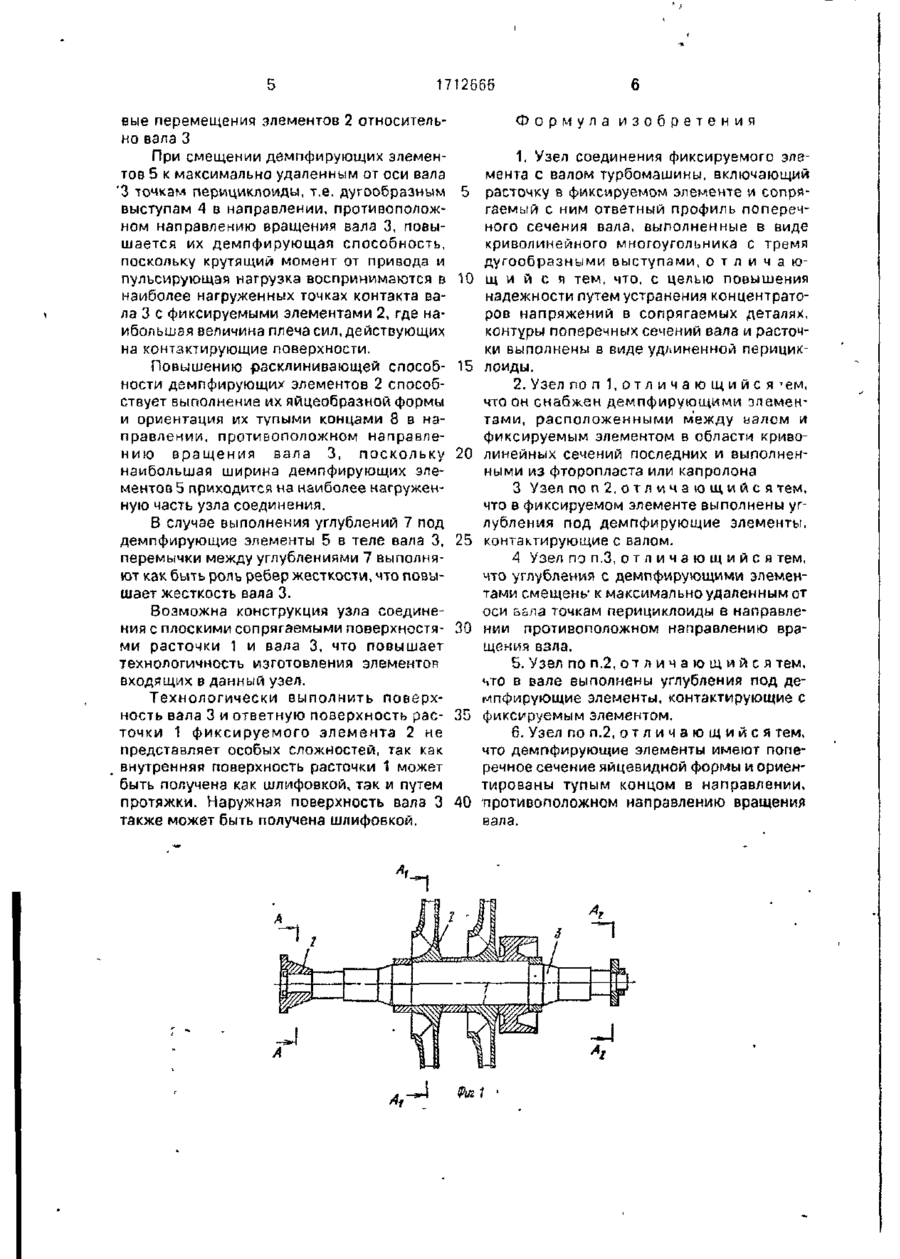

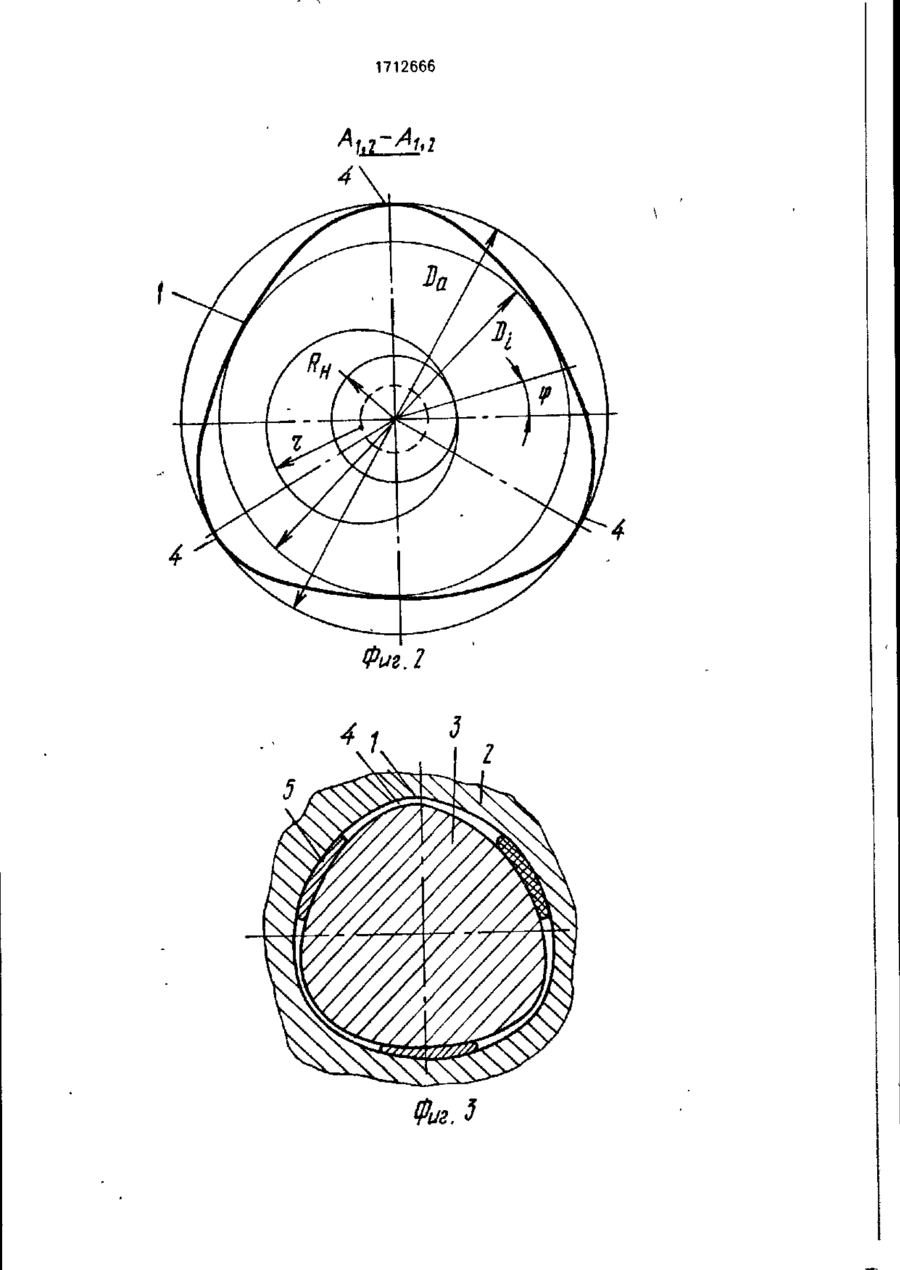

1. Узел соединения фиксируемого элемента с валом турбомашины, включающий расточку в фиксируемом элементе и сопрягаемый с ним ответный профиль поперечного сечения вала, выполненные в виде криволинейного многоугольника с тремя дугообразными выступами, отличающийся тем, что, с целью повышения надежности путем устранения концентраторов напряжений в сопрягаемых деталях, контуры поперечных сечений вала и расточки выполнены в виде удлиненной перициклоиды.
2. Узел по п. 1, отличающийся тем, что он снабжен демпфирующими элементами, расположенными между валом и фиксируемым элементом в области криволинейных сечений последних и выполненными из фторопласта или капролона.

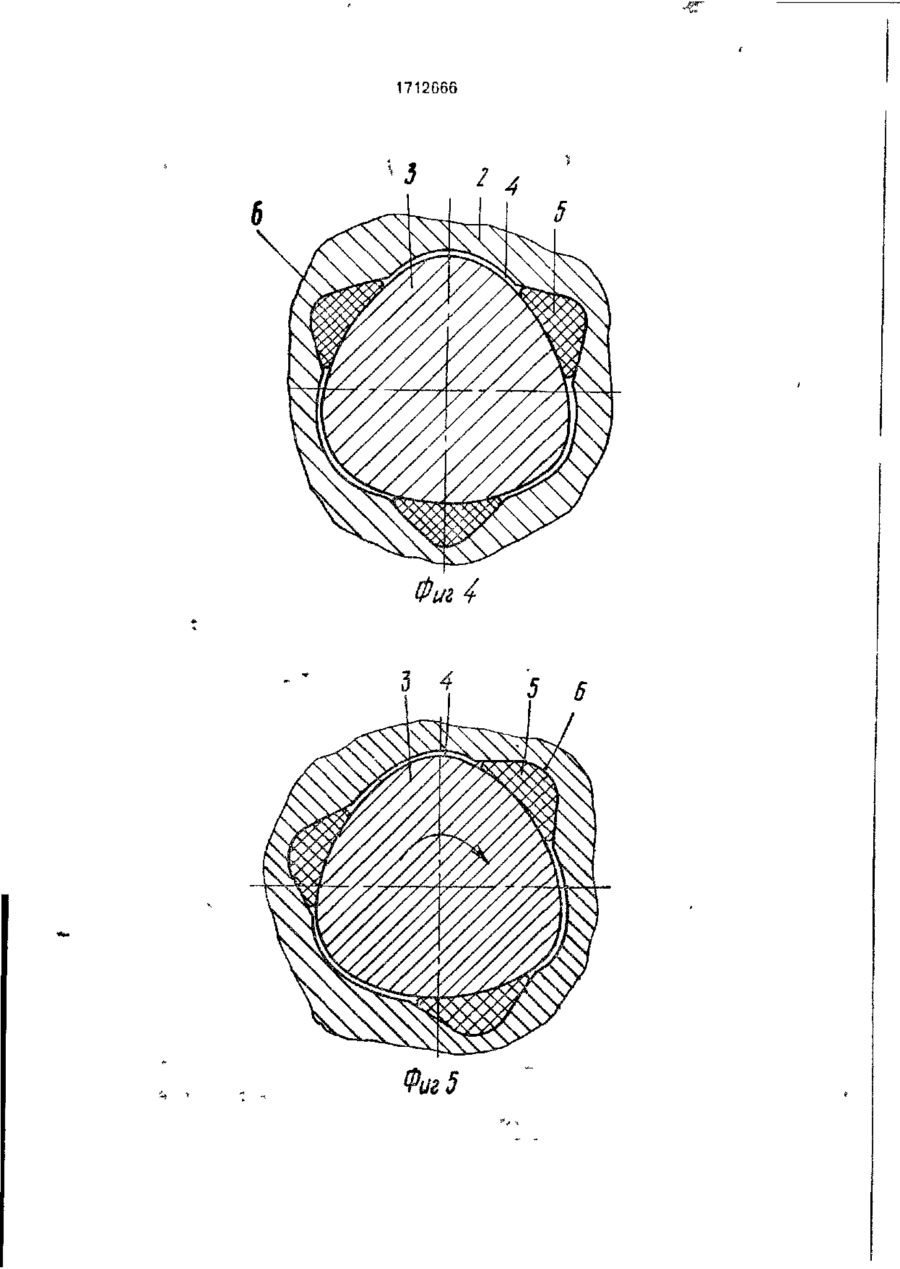

3. Узел по п. 2, отличающийся тем, что в фиксируемом элементе выполнены углубления под демпфирующие элементы, контактирующие с валом.
4. Узел по п. 3, отличающийся тем, что углубления с демпфирующими элементами смещены к максимально удаленным от оси вала точкам перициклоиды в направлении, противоположном направлению вращения вала.
5. Узел по п. 2, отличающийся тем, что в вале выполнены углубления под демпфирующие элементы, контактирующие с фиксируемым элементом.
6. Узел по п. 2, отличающийся тем, что демпфирующие элементы имеют поперечное сечение яйцевидной формы и ориентированы тупым концом в направлении, противоположном направлению вращения вала.
Текст

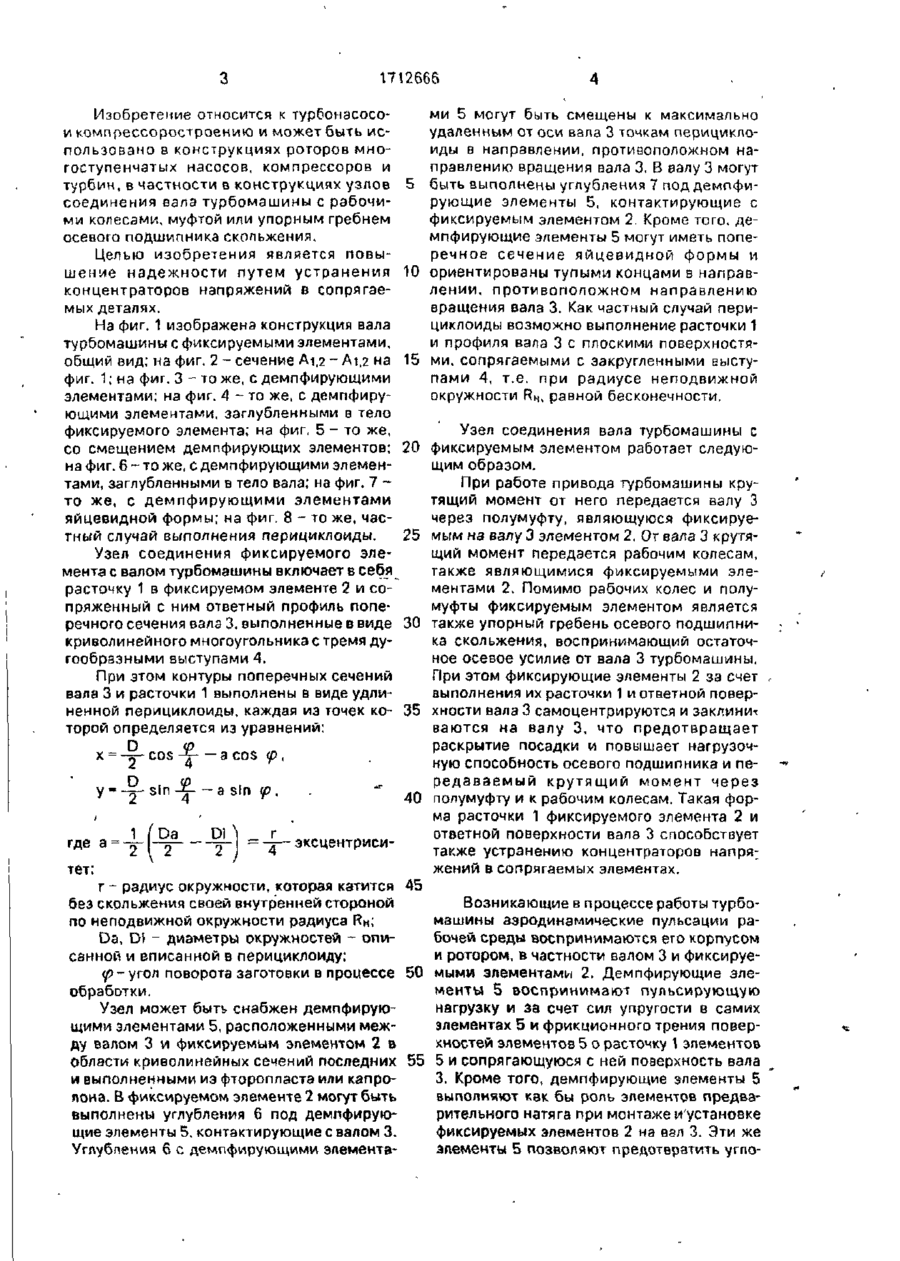

Изобретение предназначено для повышения надежности узла крепления детали на валу путем устранения концентраторов напряжений. Контуры сопрягаемых сечений вала 3 и расточки 1 фиксируемого элемента 2, имеющие выступы 4, выполнены в виде удлиненной перициклоиды. При этом узел снабжён демпфирующими элементами 5. расположенными между валом 3 и фиксируемым элементом 2 в области криволинейных сечений последних. Элементы 5 выполнены из фторопласта или капролона. 5 з.п. ф-лы, 8 ил. {21)4726691/29 . . .- . (22)02.08:89 (46) 15.02.92. Бюл. 1st 6 " (71) Сумское машиностроительное научнопроизводственное объединение им. М.В.Фрунзе (72) Ю.С.Зинченко, Н.В.Малик, Л.В.Черепов, С.А.Мовчан (53)627.671(088.8) '• (56) Патент Великобритании N? 1438211, кл. F 04 D 25/02, опублик. 1976. (54)УЗЕЛ СОЕДИНЕНИЯ ФИКСИРУЕМОГО ЭЛЕМЕНТА С ВАЛОМ ТУРБОМАШИНЫ 5 2 8 3 С фиг. 7. 1712666 Изобретение относится к турбонасосои компрессоростроению и может быть использовано в конструкциях роторов многоступенчатых насосов, компрессоров и турбин, в частности в конструкциях узлов 5 соединения вала турбомашины с рабочими колесами, муфтой или упорным гребнем осевого подшипника скольжения. Целью изобретения является повышение надежности путем устранения 10 концентраторов напряжений в сопрягаемых деталях. На фиг. 1 изображена конструкция вала турбомашины с фиксируемыми элементами, общий вид; на фиг. 2 - сечение Ai,2 - Аі,2 на 15 фиг. 1; на фиг. 3 - то же, с демпфирующими элементами; на фиг. 4 - то же, с демпфирующими элементами, заглубленными в тело фиксируемого элемента; на фиг. 5 - то же, со смещением демпфирующих элементов; 20 на фиг. 6 ~ то же, с демпфирующими элементами, заглубленными в тело вала; на фиг. 7 то же, с демпфирующими элементами яйцевидной формы; на фиг. 8 - то же, частный случай выполнения перициклоиды. 25 Узел соединения фиксируемого элемента с валом турбомашины включает в себя расточку 1 в фиксируемом элементе 2 и сопряженный с ним ответный профиль поперечного сечения вала 3, выполненные в виде 30 криволинейного многоугольника с тремя дугообразными выступами 4. При этом контуры поперечных сечений вала 3 и расточки 1 выполнены в виде удлиненной перициклоиды. каждая из точек ко- 35 торой определяется из уравнений: D Ф X = -=- cos - j — a cos
ДивитисяДодаткова інформація
Назва патенту англійськоюUnit for connection of element being fixed to shaft of turbo-machine
Автори англійськоюZinchenko Yurii Stepanovych, Malik Mykola Volodymyrovych, Cherepov Leonid Volodymyrovych, Movchan Serhii Oleksandrovych
Назва патенту російськоюУзел соединения элемента, который фиксируется, с валом турбомашины
Автори російськоюЗинченко Юрий Степанович, Малик Николай Владимирович, Черепов Леонид Владимирович, Мовчан Сергей Александрович
МПК / Мітки
МПК: F04D 29/18
Мітки: фіксується, валом, з'єднання, елементу, турбомашині, вузол
