Черв’ячна передача ломаковської
Формула / Реферат
Черв'ячна передача, що містить однозахідний черв'як і черв'ячне колесо, яка відрізняється тим, що черв'як виконаний однокроковим, а бічна поверхня кожного зуба колеса виконана з трьома ділянками з різним кутом нахилу до витка черв'яка, при цьому початкова ділянка скошена під кутом 4°...7°, середня ділянка під кутом 3’...12’ і кінцева ділянка - еквідистантна.
Текст

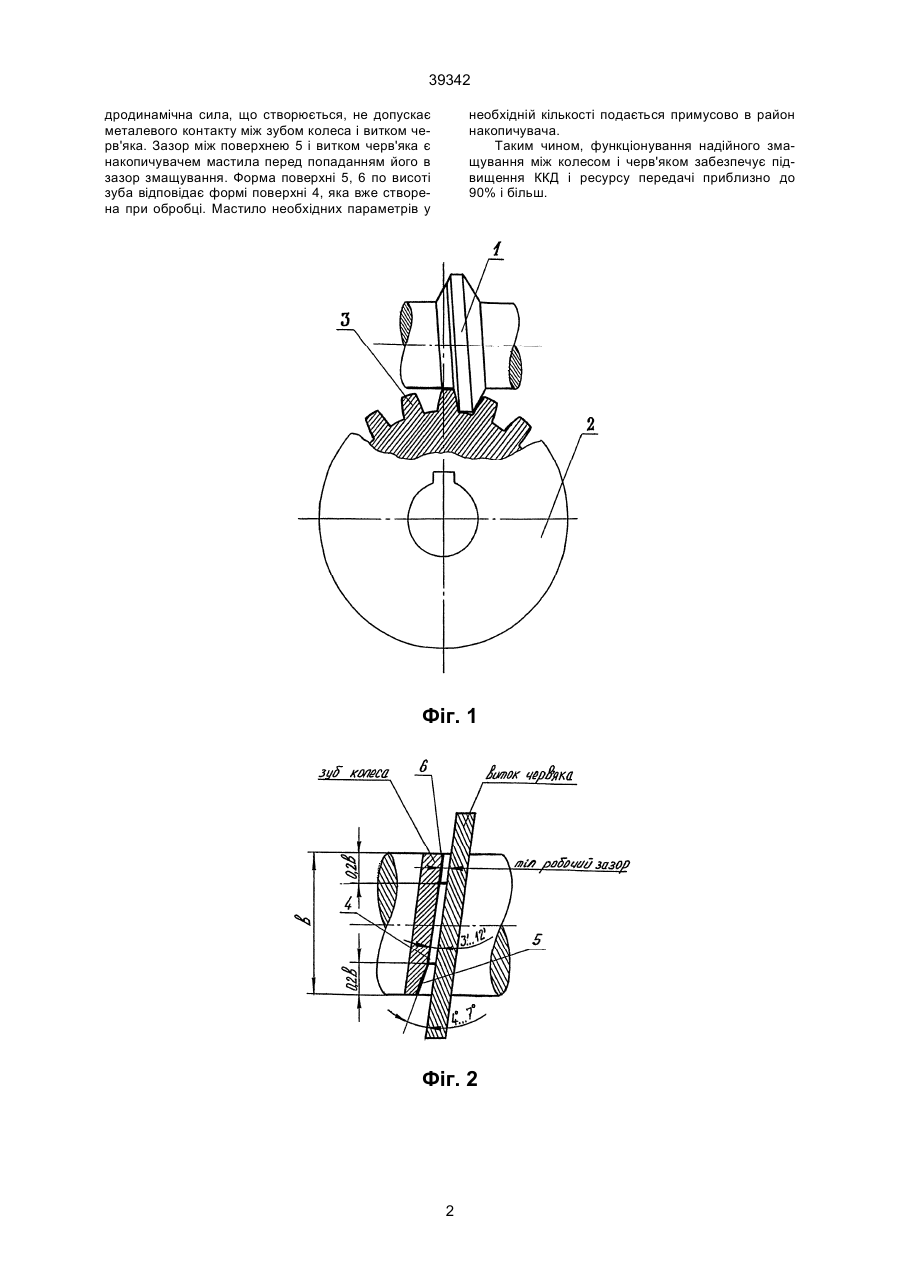

Черв'ячна передача, що містить однозахідний черв'як і черв'ячне колесо, яка відрізняється тим, що черв'як виконаний однокроковим, а бічна поверхня кожного зуба колеса виконана з трьома ділянками, з різним кутом нахилу до витка черв'яка,, при цьому початкова ділянка скошена під кутом 4°7°, середня ділянка під кутом 3°-12° і кінцева ділянка - еквідистантна. (19) (21) 2000052745 (22) 15.05.2000 (24) 15.06.2001 (33) UA (46) 15.06.2001, Бюл. № 5, 2001 р. (72) Ломаковська Тетяна Юріївна (73) Український державний морський технічний університет імені адмірала Макарова 39342 дродинамічна сила, що створюється, не допускає металевого контакту між зубом колеса i витком черв'яка. Зазор між поверхнею 5 i витком черв'яка є накопичувачем мастила перед попаданням його в зазор змащування. Форма поверхні 5, 6 по висоті зуба відповідає формі поверхні 4, яка вже створена при обробці. Мастило необхідних параметрів у необхідній кількості подається примусово в район накопичувача. Таким чином, функціонування надійного змащування між колесом i черв'яком забезпечує підвищення ККД i ресурсу передачі приблизно до 90% i більш. Фіг. 1 Фіг. 2 2 39342 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюLomakovskayas worm gearing
Автори англійськоюLomakovska Tetiana Yuriivna
Назва патенту російськоюЧервячная передача ломаковской
Автори російськоюЛомаковская Татьяна Юрьевна
МПК / Мітки
МПК: F16H 1/16
Мітки: черв'ячна, ломаковської, передача
