Пристрій для ротаційного витягання

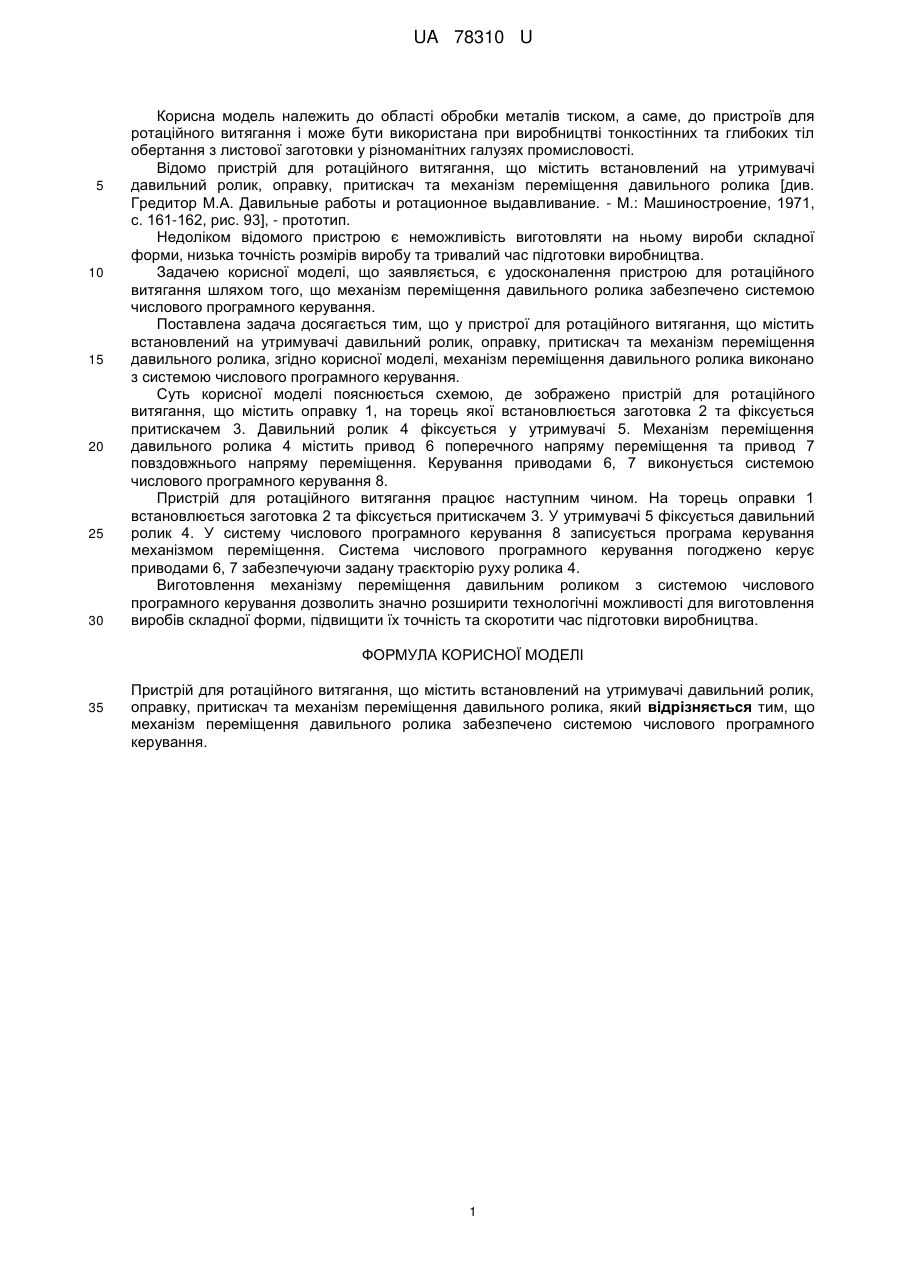

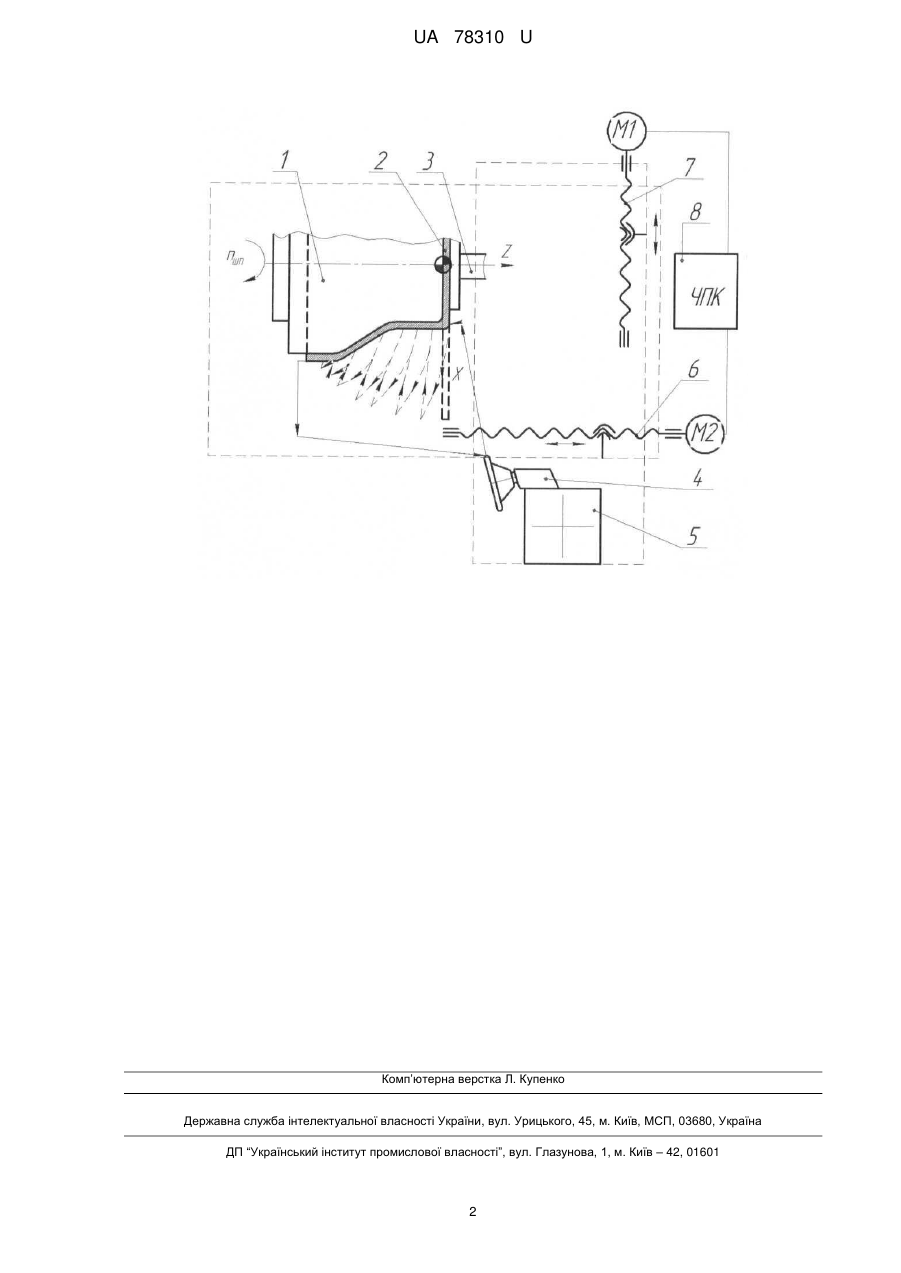

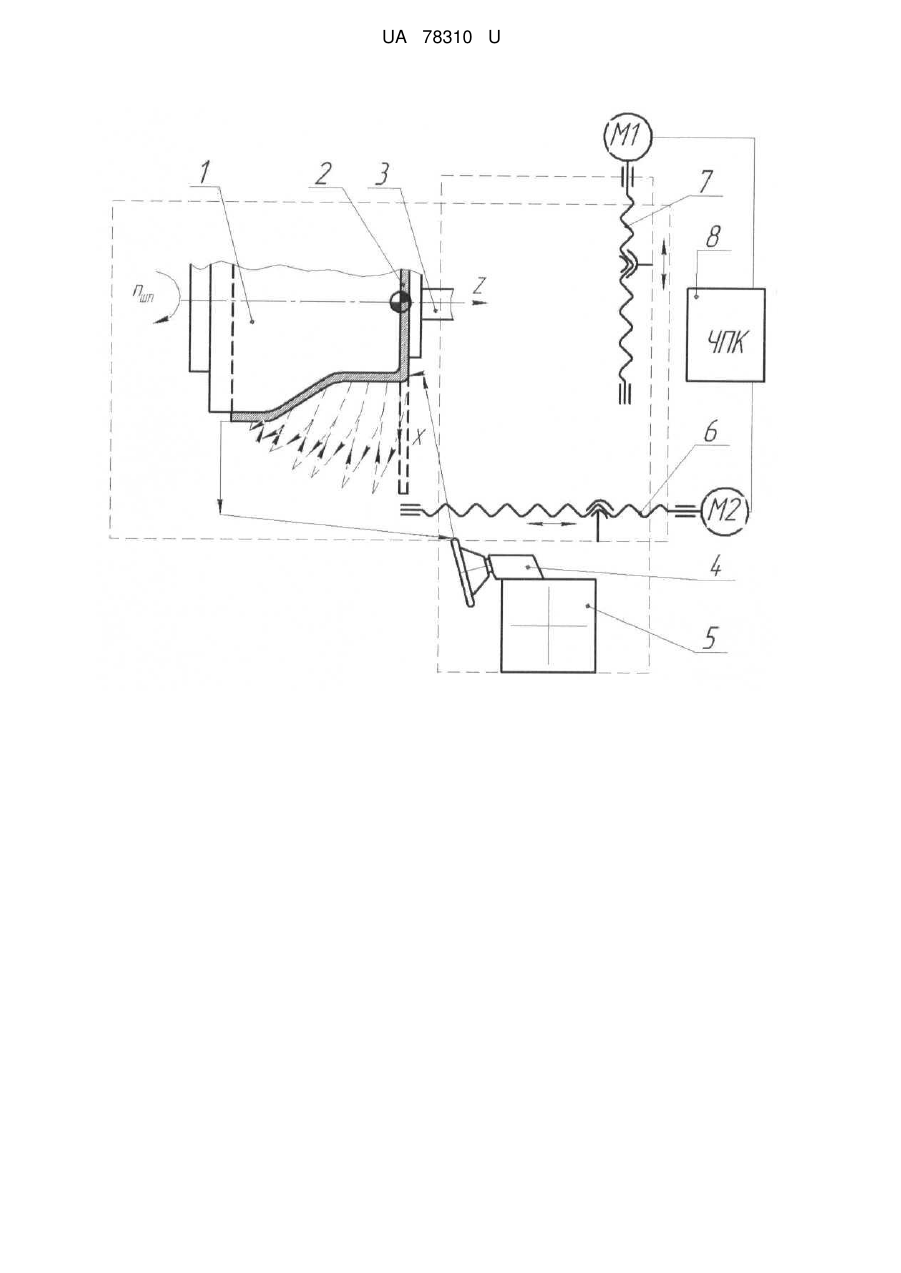

Реферат: UA 78310 U UA 78310 U 5 10 15 20 25 30 Корисна модель належить до області обробки металів тиском, а саме, до пристроїв для ротаційного витягання і може бути використана при виробництві тонкостінних та глибоких тіл обертання з листової заготовки у різноманітних галузях промисловості. Відомо пристрій для ротаційного витягання, що містить встановлений на утримувачі давильний ролик, оправку, притискач та механізм переміщення давильного ролика [див. Гредитор М.А. Давильные работы и ротационное выдавливание. - М.: Машиностроение, 1971, с. 161-162, рис. 93], - прототип. Недоліком відомого пристрою є неможливість виготовляти на ньому вироби складної форми, низька точність розмірів виробу та тривалий час підготовки виробництва. Задачею корисної моделі, що заявляється, є удосконалення пристрою для ротаційного витягання шляхом того, що механізм переміщення давильного ролика забезпечено системою числового програмного керування. Поставлена задача досягається тим, що у пристрої для ротаційного витягання, що містить встановлений на утримувачі давильний ролик, оправку, притискач та механізм переміщення давильного ролика, згідно корисної моделі, механізм переміщення давильного ролика виконано з системою числового програмного керування. Суть корисної моделі пояснюється схемою, де зображено пристрій для ротаційного витягання, що містить оправку 1, на торець якої встановлюється заготовка 2 та фіксується притискачем 3. Давильний ролик 4 фіксується у утримувачі 5. Механізм переміщення давильного ролика 4 містить привод 6 поперечного напряму переміщення та привод 7 повздовжнього напряму переміщення. Керування приводами 6, 7 виконується системою числового програмного керування 8. Пристрій для ротаційного витягання працює наступним чином. На торець оправки 1 встановлюється заготовка 2 та фіксується притискачем 3. У утримувачі 5 фіксується давильний ролик 4. У систему числового програмного керування 8 записується програма керування механізмом переміщення. Система числового програмного керування погоджено керує приводами 6, 7 забезпечуючи задану траєкторію руху ролика 4. Виготовлення механізму переміщення давильним роликом з системою числового програмного керування дозволить значно розширити технологічні можливості для виготовлення виробів складної форми, підвищити їх точність та скоротити час підготовки виробництва. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Пристрій для ротаційного витягання, що містить встановлений на утримувачі давильний ролик, оправку, притискач та механізм переміщення давильного ролика, який відрізняється тим, що механізм переміщення давильного ролика забезпечено системою числового програмного керування. 1 UA 78310 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
