Зубчаста передача

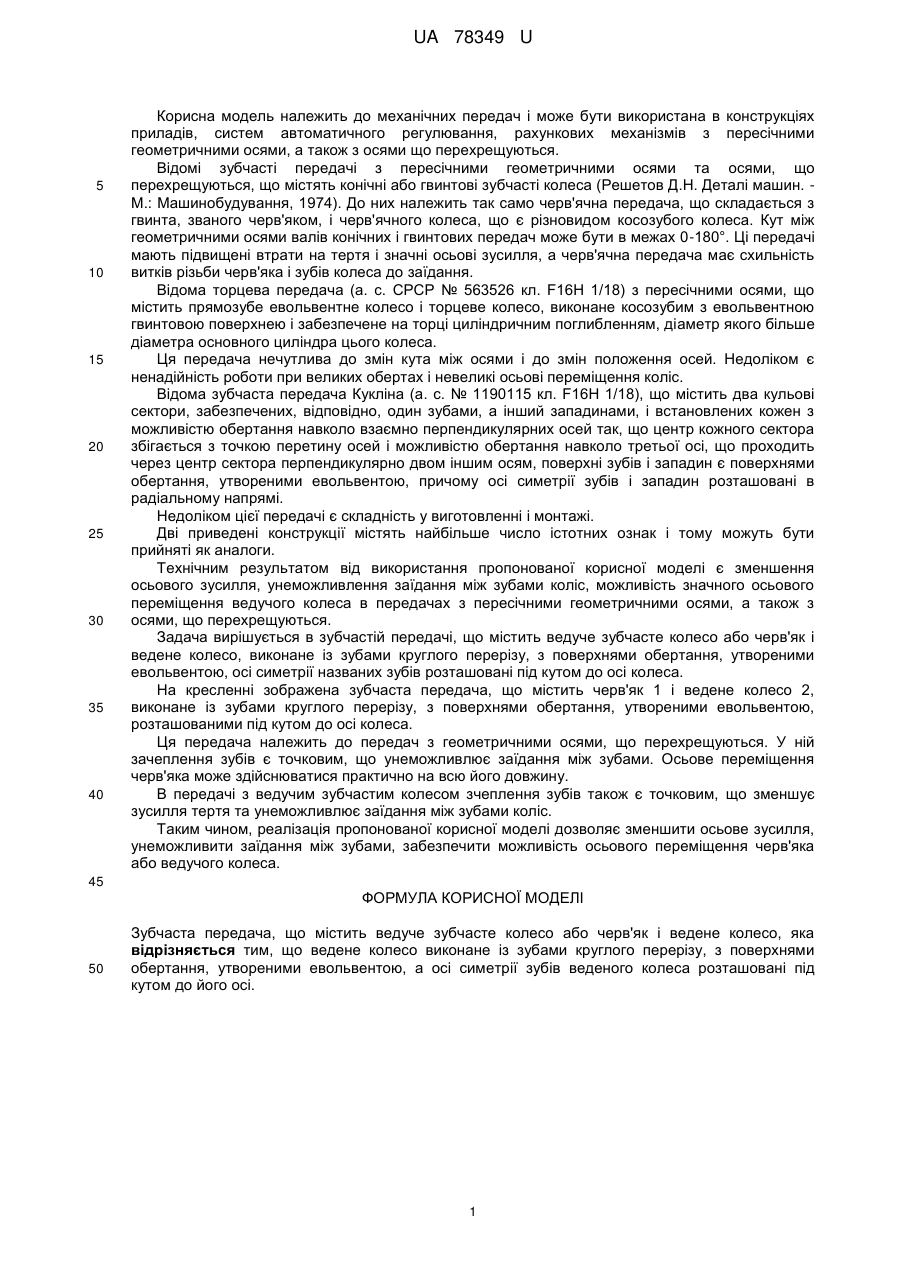

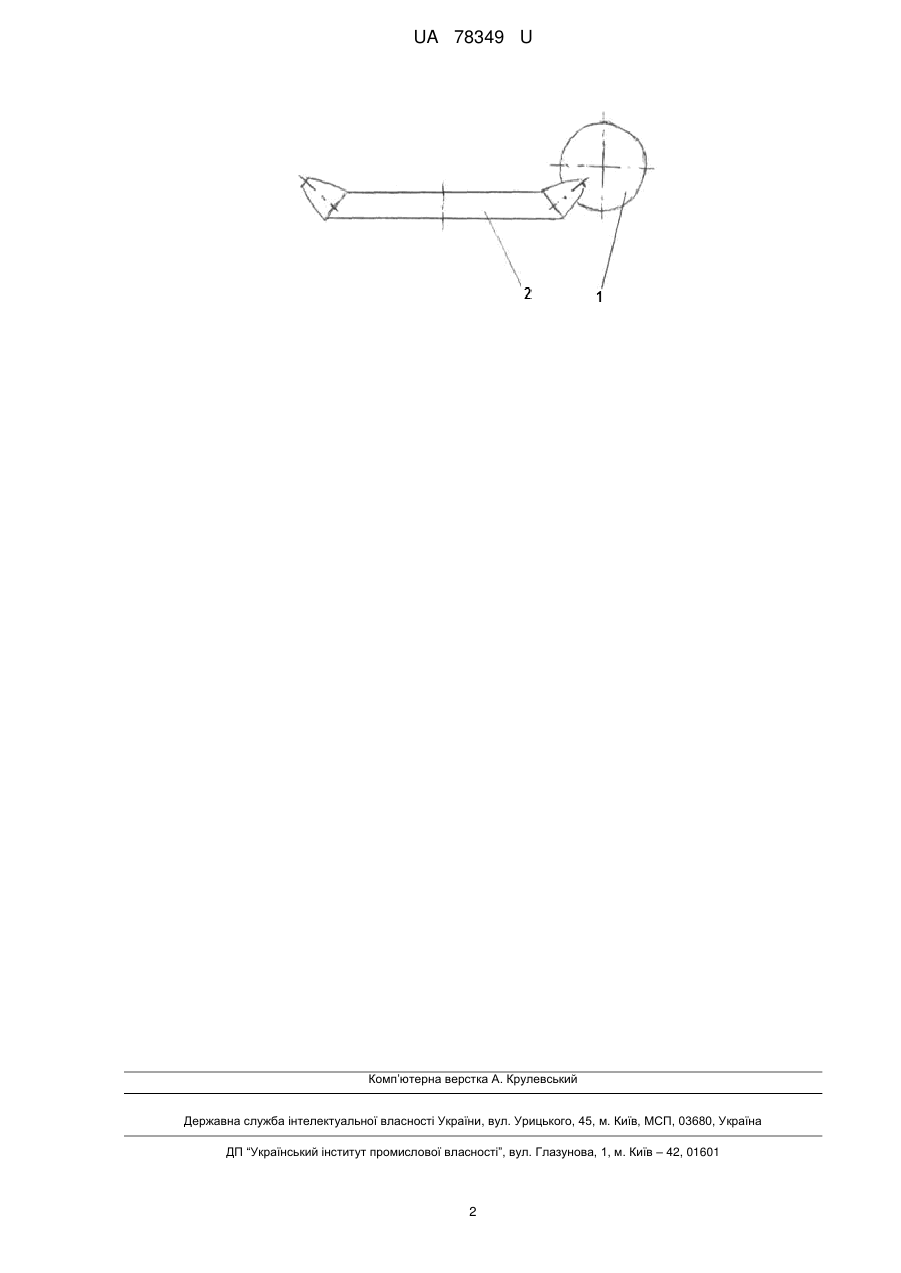

Реферат: UA 78349 U UA 78349 U 5 10 15 20 25 30 35 40 Корисна модель належить до механічних передач і може бути використана в конструкціях приладів, систем автоматичного регулювання, рахункових механізмів з пересічними геометричними осями, а також з осями що перехрещуються. Відомі зубчасті передачі з пересічними геометричними осями та осями, що перехрещуються, що містять конічні або гвинтові зубчасті колеса (Решетов Д.Н. Деталі машин. М.: Машинобудування, 1974). До них належить так само черв'ячна передача, що складається з гвинта, званого черв'яком, і черв'ячного колеса, що є різновидом косозубого колеса. Кут між геометричними осями валів конічних і гвинтових передач може бути в межах 0-180°. Ці передачі мають підвищені втрати на тертя і значні осьові зусилля, а черв'ячна передача має схильність витків різьби черв'яка і зубів колеса до заїдання. Відома торцева передача (а. с. СРСР № 563526 кл. F16Н 1/18) з пересічними осями, що містить прямозубе евольвентне колесо і торцеве колесо, виконане косозубим з евольвентною гвинтовою поверхнею і забезпечене на торці циліндричним поглибленням, діаметр якого більше діаметра основного циліндра цього колеса. Ця передача нечутлива до змін кута між осями і до змін положення осей. Недоліком є ненадійність роботи при великих обертах і невеликі осьові переміщення коліс. Відома зубчаста передача Кукліна (а. с. № 1190115 кл. F16Н 1/18), що містить два кульові сектори, забезпечених, відповідно, один зубами, а інший западинами, і встановлених кожен з можливістю обертання навколо взаємно перпендикулярних осей так, що центр кожного сектора збігається з точкою перетину осей і можливістю обертання навколо третьої осі, що проходить через центр сектора перпендикулярно двом іншим осям, поверхні зубів і западин є поверхнями обертання, утвореними евольвентою, причому осі симетрії зубів і западин розташовані в радіальному напрямі. Недоліком цієї передачі є складність у виготовленні і монтажі. Дві приведені конструкції містять найбільше число істотних ознак і тому можуть бути прийняті як аналоги. Технічним результатом від використання пропонованої корисної моделі є зменшення осьового зусилля, унеможливлення заїдання між зубами коліс, можливість значного осьового переміщення ведучого колеса в передачах з пересічними геометричними осями, а також з осями, що перехрещуються. Задача вирішується в зубчастій передачі, що містить ведуче зубчасте колесо або черв'як і ведене колесо, виконане із зубами круглого перерізу, з поверхнями обертання, утвореними евольвентою, осі симетрії названих зубів розташовані під кутом до осі колеса. На кресленні зображена зубчаста передача, що містить черв'як 1 і ведене колесо 2, виконане із зубами круглого перерізу, з поверхнями обертання, утвореними евольвентою, розташованими під кутом до осі колеса. Ця передача належить до передач з геометричними осями, що перехрещуються. У ній зачеплення зубів є точковим, що унеможливлює заїдання між зубами. Осьове переміщення черв'яка може здійснюватися практично на всю його довжину. В передачі з ведучим зубчастим колесом зчеплення зубів також є точковим, що зменшує зусилля тертя та унеможливлює заїдання між зубами коліс. Таким чином, реалізація пропонованої корисної моделі дозволяє зменшити осьове зусилля, унеможливити заїдання між зубами, забезпечити можливість осьового переміщення черв'яка або ведучого колеса. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Зубчаста передача, що містить ведуче зубчасте колесо або черв'як і ведене колесо, яка відрізняється тим, що ведене колесо виконане із зубами круглого перерізу, з поверхнями обертання, утвореними евольвентою, а осі симетрії зубів веденого колеса розташовані під кутом до його осі. 1 UA 78349 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
