Зубчаста передача

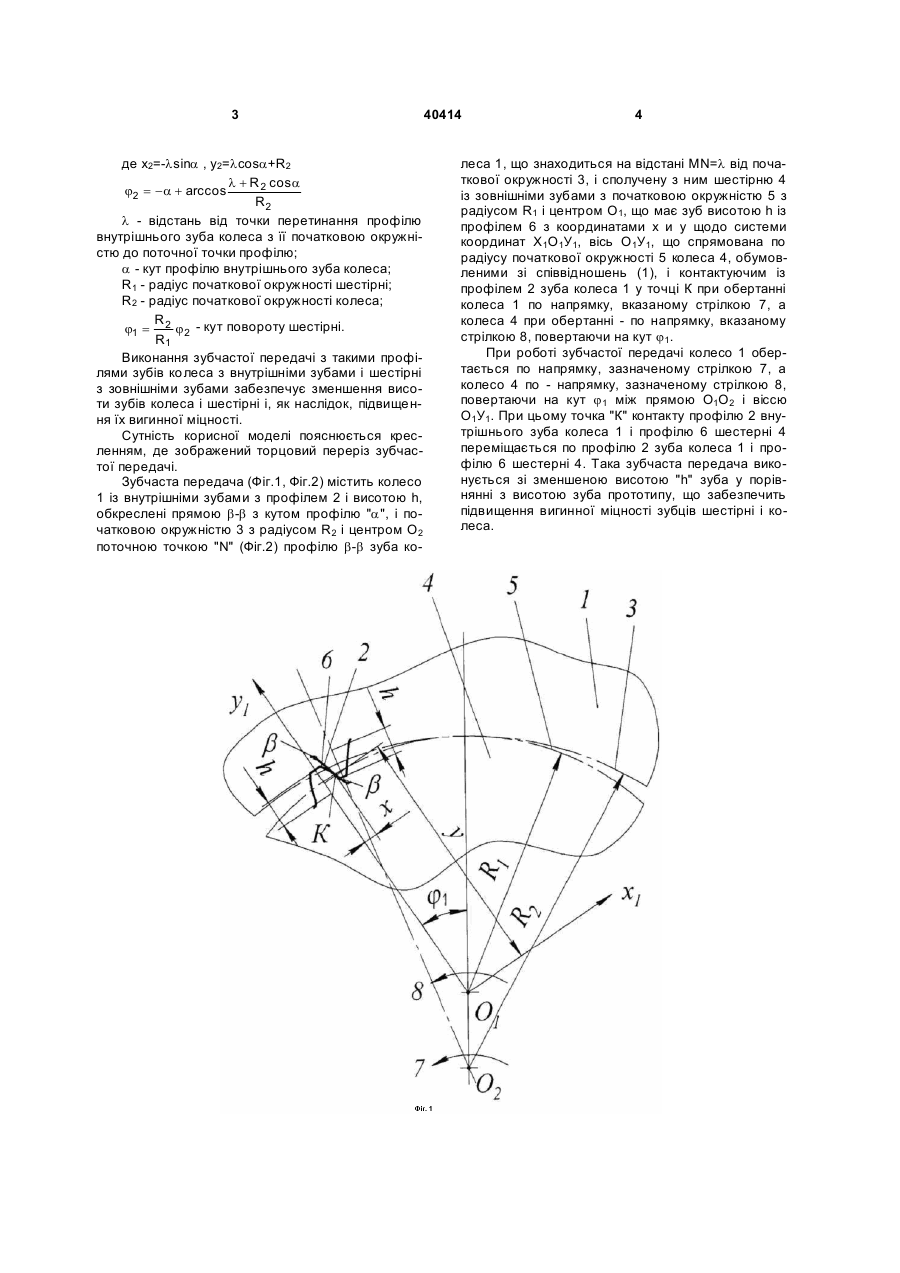

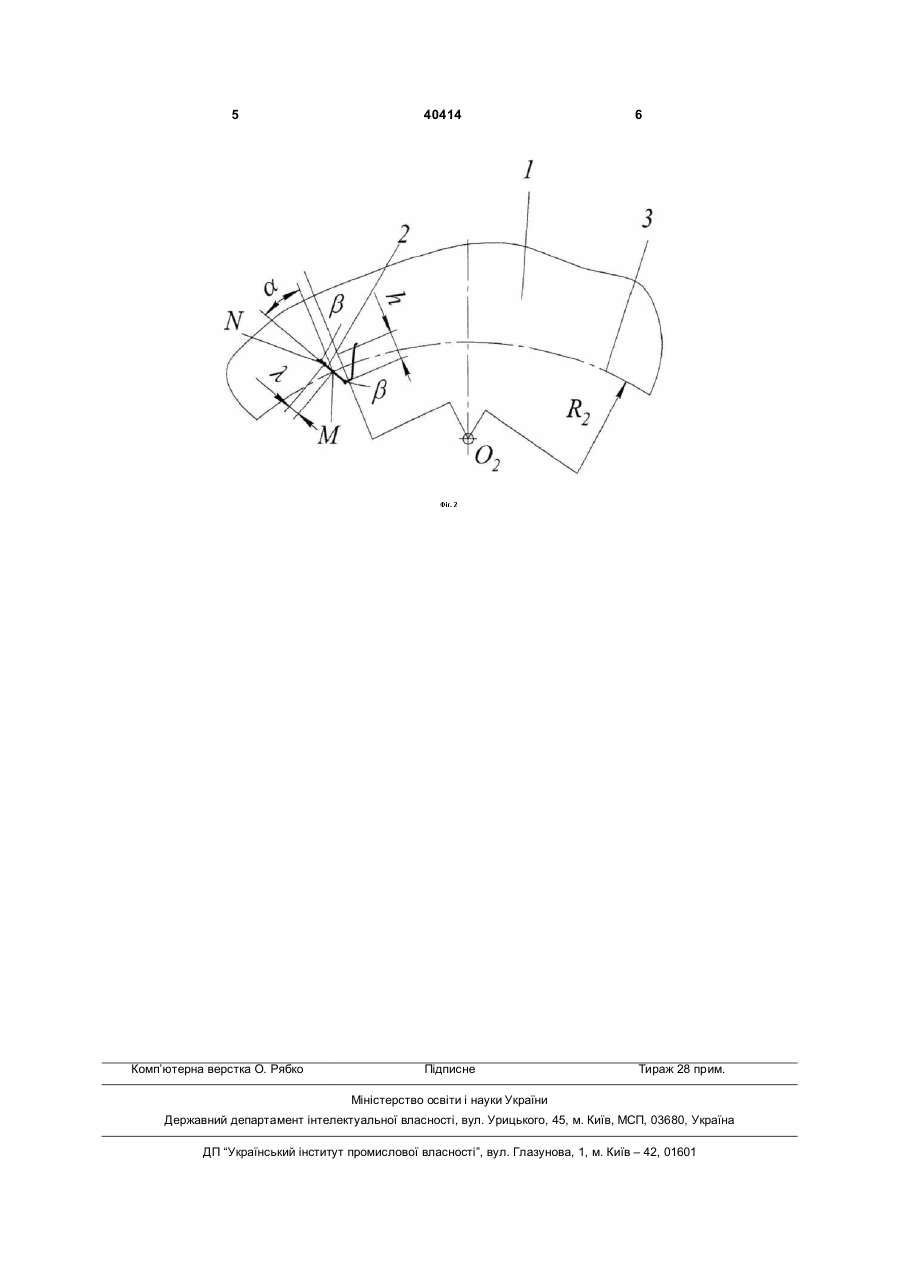

Зубчаста передача, що містить колесо з внутрішніми зубами і сполучену з ним шестірню з зовнішніми зубами, яка відрізняється тим, що профіль зуба колеса з внутрішніми зубами у торцевому перерізі описується прямою, а профіль зуба шестірні з зовнішніми зубами в торцевому перерізі описується кривою з координатами: x1 = x 2 cos(j1 - j2 ) + y 2 sin(j1 - j2 ) - (R1 - R 2 ) sin j1, y 1 = - x 2 sin( j1 - j 2 ) + y 2 cos(j1 - j 2 ) - (R 2 - R 1 ) cos j 1 , (1) R1 - радіус початкової окружності шестірні; R2 - радіус початкової окружності колеса; R j1 = 2 j2 - кут повороту шестірні. R1 Корисна модель відноситься до галузі машинобудування і може бути використана у приводах машин і механізмів загального і спеціального призначення. Відомо зубчасту передачу, що містить колесо з внутрішніми зубами (колесо) і сполучену з ним шестірню із зовнішніми зубами (шестірню), профілі зубів яких у торцовому перерізі обкреслено евольвентами [див. Планетарные передачи. Справочник. Под редакцией докторов технических наук В.Н. Кудрявцева и Ю.Н. Кирдяшева. -Л.: Машиностроение.. 1977 - 536с. – прототип]. Недоліком відомої зубчастої передачі є недостатня вигинна міцність зубів шестірні і колеса цієї передачі через велику їхню висоту. В основу корисної моделі поставлена задача підвищення вигинної міцності зубів шестірні і колеса зубчастої передачі шляхом зменшення висоти зубів. Поставлена задача досягається тим, що в зубчастій передачі, що містить колесо з внутрішніми зубами і сполучену з ним шестірню з зовнішніми зубами, відповідно до корисної моделі, профіль зуба колеса з внутрішніми зубами в торцовому перерізі обкреслено прямою, а профіль зуба шестірні з зовнішніми зубами в торцовому перерізі обкреслено кривою, координати якої в системі координат, зв’язаної із шестірнею, визначаються рівностями: x1 = x 2 cos(j1 - j2 ) + y 2 sin( j1 - j 2 ) - (R1 - R 2 ) sin j1 y 1 = - x 2 sin( j1 - j 2 ) + y 2 cos(j1 - j 2 ) - (R 2 - R 1 ) cos j1 (1) (19) UA (11) 40414 (13) U де х2 = -l sin a , у2 = l cos a + R2 l + R2 cos a j 2 = - a + arccos , R2 l - відстань від точки перетинання профілю внутрішнього зуба колеса з її початковою окружністю до поточної точки профілю; a - кут профілю внутрішнього зуба колеса; 3 де х2=-lsina , у2=lcosa+R2 l + R 2 cos a j2 = - a + arccos R2 l - відстань від точки перетинання профілю внутрішнього зуба колеса з її початковою окружністю до поточної точки профілю; a - кут профілю внутрішнього зуба колеса; R1 - радіус початкової окружності шестірні; R2 - радіус початкової окружності колеса; R j1 = 2 j 2 - кут повороту шестірні. R1 Виконання зубчастої передачі з такими профілями зубів колеса з внутрішніми зубами і шестірні з зовнішніми зубами забезпечує зменшення висоти зубів колеса і шестірні і, як наслідок, підвищення їх вигинної міцності. Сутність корисної моделі пояснюється кресленням, де зображений торцовий переріз зубчастої передачі. Зубчаста передача (Фіг.1, Фіг.2) містить колесо 1 із внутрішніми зубами з профілем 2 і висотою h, обкреслені прямою b-b з кутом профілю "a", і початковою окружністю 3 з радіусом R2 і центром О2 поточною точкою "N" (Фіг.2) профілю b-b зуба ко 40414 4 леса 1, що знаходиться на відстані MN=l від початкової окружності 3, і сполучену з ним шестірню 4 із зовнішніми зубами з початковою окружністю 5 з радіусом R1 і центром О1, що має зуб висотою h із профілем 6 з координатами х и у щодо системи координат Х1О1У1, вісь О1У1, що спрямована по радіусу початкової окружності 5 колеса 4, обумовленими зі співвідношень (1), і контактуючим із профілем 2 зуба колеса 1 у точці К при обертанні колеса 1 по напрямку, вказаному стрілкою 7, а колеса 4 при обертанні - по напрямку, вказаному стрілкою 8, повертаючи на кут j1. При роботі зубчастої передачі колесо 1 обертається по напрямку, зазначеному стрілкою 7, а колесо 4 по - напрямку, зазначеному стрілкою 8, повертаючи на кут j1 між прямою О1О2 і віссю О1У1. При цьому точка "К" контакту профілю 2 внутрішнього зуба колеса 1 і профілю 6 шестерні 4 переміщається по профілю 2 зуба колеса 1 і профілю 6 шестерні 4. Така зубчаста передача виконується зі зменшеною висотою "h" зуба у порівнянні з висотою зуба прототипу, що забезпечить підвищення вигинної міцності зубців шестірні і колеса. 5 Комп’ютерна верстка О. Рябко 40414 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
