Універсальна корморізка

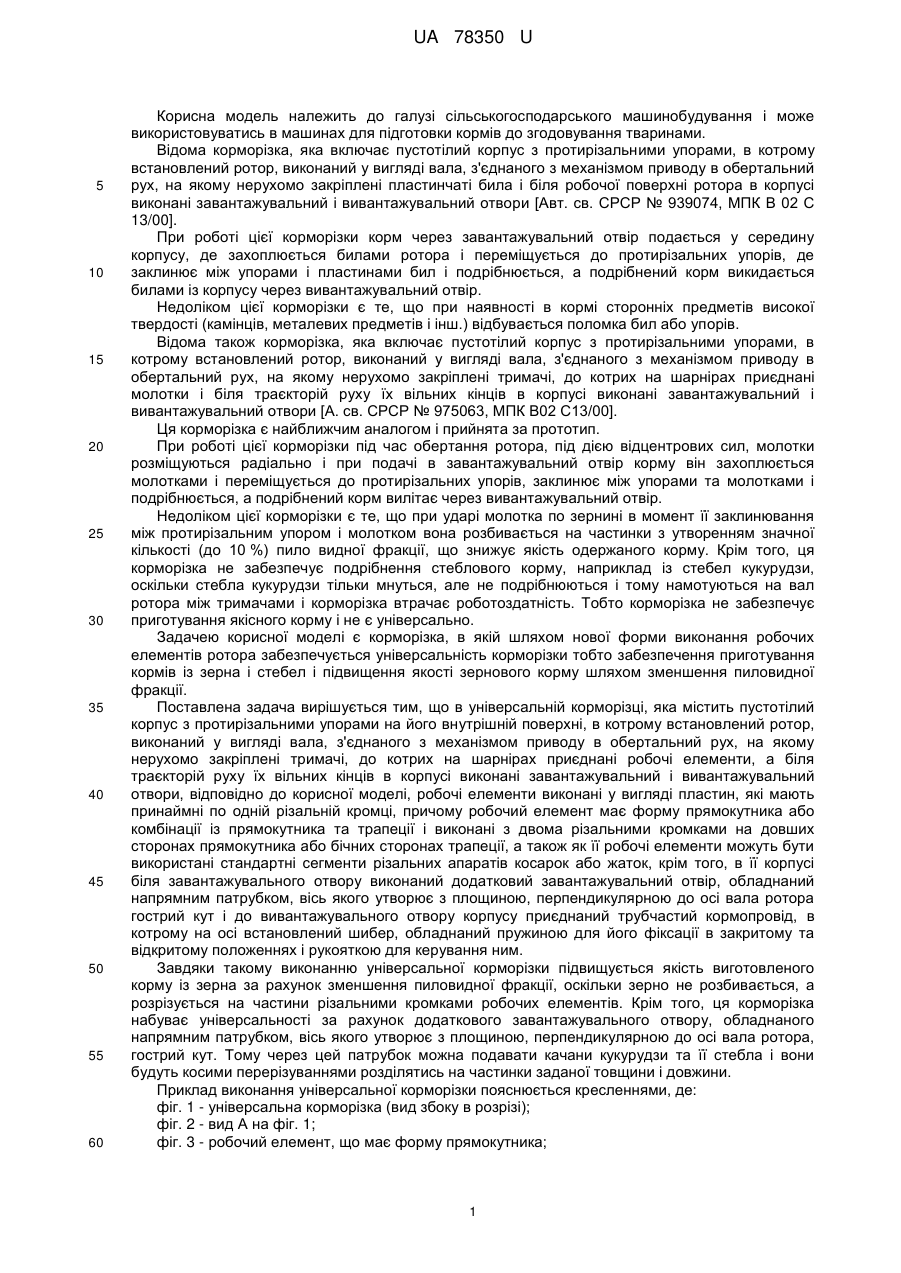

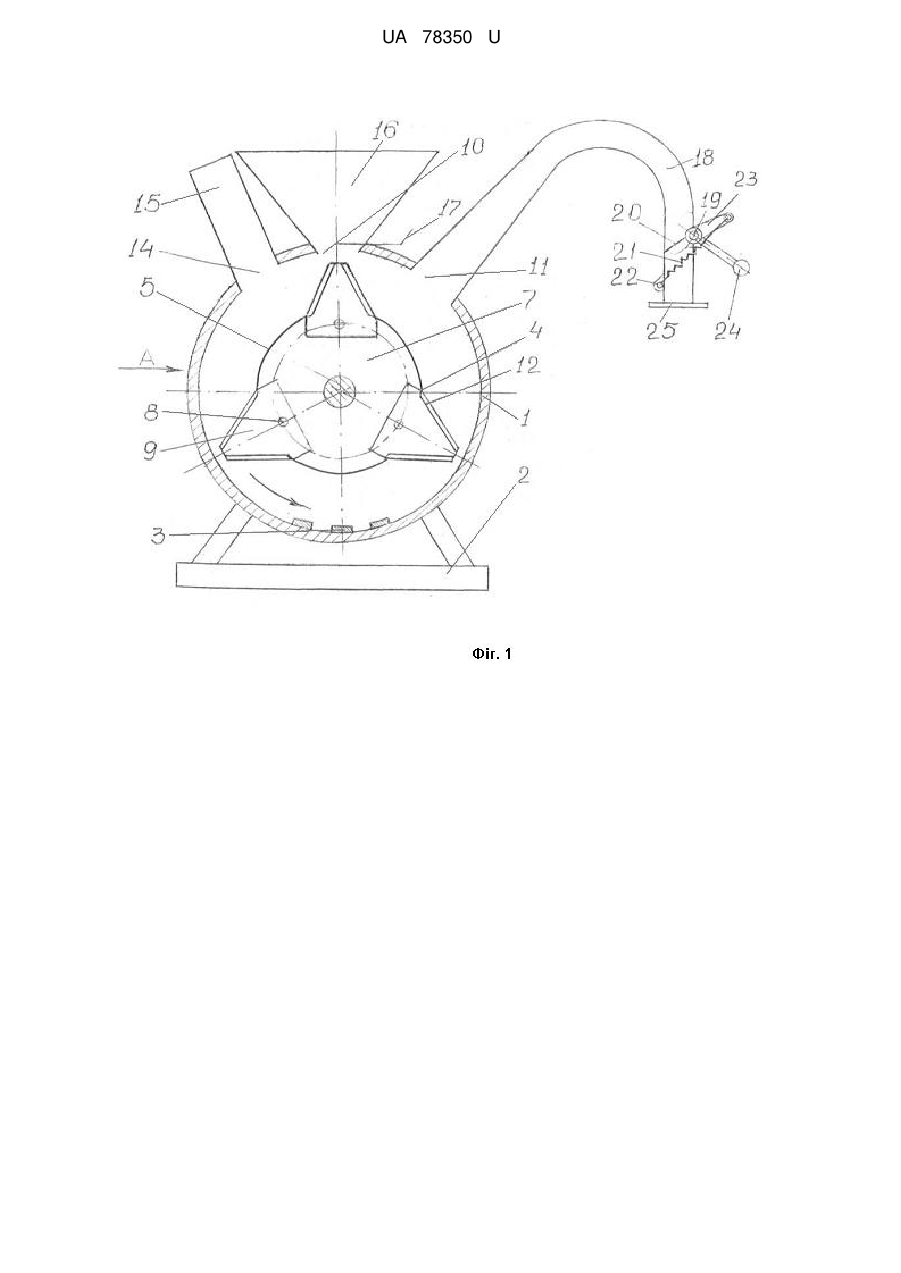

Реферат: UA 78350 U UA 78350 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування і може використовуватись в машинах для підготовки кормів до згодовування тваринами. Відома корморізка, яка включає пустотілий корпус з протирізальними упорами, в котрому встановлений ротор, виконаний у вигляді вала, з'єднаного з механізмом приводу в обертальний рух, на якому нерухомо закріплені пластинчаті била і біля робочої поверхні ротора в корпусі виконані завантажувальний і вивантажувальний отвори [Авт. св. СРСР № 939074, МПК В 02 С 13/00]. При роботі цієї корморізки корм через завантажувальний отвір подається у середину корпусу, де захоплюється билами ротора і переміщується до протирізальних упорів, де заклинює між упорами і пластинами бил і подрібнюється, а подрібнений корм викидається билами із корпусу через вивантажувальний отвір. Недоліком цієї корморізки є те, що при наявності в кормі сторонніх предметів високої твердості (камінців, металевих предметів і інш.) відбувається поломка бил або упорів. Відома також корморізка, яка включає пустотілий корпус з протирізальними упорами, в котрому встановлений ротор, виконаний у вигляді вала, з'єднаного з механізмом приводу в обертальний рух, на якому нерухомо закріплені тримачі, до котрих на шарнірах приєднані молотки і біля траєкторій руху їх вільних кінців в корпусі виконані завантажувальний і вивантажувальний отвори [А. св. СРСР № 975063, МПК В02 С13/00]. Ця корморізка є найближчим аналогом і прийнята за прототип. При роботі цієї корморізки під час обертання ротора, під дією відцентрових сил, молотки розміщуються радіально і при подачі в завантажувальний отвір корму він захоплюється молотками і переміщується до протирізальних упорів, заклинює між упорами та молотками і подрібнюється, а подрібнений корм вилітає через вивантажувальний отвір. Недоліком цієї корморізки є те, що при ударі молотка по зернині в момент її заклинювання між протирізальним упором і молотком вона розбивається на частинки з утворенням значної кількості (до 10 %) пило видної фракції, що знижує якість одержаного корму. Крім того, ця корморізка не забезпечує подрібнення стеблового корму, наприклад із стебел кукурудзи, оскільки стебла кукурудзи тільки мнуться, але не подрібнюються і тому намотуються на вал ротора між тримачами і корморізка втрачає роботоздатність. Тобто корморізка не забезпечує приготування якісного корму і не є універсально. Задачею корисної моделі є корморізка, в якій шляхом нової форми виконання робочих елементів ротора забезпечується універсальність корморізки тобто забезпечення приготування кормів із зерна і стебел і підвищення якості зернового корму шляхом зменшення пиловидної фракції. Поставлена задача вирішується тим, що в універсальній корморізці, яка містить пустотілий корпус з протирізальними упорами на його внутрішній поверхні, в котрому встановлений ротор, виконаний у вигляді вала, з'єднаного з механізмом приводу в обертальний рух, на якому нерухомо закріплені тримачі, до котрих на шарнірах приєднані робочі елементи, а біля траєкторій руху їх вільних кінців в корпусі виконані завантажувальний і вивантажувальний отвори, відповідно до корисної моделі, робочі елементи виконані у вигляді пластин, які мають принаймні по одній різальній кромці, причому робочий елемент має форму прямокутника або комбінації із прямокутника та трапеції і виконані з двома різальними кромками на довших сторонах прямокутника або бічних сторонах трапеції, а також як її робочі елементи можуть бути використані стандартні сегменти різальних апаратів косарок або жаток, крім того, в її корпусі біля завантажувального отвору виконаний додатковий завантажувальний отвір, обладнаний напрямним патрубком, вісь якого утворює з площиною, перпендикулярною до осі вала ротора гострий кут і до вивантажувального отвору корпусу приєднаний трубчастий кормопровід, в котрому на осі встановлений шибер, обладнаний пружиною для його фіксації в закритому та відкритому положеннях і рукояткою для керування ним. Завдяки такому виконанню універсальної корморізки підвищується якість виготовленого корму із зерна за рахунок зменшення пиловидної фракції, оскільки зерно не розбивається, а розрізується на частини різальними кромками робочих елементів. Крім того, ця корморізка набуває універсальності за рахунок додаткового завантажувального отвору, обладнаного напрямним патрубком, вісь якого утворює з площиною, перпендикулярною до осі вала ротора, гострий кут. Тому через цей патрубок можна подавати качани кукурудзи та її стебла і вони будуть косими перерізуваннями розділятись на частинки заданої товщини і довжини. Приклад виконання універсальної корморізки пояснюється кресленнями, де: фіг. 1 - універсальна корморізка (вид збоку в розрізі); фіг. 2 - вид А на фіг. 1; фіг. 3 - робочий елемент, що має форму прямокутника; 1 UA 78350 U 5 10 15 20 25 30 35 40 45 50 фіг. 4 - розріз Б-Б на фіг. 3; фіг. 5 - робочий елемент, що має форму трапеції; фіг. 6 - стандартний сегмент різального апарата косарки або жатки, як робочий елемент ротора. Універсальна корморізка включає пустотілий корпус 1 (фіг. 1), встановлений на рамі 2. На внутрішній поверхні корпусу 1 виконані протирізальні упори 3, а в середині корпусу 1 встановлений ротор 4, виконаний у вигляді вала 5, з'єднаного з механізмом приводу в обертальний рух, наприклад, електродвигуном 6 (фіг. 2). На валу 5 нерухомо закріплені тримачі 7, виконані у вигляді дисків, до яких на шарнірах 8 приєднані робочі елементи 9, а біля траєкторій руху їх вільних кінців у корпусі 1 виконані завантажувальний 10 і вивантажувальний 11 отвори. Робочі елементи 9 виконані у вигляді пластин, які мають, принаймні, по одній різальній кромці 12, причому пластини можуть мати форму прямокутника (фіг. 3), якщо корм, що переробляється не має сторонніх предметів високої твердості (камінців, кусочків металу і інш.), або форму комбінації прямокутника і трапеції (фіг. 5), якщо а кормі попадаються такі предмети, що забезпечує зниження сили співударяння робочого елемента 9 з таким предметом. Крім того, якщо на підприємстві, яке виготовляє такі корморізки відсутнє термічне відділення для високоякісної термічної обробки робочих елементів 9, то як такі робочі елементи доцільно використовувати стандартні сегменти 13 (фіг. 6) різальних апаратів косарок і жаток, які виготовляються на спеціалізованих підприємствах і проходять якісну термічну обробку. А також, використання стандартних сегментів 13 спрощує заміну робочих елементів у споживачів при виході їх із ладу. В корпусі 1 біля основного завантажувального отвору 10 виконаний додатковий завантажувальний отвір 14, обладнаний напрямним патрубком 15, нахиленим до площини, перпендикулярної до осі вала 5 ротора 4, під гострим кутом у (фіг. 2). Завантажувальний отвір 10 обладнаний бункером 16, закріпленим до корпусу 1 і виконаним з заслінкою 17 для регулювання надходження корму на ротор 4, а до вивантажувального отвору 11 приєднаний трубчастий кормопровід 18, в котрому на осі 19 встановлений шибер 20, обладнаний пружиною 21 для його фіксації в закритому і відкритому положеннях. Один кінець пружини 21 через кронштейн 22 з'єднаний з кормопроводом 18, а другий через важіль 23 з'єднаний з віссю 19. Крім того, до осі 19 закріплена рукоятка 24 для керування шибером 20. До кінця кормопроводу 18 закріплено кільце 25 для приєднання мішка. При роботі цієї корморізки в бункер 16 при закритій заслінці 17 засипається непорізаний корм, наприклад зерно, а на кільце 25 кормопроводу 18 закріплюється мішок і рукояткою 24 відкривається шибер 20. Вмикають в роботу електродвигун 6 і відкривають на необхідну величину заслінку 17. Неподрібнений корм через отвір 10 поступає в корпус 1, де захоплюється робочими елементами 9 ротора 4 і транспортується до протирізальних упорів 3. Частинки непорізаного корму заклинюють між лезами 12 елементів 9 і упорами 3 і перерізуються. Порізаний корм робочими елементами 9 транспортується до вивантажувального отвору 11, через який вилітає із корпусу 1 і через кормопровід 18 поступає в мішок. Після заповнення мішка, рукояткою 24 шибер 20 закривається і порізаний корм збирається в кормопроводі 18, а після зміни мішка шибер 20 відкривається і накопичений корм висипається в мішок і робота корморізки продовжується. Причому, якщо робочі елементи 9 виконані з двома різальними кромками (фіг. 3, 5 і 6), то після затуплення різальних кромок робочі елементи 9 повертаються на 180° і використовуються їх другі різальні кромки, в результаті чого строк експлуатування корморізки збільшується у 2 рази. При подрібненні стеблових кормів, наприклад качанів та стебел кукурудзи, заслінка 17 закривається, а після вмикання електроприводу 6 качани або стебла вставляються в направляючий патрубок 15, через який вони надходять в корпус 1, де лезами 12 робочих елементів 9 відрізуються їх дрібні кусочки і через вивантажувальний отвір 11 і кормопровід 18 поступають в мішок, а стебла в патрубку 15 поступово опускаються. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Універсальна корморізка, яка містить пустотілий корпус з протирізальними упорами на його внутрішній поверхні, в котрому встановлений ротор, виконаний у вигляді вала, з'єднаного з механізмом приводу в обертальний рух, на якому нерухомо закріплені тримачі, до котрих на шарнірах приєднані робочі елементи, а біля траєкторій руху їх вільних кінців в корпусі виконані завантажувальний і вивантажувальний отвори, яка відрізняється тим, що робочі елементи виконані у вигляді пластин, які мають принаймні по одній різальній кромці. 2 UA 78350 U 5 10 15 2. Універсальна корморізка за п. 1, яка відрізняється тим, що робочий елемент має форму прямокутника і виконаний з двома різальними кромками на його довших сторонах. 3. Універсальна корморізка за п. 1, яка відрізняється тим, що робочий елемент має форму комбінації із прямокутника і трапеції і виконаний з двома різальними кромками на її бічних сторонах. 4. Універсальна корморізка за п. 1, яка відрізняється тим, що як її робочі елементи використані стандартні сегменти різальних апаратів косарок або жаток. 5. Універсальна корморізка за п. 1, яка відрізняється тим, що в її корпусі біля завантажувального отвору виконаний додатковий завантажувальний отвір, обладнаний напрямним патрубком, нахиленим до площини, перпендикулярної до осі вала ротора, під гострим кутом. 6. Універсальна корморізка за п. 1, яка відрізняється тим, що до вивантажувального отвору корпусу приєднаний трубчастий кормопровід, в котрому на осі встановлений шибер, обладнаний пружиною для його фіксації в закритому і відкритому положеннях і рукояткою для керування шибером. 3 UA 78350 U 4 UA 78350 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
