Спосіб керованого формування зон лазерного впливу

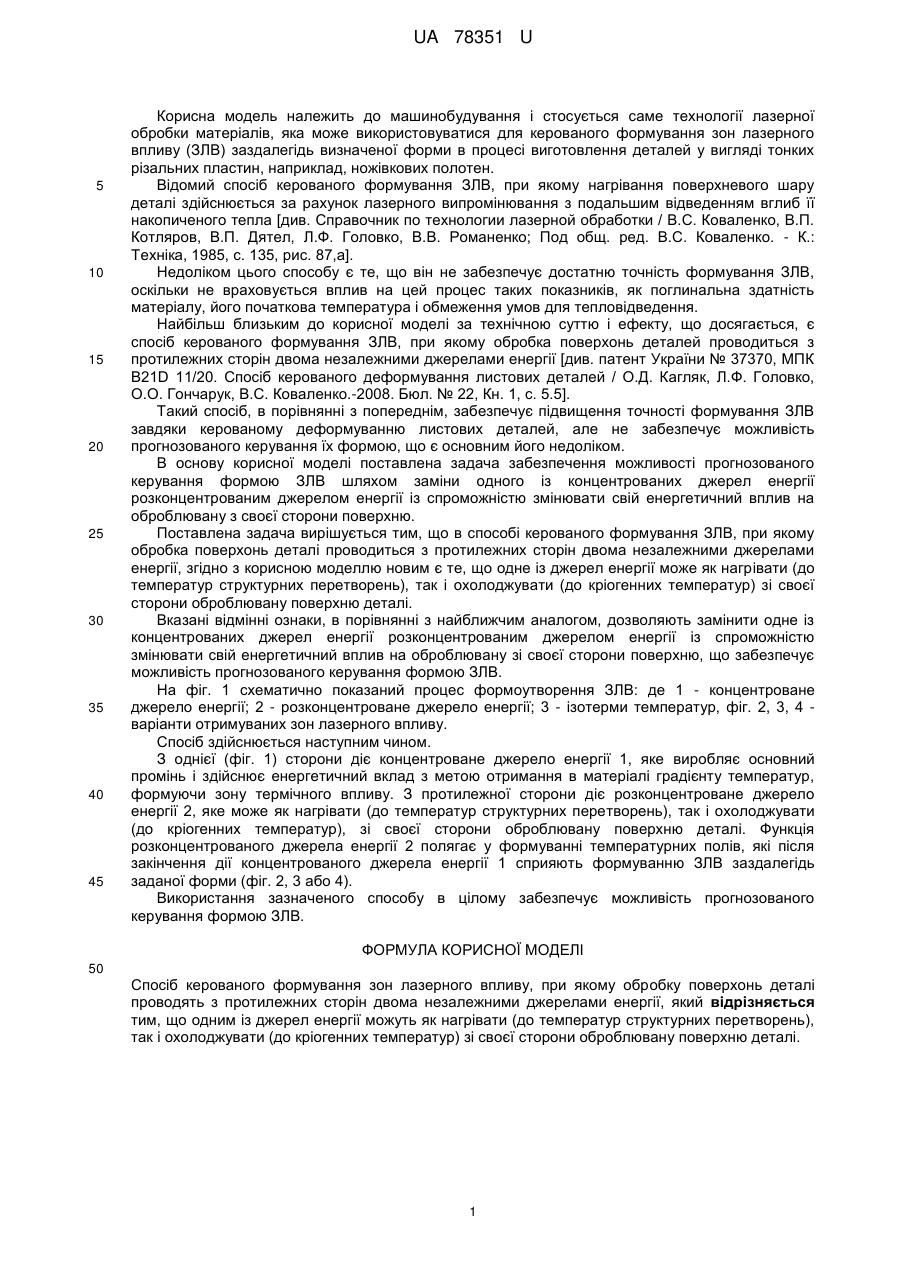

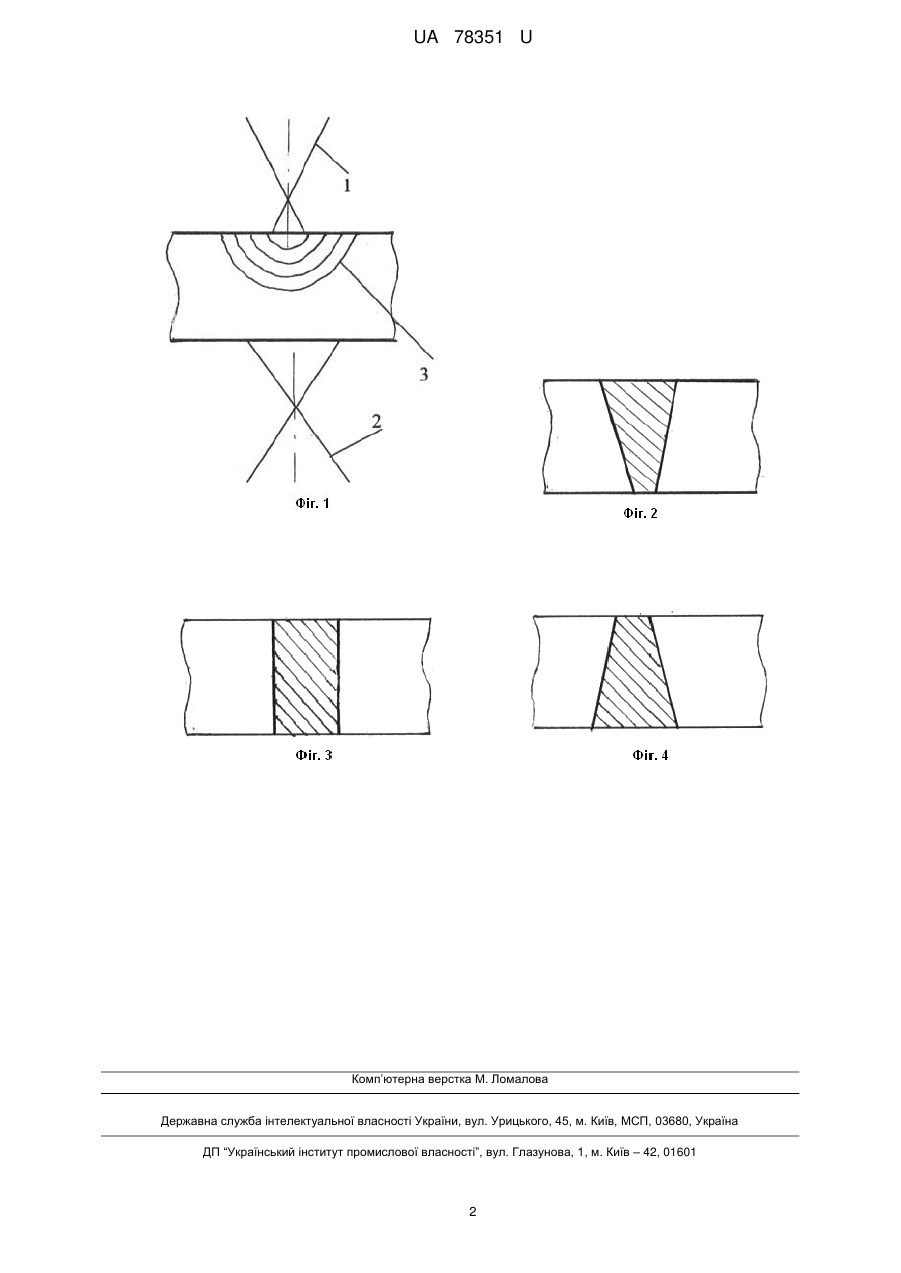

Реферат: UA 78351 U UA 78351 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до машинобудування і стосується саме технології лазерної обробки матеріалів, яка може використовуватися для керованого формування зон лазерного впливу (ЗЛВ) заздалегідь визначеної форми в процесі виготовлення деталей у вигляді тонких різальних пластин, наприклад, ножівкових полотен. Відомий спосіб керованого формування ЗЛВ, при якому нагрівання поверхневого шару деталі здійснюється за рахунок лазерного випромінювання з подальшим відведенням вглиб її накопиченого тепла [див. Справочник по технологии лазерной обработки / B.C. Коваленко, В.П. Котляров, В.П. Дятел, Л.Ф. Головко, В.В. Романенко; Под общ. ред. B.C. Коваленко. - К.: Техніка, 1985, с. 135, рис. 87,а]. Недоліком цього способу є те, що він не забезпечує достатню точність формування ЗЛВ, оскільки не враховується вплив на цей процес таких показників, як поглинальна здатність матеріалу, його початкова температура і обмеження умов для тепловідведення. Найбільш близьким до корисної моделі за технічною суттю і ефекту, що досягається, є спосіб керованого формування ЗЛВ, при якому обробка поверхонь деталей проводиться з протилежних сторін двома незалежними джерелами енергії [див. патент України № 37370, МПК В21D 11/20. Спосіб керованого деформування листових деталей / О.Д. Кагляк, Л.Ф. Головко, О.О. Гончарук, B.C. Коваленко.-2008. Бюл. № 22, Кн. 1, с. 5.5]. Такий спосіб, в порівнянні з попереднім, забезпечує підвищення точності формування ЗЛВ завдяки керованому деформуванню листових деталей, але не забезпечує можливість прогнозованого керування їх формою, що є основним його недоліком. В основу корисної моделі поставлена задача забезпечення можливості прогнозованого керування формою ЗЛВ шляхом заміни одного із концентрованих джерел енергії розконцентрованим джерелом енергії із спроможністю змінювати свій енергетичний вплив на оброблювану з своєї сторони поверхню. Поставлена задача вирішується тим, що в способі керованого формування ЗЛВ, при якому обробка поверхонь деталі проводиться з протилежних сторін двома незалежними джерелами енергії, згідно з корисною моделлю новим є те, що одне із джерел енергії може як нагрівати (до температур структурних перетворень), так і охолоджувати (до кріогенних температур) зі своєї сторони оброблювану поверхню деталі. Вказані відмінні ознаки, в порівнянні з найближчим аналогом, дозволяють замінити одне із концентрованих джерел енергії розконцентрованим джерелом енергії із спроможністю змінювати свій енергетичний вплив на оброблювану зі своєї сторони поверхню, що забезпечує можливість прогнозованого керування формою ЗЛВ. На фіг. 1 схематично показаний процес формоутворення ЗЛВ: де 1 - концентроване джерело енергії; 2 - розконцентроване джерело енергії; 3 - ізотерми температур, фіг. 2, 3, 4 варіанти отримуваних зон лазерного впливу. Спосіб здійснюється наступним чином. З однієї (фіг. 1) сторони діє концентроване джерело енергії 1, яке виробляє основний промінь і здійснює енергетичний вклад з метою отримання в матеріалі градієнту температур, формуючи зону термічного впливу. З протилежної сторони діє розконцентроване джерело енергії 2, яке може як нагрівати (до температур структурних перетворень), так і охолоджувати (до кріогенних температур), зі своєї сторони оброблювану поверхню деталі. Функція розконцентрованого джерела енергії 2 полягає у формуванні температурних полів, які після закінчення дії концентрованого джерела енергії 1 сприяють формуванню ЗЛВ заздалегідь заданої форми (фіг. 2, 3 або 4). Використання зазначеного способу в цілому забезпечує можливість прогнозованого керування формою ЗЛВ. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб керованого формування зон лазерного впливу, при якому обробку поверхонь деталі проводять з протилежних сторін двома незалежними джерелами енергії, який відрізняється тим, що одним із джерел енергії можуть як нагрівати (до температур структурних перетворень), так і охолоджувати (до кріогенних температур) зі своєї сторони оброблювану поверхню деталі. 1 UA 78351 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
