Будівельний дрібноштучний теплоізоляційний блок

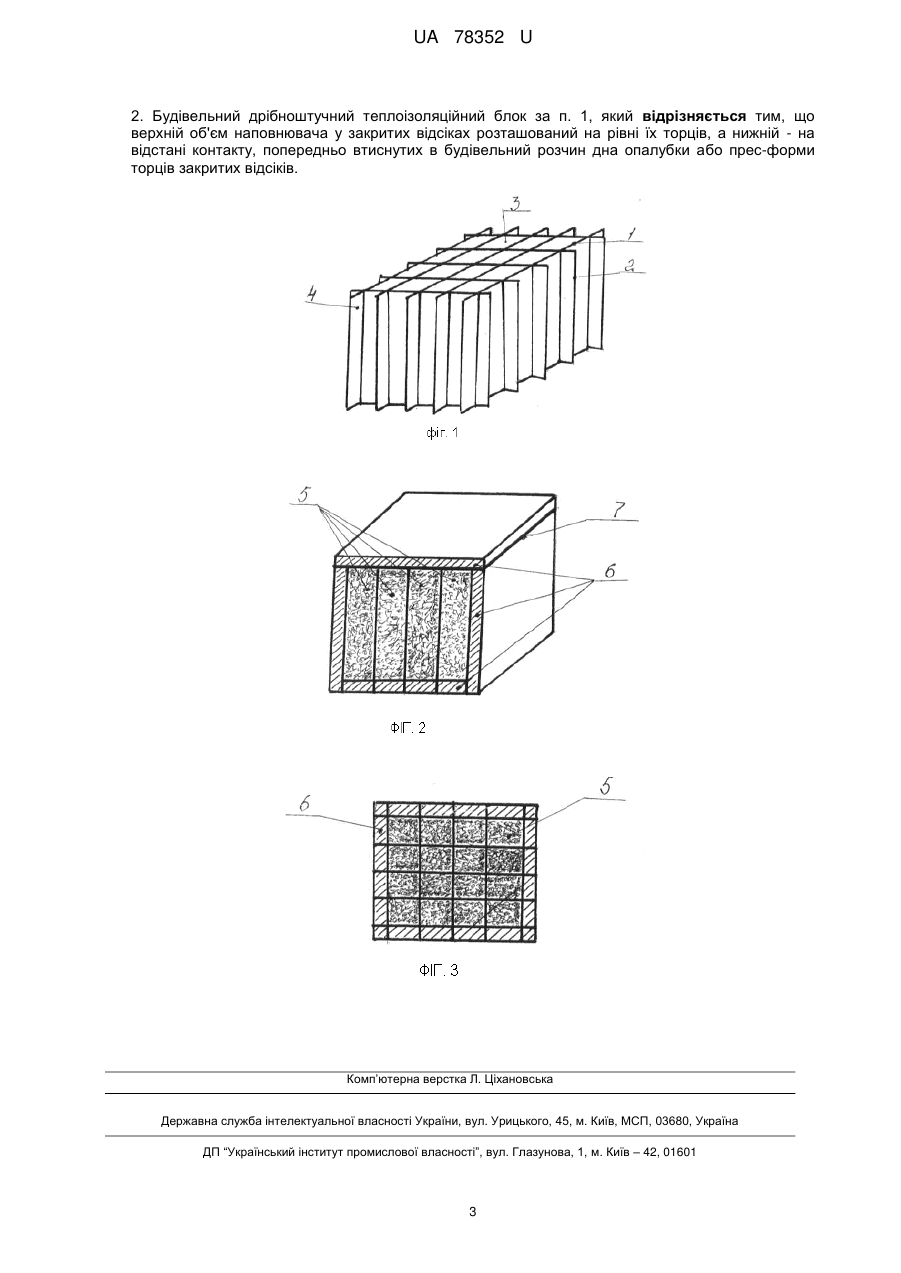

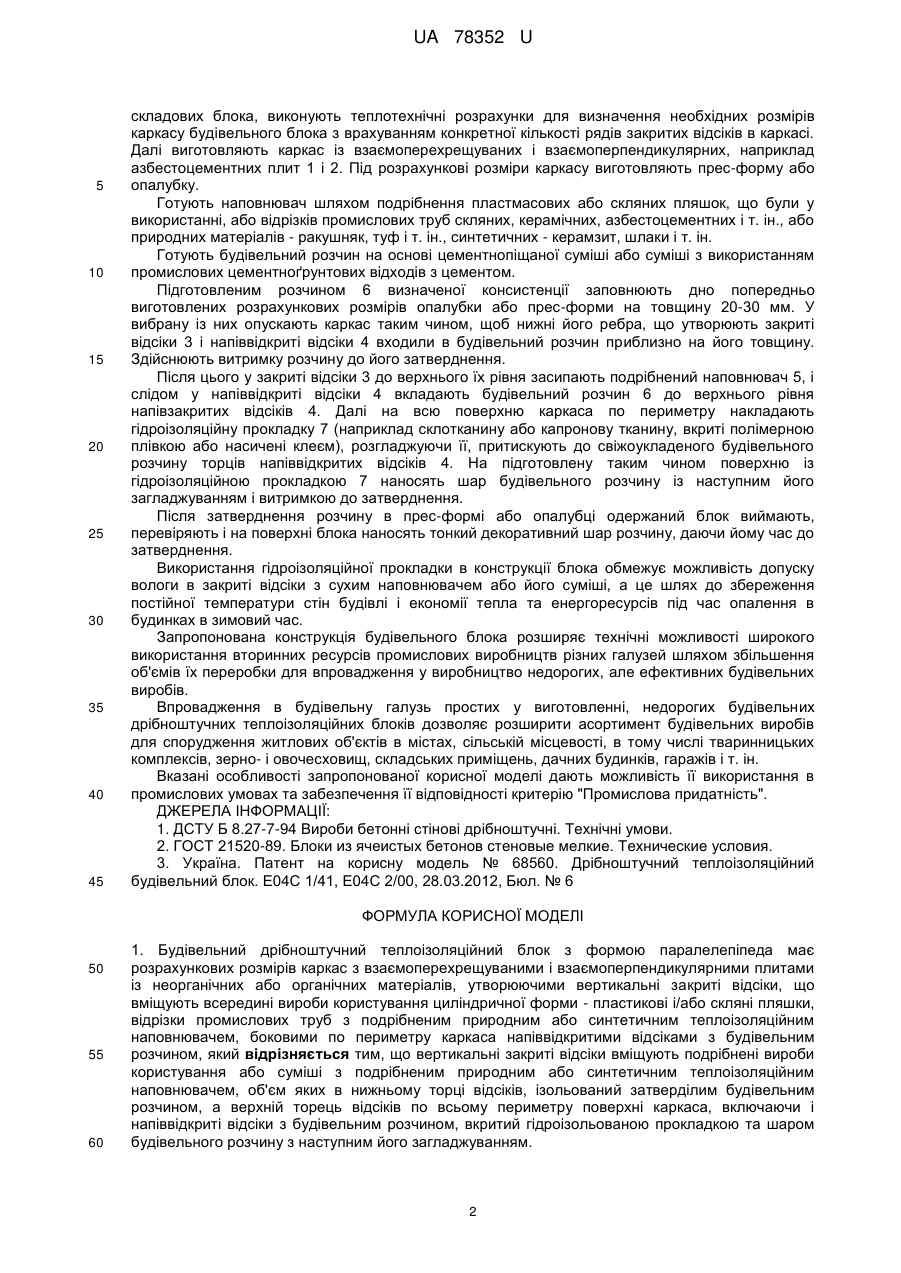

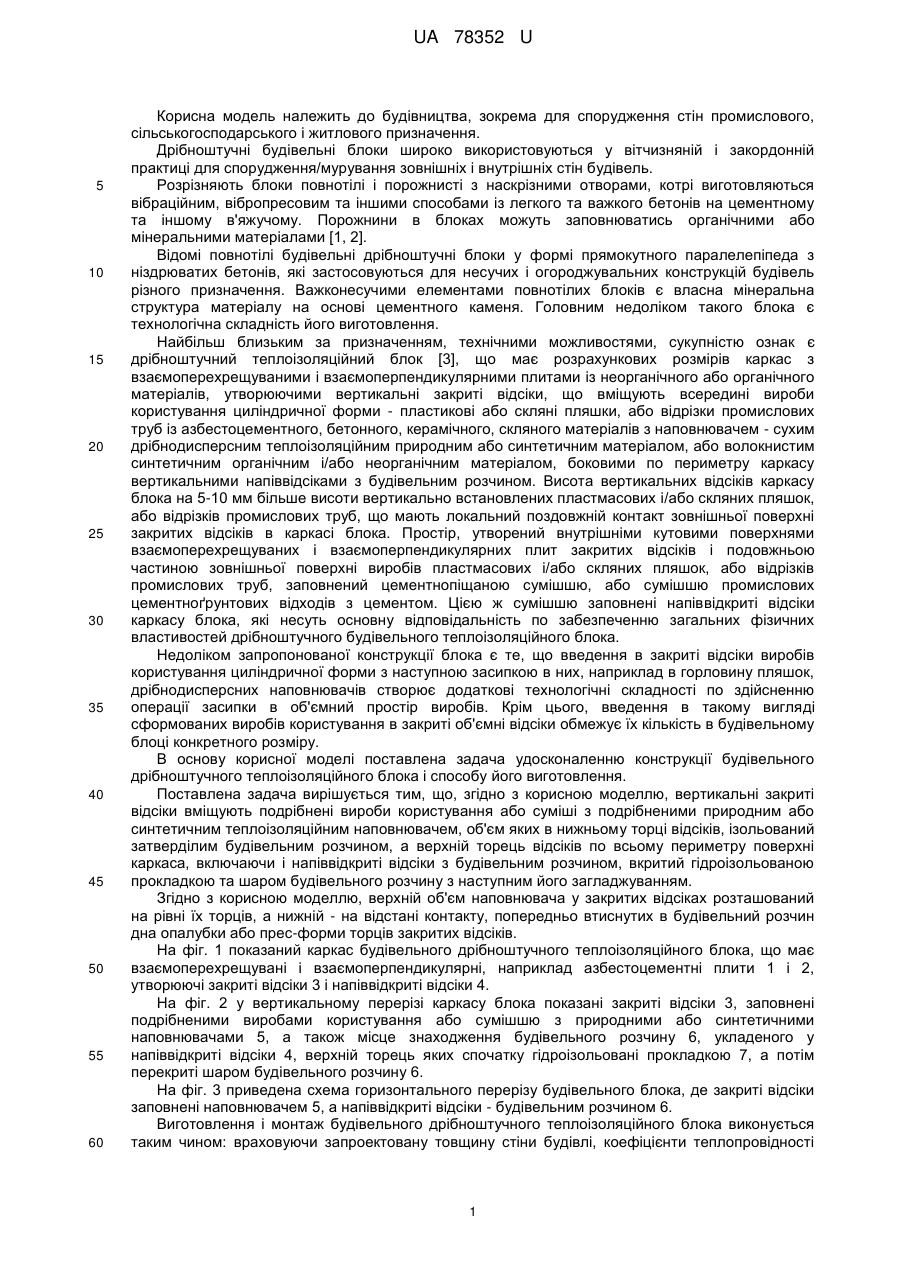

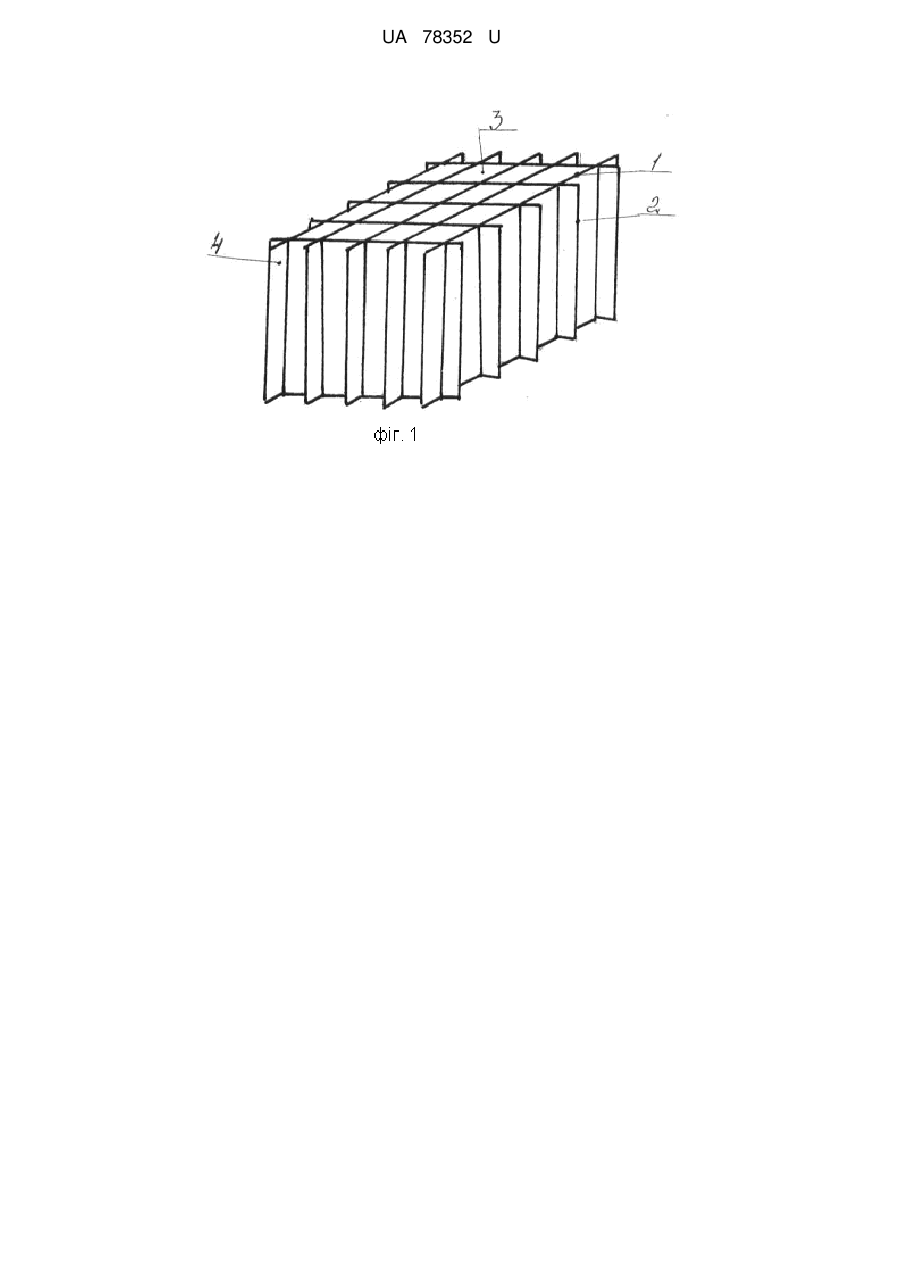

Реферат: Будівельний дрібноштучний теплоізоляційний блок з формою паралелепіпеда має розрахункових розмірів каркас з взаємоперехрещуваними і взаємоперпендикулярними плитами із неорганічних або органічних матеріалів, утворюючими вертикальні закриті відсіки, що вміщують всередині вироби користування циліндричної форми - пластикові і/або скляні пляшки, відрізки промислових труб з подрібненим природним або синтетичним теплоізоляційним наповнювачем, боковими по периметру каркаса напіввідкритими відсіками з будівельним розчином. Вертикальні закриті відсіки вміщують подрібнені вироби користування або суміші з подрібненим природним або синтетичним теплоізоляційним наповнювачем, об'єм яких в нижньому торці відсіків, ізольований затверділим будівельним розчином, а верхній торець відсіків по всьому периметру поверхні каркаса, включаючи і напіввідкриті відсіки з будівельним розчином, вкритий гідроізольованою прокладкою та шаром будівельного розчину з наступним його загладжуванням. UA 78352 U (12) UA 78352 U UA 78352 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, зокрема для спорудження стін промислового, сільськогосподарського і житлового призначення. Дрібноштучні будівельні блоки широко використовуються у вітчизняній і закордонній практиці для спорудження/мурування зовнішніх і внутрішніх стін будівель. Розрізняють блоки повнотілі і порожнисті з наскрізними отворами, котрі виготовляються вібраційним, вібропресовим та іншими способами із легкого та важкого бетонів на цементному та іншому в'яжучому. Порожнини в блоках можуть заповнюватись органічними або мінеральними матеріалами [1, 2]. Відомі повнотілі будівельні дрібноштучні блоки у формі прямокутного паралелепіпеда з ніздрюватих бетонів, які застосовуються для несучих і огороджувальних конструкцій будівель різного призначення. Важконесучими елементами повнотілих блоків є власна мінеральна структура матеріалу на основі цементного каменя. Головним недоліком такого блока є технологічна складність його виготовлення. Найбільш близьким за призначенням, технічними можливостями, сукупністю ознак є дрібноштучний теплоізоляційний блок [3], що має розрахункових розмірів каркас з взаємоперехрещуваними і взаємоперпендикулярними плитами із неорганічного або органічного матеріалів, утворюючими вертикальні закриті відсіки, що вміщують всередині вироби користування циліндричної форми - пластикові або скляні пляшки, або відрізки промислових труб із азбестоцементного, бетонного, керамічного, скляного матеріалів з наповнювачем - сухим дрібнодисперсним теплоізоляційним природним або синтетичним матеріалом, або волокнистим синтетичним органічним і/або неорганічним матеріалом, боковими по периметру каркасу вертикальними напіввідсіками з будівельним розчином. Висота вертикальних відсіків каркасу блока на 5-10 мм більше висоти вертикально встановлених пластмасових і/або скляних пляшок, або відрізків промислових труб, що мають локальний поздовжній контакт зовнішньої поверхні закритих відсіків в каркасі блока. Простір, утворений внутрішніми кутовими поверхнями взаємоперехрещуваних і взаємоперпендикулярних плит закритих відсіків і подовжньою частиною зовнішньої поверхні виробів пластмасових і/або скляних пляшок, або відрізків промислових труб, заповнений цементнопіщаною сумішшю, або сумішшю промислових цементноґрунтових відходів з цементом. Цією ж сумішшю заповнені напіввідкриті відсіки каркасу блока, які несуть основну відповідальність по забезпеченню загальних фізичних властивостей дрібноштучного будівельного теплоізоляційного блока. Недоліком запропонованої конструкції блока є те, що введення в закриті відсіки виробів користування циліндричної форми з наступною засипкою в них, наприклад в горловину пляшок, дрібнодисперсних наповнювачів створює додаткові технологічні складності по здійсненню операції засипки в об'ємний простір виробів. Крім цього, введення в такому вигляді сформованих виробів користування в закриті об'ємні відсіки обмежує їх кількість в будівельному блоці конкретного розміру. В основу корисної моделі поставлена задача удосконаленню конструкції будівельного дрібноштучного теплоізоляційного блока і способу його виготовлення. Поставлена задача вирішується тим, що, згідно з корисною моделлю, вертикальні закриті відсіки вміщують подрібнені вироби користування або суміші з подрібненими природним або синтетичним теплоізоляційним наповнювачем, об'єм яких в нижньому торці відсіків, ізольований затверділим будівельним розчином, а верхній торець відсіків по всьому периметру поверхні каркаса, включаючи і напіввідкриті відсіки з будівельним розчином, вкритий гідроізольованою прокладкою та шаром будівельного розчину з наступним його загладжуванням. Згідно з корисною моделлю, верхній об'єм наповнювача у закритих відсіках розташований на рівні їх торців, а нижній - на відстані контакту, попередньо втиснутих в будівельний розчин дна опалубки або прес-форми торців закритих відсіків. На фіг. 1 показаний каркас будівельного дрібноштучного теплоізоляційного блока, що має взаємоперехрещувані і взаємоперпендикулярні, наприклад азбестоцементні плити 1 і 2, утворюючі закриті відсіки 3 і напіввідкриті відсіки 4. На фіг. 2 у вертикальному перерізі каркасу блока показані закриті відсіки 3, заповнені подрібненими виробами користування або сумішшю з природними або синтетичними наповнювачами 5, а також місце знаходження будівельного розчину 6, укладеного у напіввідкриті відсіки 4, верхній торець яких спочатку гідроізольовані прокладкою 7, а потім перекриті шаром будівельного розчину 6. На фіг. 3 приведена схема горизонтального перерізу будівельного блока, де закриті відсіки заповнені наповнювачем 5, а напіввідкриті відсіки - будівельним розчином 6. Виготовлення і монтаж будівельного дрібноштучного теплоізоляційного блока виконується таким чином: враховуючи запроектовану товщину стіни будівлі, коефіцієнти теплопровідності 1 UA 78352 U 5 10 15 20 25 30 35 40 45 складових блока, виконують теплотехнічні розрахунки для визначення необхідних розмірів каркасу будівельного блока з врахуванням конкретної кількості рядів закритих відсіків в каркасі. Далі виготовляють каркас із взаємоперехрещуваних і взаємоперпендикулярних, наприклад азбестоцементних плит 1 і 2. Під розрахункові розміри каркасу виготовляють прес-форму або опалубку. Готують наповнювач шляхом подрібнення пластмасових або скляних пляшок, що були у використанні, або відрізків промислових труб скляних, керамічних, азбестоцементних і т. ін., або природних матеріалів - ракушняк, туф і т. ін., синтетичних - керамзит, шлаки і т. ін. Готують будівельний розчин на основі цементнопіщаної суміші або суміші з використанням промислових цементноґрунтових відходів з цементом. Підготовленим розчином 6 визначеної консистенції заповнюють дно попередньо виготовлених розрахункових розмірів опалубки або прес-форми на товщину 20-30 мм. У вибрану із них опускають каркас таким чином, щоб нижні його ребра, що утворюють закриті відсіки 3 і напіввідкриті відсіки 4 входили в будівельний розчин приблизно на його товщину. Здійснюють витримку розчину до його затверднення. Після цього у закриті відсіки 3 до верхнього їх рівня засипають подрібнений наповнювач 5, і слідом у напіввідкриті відсіки 4 вкладають будівельний розчин 6 до верхнього рівня напівзакритих відсіків 4. Далі на всю поверхню каркаса по периметру накладають гідроізоляційну прокладку 7 (наприклад склотканину або капронову тканину, вкриті полімерною плівкою або насичені клеєм), розгладжуючи її, притискують до свіжоукладеного будівельного розчину торців напіввідкритих відсіків 4. На підготовлену таким чином поверхню із гідроізоляційною прокладкою 7 наносять шар будівельного розчину із наступним його загладжуванням і витримкою до затверднення. Після затверднення розчину в прес-формі або опалубці одержаний блок виймають, перевіряють і на поверхні блока наносять тонкий декоративний шар розчину, даючи йому час до затверднення. Використання гідроізоляційної прокладки в конструкції блока обмежує можливість допуску вологи в закриті відсіки з сухим наповнювачем або його суміші, а це шлях до збереження постійної температури стін будівлі і економії тепла та енергоресурсів під час опалення в будинках в зимовий час. Запропонована конструкція будівельного блока розширяє технічні можливості широкого використання вторинних ресурсів промислових виробництв різних галузей шляхом збільшення об'ємів їх переробки для впровадження у виробництво недорогих, але ефективних будівельних виробів. Впровадження в будівельну галузь простих у виготовленні, недорогих будівельних дрібноштучних теплоізоляційних блоків дозволяє розширити асортимент будівельних виробів для спорудження житлових об'єктів в містах, сільській місцевості, в тому числі тваринницьких комплексів, зерно- і овочесховищ, складських приміщень, дачних будинків, гаражів і т. ін. Вказані особливості запропонованої корисної моделі дають можливість її використання в промислових умовах та забезпечення її відповідності критерію "Промислова придатність". ДЖЕРЕЛА ІНФОРМАЦІЇ: 1. ДСТУ Б 8.27-7-94 Вироби бетонні стінові дрібноштучні. Технічні умови. 2. ГОСТ 21520-89. Блоки из ячеистых бетонов стеновые мелкие. Технические условия. 3. Україна. Патент на корисну модель № 68560. Дрібноштучний теплоізоляційний будівельний блок. Е04С 1/41, Е04С 2/00, 28.03.2012, Бюл. № 6 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Будівельний дрібноштучний теплоізоляційний блок з формою паралелепіпеда має розрахункових розмірів каркас з взаємоперехрещуваними і взаємоперпендикулярними плитами із неорганічних або органічних матеріалів, утворюючими вертикальні закриті відсіки, що вміщують всередині вироби користування циліндричної форми - пластикові і/або скляні пляшки, відрізки промислових труб з подрібненим природним або синтетичним теплоізоляційним наповнювачем, боковими по периметру каркаса напіввідкритими відсіками з будівельним розчином, який відрізняється тим, що вертикальні закриті відсіки вміщують подрібнені вироби користування або суміші з подрібненим природним або синтетичним теплоізоляційним наповнювачем, об'єм яких в нижньому торці відсіків, ізольований затверділим будівельним розчином, а верхній торець відсіків по всьому периметру поверхні каркаса, включаючи і напіввідкриті відсіки з будівельним розчином, вкритий гідроізольованою прокладкою та шаром будівельного розчину з наступним його загладжуванням. 2 UA 78352 U 2. Будівельний дрібноштучний теплоізоляційний блок за п. 1, який відрізняється тим, що верхній об'єм наповнювача у закритих відсіках розташований на рівні їх торців, а нижній - на відстані контакту, попередньо втиснутих в будівельний розчин дна опалубки або прес-форми торців закритих відсіків. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
