Спосіб визначення об’єму рослин

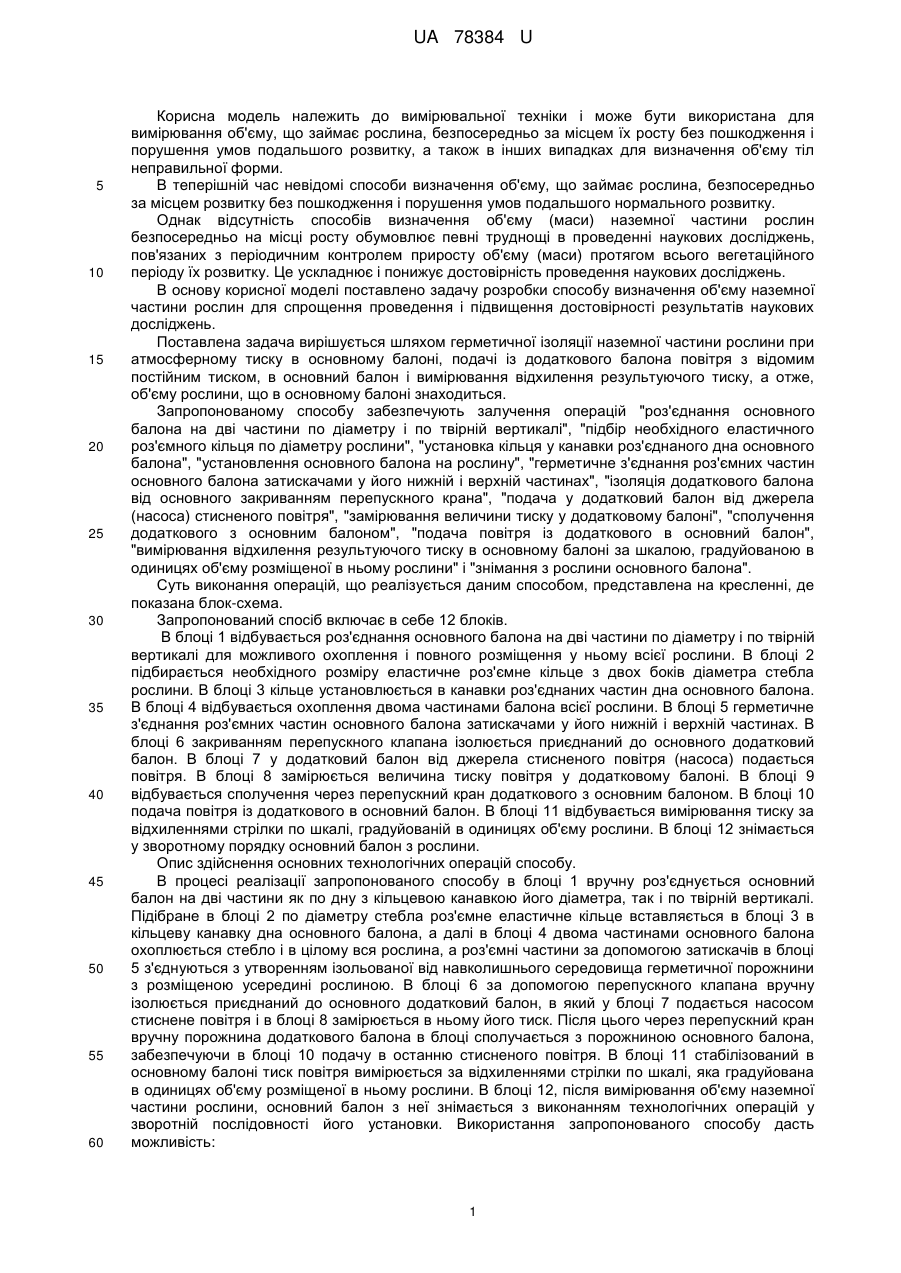

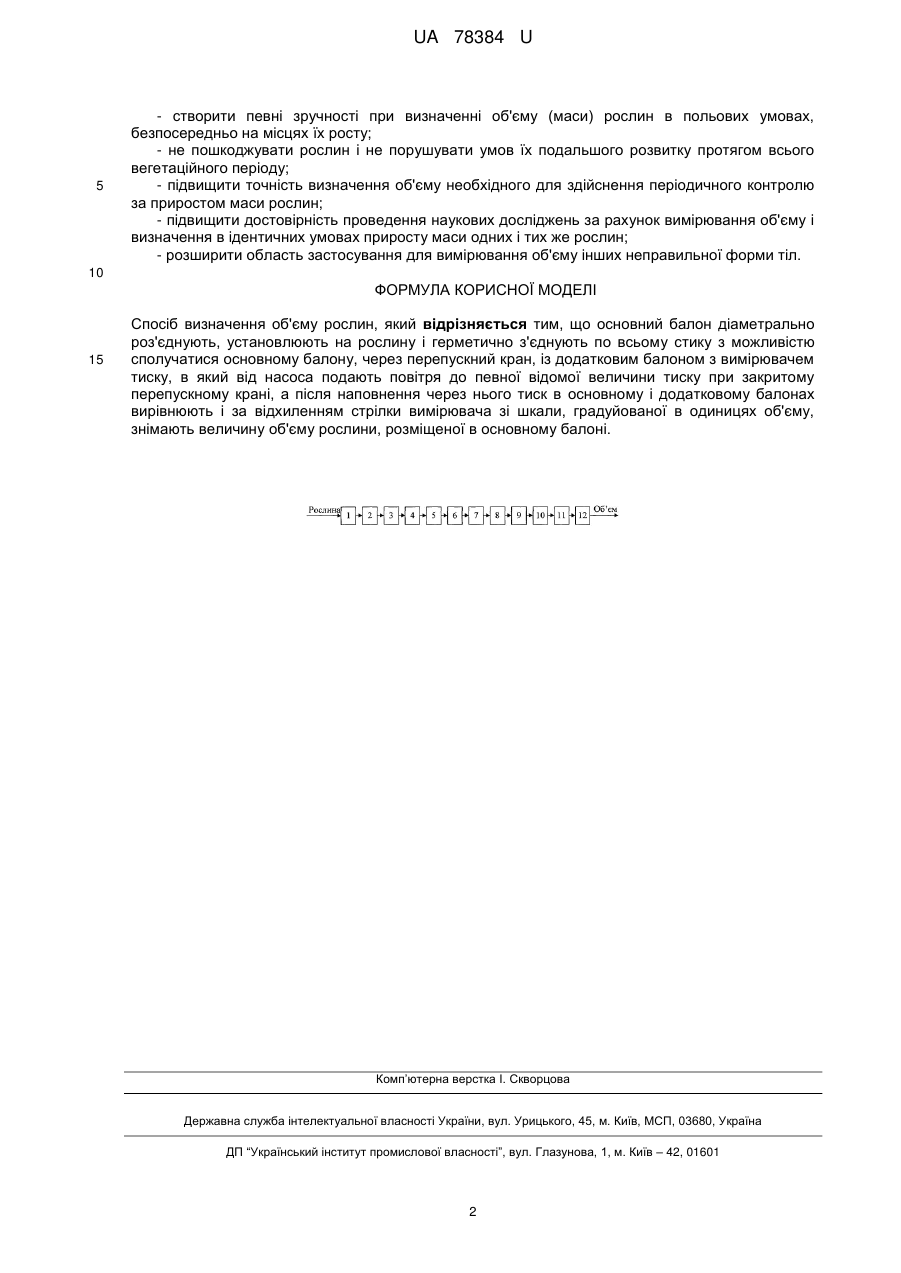

Реферат: Спосіб визначення об'єму рослин включає установлення основного балона на рослину, герметичне з'єднання по всьому стику, з можливістю сполучатися основному балону із додатковим балоном з вимірювачем тиску, в який подають повітря, після наповнення тиск в основному і додатковому балонах вирівнюють і знімають величину об'єму рослини. UA 78384 U (12) UA 78384 U UA 78384 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вимірювальної техніки і може бути використана для вимірювання об'єму, що займає рослина, безпосередньо за місцем їх росту без пошкодження і порушення умов подальшого розвитку, а також в інших випадках для визначення об'єму тіл неправильної форми. В теперішній час невідомі способи визначення об'єму, що займає рослина, безпосередньо за місцем розвитку без пошкодження і порушення умов подальшого нормального розвитку. Однак відсутність способів визначення об'єму (маси) наземної частини рослин безпосередньо на місці росту обумовлює певні труднощі в проведенні наукових досліджень, пов'язаних з періодичним контролем приросту об'єму (маси) протягом всього вегетаційного періоду їх розвитку. Це ускладнює і понижує достовірність проведення наукових досліджень. В основу корисної моделі поставлено задачу розробки способу визначення об'єму наземної частини рослин для спрощення проведення і підвищення достовірності результатів наукових досліджень. Поставлена задача вирішується шляхом герметичної ізоляції наземної частини рослини при атмосферному тиску в основному балоні, подачі із додаткового балона повітря з відомим постійним тиском, в основний балон і вимірювання відхилення результуючого тиску, а отже, об'єму рослини, що в основному балоні знаходиться. Запропонованому способу забезпечують залучення операцій "роз'єднання основного балона на дві частини по діаметру і по твірній вертикалі", "підбір необхідного еластичного роз'ємного кільця по діаметру рослини", "установка кільця у канавки роз'єднаного дна основного балона", "установлення основного балона на рослину", "герметичне з'єднання роз'ємних частин основного балона затискачами у його нижній і верхній частинах", "ізоляція додаткового балона від основного закриванням перепускного крана", "подача у додатковий балон від джерела (насоса) стисненого повітря", "замірювання величини тиску у додатковому балоні", "сполучення додаткового з основним балоном", "подача повітря із додаткового в основний балон", "вимірювання відхилення результуючого тиску в основному балоні за шкалою, градуйованою в одиницях об'єму розміщеної в ньому рослини" і "знімання з рослини основного балона". Суть виконання операцій, що реалізується даним способом, представлена на кресленні, де показана блок-схема. Запропонований спосіб включає в себе 12 блоків. В блоці 1 відбувається роз'єднання основного балона на дві частини по діаметру і по твірній вертикалі для можливого охоплення і повного розміщення у ньому всієї рослини. В блоці 2 підбирається необхідного розміру еластичне роз'ємне кільце з двох боків діаметра стебла рослини. В блоці 3 кільце установлюється в канавки роз'єднаних частин дна основного балона. В блоці 4 відбувається охоплення двома частинами балона всієї рослини. В блоці 5 герметичне з'єднання роз'ємних частин основного балона затискачами у його нижній і верхній частинах. В блоці 6 закриванням перепускного клапана ізолюється приєднаний до основного додатковий балон. В блоці 7 у додатковий балон від джерела стисненого повітря (насоса) подається повітря. В блоці 8 замірюється величина тиску повітря у додатковому балоні. В блоці 9 відбувається сполучення через перепускний кран додаткового з основним балоном. В блоці 10 подача повітря із додаткового в основний балон. В блоці 11 відбувається вимірювання тиску за відхиленнями стрілки по шкалі, градуйованій в одиницях об'єму рослини. В блоці 12 знімається у зворотному порядку основний балон з рослини. Опис здійснення основних технологічних операцій способу. В процесі реалізації запропонованого способу в блоці 1 вручну роз'єднується основний балон на дві частини як по дну з кільцевою канавкою його діаметра, так і по твірній вертикалі. Підібране в блоці 2 по діаметру стебла роз'ємне еластичне кільце вставляється в блоці 3 в кільцеву канавку дна основного балона, а далі в блоці 4 двома частинами основного балона охоплюється стебло і в цілому вся рослина, а роз'ємні частини за допомогою затискачів в блоці 5 з'єднуються з утворенням ізольованої від навколишнього середовища герметичної порожнини з розміщеною усередині рослиною. В блоці 6 за допомогою перепускного клапана вручну ізолюється приєднаний до основного додатковий балон, в який у блоці 7 подається насосом стиснене повітря і в блоці 8 замірюється в ньому його тиск. Після цього через перепускний кран вручну порожнина додаткового балона в блоці сполучається з порожниною основного балона, забезпечуючи в блоці 10 подачу в останню стисненого повітря. В блоці 11 стабілізований в основному балоні тиск повітря вимірюється за відхиленнями стрілки по шкалі, яка градуйована в одиницях об'єму розміщеної в ньому рослини. В блоці 12, після вимірювання об'єму наземної частини рослини, основний балон з неї знімається з виконанням технологічних операцій у зворотній послідовності його установки. Використання запропонованого способу дасть можливість: 1 UA 78384 U 5 - створити певні зручності при визначенні об'єму (маси) рослин в польових умовах, безпосередньо на місцях їх росту; - не пошкоджувати рослин і не порушувати умов їх подальшого розвитку протягом всього вегетаційного періоду; - підвищити точність визначення об'єму необхідного для здійснення періодичного контролю за приростом маси рослин; - підвищити достовірність проведення наукових досліджень за рахунок вимірювання об'єму і визначення в ідентичних умовах приросту маси одних і тих же рослин; - розширити область застосування для вимірювання об'єму інших неправильної форми тіл. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Спосіб визначення об'єму рослин, який відрізняється тим, що основний балон діаметрально роз'єднують, установлюють на рослину і герметично з'єднують по всьому стику з можливістю сполучатися основному балону, через перепускний кран, із додатковим балоном з вимірювачем тиску, в який від насоса подають повітря до певної відомої величини тиску при закритому перепускному крані, а після наповнення через нього тиск в основному і додатковому балонах вирівнюють і за відхиленням стрілки вимірювача зі шкали, градуйованої в одиницях об'єму, знімають величину об'єму рослини, розміщеної в основному балоні. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
