Ніж для мисливців з шестигранною кришкою

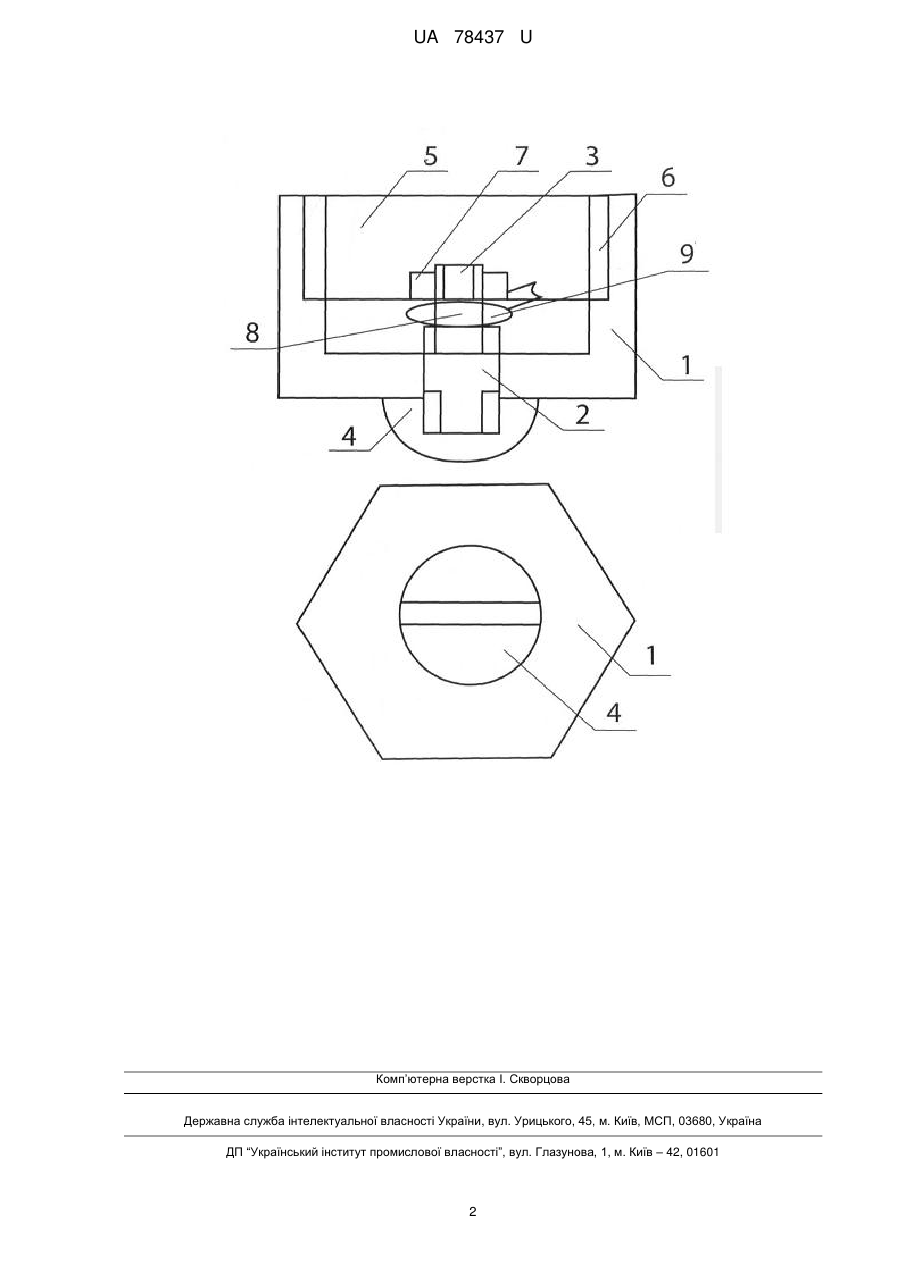

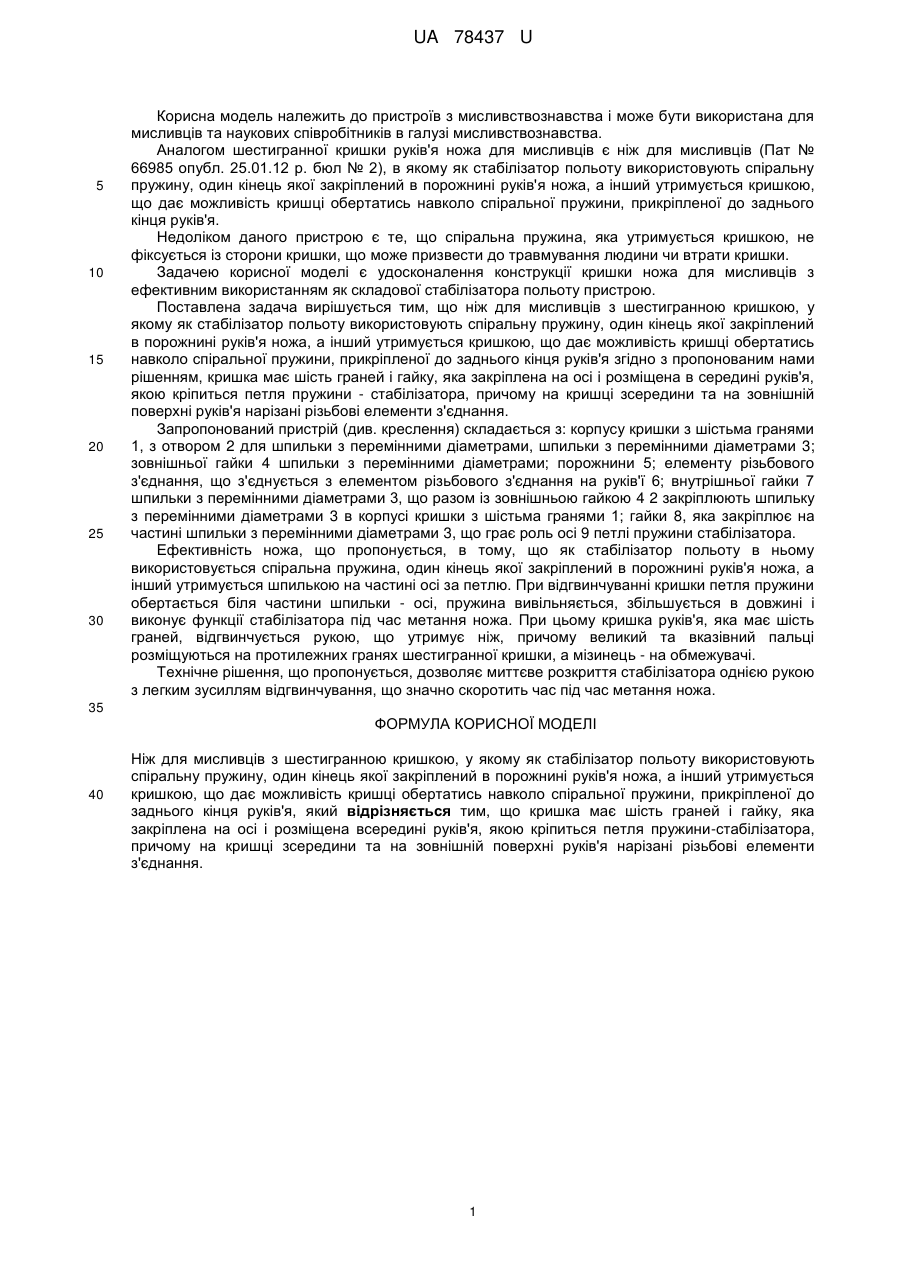

Реферат: Ніж для мисливців з шестигранною кришкою, у якому як стабілізатор польоту використовують спіральну пружину, один кінець якої закріплений в порожнині руків'я ножа, а інший утримується кришкою, що дає можливість кришці обертатись навколо спіральної пружини, прикріпленої до заднього кінця руків'я. Кришка має шість граней і гайку, яка закріплена на осі і розміщена всередині руків'я, якою кріпиться петля пружини - стабілізатора. При цьому на кришці зсередини та на зовнішній поверхні руків'я нарізані різьбові елементи з'єднання. UA 78437 U (54) НІЖ ДЛЯ МИСЛИВЦІВ З ШЕСТИГРАННОЮ КРИШКОЮ UA 78437 U UA 78437 U 5 10 15 20 25 30 Корисна модель належить до пристроїв з мисливствознавства і може бути використана для мисливців та наукових співробітників в галузі мисливствознавства. Аналогом шестигранної кришки руків'я ножа для мисливців є ніж для мисливців (Пат № 66985 опубл. 25.01.12 р. бюл № 2), в якому як стабілізатор польоту використовують спіральну пружину, один кінець якої закріплений в порожнині руків'я ножа, а інший утримується кришкою, що дає можливість кришці обертатись навколо спіральної пружини, прикріпленої до заднього кінця руків'я. Недоліком даного пристрою є те, що спіральна пружина, яка утримується кришкою, не фіксується із сторони кришки, що може призвести до травмування людини чи втрати кришки. Задачею корисної моделі є удосконалення конструкції кришки ножа для мисливців з ефективним використанням як складової стабілізатора польоту пристрою. Поставлена задача вирішується тим, що ніж для мисливців з шестигранною кришкою, у якому як стабілізатор польоту використовують спіральну пружину, один кінець якої закріплений в порожнині руків'я ножа, а інший утримується кришкою, що дає можливість кришці обертатись навколо спіральної пружини, прикріпленої до заднього кінця руків'я згідно з пропонованим нами рішенням, кришка має шість граней і гайку, яка закріплена на осі і розміщена в середині руків'я, якою кріпиться петля пружини - стабілізатора, причому на кришці зсередини та на зовнішній поверхні руків'я нарізані різьбові елементи з'єднання. Запропонований пристрій (див. креслення) складається з: корпусу кришки з шістьма гранями 1, з отвором 2 для шпильки з перемінними діаметрами, шпильки з перемінними діаметрами 3; зовнішньої гайки 4 шпильки з перемінними діаметрами; порожнини 5; елементу різьбового з'єднання, що з'єднується з елементом різьбового з'єднання на руків'ї 6; внутрішньої гайки 7 шпильки з перемінними діаметрами 3, що разом із зовнішньою гайкою 4 2 закріплюють шпильку з перемінними діаметрами 3 в корпусі кришки з шістьма гранями 1; гайки 8, яка закріплює на частині шпильки з перемінними діаметрами 3, що грає роль осі 9 петлі пружини стабілізатора. Ефективність ножа, що пропонується, в тому, що як стабілізатор польоту в ньому використовується спіральна пружина, один кінець якої закріплений в порожнині руків'я ножа, а інший утримується шпилькою на частині осі за петлю. При відгвинчуванні кришки петля пружини обертається біля частини шпильки - осі, пружина вивільняється, збільшується в довжині і виконує функції стабілізатора під час метання ножа. При цьому кришка руків'я, яка має шість граней, відгвинчується рукою, що утримує ніж, причому великий та вказівний пальці розміщуються на протилежних гранях шестигранної кришки, а мізинець - на обмежувачі. Технічне рішення, що пропонується, дозволяє миттєве розкриття стабілізатора однією рукою з легким зусиллям відгвинчування, що значно скоротить час під час метання ножа. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Ніж для мисливців з шестигранною кришкою, у якому як стабілізатор польоту використовують спіральну пружину, один кінець якої закріплений в порожнині руків'я ножа, а інший утримується кришкою, що дає можливість кришці обертатись навколо спіральної пружини, прикріпленої до заднього кінця руків'я, який відрізняється тим, що кришка має шість граней і гайку, яка закріплена на осі і розміщена всередині руків'я, якою кріпиться петля пружини-стабілізатора, причому на кришці зсередини та на зовнішній поверхні руків'я нарізані різьбові елементи з'єднання. 1 UA 78437 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
