Трансформатор

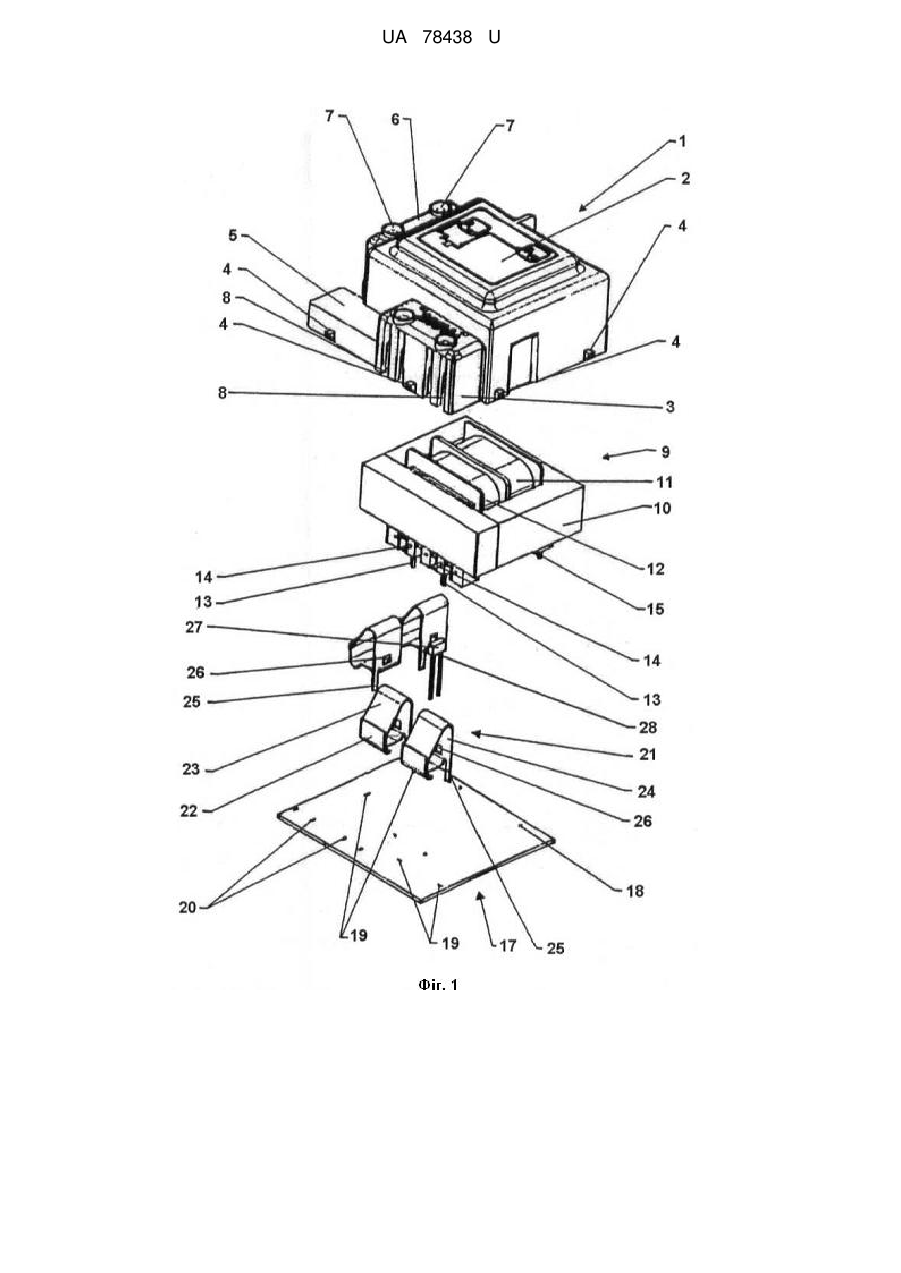

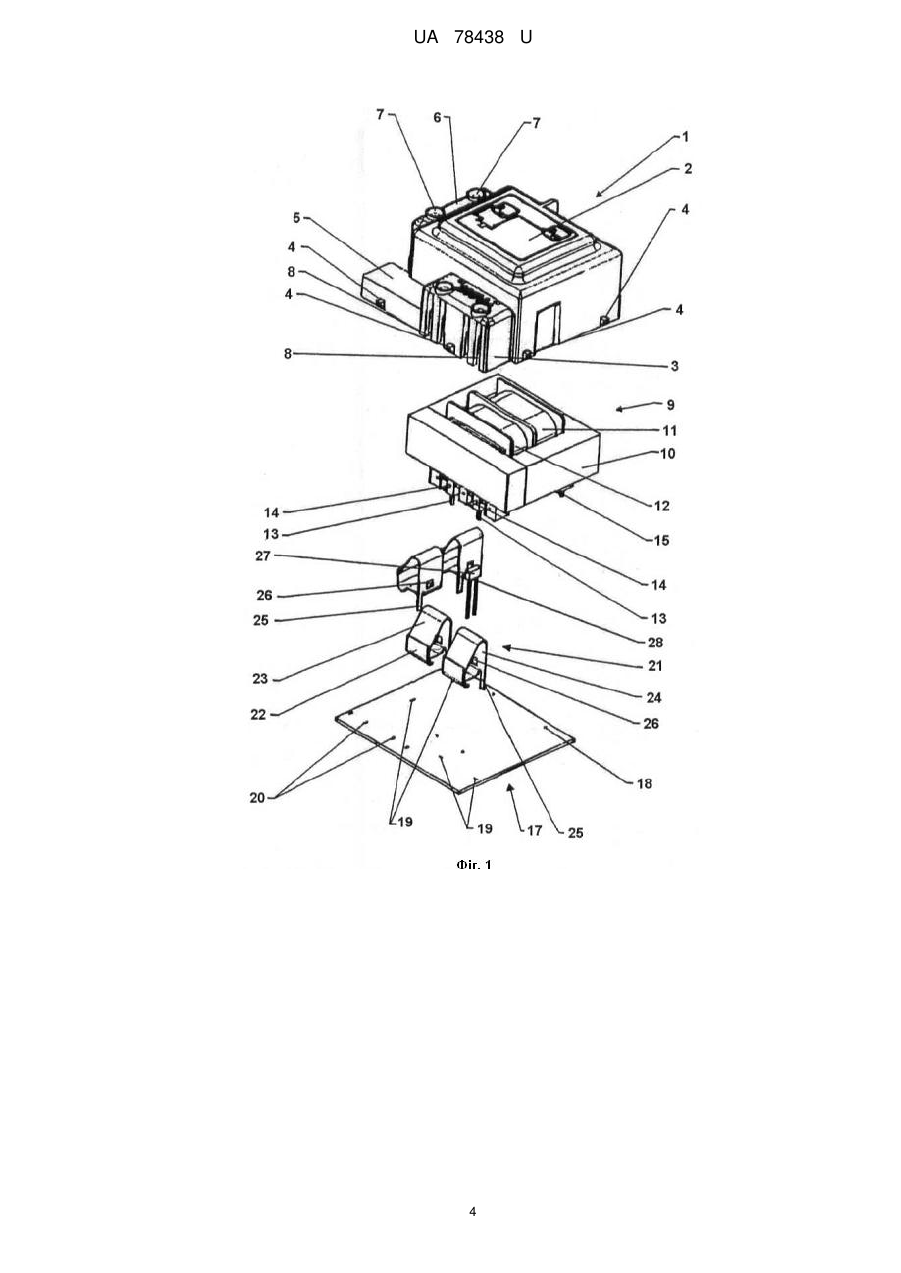

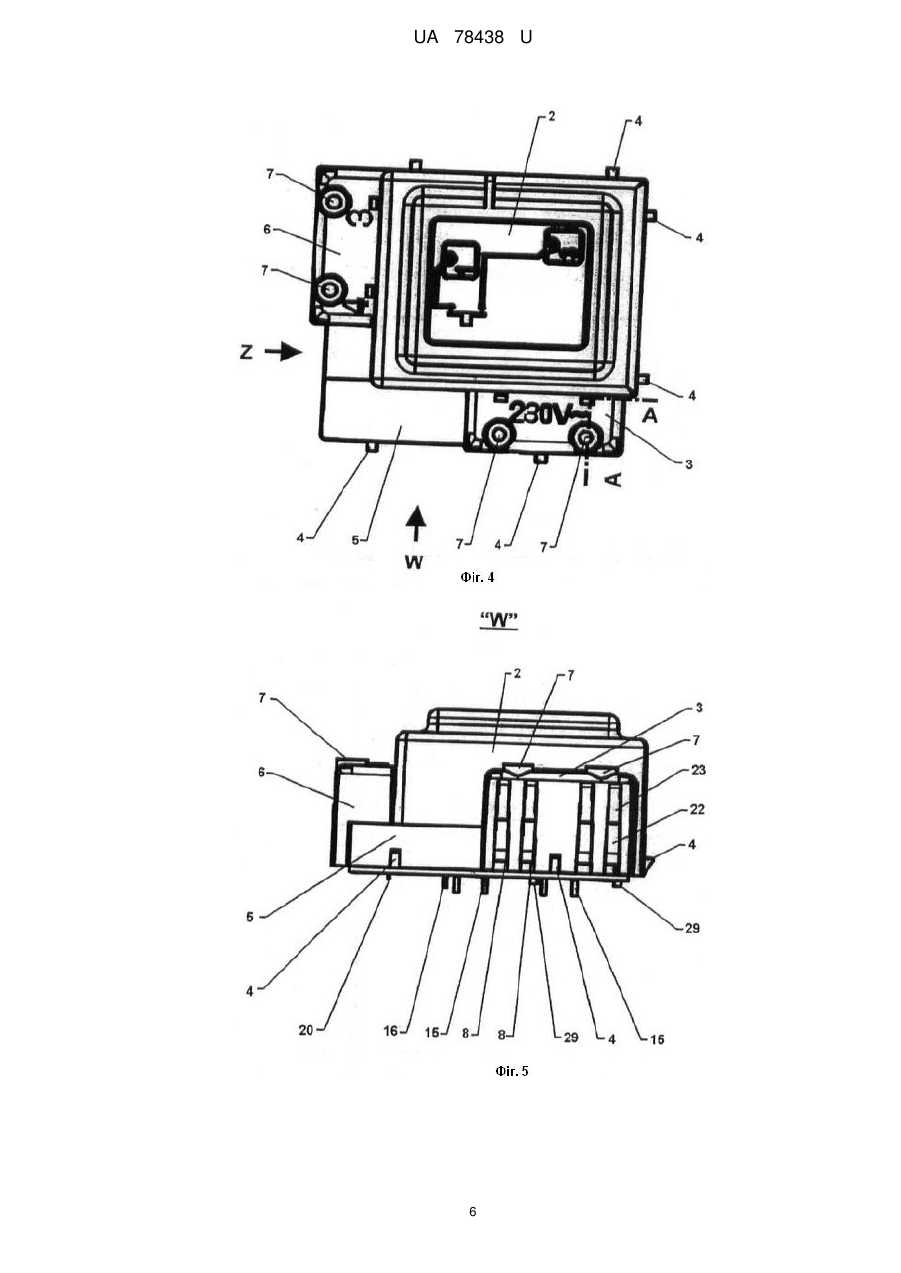

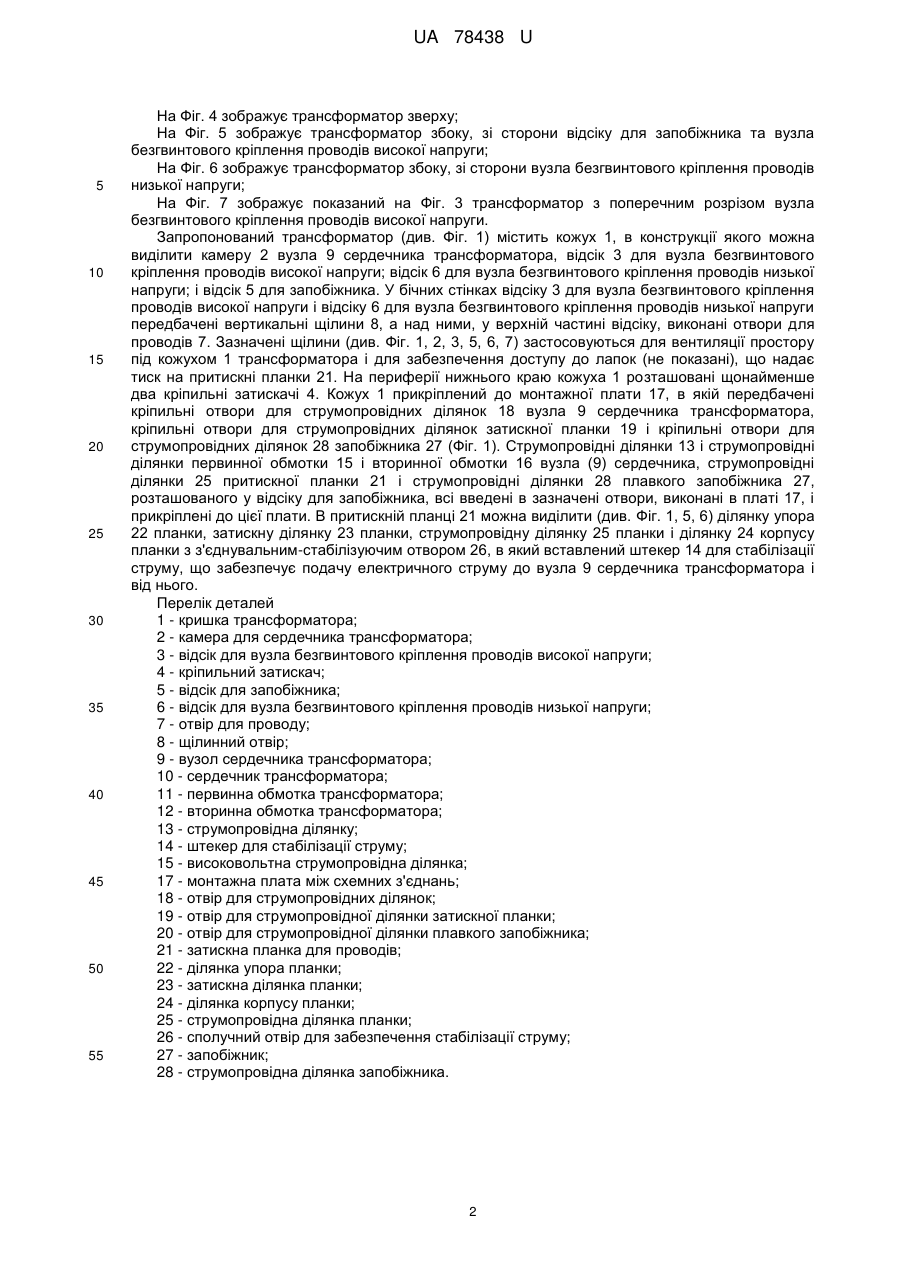

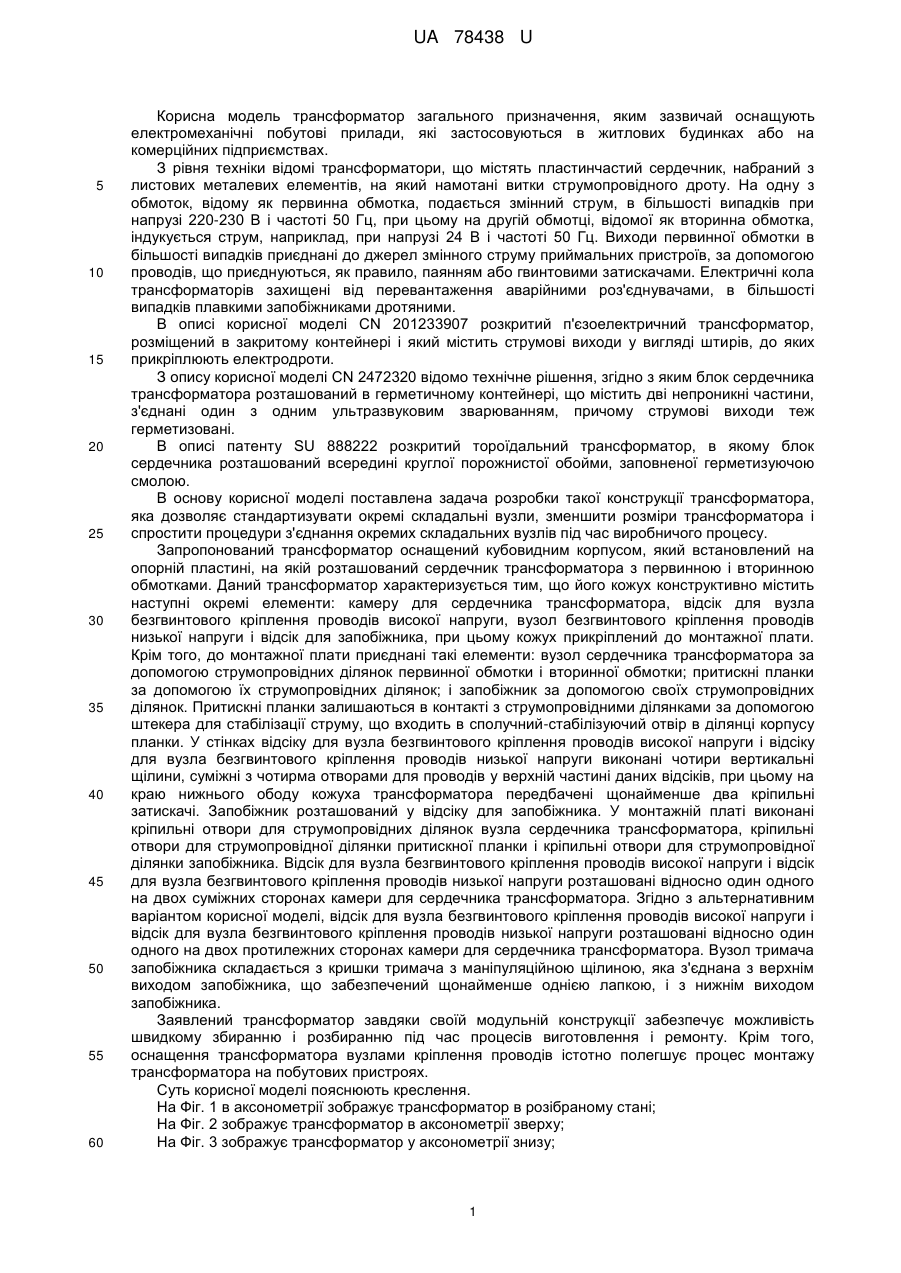

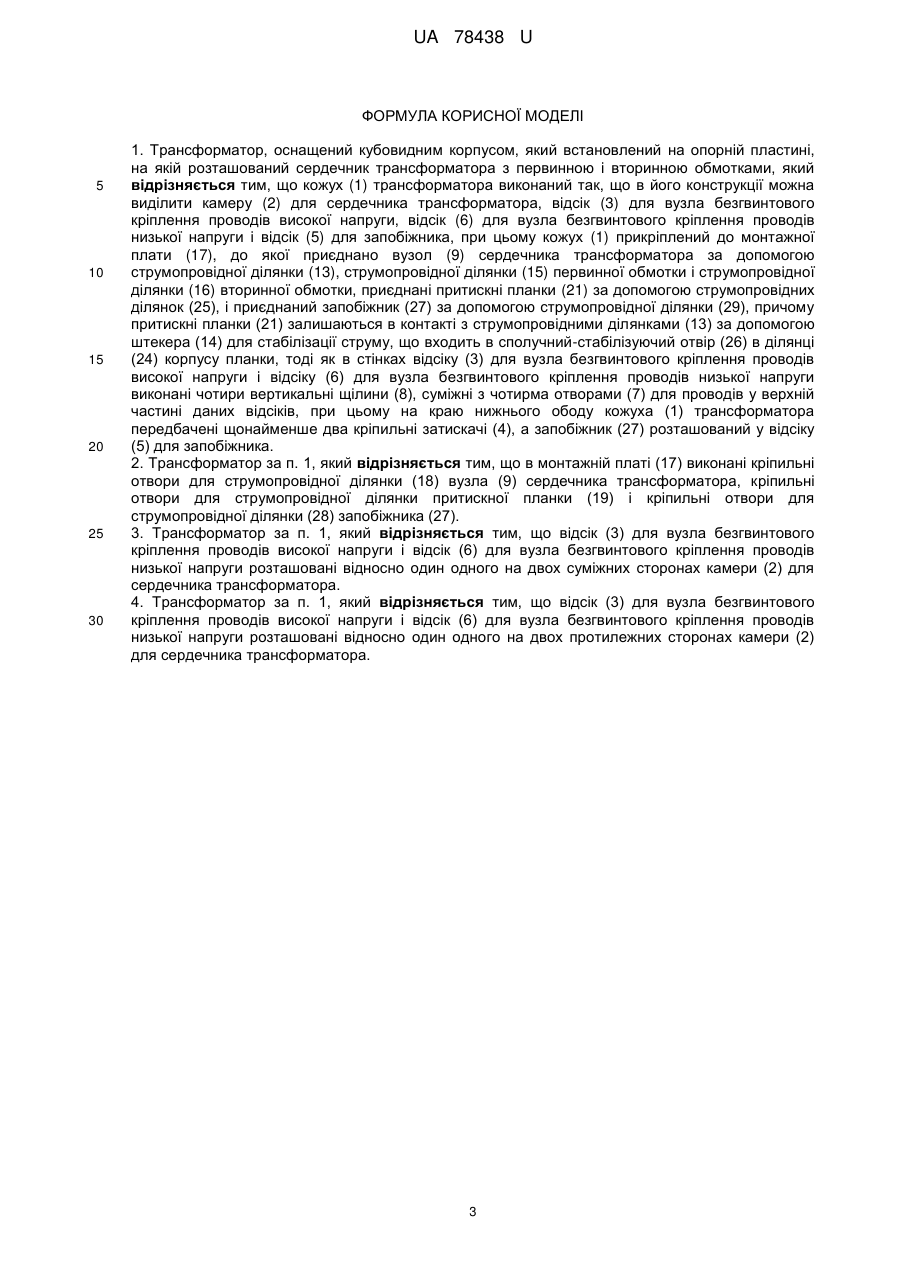

Реферат: Трансформатор, оснащений кубовидним корпусом, встановлений на опорній пластині, на якій розташований сердечник трансформатора з первинною і вторинною обмотками. Кожух (1) трансформатора виконаний так, що в його конструкції можна виділити камеру (2) для сердечника трансформатора, відсік (3) для вузла безгвинтового кріплення проводів високої напруги, відсік (6) для вузла безгвинтового кріплення проводів низької напруги і відсік (5) для запобіжника, при цьому кожух (1) прикріплений до монтажної плати (17), до якої приєднано вузол (9) сердечника трансформатора за допомогою струмопровідної ділянки (13), струмопровідної ділянки (15) первинної обмотки і струмопровідної ділянки (16) вторинної обмотки, приєднані притискні планки (21) за допомогою струмопровідних ділянок (25), і приєднаний запобіжник (27) за допомогою струмопровідної ділянки (29), причому притискні планки (21) залишаються в контакті з струмопровідними ділянками (13) за допомогою штекера (14) для стабілізації струму, що входить в сполучний-стабілізуючий отвір (26) в ділянці (24) корпусу планки, тоді як в стінках відсіку (3) для вузла безгвинтового кріплення проводів високої напруги і відсіку (6) для вузла безгвинтового кріплення проводів низької напруги виконані чотири вертикальні щілини (8), суміжні з чотирма отворами (7) для проводів у верхній частині даних відсіків, при цьому на краю нижнього ободу кожуха (1) трансформатора передбачені щонайменше два кріпильні затискачі (4), а запобіжник (27) розташований у відсіку (5) для запобіжника. UA 78438 U (33) Код держави-учасниці PL UA 78438 U UA 78438 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель трансформатор загального призначення, яким зазвичай оснащують електромеханічні побутові прилади, які застосовуються в житлових будинках або на комерційних підприємствах. З рівня техніки відомі трансформатори, що містять пластинчастий сердечник, набраний з листових металевих елементів, на який намотані витки струмопровідного дроту. На одну з обмоток, відому як первинна обмотка, подається змінний струм, в більшості випадків при напрузі 220-230 В і частоті 50 Гц, при цьому на другій обмотці, відомої як вторинна обмотка, індукується струм, наприклад, при напрузі 24 В і частоті 50 Гц. Виходи первинної обмотки в більшості випадків приєднані до джерел змінного струму приймальних пристроїв, за допомогою проводів, що приєднуються, як правило, паянням або гвинтовими затискачами. Електричні кола трансформаторів захищені від перевантаження аварійними роз'єднувачами, в більшості випадків плавкими запобіжниками дротяними. В описі корисної моделі CN 201233907 розкритий п'єзоелектричний трансформатор, розміщений в закритому контейнері і який містить струмові виходи у вигляді штирів, до яких прикріплюють електродроти. З опису корисної моделі CN 2472320 відомо технічне рішення, згідно з яким блок сердечника трансформатора розташований в герметичному контейнері, що містить дві непроникні частини, з'єднані один з одним ультразвуковим зварюванням, причому струмові виходи теж герметизовані. В описі патенту SU 888222 розкритий тороїдальний трансформатор, в якому блок сердечника розташований всередині круглої порожнистої обойми, заповненої герметизуючою смолою. В основу корисної моделі поставлена задача розробки такої конструкції трансформатора, яка дозволяє стандартизувати окремі складальні вузли, зменшити розміри трансформатора і спростити процедури з'єднання окремих складальних вузлів під час виробничого процесу. Запропонований трансформатор оснащений кубовидним корпусом, який встановлений на опорній пластині, на якій розташований сердечник трансформатора з первинною і вторинною обмотками. Даний трансформатор характеризується тим, що його кожух конструктивно містить наступні окремі елементи: камеру для сердечника трансформатора, відсік для вузла безгвинтового кріплення проводів високої напруги, вузол безгвинтового кріплення проводів низької напруги і відсік для запобіжника, при цьому кожух прикріплений до монтажної плати. Крім того, до монтажної плати приєднані такі елементи: вузол сердечника трансформатора за допомогою струмопровідних ділянок первинної обмотки і вторинної обмотки; притискні планки за допомогою їх струмопровідних ділянок; і запобіжник за допомогою своїх струмопровідних ділянок. Притискні планки залишаються в контакті з струмопровідними ділянками за допомогою штекера для стабілізації струму, що входить в сполучний-стабілізуючий отвір в ділянці корпусу планки. У стінках відсіку для вузла безгвинтового кріплення проводів високої напруги і відсіку для вузла безгвинтового кріплення проводів низької напруги виконані чотири вертикальні щілини, суміжні з чотирма отворами для проводів у верхній частині даних відсіків, при цьому на краю нижнього ободу кожуха трансформатора передбачені щонайменше два кріпильні затискачі. Запобіжник розташований у відсіку для запобіжника. У монтажній платі виконані кріпильні отвори для струмопровідних ділянок вузла сердечника трансформатора, кріпильні отвори для струмопровідної ділянки притискної планки і кріпильні отвори для струмопровідної ділянки запобіжника. Відсік для вузла безгвинтового кріплення проводів високої напруги і відсік для вузла безгвинтового кріплення проводів низької напруги розташовані відносно один одного на двох суміжних сторонах камери для сердечника трансформатора. Згідно з альтернативним варіантом корисної моделі, відсік для вузла безгвинтового кріплення проводів високої напруги і відсік для вузла безгвинтового кріплення проводів низької напруги розташовані відносно один одного на двох протилежних сторонах камери для сердечника трансформатора. Вузол тримача запобіжника складається з кришки тримача з маніпуляційною щілиною, яка з'єднана з верхнім виходом запобіжника, що забезпечений щонайменше однією лапкою, і з нижнім виходом запобіжника. Заявлений трансформатор завдяки своїй модульній конструкції забезпечує можливість швидкому збиранню і розбиранню під час процесів виготовлення і ремонту. Крім того, оснащення трансформатора вузлами кріплення проводів істотно полегшує процес монтажу трансформатора на побутових пристроях. Суть корисної моделі пояснюють креслення. На Фіг. 1 в аксонометрії зображує трансформатор в розібраному стані; На Фіг. 2 зображує трансформатор в аксонометрії зверху; На Фіг. 3 зображує трансформатор у аксонометрії знизу; 1 UA 78438 U 5 10 15 20 25 30 35 40 45 50 55 На Фіг. 4 зображує трансформатор зверху; На Фіг. 5 зображує трансформатор збоку, зі сторони відсіку для запобіжника та вузла безгвинтового кріплення проводів високої напруги; На Фіг. 6 зображує трансформатор збоку, зі сторони вузла безгвинтового кріплення проводів низької напруги; На Фіг. 7 зображує показаний на Фіг. 3 трансформатор з поперечним розрізом вузла безгвинтового кріплення проводів високої напруги. Запропонований трансформатор (див. Фіг. 1) містить кожух 1, в конструкції якого можна виділити камеру 2 вузла 9 сердечника трансформатора, відсік 3 для вузла безгвинтового кріплення проводів високої напруги; відсік 6 для вузла безгвинтового кріплення проводів низької напруги; і відсік 5 для запобіжника. У бічних стінках відсіку 3 для вузла безгвинтового кріплення проводів високої напруги і відсіку 6 для вузла безгвинтового кріплення проводів низької напруги передбачені вертикальні щілини 8, а над ними, у верхній частині відсіку, виконані отвори для проводів 7. Зазначені щілини (див. Фіг. 1, 2, 3, 5, 6, 7) застосовуються для вентиляції простору під кожухом 1 трансформатора і для забезпечення доступу до лапок (не показані), що надає тиск на притискні планки 21. На периферії нижнього краю кожуха 1 розташовані щонайменше два кріпильні затискачі 4. Кожух 1 прикріплений до монтажної плати 17, в якій передбачені кріпильні отвори для струмопровідних ділянок 18 вузла 9 сердечника трансформатора, кріпильні отвори для струмопровідних ділянок затискної планки 19 і кріпильні отвори для струмопровідних ділянок 28 запобіжника 27 (Фіг. 1). Струмопровідні ділянки 13 і струмопровідні ділянки первинної обмотки 15 і вторинної обмотки 16 вузла (9) сердечника, струмопровідні ділянки 25 притискної планки 21 і струмопровідні ділянки 28 плавкого запобіжника 27, розташованого у відсіку для запобіжника, всі введені в зазначені отвори, виконані в платі 17, і прикріплені до цієї плати. В притискній планці 21 можна виділити (див. Фіг. 1, 5, 6) ділянку упора 22 планки, затискну ділянку 23 планки, струмопровідну ділянку 25 планки і ділянку 24 корпусу планки з з'єднувальним-стабілізуючим отвором 26, в який вставлений штекер 14 для стабілізації струму, що забезпечує подачу електричного струму до вузла 9 сердечника трансформатора і від нього. Перелік деталей 1 - кришка трансформатора; 2 - камера для сердечника трансформатора; 3 - відсік для вузла безгвинтового кріплення проводів високої напруги; 4 - кріпильний затискач; 5 - відсік для запобіжника; 6 - відсік для вузла безгвинтового кріплення проводів низької напруги; 7 - отвір для проводу; 8 - щілинний отвір; 9 - вузол сердечника трансформатора; 10 - сердечник трансформатора; 11 - первинна обмотка трансформатора; 12 - вторинна обмотка трансформатора; 13 - струмопровідна ділянку; 14 - штекер для стабілізації струму; 15 - високовольтна струмопровідна ділянка; 17 - монтажна плата між схемних з'єднань; 18 - отвір для струмопровідних ділянок; 19 - отвір для струмопровідної ділянки затискної планки; 20 - отвір для струмопровідної ділянки плавкого запобіжника; 21 - затискна планка для проводів; 22 - ділянка упора планки; 23 - затискна ділянка планки; 24 - ділянка корпусу планки; 25 - струмопровідна ділянка планки; 26 - сполучний отвір для забезпечення стабілізації струму; 27 - запобіжник; 28 - струмопровідна ділянка запобіжника. 2 UA 78438 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 1. Трансформатор, оснащений кубовидним корпусом, який встановлений на опорній пластині, на якій розташований сердечник трансформатора з первинною і вторинною обмотками, який відрізняється тим, що кожух (1) трансформатора виконаний так, що в його конструкції можна виділити камеру (2) для сердечника трансформатора, відсік (3) для вузла безгвинтового кріплення проводів високої напруги, відсік (6) для вузла безгвинтового кріплення проводів низької напруги і відсік (5) для запобіжника, при цьому кожух (1) прикріплений до монтажної плати (17), до якої приєднано вузол (9) сердечника трансформатора за допомогою струмопровідної ділянки (13), струмопровідної ділянки (15) первинної обмотки і струмопровідної ділянки (16) вторинної обмотки, приєднані притискні планки (21) за допомогою струмопровідних ділянок (25), і приєднаний запобіжник (27) за допомогою струмопровідної ділянки (29), причому притискні планки (21) залишаються в контакті з струмопровідними ділянками (13) за допомогою штекера (14) для стабілізації струму, що входить в сполучний-стабілізуючий отвір (26) в ділянці (24) корпусу планки, тоді як в стінках відсіку (3) для вузла безгвинтового кріплення проводів високої напруги і відсіку (6) для вузла безгвинтового кріплення проводів низької напруги виконані чотири вертикальні щілини (8), суміжні з чотирма отворами (7) для проводів у верхній частині даних відсіків, при цьому на краю нижнього ободу кожуха (1) трансформатора передбачені щонайменше два кріпильні затискачі (4), а запобіжник (27) розташований у відсіку (5) для запобіжника. 2. Трансформатор за п. 1, який відрізняється тим, що в монтажній платі (17) виконані кріпильні отвори для струмопровідної ділянки (18) вузла (9) сердечника трансформатора, кріпильні отвори для струмопровідної ділянки притискної планки (19) і кріпильні отвори для струмопровідної ділянки (28) запобіжника (27). 3. Трансформатор за п. 1, який відрізняється тим, що відсік (3) для вузла безгвинтового кріплення проводів високої напруги і відсік (6) для вузла безгвинтового кріплення проводів низької напруги розташовані відносно один одного на двох суміжних сторонах камери (2) для сердечника трансформатора. 4. Трансформатор за п. 1, який відрізняється тим, що відсік (3) для вузла безгвинтового кріплення проводів високої напруги і відсік (6) для вузла безгвинтового кріплення проводів низької напруги розташовані відносно один одного на двох протилежних сторонах камери (2) для сердечника трансформатора. 3 UA 78438 U 4 UA 78438 U 5 UA 78438 U 6 UA 78438 U 7 UA 78438 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
