Вибухозахищений корпус електричного апарата з швидковідкривною кришкою

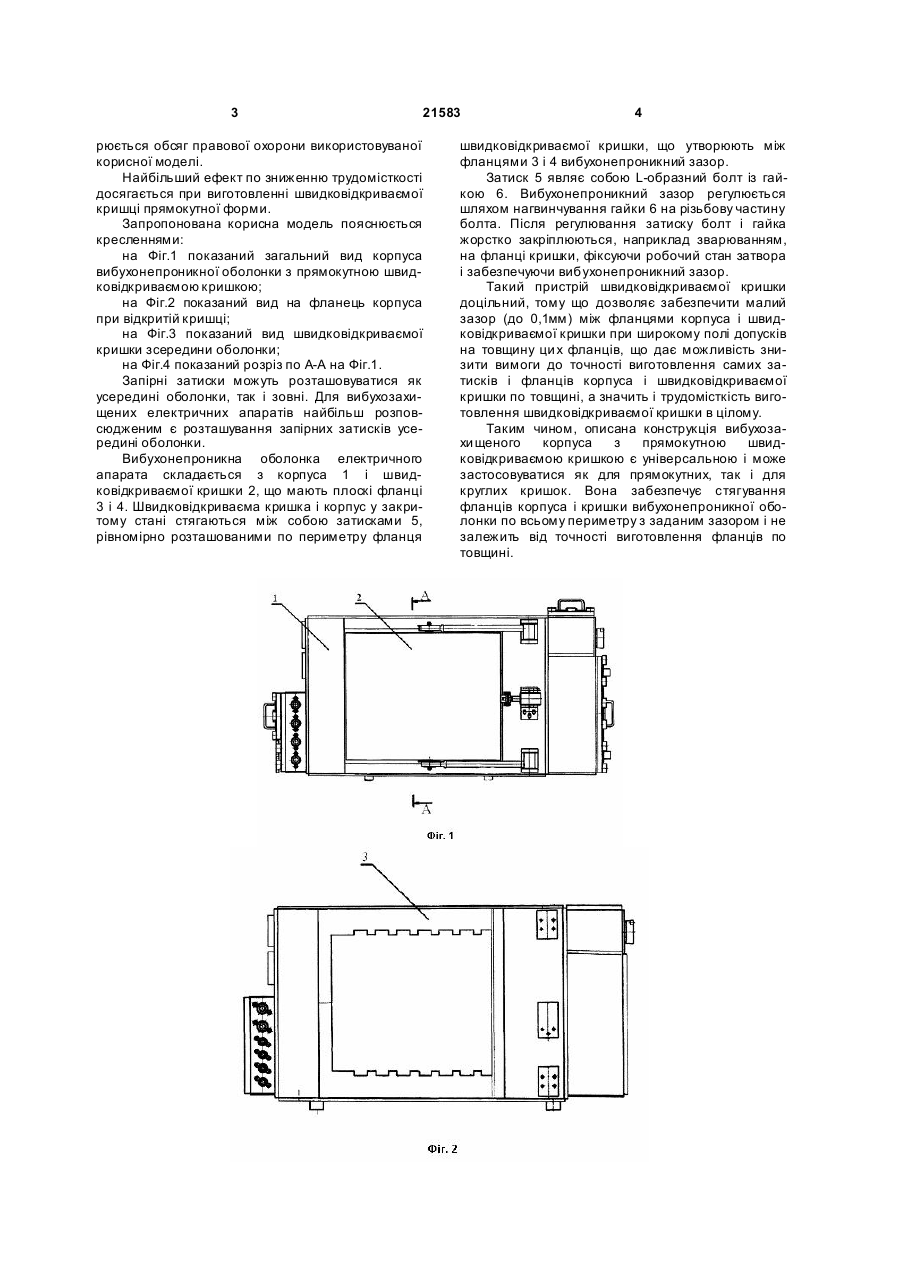

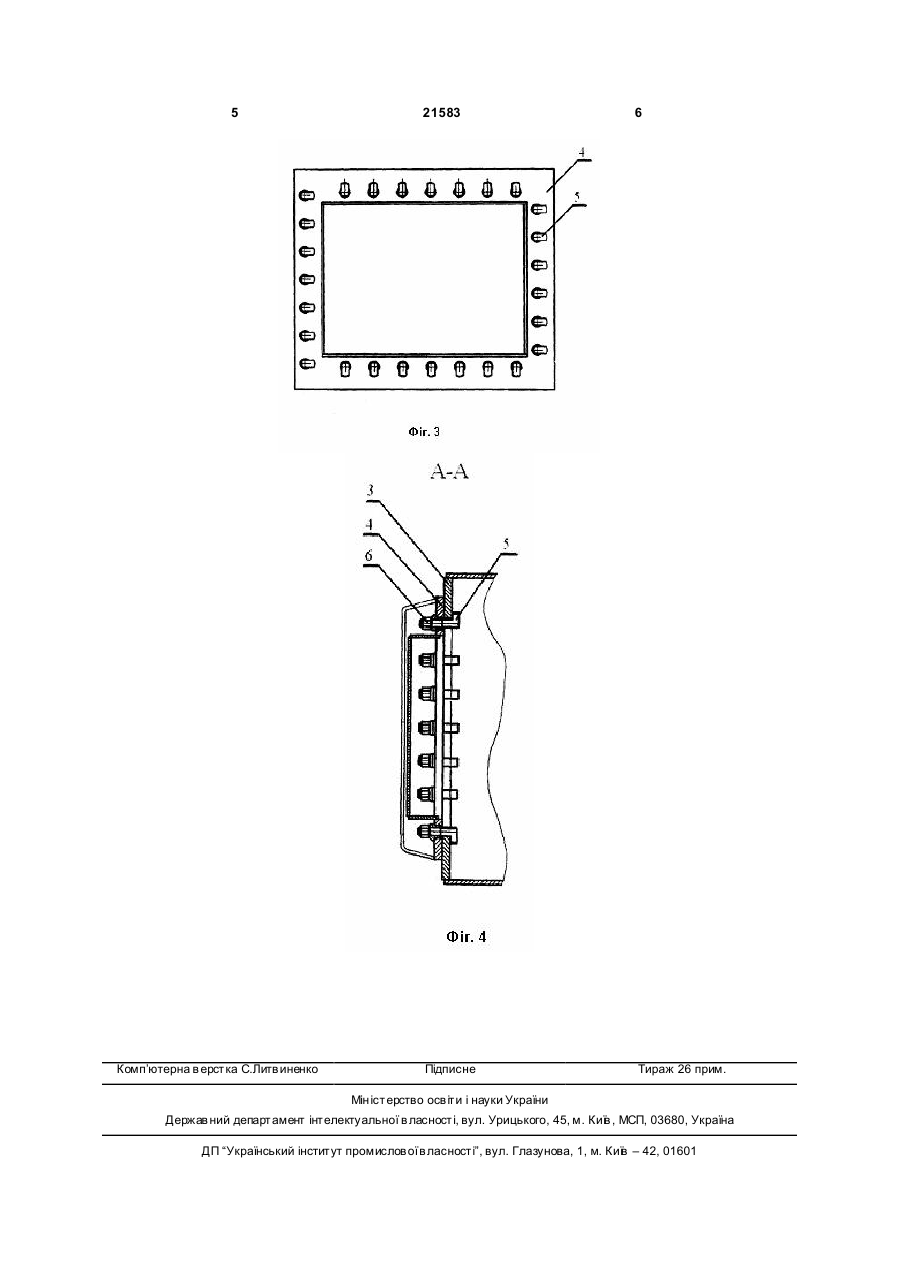

1. Вибухозахищений корпус електричного апарата з швидковідкривною кришкою, що містить жорсткі фланці, розташовані у вибухозахищеному корпусі, і запірні затискачі на швидковідкривної кришці, який відрізняється тим, що запірні затискачі швидковідкривної кришки виконані у вигляді захоплювачів, кожний з який регулюється. 2. Вибухозахи щений корпус електричного апарата з швидковідкривною кришкою за п. 1, який відрізняється тим, що захоплювачі швидковідкривної кришки виконані знімними у вигляді L-подібних болтів, кожний з який кріпиться до фланця швидковідкривної кришки за допомогою гайки. (19) (21) u200611086 (22) 20.10.2006 (24) 15.03.2007 (46) 15.03.2007, Бюл. № 3, 2007 р. (72) Вареник Євген Олександрович, Савицький Володимир Миколайович, Станішевський Владіслав Миколайович (73) УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ, ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ТА ТЕХНОЛОГІЧНИЙ ІНСТИТУТ ВИБУХОЗАХИЩЕНОГО ТА РУДНИКОВОГО ЕЛЕКТРООБЛАДНАННЯ З ДОСЛІДНО-ЕКСПЕРИМЕНТАЛЬНИ М ВИРОБНИЦТВОМ 3 21583 рюється обсяг правової охорони використовуваної корисної моделі. Найбільший ефект по зниженню трудомісткості досягається при виготовленні швидковідкриваємої кришці прямокутної форми. Запропонована корисна модель пояснюється кресленнями: на Фіг.1 показаний загальний вид корпуса вибухонепроникної оболонки з прямокутною швидковідкриваємою кришкою; на Фіг.2 показаний вид на фланець корпуса при відкритій кришці; на Фіг.3 показаний вид швидковідкриваємої кришки зсередини оболонки; на Фіг.4 показаний розріз по А-А на Фіг.1. Запірні затиски можуть розташовуватися як усередині оболонки, так і зовні. Для вибухозахищених електричних апаратів найбільш розповсюдженим є розташування запірних затисків усередині оболонки. Вибухонепроникна оболонка електричного апарата складається з корпуса 1 і швидковідкриваємої кришки 2, що мають плоскі фланці 3 і 4. Швидковідкриваєма кришка і корпус у закритому стані стягаються між собою затисками 5, рівномірно розташованими по периметру фланця 4 швидковідкриваємої кришки, що утворюють між фланцями 3 і 4 вибухонепроникний зазор. Затиск 5 являє собою L-образний болт із гайкою 6. Вибухонепроникний зазор регулюється шляхом нагвинчування гайки 6 на різьбову частину болта. Після регулювання затиску болт і гайка жорстко закріплюються, наприклад зварюванням, на фланці кришки, фіксуючи робочий стан затвора і забезпечуючи вибухонепроникний зазор. Такий пристрій швидковідкриваємої кришки доцільний, тому що дозволяє забезпечити малий зазор (до 0,1мм) між фланцями корпуса і швидковідкриваємої кришки при широкому полі допусків на товщину ци х фланців, що дає можливість знизити вимоги до точності виготовлення самих затисків і фланців корпуса і швидковідкриваємої кришки по товщині, а значить і трудомісткість виготовлення швидковідкриваємої кришки в цілому. Таким чином, описана конструкція вибухозахи щеного корпуса з прямокутною швидковідкриваємою кришкою є універсальною і може застосовуватися як для прямокутних, так і для круглих кришок. Вона забезпечує стягування фланців корпуса і кришки вибухонепроникної оболонки по всьому периметру з заданим зазором і не залежить від точності виготовлення фланців по товщині. 5 Комп’ютерна в ерстка C.Литв иненко 21583 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
