Витяжний вентилятор зі знімною передньою кришкою

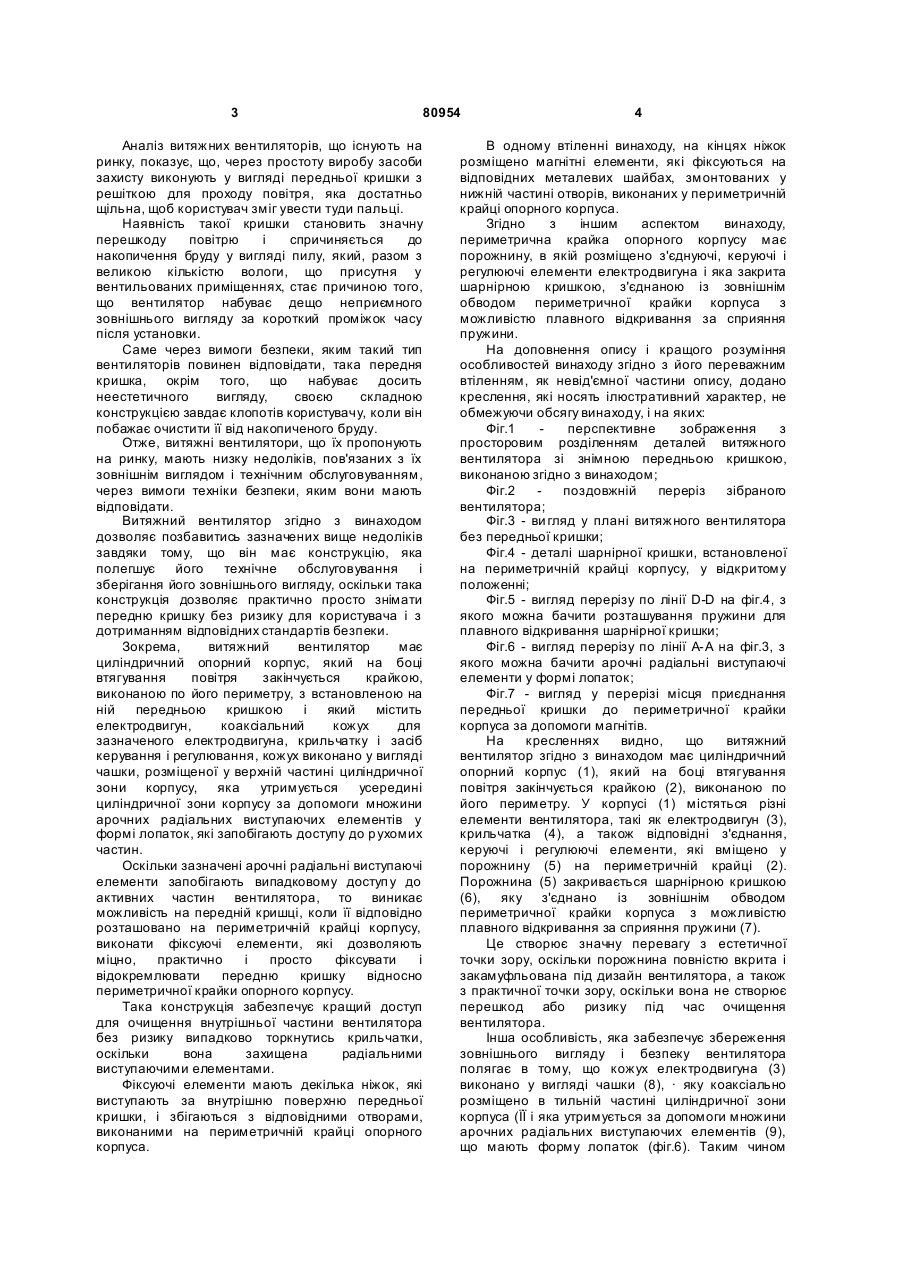

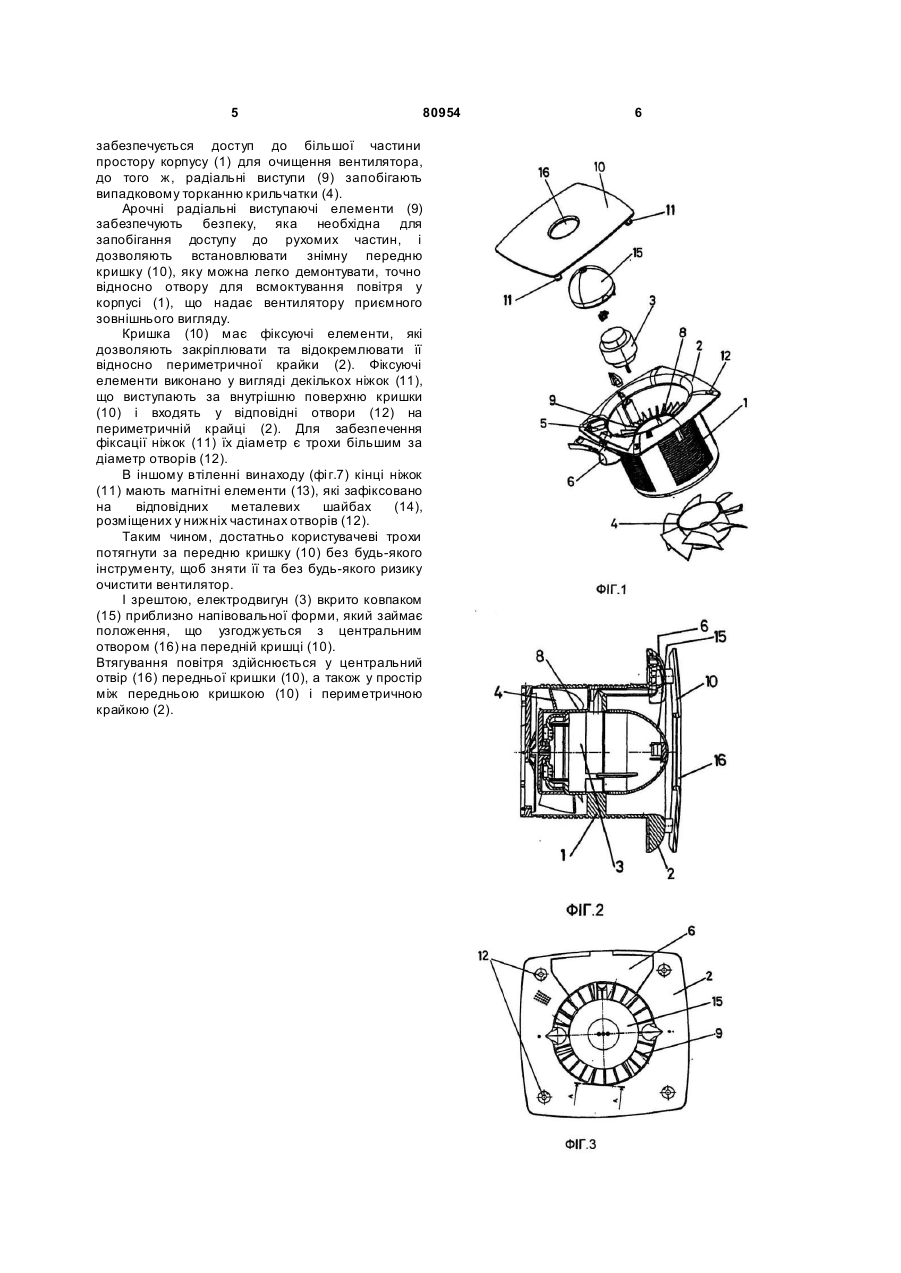

1. Витяжний вентилятор зі знімною передньою кришкою, що має циліндричний опорний корпус, який закінчується на боці втягування повітря крайкою, виконаною по його периметру, на якій змонтовано передню кришку, і який містить електродвигун, крильчатку і засіб керування і регулювання, який відрізняється тим, що електродвигун розміщено всередині корпусу в кожусі, який виконано у вигляді чашки, розміщеної у вер хній частині циліндричної зони корпусу, яка утримується усередині циліндричної зони корпусу C2 2 80954 1 3 80954 Аналіз витяжних вентиляторів, що існують на ринку, показує, що, через простоту виробу засоби захисту виконують у вигляді передньої кришки з решіткою для проходу повітря, яка достатньо щільна, щоб користувач зміг увести туди пальці. Наявність такої кришки становить значну перешкоду повітрю і спричиняється до накопичення бруду у вигляді пилу, який, разом з великою кількістю вологи, що присутня у вентильованих приміщеннях, стає причиною того, що вентилятор набуває дещо неприємного зовнішнього вигляду за короткий проміжок часу після установки. Саме через вимоги безпеки, яким такий тип вентиляторів повинен відповідати, така передня кришка, окрім того, що набуває досить неестетичного вигляду, своєю складною конструкцією завдає клопотів користувачу, коли він побажає очистити її від накопиченого бруду. Отже, витяжні вентилятори, що їх пропонують на ринку, мають низку недоліків, пов'язаних з їх зовнішнім виглядом і технічним обслуговуванням, через вимоги техніки безпеки, яким вони мають відповідати. Витяжний вентилятор згідно з винаходом дозволяє позбавитись зазначених вище недоліків завдяки тому, що він має конструкцію, яка полегшує його технічне обслуговування і зберігання його зовнішнього вигляду, оскільки така конструкція дозволяє практично просто знімати передню кришку без ризику для користувача і з дотриманням відповідних стандартів безпеки. Зокрема, витяжний вентилятор має циліндричний опорний корпус, який на боці втягування повітря закінчується крайкою, виконаною по його периметру, з встановленою на ній передньою кришкою і який містить електродвигун, коаксіальний кожух для зазначеного електродвигуна, крильчатку і засіб керування і регулювання, кожух виконано у вигляді чашки, розміщеної у верхній частині циліндричної зони корпусу, яка утримується усередині циліндричної зони корпусу за допомоги множини арочних радіальних виступаючих елементів у формі лопаток, які запобігають доступу до р ухомих частин. Оскільки зазначені арочні радіальні виступаючі елементи запобігають випадковому доступ у до активних частин вентилятора, то виникає можливість на передній кришці, коли її відповідно розташовано на периметричній крайці корпусу, виконати фіксуючі елементи, які дозволяють міцно, практично і просто фіксувати і відокремлювати передню кришку відносно периметричної крайки опорного корпусу. Така конструкція забезпечує кращий доступ для очищення внутрішньої частини вентилятора без ризику випадково торкнутись крильчатки, оскільки вона захищена радіальними виступаючими елементами. Фіксуючі елементи мають декілька ніжок, які виступають за внутрішню поверхню передньої кришки, і збігаються з відповідними отворами, виконаними на периметричній крайці опорного корпуса. 4 В одному втіленні винаходу, на кінцях ніжок розміщено магнітні елементи, які фіксуються на відповідних металевих шайбах, змонтованих у нижній частині отворів, виконаних у периметричній крайці опорного корпуса. Згідно з іншим аспектом винаходу, периметрична крайка опорного корпусу має порожнину, в якій розміщено з'єднуючі, керуючі і регулюючі елементи електродвигуна і яка закрита шарнірною кришкою, з'єднаною із зовнішнім обводом периметричної крайки корпуса з можливістю плавного відкривання за сприяння пружини. На доповнення опису і кращого розуміння особливостей винаходу згідно з його переважним втіленням, як невід'ємної частини опису, додано креслення, які носять ілюстративний характер, не обмежуючи обсягу винаходу, і на яких: Фіг.1 перспективне зображення з просторовим розділенням деталей витяжного вентилятора зі знімною передньою кришкою, виконаною згідно з винаходом; Фіг.2 поздовжній переріз зібраного вентилятора; Фіг.3 - ви гляд у плані витяжного вентилятора без передньої кришки; Фіг.4 - деталі шарнірної кришки, встановленої на периметричній крайці корпусу, у відкритому положенні; Фіг.5 - вигляд перерізу по лінії D-D на фіг.4, з якого можна бачити розташування пружини для плавного відкривання шарнірної кришки; Фіг.6 - вигляд перерізу по лінії А-А на фіг.3, з якого можна бачити арочні радіальні виступаючі елементи у формі лопаток; Фіг.7 - вигляд у перерізі місця приєднання передньої кришки до периметричної крайки корпуса за допомоги магнітів. На кресленнях видно, що витяжний вентилятор згідно з винаходом має циліндричний опорний корпус (1), який на боці втягування повітря закінчується крайкою (2), виконаною по його периметру. У корпусі (1) містяться різні елементи вентилятора, такі як електродвигун (3), крильчатка (4), а також відповідні з'єднання, керуючі і регулюючі елементи, які вміщено у порожнину (5) на периметричній крайці (2). Порожнина (5) закривається шарнірною кришкою (6), яку з'єднано із зовнішнім обводом периметричної крайки корпуса з можливістю плавного відкривання за сприяння пружини (7). Це створює значну перевагу з естетичної точки зору, оскільки порожнина повністю вкрита і закамуфльована під дизайн вентилятора, а також з практичної точки зору, оскільки вона не створює перешкод або ризику під час очищення вентилятора. Інша особливість, яка забезпечує збереження зовнішнього вигляду і безпеку вентилятора полягає в тому, що кожух електродвигуна (3) виконано у вигляді чашки (8), · яку коаксіально розміщено в тильній частині циліндричної зони корпуса (ЇЇ і яка утримується за допомоги множини арочних радіальних виступаючих елементів (9), що мають форму лопаток (фіг.6). Таким чином 5 80954 забезпечується доступ до більшої частини простору корпусу (1) для очищення вентилятора, до того ж, радіальні виступи (9) запобігають випадковому торканню крильчатки (4). Арочні радіальні виступаючі елементи (9) забезпечують безпеку, яка необхідна для запобігання доступу до рухомих частин, і дозволяють встановлювати знімну передню кришку (10), яку можна легко демонтувати, точно відносно отвору для всмоктування повітря у корпусі (1), що надає вентилятору приємного зовнішнього вигляду. Кришка (10) має фіксуючі елементи, які дозволяють закріплювати та відокремлювати її відносно периметричної крайки (2). Фіксуючі елементи виконано у вигляді декількох ніжок (11), що виступають за внутрішню поверхню кришки (10) і входять у відповідні отвори (12) на периметричній крайці (2). Для забезпечення фіксації ніжок (11) їх діаметр є трохи більшим за діаметр отворів (12). В іншому втіленні винаходу (фі г.7) кінці ніжок (11) мають магнітні елементи (13), які зафіксовано на відповідних металевих шайбах (14), розміщених у нижніх частинах отворів (12). Таким чином, достатньо користувачеві трохи потягнути за передню кришку (10) без будь-якого інструменту, щоб зняти її та без будь-якого ризику очистити вентилятор. І зрештою, електродвигун (3) вкрито ковпаком (15) приблизно напівовальної форми, який займає положення, що узгоджується з центральним отвором (16) на передній кришці (10). Втягування повітря здійснюється у центральний отвір (16) передньої кришки (10), а також у простір між передньою кришкою (10) і периметричною крайкою (2). 6 7 80954 8
