Розпушувач-підгортач просапний

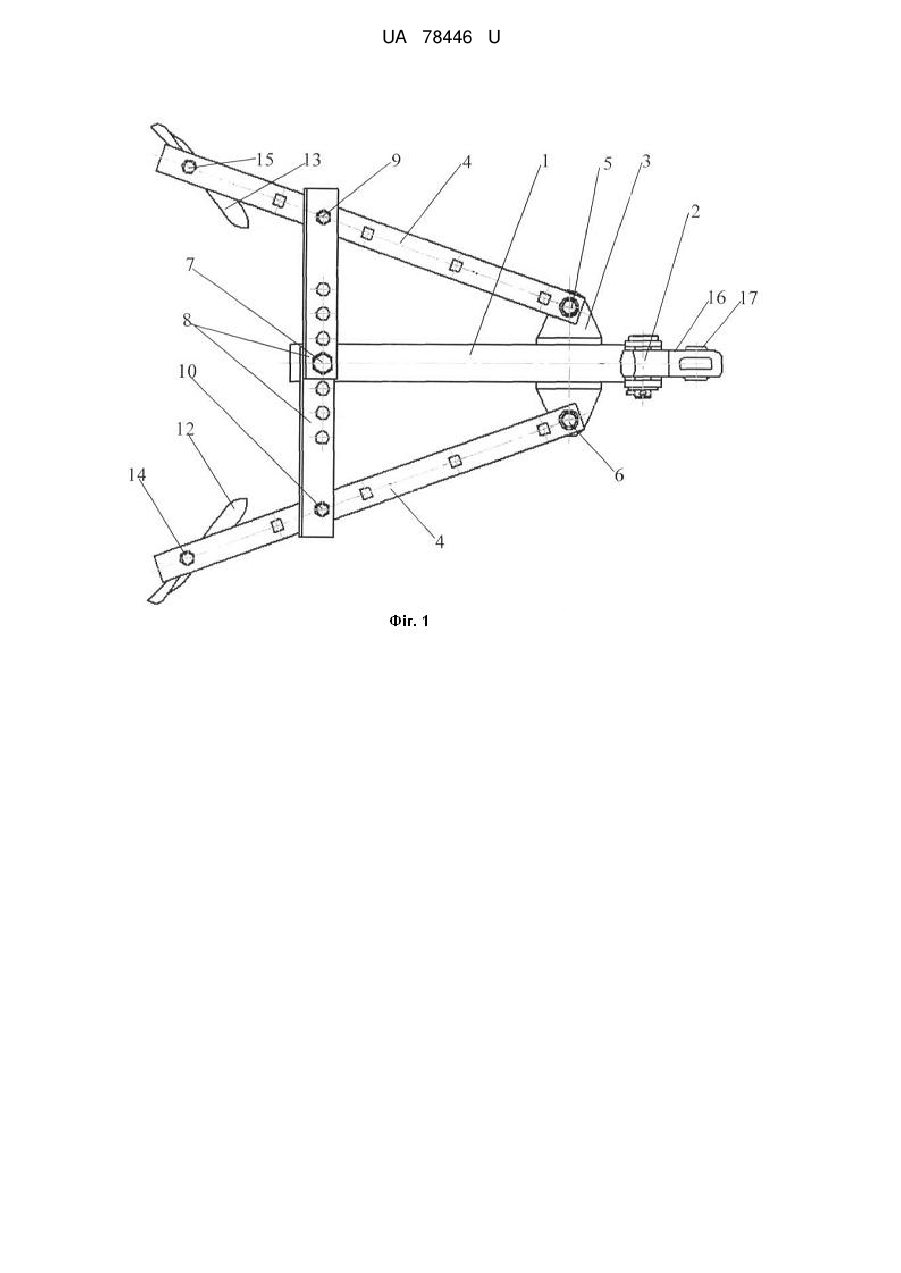

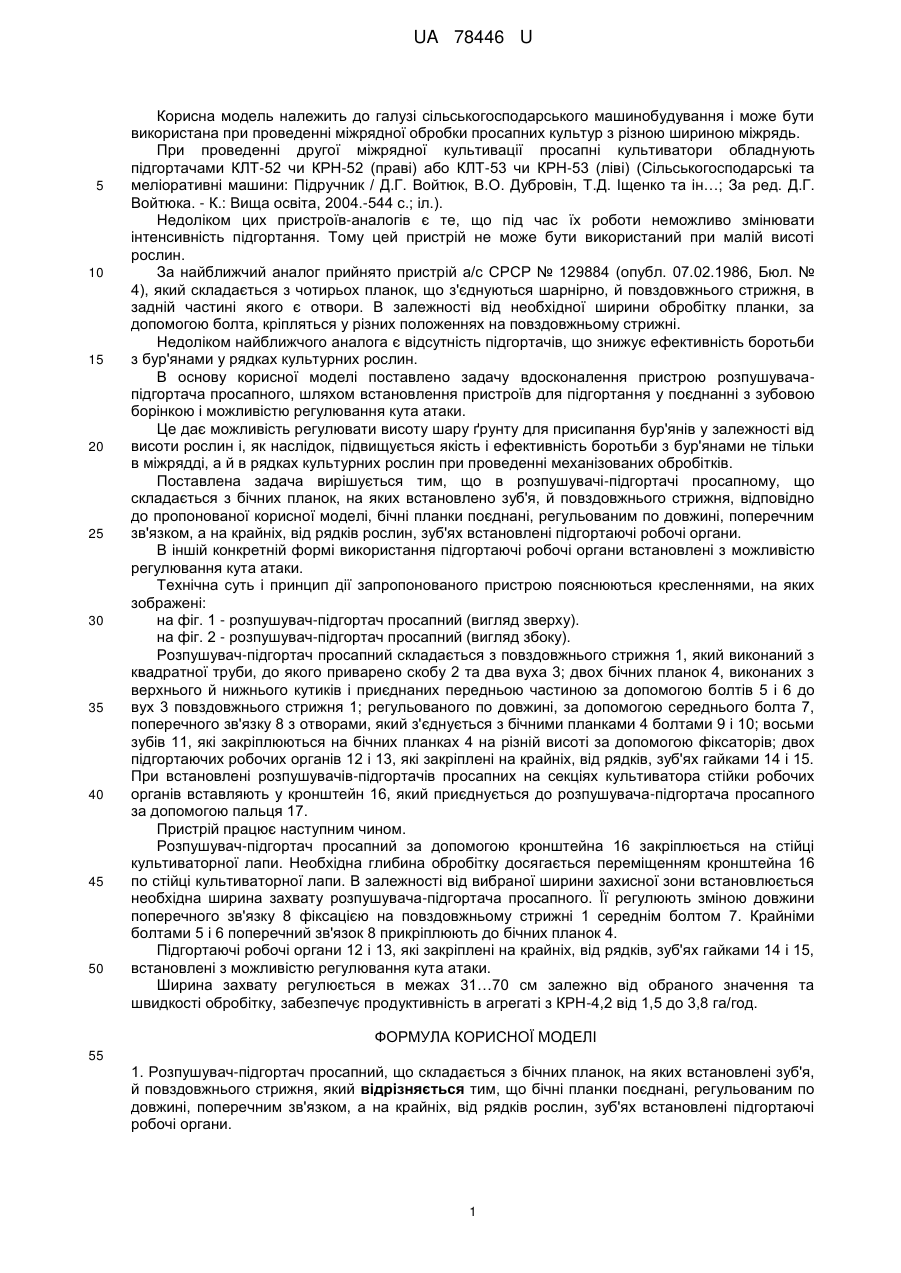

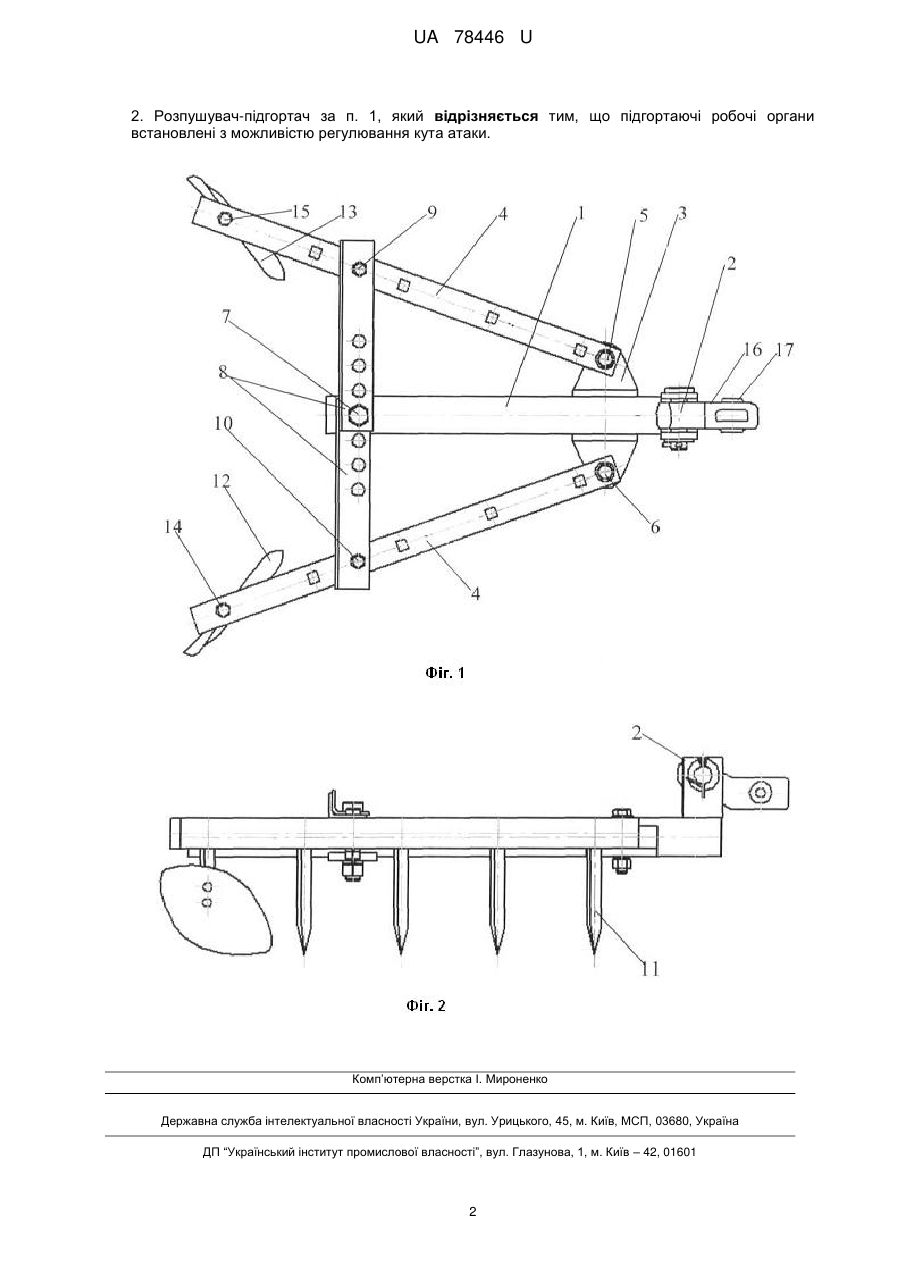

Реферат: Розпушувач-підгортач просапний складається з повздовжнього стрижня, бічних планок, що поєднані поперечним зв'язком, на планках встановлені зуб'я, на крайніх з яких (від рядків рослин) встановлені підгортаючі робочі органи. UA 78446 U (54) РОЗПУШУВАЧ-ПІДГОРТАЧ ПРОСАПНИЙ UA 78446 U UA 78446 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана при проведенні міжрядної обробки просапних культур з різною шириною міжрядь. При проведенні другої міжрядної культивації просапні культиватори обладнують підгортачами КЛТ-52 чи КРН-52 (праві) або КЛТ-53 чи КРН-53 (ліві) (Сільськогосподарські та меліоративні машини: Підручник / Д.Г. Войтюк, В.О. Дубровін, Т.Д. Іщенко та ін…; За ред. Д.Г. Войтюка. - К.: Вища освіта, 2004.-544 с.; іл.). Недоліком цих пристроїв-аналогів є те, що під час їх роботи неможливо змінювати інтенсивність підгортання. Тому цей пристрій не може бути використаний при малій висоті рослин. За найближчий аналог прийнято пристрій а/с СРСР № 129884 (опубл. 07.02.1986, Бюл. № 4), який складається з чотирьох планок, що з'єднуються шарнірно, й повздовжнього стрижня, в задній частині якого є отвори. В залежності від необхідної ширини обробітку планки, за допомогою болта, кріпляться у різних положеннях на повздовжньому стрижні. Недоліком найближчого аналога є відсутність підгортачів, що знижує ефективність боротьби з бур'янами у рядках культурних рослин. В основу корисної моделі поставлено задачу вдосконалення пристрою розпушувачапідгортача просапного, шляхом встановлення пристроїв для підгортання у поєднанні з зубовою борінкою і можливістю регулювання кута атаки. Це дає можливість регулювати висоту шару ґрунту для присипання бур'янів у залежності від висоти рослин і, як наслідок, підвищується якість і ефективність боротьби з бур'янами не тільки в міжрядді, а й в рядках культурних рослин при проведенні механізованих обробітків. Поставлена задача вирішується тим, що в розпушувачі-підгортачі просапному, що складається з бічних планок, на яких встановлено зуб'я, й повздовжнього стрижня, відповідно до пропонованої корисної моделі, бічні планки поєднані, регульованим по довжині, поперечним зв'язком, а на крайніх, від рядків рослин, зуб'ях встановлені підгортаючі робочі органи. В іншій конкретній формі використання підгортаючі робочі органи встановлені з можливістю регулювання кута атаки. Технічна суть і принцип дії запропонованого пристрою пояснюються кресленнями, на яких зображені: на фіг. 1 - розпушувач-підгортач просапний (вигляд зверху). на фіг. 2 - розпушувач-підгортач просапний (вигляд збоку). Розпушувач-підгортач просапний складається з повздовжнього стрижня 1, який виконаний з квадратної труби, до якого приварено скобу 2 та два вуха 3; двох бічних планок 4, виконаних з верхнього й нижнього кутиків і приєднаних передньою частиною за допомогою болтів 5 і 6 до вух 3 повздовжнього стрижня 1; регульованого по довжині, за допомогою середнього болта 7, поперечного зв'язку 8 з отворами, який з'єднується з бічними планками 4 болтами 9 і 10; восьми зубів 11, які закріплюються на бічних планках 4 на різній висоті за допомогою фіксаторів; двох підгортаючих робочих органів 12 і 13, які закріплені на крайніх, від рядків, зуб'ях гайками 14 і 15. При встановлені розпушувачів-підгортачів просапних на секціях культиватора стійки робочих органів вставляють у кронштейн 16, який приєднується до розпушувача-підгортача просапного за допомогою пальця 17. Пристрій працює наступним чином. Розпушувач-підгортач просапний за допомогою кронштейна 16 закріплюється на стійці культиваторної лапи. Необхідна глибина обробітку досягається переміщенням кронштейна 16 по стійці культиваторної лапи. В залежності від вибраної ширини захисної зони встановлюється необхідна ширина захвату розпушувача-підгортача просапного. Її регулюють зміною довжини поперечного зв'язку 8 фіксацією на повздовжньому стрижні 1 середнім болтом 7. Крайніми болтами 5 і 6 поперечний зв'язок 8 прикріплюють до бічних планок 4. Підгортаючі робочі органи 12 і 13, які закріплені на крайніх, від рядків, зуб'ях гайками 14 і 15, встановлені з можливістю регулювання кута атаки. Ширина захвату регулюється в межах 31…70 см залежно від обраного значення та швидкості обробітку, забезпечує продуктивність в агрегаті з КРН-4,2 від 1,5 до 3,8 га/год. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Розпушувач-підгортач просапний, що складається з бічних планок, на яких встановлені зуб'я, й повздовжнього стрижня, який відрізняється тим, що бічні планки поєднані, регульованим по довжині, поперечним зв'язком, а на крайніх, від рядків рослин, зуб'ях встановлені підгортаючі робочі органи. 1 UA 78446 U 2. Розпушувач-підгортач за п. 1, який відрізняється тим, що підгортаючі робочі органи встановлені з можливістю регулювання кута атаки. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
