Розпушувач ґрунту

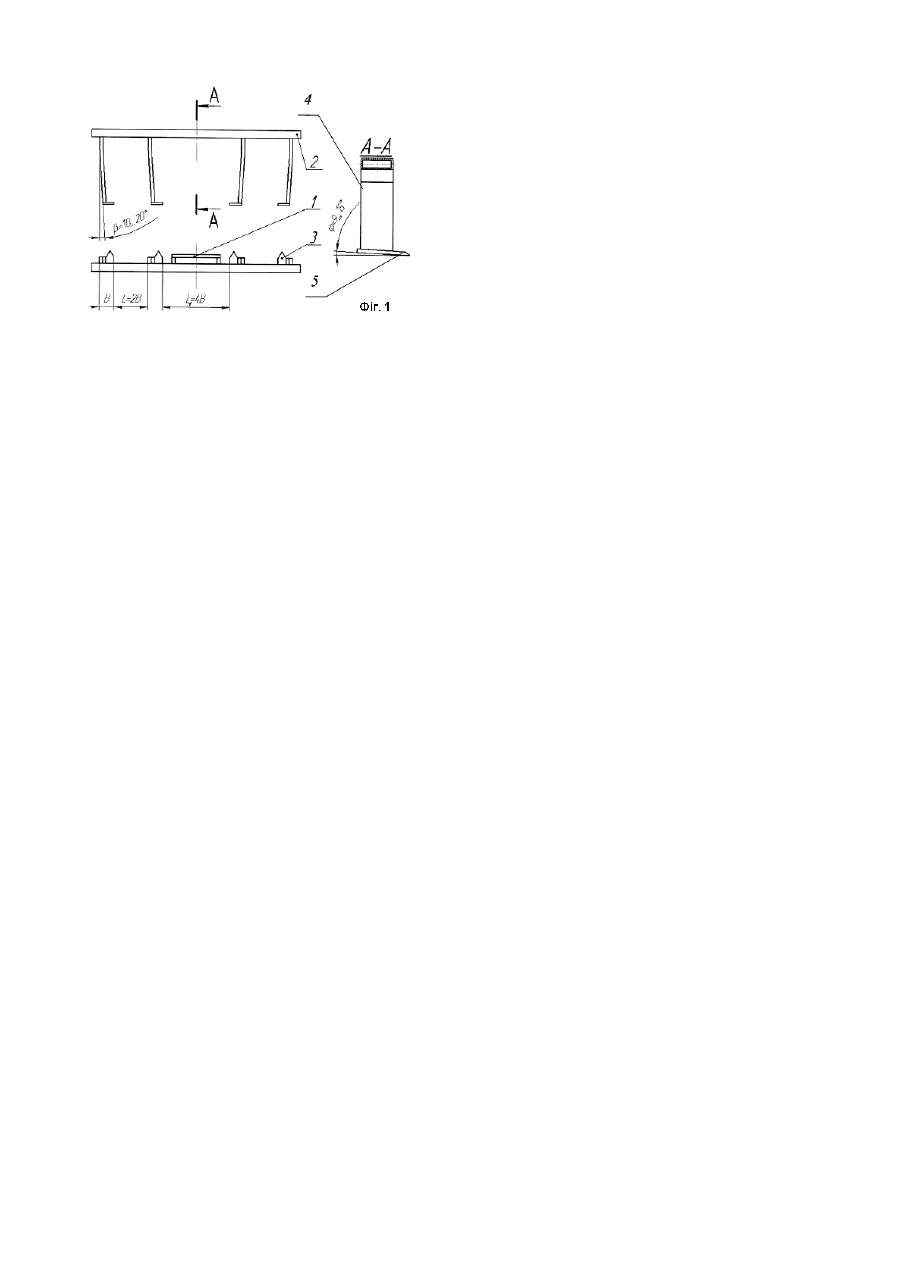

Корисна модель відноситься до галузі сільськогосподарського машинобудування, зокрема до ґрунтообробних машин. Відома конструкція розпушувача ґрунту, що включає начіпний пристрій, раму та закріплені на ній фронтально в один ряд ґрунтообробні робочі органи, кожен з яких має стійку та долото шириною В, яке виступає вперед за стійку, розміщені між собою у поперечному напрямку на відстані L [Сільськогосподарські та меліоративні машини: Підручник / Д.Г. Войтюк, В.О. Дубровін, Т.Д. Іщенко та ін.; За ред. Д.Г. Войтюка. - К.: Вища освіта, 2004. - 544с.]. При цьому ґрунтообробні робочі органи мають симетричну форму з долотом шириною В, яке однаково виступає за стійку з обох її боків. Це призводить до інтенсифікації розпушення в зоні дії стійки й недостатнього розпушення між стійками. Крім того конструкцією не регламентовано відстань L, яка має важливе значення для забезпечення необхідної якості розпушення ґрунту по ширині захвату. Тому недоліками даного пристрою є нерівномірне за якістю розпушення ґрунту, значна гребенястість профілю дна борозни, утворення «ґрунтової підошви» в зоні проходу ґрунтообробних робочих органів. В основу корисної моделі покладено задачу удосконалення конструкції розпушувача ґрунту шляхом введення нових технологічних елементів та обґрунтування раціональних конструктивно-технологічних параметрів взаємного розміщення ґрунтообробних робочих органів. Задача вирішується завдяки тому, що в розпушувачі ґрунту, що включає начіпний пристрій, раму та закріплені на ній фронтально в один ряд ґрунтообробні робочі органи, кожен з яких має стійку та долото шириною В, яке виступає вперед за стійку, розміщені між собою у поперечному напрямку на відстані L, ґрунтообробні робочі органи встановлені таким чином, що L=2В і L1=4В (в центральній частині рами) при В>20см, що обумовлене необхідністю забезпечення більш рівного дна борозни й досягається саме у вказаних межах. При порушенні даних співвідношень гребенястість профілю дна борозни суттєво зростає. Крім того, стійка ґрунтообробного робочого органу виконана відхиленою від вертикалі у поперечно-вертикальній площині на кут β, котрий знаходиться в межах 10...20град, що сприяє рівномірному за якістю розпушення усього просторового обсягу ґрунту, оскільки стійка рухається у зоні випереджувальних тріщин й не інтенсифікує подрібнення ґрунтових часток, як відбувається при її вертикальному розташуванні. Розміщення долота асиметрично, а саме з боку стійки, і так, що між стійкою й площиною долота в поперечно-вертикальній площині кут складає 100...110град, усуває заклинювання скиби ґрунту між стійкою й долотом, її додаткове подрібнення й виштовхування на поверхню поля. Оскільки при цьому долото має нахил до напрямку руху під кутом a, який знаходиться в межах 9...15град, забезпечується необхідне заглиблюючи зусилля з боку ґрунту при відсутності переущільнення дна борозни, яке називають «плужною підошвою». Для стабільності руху у поперечному напрямку ґрунтообробні робочі органи встановлені на рамі дзеркально симетрично. У своїй сукупності наведені ознаки даної конструкції розпушувача ґрунту дозволяють виконати поставлену задачу, а саме: покращити процес обробітку ґрунту шляхом рівномірного розпушення ґрунтового масиву за рахунок означеного вище взаємного розміщення ґрунтообробних робочих органів. Їх стійок і доліт, забезпечити формування рівномірного профілю дна борозни без створення «плужної підошви» та покращити копіювання поверхні поля. Суть корисної моделі пояснено графічно: на Фіг.1 зображено розпушувач ґрунту, його вигляд ззаду, зверху та у розрізі А-А. Розпушувач ґрунту включає начіпний пристрій 1, раму 2 та закріплені на ній фронтально в один ряд ґрунтообробні робочі органи 3, кожен з яких має стійку 4 та долото 5 шириною В, яке виступає вперед за стійку 4, розміщені між собою у поперечному напрямку на відстані L, при цьому ґрунтообробні робочі органи 3 встановлені таким чином, що L=2В і L1=4В (в центральній частині рами) при В>20см; крім того, стійка 4 ґрунтообробного робочого органу 3 відхилена від вертикалі у поперечно-вертикальній площині на кут β, котрий знаходиться в межах 10...20град, а долото 5 встановлене асиметрично (з боку стійки 4) і так, що має нахил до напрямку руху під кутом a, який знаходиться в межах 9...15град; при цьому ґрунтообробні робочі органи 3 встановлені на рамі 2 дзеркально симетрично. Працює розпушувач ґрунту наступним чином. В робочому положенні ґрунтообробні робочі органи 3 підрізають долотами 5 та розпушують сумісною дією стійок 4 та доліт 5 шар ґрунту на глибину від 12 до 35см. Найбільш рівномірне розпушення масиву фунту здійснюється, коли ґрунтообробні робочі органи 3 встановлені між собою на відстані L=2В і L1=4В (в центральній частині рами) при В>20см. Стійка 4 ґрунтообробного робочого органу 3, яка відхилена від вертикалі у поперечновертикальній площині на кут β, котрий знаходиться в межах 10...20град, та долото 5, яке встановлене асиметрично (з боку стійки 4) і так, що має нахил до напрямку руху під кутом a, який знаходиться в межах 9...15град, стискають ґрунтовий масив без його заклинювання, тому розпушення скиби відбувається рівномірно у вертикальному й горизонтальному напрямках, без концентрації значних зусиль в зоні стійок 4. Рівномірність роботи по ширині забезпечує те, що ґрунтообробні робочі органи 3 встановлені на рамі 2 дзеркально симетрично, а відстань між стійками 4 в центральній частині рами 2 складає L1=4В. Після проходу розпушувача ґрунту залишається вирівняна поверхня поля, рівномірно розпушена скиба на глибину обробітку та вирівняне і без «плужної підошви» дно борозни. Отже, параметри взаємного розміщення ґрунтообробних робочих органів розпушувача ґрунту дозволяють здійснювати технологічний процес обробітку ґрунту рівномірно в усьому шарі, з вирівняним профілем дна борозни без створення «плужної підошви» та з високою його надійністю (без заклинювання скиби й забивання ґрунтообробних робочих органів).
