Розпушувач ґрунту

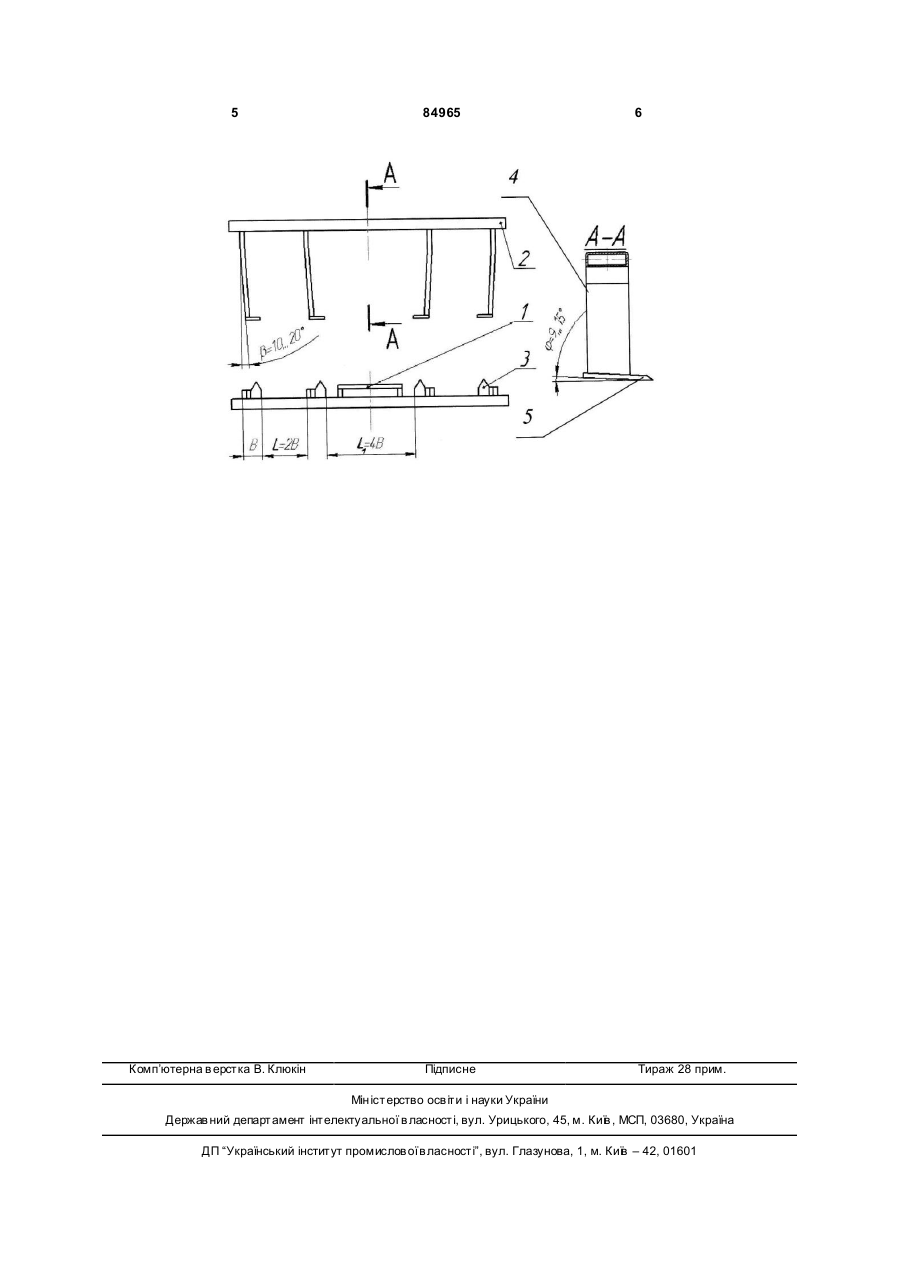

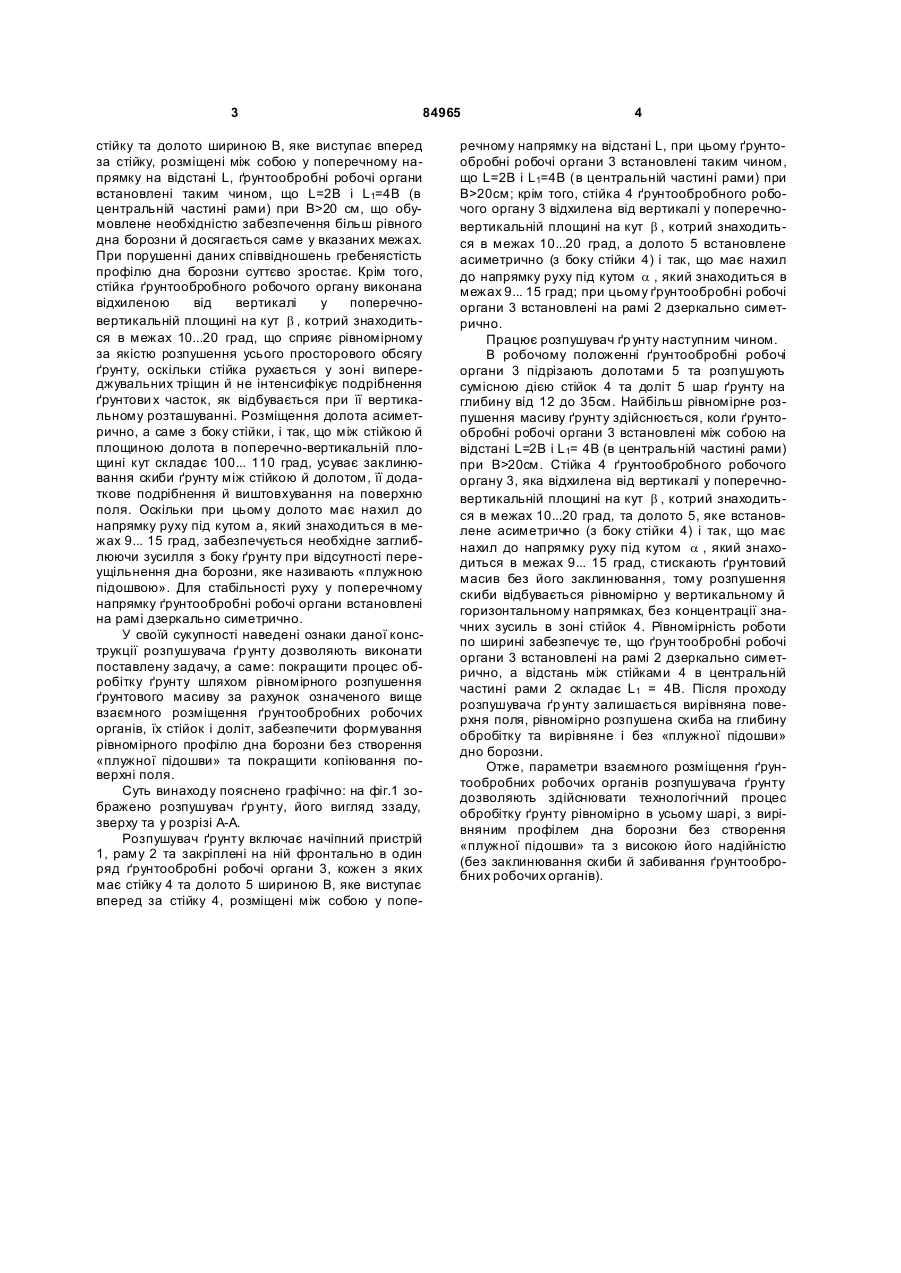

Розпушувач ґрун ту, що включає начіпний пристрій, раму та закріплені на ній фронтально в один ряд ґрунтообробні робочі органи, кожен з яких має стійку та долото шириною В, яке виступає вперед за стійку, розміщені між собою у поперечному напрямку на відстані L, який відрізняється тим, що ґрунтообробні робочі органи встановлені таким чином, що L = 2В і L = 4В (в центральній частині рами) при В > 20 см; крім того, стійка ґрунтообробного робочого органу відхилена від вертикалі у поперечно-вертикальній площині на кут b , котрий знаходиться в межах 10...20 град., а долото встановлене асиметрично (з боку стійки) і так, що має нахил до напрямку руху під кутом a , який знаходиться в межах 9... 15 град., при цьому ґрунтообробні робочі органи встановлені на рамі дзеркально симетрично. UA (21) a200702725 (22) 15.03.2007 (24) 10.12.2008 (46) 10.12.2008, Бюл.№ 23, 2008 р. (72) ПОГОРІЛИЙ ВІКТОР ВАСИЛЬОВИЧ, UA, ПОНОМАР ЮРІЙ ВАСИЛЬОВИЧ, U A, ШУСТІК ЛЕОНІД ПРОКОПОВИЧ, UA, ДАТКО ВІКТОР ДМИТРОВИЧ, UA, ДУБРОВІН ВАЛЕРІЙ ОЛЕКСАНДРОВИЧ, U A, КОРАБЕЛЬСЬКИЙ ВАЛЕРІЙ ІВАНОВИЧ, U A (73) ПОГОРІЛИЙ ВІКТОР ВАСИЛЬОВИЧ, UA, ПОНОМАР ЮРІЙ ВАСИЛЬОВИЧ, U A, ШУСТІК ЛЕОНІД ПРОКОПОВИЧ, UA, ДАТКО ВІКТОР ДМИТРОВИЧ, UA, ДУБРОВІН ВАЛЕРІЙ ОЛЕКСАНДРОВИЧ, U A, КОРАБЕЛЬСЬКИЙ ВАЛЕРІЙ ІВАНОВИЧ, U A (56) SU, 1822618, 5 A01B 13/16, 23.06.1993, Бюл.№23 SU, 1662365, 5 A01B 13/14, 15.07.1991, Бюл.№26 SU, 1607705, 5 A01B 35/20, 23.11.1990, Бюл.№43 SU, 1551254, 5 A01B 13/00, 23.03.1990, Бюл.№11 SU, 1507220, 4 A01B 35/26, 15.09.1989, Бюл.№34 SU, 1384225, 4 A01B 13/08, 30.03.1988, Бюл.№12 RU, 2181533, 7 A01B 49/02, 27.04.2002 RU, 2050085, 6 A01B 39/16, 20.12.1996 C2 2 (19) 1 3 84965 стійку та долото шириною В, яке виступає вперед за стійку, розміщені між собою у поперечному напрямку на відстані L, ґрунтообробні робочі органи встановлені таким чином, що L=2В і L1=4В (в центральній частині рами) при В>20 см, що обумовлене необхідністю забезпечення більш рівного дна борозни й досягається саме у вказаних межах. При порушенні даних співвідношень гребенястість профілю дна борозни суттєво зростає. Крім того, стійка ґрунтообробного робочого органу виконана відхиленою від вертикалі у поперечновертикальній площині на кут b , котрий знаходиться в межах 10...20 град, що сприяє рівномірному за якістю розпушення усього просторового обсягу ґрунту, оскільки стійка рухається у зоні випереджувальних тріщин й не інтенсифікує подрібнення ґрунтови х часток, як відбувається при її вертикальному розташуванні. Розміщення долота асиметрично, а саме з боку стійки, і так, що між стійкою й площиною долота в поперечно-вертикальній площині кут складає 100... 110 град, усуває заклинювання скиби ґрунту між стійкою й долотом, її додаткове подрібнення й виштовхування на поверхню поля. Оскільки при цьому долото має нахил до напрямку руху під кутом а, який знаходиться в межах 9... 15 град, забезпечується необхідне заглиблюючи зусилля з боку ґрунту при відсутності переущільнення дна борозни, яке називають «плужною підошвою». Для стабільності руху у поперечному напрямку ґрунтообробні робочі органи встановлені на рамі дзеркально симетрично. У своїй сукупності наведені ознаки даної конструкції розпушувача ґр унту дозволяють виконати поставлену задачу, а саме: покращити процес обробітку ґрунту шляхом рівномірного розпушення ґрунтового масиву за рахунок означеного вище взаємного розміщення ґрунтообробних робочих органів, їх стійок і доліт, забезпечити формування рівномірного профілю дна борозни без створення «плужної підошви» та покращити копіювання поверхні поля. Суть винаходу пояснено графічно: на фіг.1 зображено розпушувач ґр унту, його вигляд ззаду, зверху та у розрізі А-А. Розпушувач ґрунту включає начіпний пристрій 1, раму 2 та закріплені на ній фронтально в один ряд ґрунтообробні робочі органи 3, кожен з яких має стійку 4 та долото 5 шириною В, яке виступає вперед за стійку 4, розміщені між собою у попе 4 речному напрямку на відстані L, при цьому ґрунтообробні робочі органи 3 встановлені таким чином, що L=2В і L1=4В (в центральній частині рами) при В>20см; крім того, стійка 4 ґрунтообробного робочого органу 3 відхилена від вертикалі у поперечновертикальній площині на кут b , котрий знаходиться в межах 10...20 град, а долото 5 встановлене асиметрично (з боку стійки 4) і так, що має нахил до напрямку руху під кутом a , який знаходиться в межах 9... 15 град; при цьому ґрунтообробні робочі органи 3 встановлені на рамі 2 дзеркально симетрично. Працює розпушувач ґр унту наступним чином. В робочому положенні ґрунтообробні робочі органи 3 підрізають долотами 5 та розпушують сумісною дією стійок 4 та доліт 5 шар ґрунту на глибину від 12 до 35см. Найбільш рівномірне розпушення масиву ґрунту здійснюється, коли ґрунтообробні робочі органи 3 встановлені між собою на відстані L=2В і L1= 4В (в центральній частині рами) при В>20см. Стійка 4 ґрунтообробного робочого органу 3, яка відхилена від вертикалі у поперечновертикальній площині на кут b , котрий знаходиться в межах 10...20 град, та долото 5, яке встановлене асиметрично (з боку стійки 4) і так, що має нахил до напрямку руху під кутом a , який знаходиться в межах 9... 15 град, стискають ґрунтовий масив без його заклинювання, тому розпушення скиби відбувається рівномірно у вертикальному й горизонтальному напрямках, без концентрації значних зусиль в зоні стійок 4. Рівномірність роботи по ширині забезпечує те, що ґрун тообробні робочі органи 3 встановлені на рамі 2 дзеркально симетрично, а відстань між стійками 4 в центральній частині рами 2 складає L1 = 4В. Після проходу розпушувача ґр унту залишається вирівняна поверхня поля, рівномірно розпушена скиба на глибину обробітку та вирівняне і без «плужної підошви» дно борозни. Отже, параметри взаємного розміщення ґрунтообробних робочих органів розпушувача ґрунту дозволяють здійснювати технологічний процес обробітку ґрунту рівномірно в усьому шарі, з вирівняним профілем дна борозни без створення «плужної підошви» та з високою його надійністю (без заклинювання скиби й забивання ґрунтообробних робочих органів). 5 Комп’ютерна в ерстка В. Клюкін 84965 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
