Нагрівач електричний побутовий
Формула / Реферат
Нагрівач електричний побутовий, що містить корпус, всередині якого розташований теплообмінний елемент, який відрізняється тим, що теплообмінний елемент виконаний у вигляді плоскої панелі з діелектричного матеріалу, на бокових поверхнях якої рівномірно за всією площею закріплені нагрівальні елементи, виконані зі стрічкового електропровідного матеріалу, резистивний опір якого складає 0,1-20 Ом на п. м.
Текст

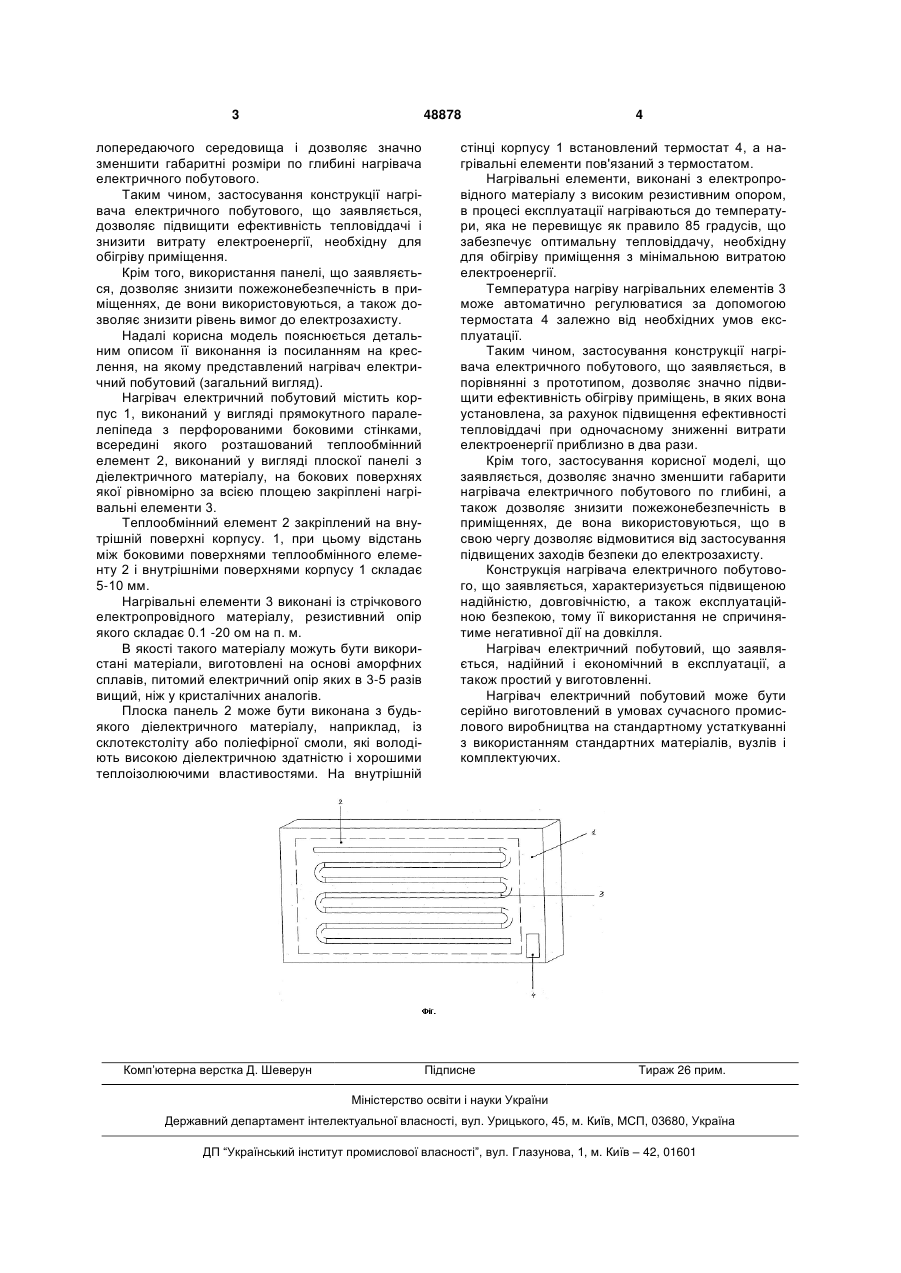

Нагрівач електричний побутовий, що містить корпус, всередині якого розташований теплообмінний елемент, який відрізняється тим, що теплообмінний елемент виконаний у вигляді плоскої панелі з діелектричного матеріалу, на бокових поверхнях якої рівномірно за всією площею закріплені нагрівальні елементи, виконані зі стрічкового електропровідного матеріалу, резистивний опір якого складає 0,1-20 Ом на п. м. (19) (21) u200910077 (22) 05.10.2009 (24) 12.04.2010 (46) 12.04.2010, Бюл.№ 7, 2010 р. (72) МІНАСЯН АРТУР ЄНОФОВИЧ, АДАР ЕЛІЕЗЕР, IL (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "СУЧАСНІ ТЕХНОЛОГІЇ НАГРІВАННЯ" 3 48878 лопередаючого середовища і дозволяє значно зменшити габаритні розміри по глибині нагрівача електричного побутового. Таким чином, застосування конструкції нагрівача електричного побутового, що заявляється, дозволяє підвищити ефективність тепловіддачі і знизити витрату електроенергії, необхідну для обігріву приміщення. Крім того, використання панелі, що заявляється, дозволяє знизити пожежонебезпечність в приміщеннях, де вони використовуються, а також дозволяє знизити рівень вимог до електрозахисту. Надалі корисна модель пояснюється детальним описом її виконання із посиланням на креслення, на якому представлений нагрівач електричний побутовий (загальний вигляд). Нагрівач електричний побутовий містить корпус 1, виконаний у вигляді прямокутного паралелепіпеда з перфорованими боковими стінками, всередині якого розташований теплообмінний елемент 2, виконаний у вигляді плоскої панелі з діелектричного матеріалу, на бокових поверхнях якої рівномірно за всією площею закріплені нагрівальні елементи 3. Теплообмінний елемент 2 закріплений на внутрішній поверхні корпусу. 1, при цьому відстань між боковими поверхнями теплообмінного елементу 2 і внутрішніми поверхнями корпусу 1 складає 5-10 мм. Нагрівальні елементи 3 виконані із стрічкового електропровідного матеріалу, резистивний опір якого складає 0.1 -20 ом на п. м. В якості такого матеріалу можуть бути використані матеріали, виготовлені на основі аморфних сплавів, питомий електричний опір яких в 3-5 разів вищий, ніж у кристалічних аналогів. Плоска панель 2 може бути виконана з будьякого діелектричного матеріалу, наприклад, із склотекстоліту або поліефірної смоли, які володіють високою діелектричною здатністю і хорошими теплоізолюючими властивостями. На внутрішній Комп’ютерна верстка Д. Шеверун 4 стінці корпусу 1 встановлений термостат 4, а нагрівальні елементи пов'язаний з термостатом. Нагрівальні елементи, виконані з електропровідного матеріалу з високим резистивним опором, в процесі експлуатації нагріваються до температури, яка не перевищує як правило 85 градусів, що забезпечує оптимальну тепловіддачу, необхідну для обігріву приміщення з мінімальною витратою електроенергії. Температура нагріву нагрівальних елементів 3 може автоматично регулюватися за допомогою термостата 4 залежно від необхідних умов експлуатації. Таким чином, застосування конструкції нагрівача електричного побутового, що заявляється, в порівнянні з прототипом, дозволяє значно підвищити ефективність обігріву приміщень, в яких вона установлена, за рахунок підвищення ефективності тепловіддачі при одночасному зниженні витрати електроенергії приблизно в два рази. Крім того, застосування корисної моделі, що заявляється, дозволяє значно зменшити габарити нагрівача електричного побутового по глибині, а також дозволяє знизити пожежонебезпечність в приміщеннях, де вона використовуються, що в свою чергу дозволяє відмовитися від застосування підвищених заходів безпеки до електрозахисту. Конструкція нагрівача електричного побутового, що заявляється, характеризується підвищеною надійністю, довговічністю, а також експлуатаційною безпекою, тому її використання не спричинятиме негативної дії на довкілля. Нагрівач електричний побутовий, що заявляється, надійний і економічний в експлуатації, а також простий у виготовленні. Нагрівач електричний побутовий може бути серійно виготовлений в умовах сучасного промислового виробництва на стандартному устаткуванні з використанням стандартних матеріалів, вузлів і комплектуючих. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectric household heater
Автори англійськоюMinasian Artur Yenofovych, Adar Eliezer
Назва патенту російськоюНагреватель электрический бытовой
Автори російськоюМинасян Артур Енофович, Адар Элиезер
МПК / Мітки
МПК: F24D 19/00, F24H 3/00
Мітки: електричний, побутовий, нагрівач
