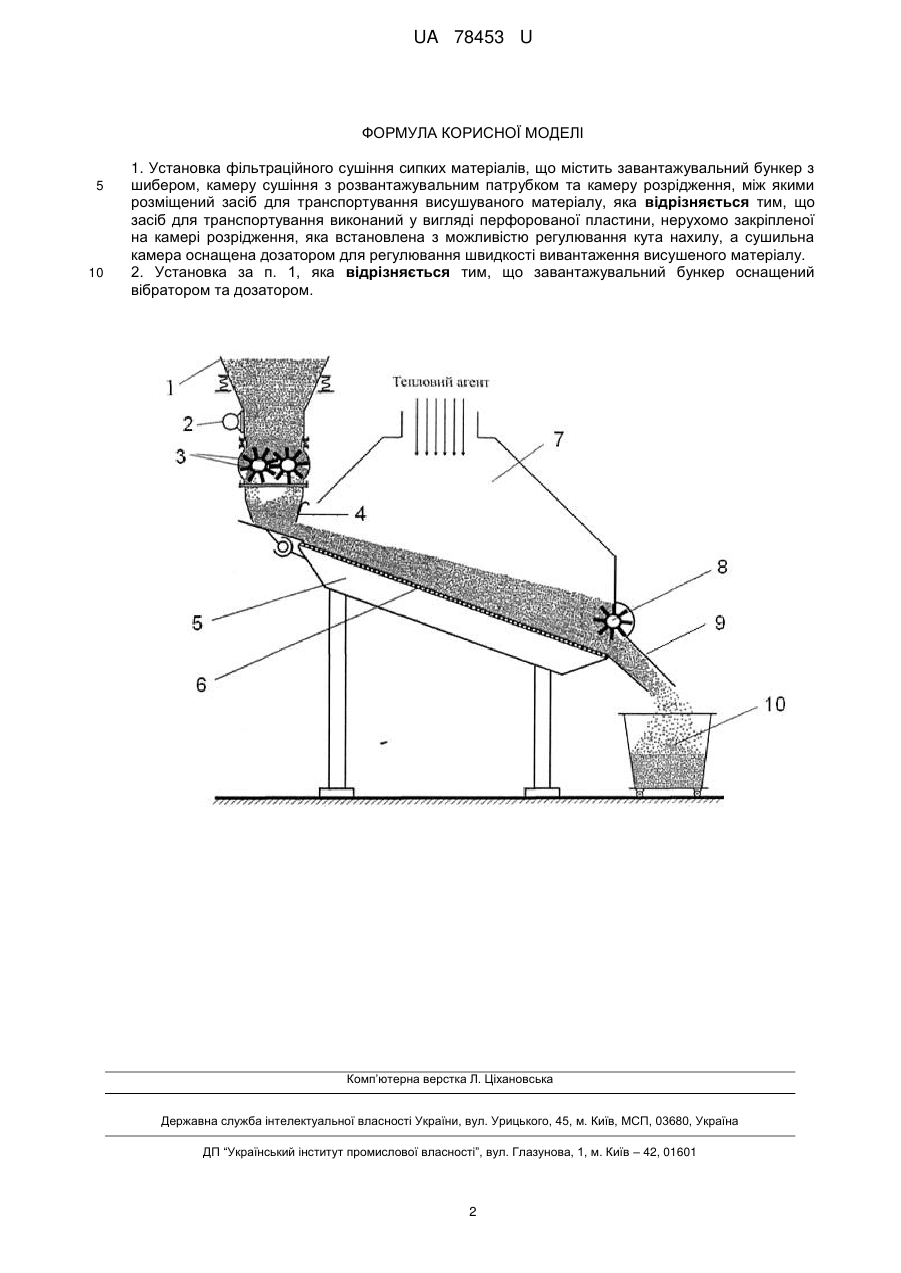

Установка фільтраційного сушіння сипких матеріалів

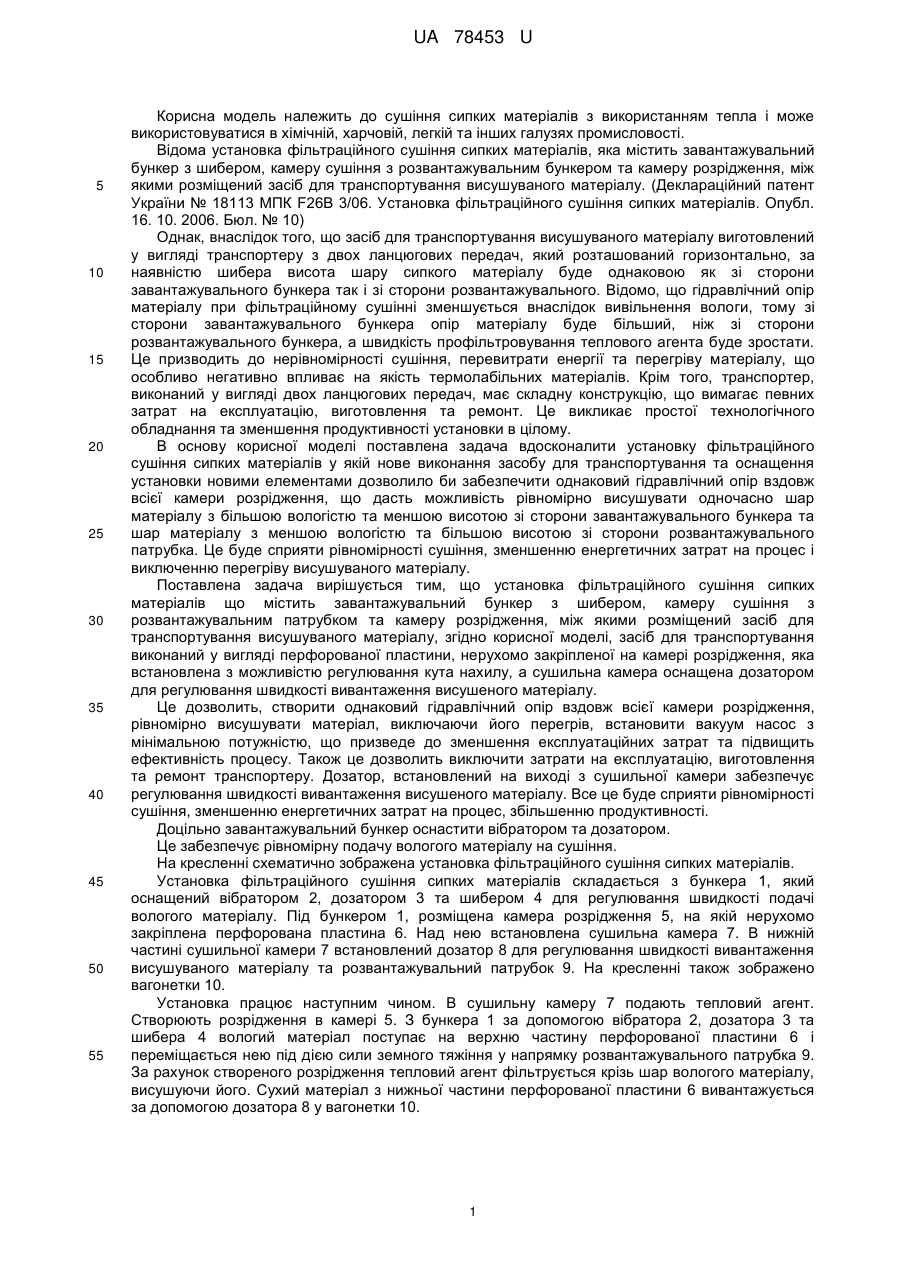

Реферат: UA 78453 U UA 78453 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сушіння сипких матеріалів з використанням тепла і може використовуватися в хімічній, харчовій, легкій та інших галузях промисловості. Відома установка фільтраційного сушіння сипких матеріалів, яка містить завантажувальний бункер з шибером, камеру сушіння з розвантажувальним бункером та камеру розрідження, між якими розміщений засіб для транспортування висушуваного матеріалу. (Деклараційний патент України № 18113 МПК F26B 3/06. Установка фільтраційного сушіння сипких матеріалів. Опубл. 16. 10. 2006. Бюл. № 10) Однак, внаслідок того, що засіб для транспортування висушуваного матеріалу виготовлений у вигляді транспортеру з двох ланцюгових передач, який розташований горизонтально, за наявністю шибера висота шару сипкого матеріалу буде однаковою як зі сторони завантажувального бункера так і зі сторони розвантажувального. Відомо, що гідравлічний опір матеріалу при фільтраційному сушінні зменшується внаслідок вивільнення вологи, тому зі сторони завантажувального бункера опір матеріалу буде більший, ніж зі сторони розвантажувального бункера, а швидкість профільтровування теплового агента буде зростати. Це призводить до нерівномірності сушіння, перевитрати енергії та перегріву матеріалу, що особливо негативно впливає на якість термолабільних матеріалів. Крім того, транспортер, виконаний у вигляді двох ланцюгових передач, має складну конструкцію, що вимагає певних затрат на експлуатацію, виготовлення та ремонт. Це викликає простої технологічного обладнання та зменшення продуктивності установки в цілому. В основу корисної моделі поставлена задача вдосконалити установку фільтраційного сушіння сипких матеріалів у якій нове виконання засобу для транспортування та оснащення установки новими елементами дозволило би забезпечити однаковий гідравлічний опір вздовж всієї камери розрідження, що дасть можливість рівномірно висушувати одночасно шар матеріалу з більшою вологістю та меншою висотою зі сторони завантажувального бункера та шар матеріалу з меншою вологістю та більшою висотою зі сторони розвантажувального патрубка. Це буде сприяти рівномірності сушіння, зменшенню енергетичних затрат на процес і виключенню перегріву висушуваного матеріалу. Поставлена задача вирішується тим, що установка фільтраційного сушіння сипких матеріалів що містить завантажувальний бункер з шибером, камеру сушіння з розвантажувальним патрубком та камеру розрідження, між якими розміщений засіб для транспортування висушуваного матеріалу, згідно корисної моделі, засіб для транспортування виконаний у вигляді перфорованої пластини, нерухомо закріпленої на камері розрідження, яка встановлена з можливістю регулювання кута нахилу, а сушильна камера оснащена дозатором для регулювання швидкості вивантаження висушеного матеріалу. Це дозволить, створити однаковий гідравлічний опір вздовж всієї камери розрідження, рівномірно висушувати матеріал, виключаючи його перегрів, встановити вакуум насос з мінімальною потужністю, що призведе до зменшення експлуатаційних затрат та підвищить ефективність процесу. Також це дозволить виключити затрати на експлуатацію, виготовлення та ремонт транспортеру. Дозатор, встановлений на виході з сушильної камери забезпечує регулювання швидкості вивантаження висушеного матеріалу. Все це буде сприяти рівномірності сушіння, зменшенню енергетичних затрат на процес, збільшенню продуктивності. Доцільно завантажувальний бункер оснастити вібратором та дозатором. Це забезпечує рівномірну подачу вологого матеріалу на сушіння. На кресленні схематично зображена установка фільтраційного сушіння сипких матеріалів. Установка фільтраційного сушіння сипких матеріалів складається з бункера 1, який оснащений вібратором 2, дозатором 3 та шибером 4 для регулювання швидкості подачі вологого матеріалу. Під бункером 1, розміщена камера розрідження 5, на якій нерухомо закріплена перфорована пластина 6. Над нею встановлена сушильна камера 7. В нижній частині сушильної камери 7 встановлений дозатор 8 для регулювання швидкості вивантаження висушуваного матеріалу та розвантажувальний патрубок 9. На кресленні також зображено вагонетки 10. Установка працює наступним чином. В сушильну камеру 7 подають тепловий агент. Створюють розрідження в камері 5. З бункера 1 за допомогою вібратора 2, дозатора 3 та шибера 4 вологий матеріал поступає на верхню частину перфорованої пластини 6 і переміщається нею під дією сили земноготяжіння у напрямку розвантажувального патрубка 9. За рахунок створеного розрідження тепловий агент фільтрується крізь шар вологого матеріалу, висушуючи його. Сухий матеріал з нижньої частини перфорованої пластини 6 вивантажується за допомогою дозатора 8 у вагонетки 10. 1 UA 78453 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Установка фільтраційного сушіння сипких матеріалів, що містить завантажувальний бункер з шибером, камеру сушіння з розвантажувальним патрубком та камеру розрідження, між якими розміщений засіб для транспортування висушуваного матеріалу, яка відрізняється тим, що засіб для транспортування виконаний у вигляді перфорованої пластини, нерухомо закріпленої на камері розрідження, яка встановлена з можливістю регулювання кута нахилу, а сушильна камера оснащена дозатором для регулювання швидкості вивантаження висушеного матеріалу. 2. Установка за п. 1, яка відрізняється тим, що завантажувальний бункер оснащений вібратором та дозатором. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
