Теплообмінник

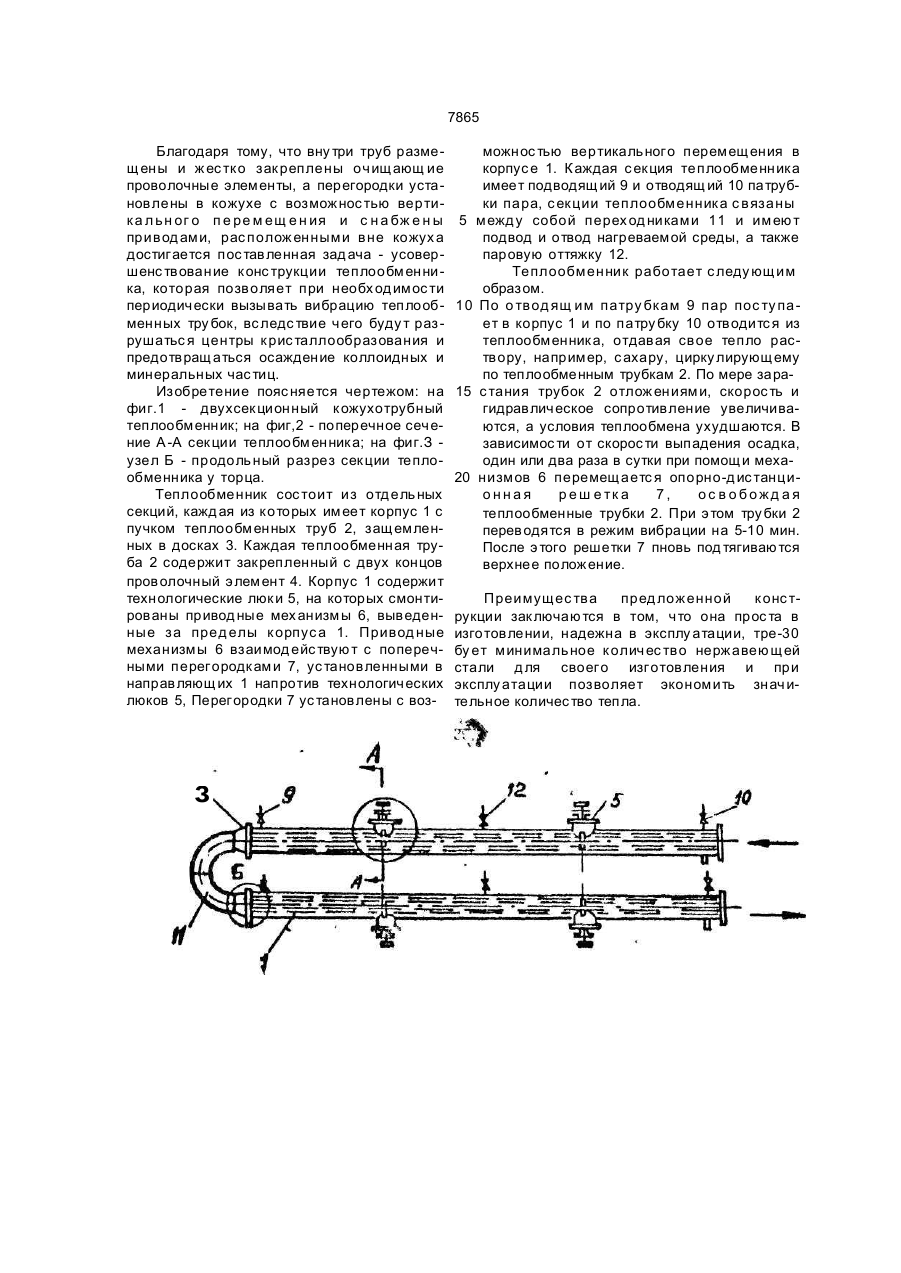

Теплообменник, сод ержащий кожух с горизонтальным пу чком теплообменных тру б, закрепленных в тру бных решетках, и поперечными перегородками в межтрубном прос транс тве, в отверс тиях которых тру бы установлены с зазором, о т л и ч а ю щ и й с я тем. что он с набжен очищающими проволочными элементами, жес тко закрепленными в трубах, а перегородки установлены в кожухе с возможнос тью вертикального перемещения и снабжены приводами, расположенными вне кожуха. В основу изобретения поставлена задача усовершенствования конс трукции теплообмен ник а в кото ром пу тем у с та новки очищающих проволочных э лементов обеспечиваетс я разру шение крис таллической структуры и за счет э того предотвращается осаждение коллоидных и минеральных частиц, и повыш ается надежнос ть конс трукции теплообменника. Поставленная задача решается тем, что теплообменник, с одержащий кожух с горизонтальным пу чком теплообменных тру б, закрепленных в трубных решетках, и поперечными перегородками в межтрубном прос транс тве, в отверс тиях которых тру бы установлены с зазором, согласно изобретению, дополнительно снабжен очищающими проволочными э лементами, жес тко закрепленными в трубах, а перегородки установлены в кожухе с возможнос тью вертикального перемещения и с набжены привод ами, расположенными вне кожуха. С > 4 00 о ел о 7865 Благодаря тому, что вну три труб размещены и жес тко закреплены очищающ ие проволочные элементы, а перегородки установлены в кожухе с возмож нос тью вертик а л ьн ог о п е ре м ещ е н ия и с н а бж е н ы привод ами, рас положенными вне кожух а достигается пос тавленная зад ача - усовершенс твование конс трукции теплообменника, которая позволяет при необх од имос ти периодически вызывать вибрацию теплообменных тру бок, вс ледс твие чего буду т разрушатьс я центры крис таллообразования и предотвращаться осаждение коллоидных и минеральных час тиц. Изобретение пояс няется чертежом: на фиг.1 - двухсекционный кожухотрубный теплообменник; на фиг,2 - поперечное сечение А -А секции теплообменник а; на фиг.З узел Б - продольный разрез секции теплообменника у торца. Теплообменник сос тоит из отд ельных секций, кажд ая из которых имеет корпус 1 с пучком теплообменных труб 2, защемленных в досках 3. Каждая теплообменная труба 2 содержит закрепленный с двух концов проволочный э лемент 4. Корпус 1 содержит технологические люки 5, на которых смонтированы привод ные мех анизмы 6, выведенные за пред елы корпус а 1. Привод ные механизмы 6 взаимод ейс твуют с поперечными перегородками 7, ус тановленными в направляющих 1 напротив технологических люков 5, Перегородки 7 ус тановлены с воз з можнос тью вертикального перемещения в корпус е 1. К аждая с екция теплообменника имеет подводящ ий 9 и отводящ ий 10 патрубки пара, с екции теплообменника с вязаны 5 межд у собой перех од никами 11 и имеют подвод и отвод нагреваемой среды, а также паровую оттяжку 12. Теплообменник работает с леду ющим образом. 10 По о твод ящ им патру бкам 9 пар пос ту пает в корпус 1 и по патру бку 10 отводитс я из теплообменник а, отдавая свое тепло раствору, например, с ахару, цирку лирующему по теплообменным трубкам 2. По мере зара15 с тания трубок 2 отложениями, скорос ть и гидравлическое сопротивление увеличиваются, а условия теплообмена ухудшаются. В зависимос ти от скорос ти выпадения осадка, один или два раза в сутки при помощи меха20 низмов 6 перемещаетс я опорно-д ис танционная р е ш е тк а 7, о с в о бо жд а я теплообменные трубки 2. При э том тру бки 2 переводятся в режим вибрации на 5-10 мин. После э того решетки 7 пновь под тягиваются верхнее положение. Преимущес тва пред ложенной конс трукции зак лючаются в том, что она прос та в изготовлении, надежна в эксплу атации, тре-30 бу ет минимальное количес тво нержавеющей стали д ля своего изготовления и при эксплу атации позволяет экономить значительное количес тво тепла. 7865 Фиг. 2 25 7/ А 7 7 7 7 7 / / / / S S / / / S 7 S S S Фиг+3 Упорядник Замовлення 4524 Техред М.Моргентал Коректор Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент*, м. Ужгород, вул.ГагарІна, 101
