Пристрій для здійснення ударного впливу при нанесенні зображення на тверду поверхню

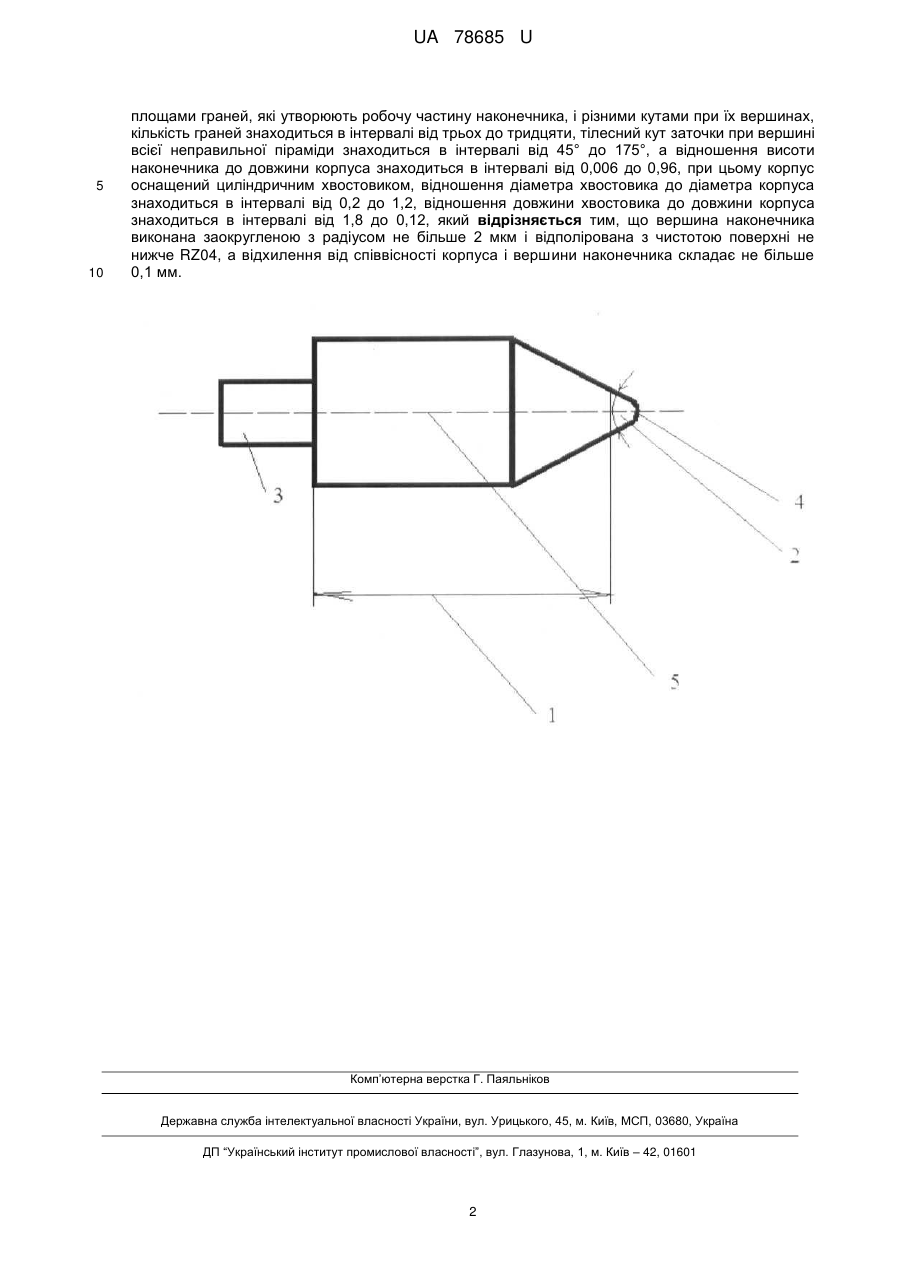

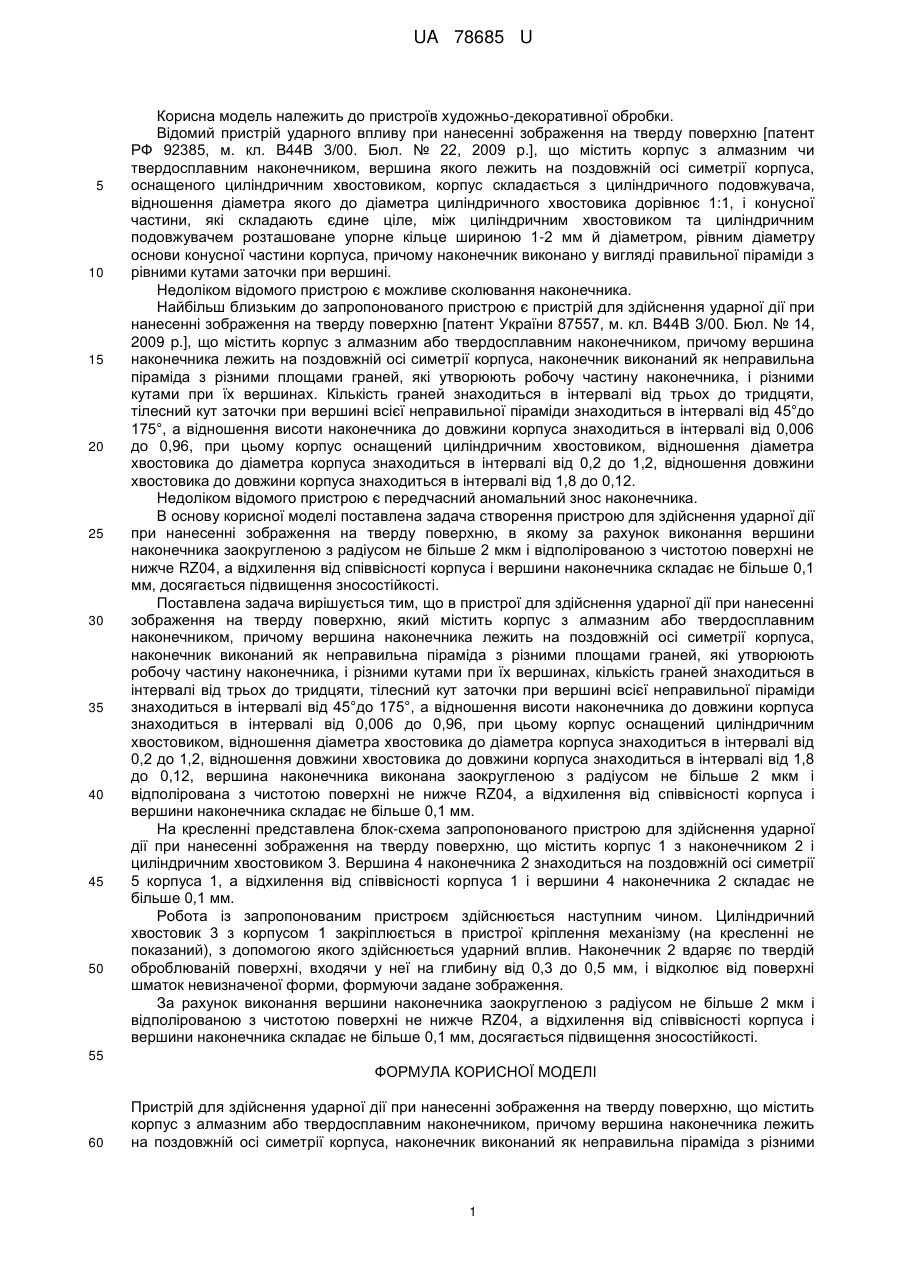

Реферат: Пристрій для здійснення ударної дії при нанесенні зображення на тверду поверхню містить корпус з алмазним або твердосплавним наконечником, причому вершина наконечника лежить на поздовжній осі симетрії корпуса, наконечник виконаний як неправильна піраміда з різними площами граней, які утворюють робочу частину наконечника, і різними кутами при їх вершинах, кількість граней знаходиться в інтервалі від трьох до тридцяти, тілесний кут заточки при вершині всієї неправильної піраміди знаходиться в інтервалі від 45° до 175°, а відношення висоти наконечника до довжини корпуса знаходиться в інтервалі від 0,006 до 0,96. Вершина наконечника виконана заокругленою з радіусом не більше 2 мкм і відполірована з чистотою поверхні не нижче RZ04, а відхилення від співвісності корпуса і вершини наконечника складає не більше 0,1 мм. UA 78685 U (12) UA 78685 U UA 78685 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до пристроїв художньо-декоративної обробки. Відомий пристрій ударного впливу при нанесенні зображення на тверду поверхню [патент РФ 92385, м. кл. В44В 3/00. Бюл. № 22, 2009 p.], що містить корпус з алмазним чи твердосплавним наконечником, вершина якого лежить на поздовжній осі симетрії корпуса, оснащеного циліндричним хвостовиком, корпус складається з циліндричного подовжувача, відношення діаметра якого до діаметра циліндричного хвостовика дорівнює 1:1, і конусної частини, які складають єдине ціле, між циліндричним хвостовиком та циліндричним подовжувачем розташоване упорне кільце шириною 1-2 мм й діаметром, рівним діаметру основи конусної частини корпуса, причому наконечник виконано у вигляді правильної піраміди з рівними кутами заточки при вершині. Недоліком відомого пристрою є можливе сколювання наконечника. Найбільш близьким до запропонованого пристрою є пристрій для здійснення ударної дії при нанесенні зображення на тверду поверхню [патент України 87557, м. кл. В44В 3/00. Бюл. № 14, 2009 p.], що містить корпус з алмазним або твердосплавним наконечником, причому вершина наконечника лежить на поздовжній осі симетрії корпуса, наконечник виконаний як неправильна піраміда з різними площами граней, які утворюють робочу частину наконечника, і різними кутами при їх вершинах. Кількість граней знаходиться в інтервалі від трьох до тридцяти, тілесний кут заточки при вершині всієї неправильної піраміди знаходиться в інтервалі від 45°до 175°, а відношення висоти наконечника до довжини корпуса знаходиться в інтервалі від 0,006 до 0,96, при цьому корпус оснащений циліндричним хвостовиком, відношення діаметра хвостовика до діаметра корпуса знаходиться в інтервалі від 0,2 до 1,2, відношення довжини хвостовика до довжини корпуса знаходиться в інтервалі від 1,8 до 0,12. Недоліком відомого пристрою є передчасний аномальний знос наконечника. В основу корисної моделі поставлена задача створення пристрою для здійснення ударної дії при нанесенні зображення на тверду поверхню, в якому за рахунок виконання вершини наконечника заокругленою з радіусом не більше 2 мкм і відполірованою з чистотою поверхні не нижче RZ04, а відхилення від співвісності корпуса і вершини наконечника складає не більше 0,1 мм, досягається підвищення зносостійкості. Поставлена задача вирішується тим, що в пристрої для здійснення ударної дії при нанесенні зображення на тверду поверхню, який містить корпус з алмазним або твердосплавним наконечником, причому вершина наконечника лежить на поздовжній осі симетрії корпуса, наконечник виконаний як неправильна піраміда з різними площами граней, які утворюють робочу частину наконечника, і різними кутами при їх вершинах, кількість граней знаходиться в інтервалі від трьох до тридцяти, тілесний кут заточки при вершині всієї неправильної піраміди знаходиться в інтервалі від 45°до 175°, а відношення висоти наконечника до довжини корпуса знаходиться в інтервалі від 0,006 до 0,96, при цьому корпус оснащений циліндричним хвостовиком, відношення діаметра хвостовика до діаметра корпуса знаходиться в інтервалі від 0,2 до 1,2, відношення довжини хвостовика до довжини корпуса знаходиться в інтервалі від 1,8 до 0,12, вершина наконечника виконана заокругленою з радіусом не більше 2 мкм і відполірована з чистотою поверхні не нижче RZ04, а відхилення від співвісності корпуса і вершини наконечника складає не більше 0,1 мм. На кресленні представлена блок-схема запропонованого пристрою для здійснення ударної дії при нанесенні зображення на тверду поверхню, що містить корпус 1 з наконечником 2 і циліндричним хвостовиком 3. Вершина 4 наконечника 2 знаходиться на поздовжній осі симетрії 5 корпуса 1, а відхилення від співвісності корпуса 1 і вершини 4 наконечника 2 складає не більше 0,1 мм. Робота із запропонованим пристроєм здійснюється наступним чином. Циліндричний хвостовик 3 з корпусом 1 закріплюється в пристрої кріплення механізму (на кресленні не показаний), з допомогою якого здійснюється ударний вплив. Наконечник 2 вдаряє по твердій оброблюваній поверхні, входячи у неї на глибину від 0,3 до 0,5 мм, і відколює від поверхні шматок невизначеної форми, формуючи задане зображення. За рахунок виконання вершини наконечника заокругленою з радіусом не більше 2 мкм і відполірованою з чистотою поверхні не нижче RZ04, а відхилення від співвісності корпуса і вершини наконечника складає не більше 0,1 мм, досягається підвищення зносостійкості. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пристрій для здійснення ударної дії при нанесенні зображення на тверду поверхню, що містить корпус з алмазним або твердосплавним наконечником, причому вершина наконечника лежить на поздовжній осі симетрії корпуса, наконечник виконаний як неправильна піраміда з різними 1 UA 78685 U 5 10 площами граней, які утворюють робочу частину наконечника, і різними кутами при їх вершинах, кількість граней знаходиться в інтервалі від трьох до тридцяти, тілесний кут заточки при вершині всієї неправильної піраміди знаходиться в інтервалі від 45° до 175°, а відношення висоти наконечника до довжини корпуса знаходиться в інтервалі від 0,006 до 0,96, при цьому корпус оснащений циліндричним хвостовиком, відношення діаметра хвостовика до діаметра корпуса знаходиться в інтервалі від 0,2 до 1,2, відношення довжини хвостовика до довжини корпуса знаходиться в інтервалі від 1,8 до 0,12, який відрізняється тим, що вершина наконечника виконана заокругленою з радіусом не більше 2 мкм і відполірована з чистотою поверхні не нижче RZ04, а відхилення від співвісності корпуса і вершини наконечника складає не більше 0,1 мм. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
