Пристрій для пoдрібнення полімерної тари

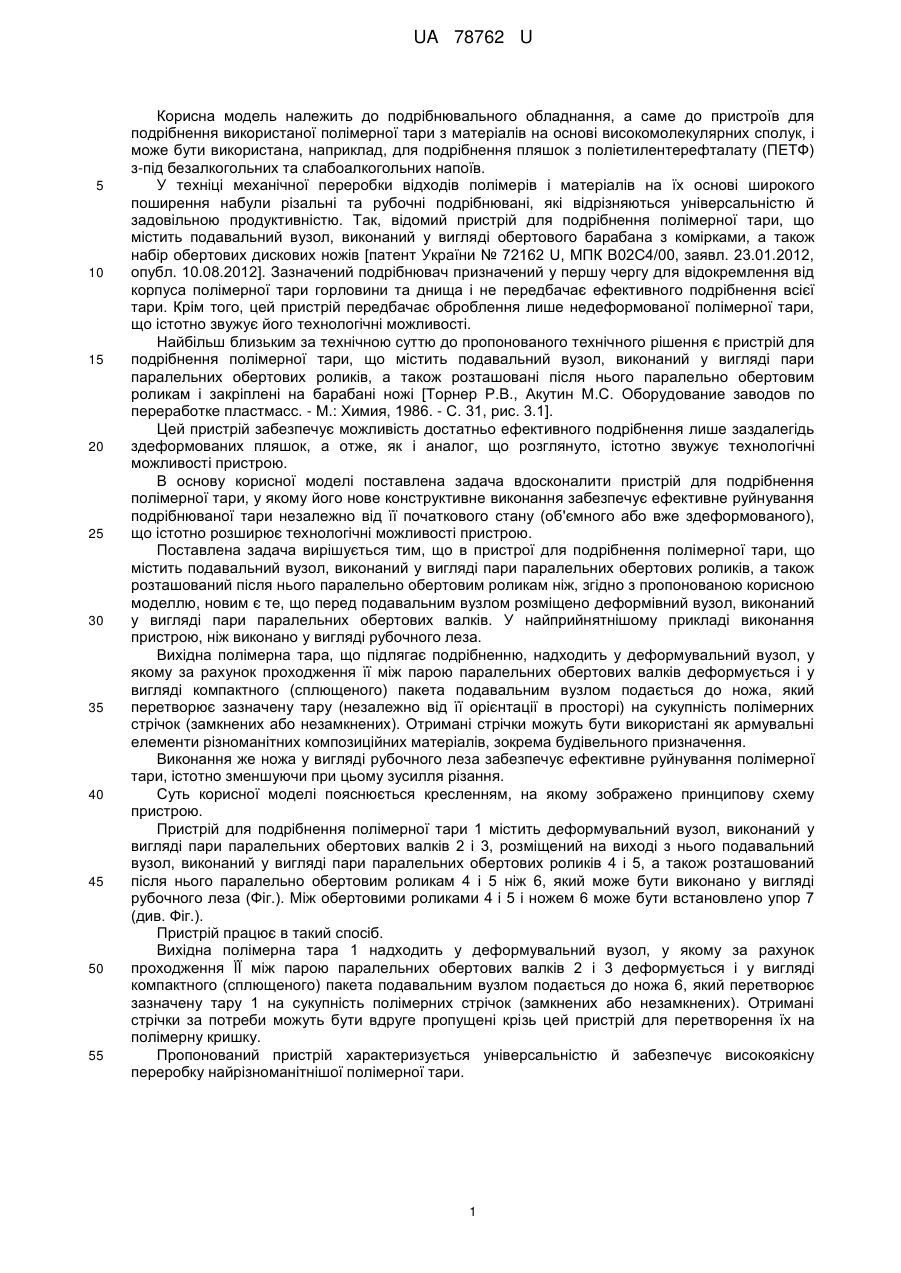

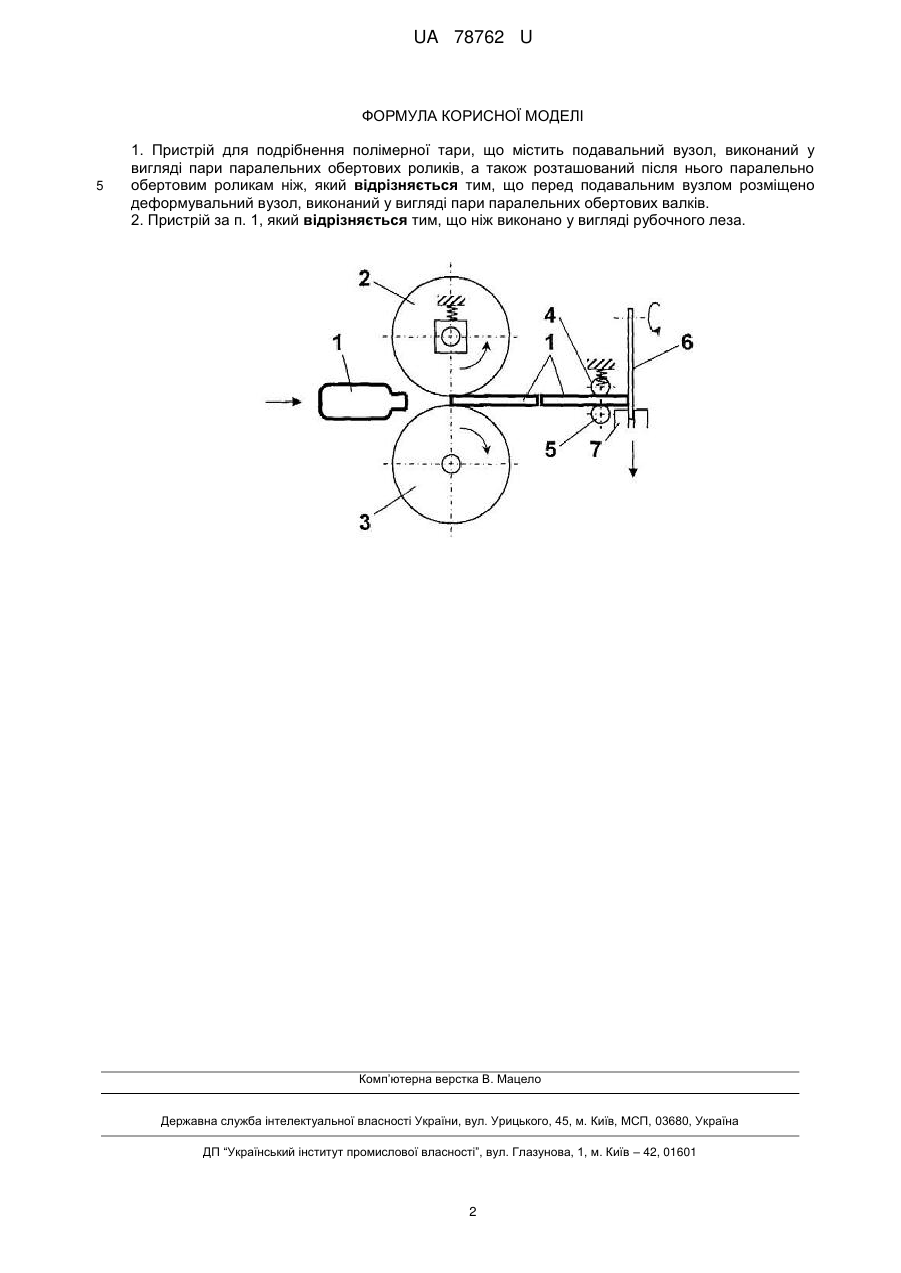

Реферат: Пристрій для подрібнення полімерної тари містить подавальний вузол, виконаний у вигляді пари паралельних обертових роликів, а також розташований після нього паралельно обертовим роликам ніж. Перед подавальним вузлом розміщено деформувальний вузол, виконаний у вигляді пари паралельних обертових валків, ніж виконано у вигляді рубочного леза. UA 78762 U (12) UA 78762 U UA 78762 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до подрібнювального обладнання, а саме до пристроїв для подрібнення використаної полімерної тари з матеріалів на основі високомолекулярних сполук, і може бути використана, наприклад, для подрібнення пляшок з поліетилентерефталату (ПЕТФ) з-під безалкогольних та слабоалкогольних напоїв. У техніці механічної переробки відходів полімерів і матеріалів на їх основі широкого поширення набули різальні та рубочні подрібнювані, які відрізняються універсальністю й задовільною продуктивністю. Так, відомий пристрій для подрібнення полімерної тари, що містить подавальний вузол, виконаний у вигляді обертового барабана з комірками, а також набір обертових дискових ножів [патент України № 72162 U, МПК В02С4/00, заявл. 23.01.2012, опубл. 10.08.2012]. Зазначений подрібнювач призначений у першу чергу для відокремлення від корпуса полімерної тари горловини та днища і не передбачає ефективного подрібнення всієї тари. Крім того, цей пристрій передбачає оброблення лише недеформованої полімерної тари, що істотно звужує його технологічні можливості. Найбільш близьким за технічною суттю до пропонованого технічного рішення є пристрій для подрібнення полімерної тари, що містить подавальний вузол, виконаний у вигляді пари паралельних обертових роликів, а також розташовані після нього паралельно обертовим роликам і закріплені на барабані ножі [Торнер Р.В., Акутин М.С. Оборудование заводов по переработке пластмасс. - М.: Химия, 1986. - С. 31, рис. 3.1]. Цей пристрій забезпечує можливість достатньо ефективного подрібнення лише заздалегідь здеформованих пляшок, а отже, як і аналог, що розглянуто, істотно звужує технологічні можливості пристрою. В основу корисної моделі поставлена задача вдосконалити пристрій для подрібнення полімерної тари, у якому його нове конструктивне виконання забезпечує ефективне руйнування подрібнюваної тари незалежно від її початкового стану (об'ємного або вже здеформованого), що істотно розширює технологічні можливості пристрою. Поставлена задача вирішується тим, що в пристрої для подрібнення полімерної тари, що містить подавальний вузол, виконаний у вигляді пари паралельних обертових роликів, а також розташований після нього паралельно обертовим роликам ніж, згідно з пропонованою корисною моделлю, новим є те, що перед подавальним вузлом розміщено деформівний вузол, виконаний у вигляді пари паралельних обертових валків. У найприйнятнішому прикладі виконання пристрою, ніж виконано у вигляді рубочного леза. Вихідна полімерна тара, що підлягає подрібненню, надходить у деформувальний вузол, у якому за рахунок проходження її між парою паралельних обертових валків деформується і у вигляді компактного (сплющеного) пакета подавальним вузлом подається до ножа, який перетворює зазначену тару (незалежно від її орієнтації в просторі) на сукупність полімерних стрічок (замкнених або незамкнених). Отримані стрічки можуть бути використані як армувальні елементи різноманітних композиційних матеріалів, зокрема будівельного призначення. Виконання же ножа у вигляді рубочного леза забезпечує ефективне руйнування полімерної тари, істотно зменшуючи при цьому зусилля різання. Суть корисної моделі пояснюється кресленням, на якому зображено принципову схему пристрою. Пристрій для подрібнення полімерної тари 1 містить деформувальний вузол, виконаний у вигляді пари паралельних обертових валків 2 і 3, розміщений на виході з нього подавальний вузол, виконаний у вигляді пари паралельних обертових роликів 4 і 5, а також розташований після нього паралельно обертовим роликам 4 і 5 ніж 6, який може бути виконано у вигляді рубочного леза (Фіг.). Між обертовими роликами 4 і 5 і ножем 6 може бути встановлено упор 7 (див. Фіг.). Пристрій працює в такий спосіб. Вихідна полімерна тара 1 надходить у деформувальний вузол, у якому за рахунок проходження ЇЇ між парою паралельних обертових валків 2 і 3 деформується і у вигляді компактного (сплющеного) пакета подавальним вузлом подається до ножа 6, який перетворює зазначену тару 1 на сукупність полімерних стрічок (замкнених або незамкнених). Отримані стрічки за потреби можуть бути вдруге пропущені крізь цей пристрій для перетворення їх на полімерну кришку. Пропонований пристрій характеризується універсальністю й забезпечує високоякісну переробку найрізноманітнішої полімерної тари. 1 UA 78762 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 1. Пристрій для подрібнення полімерної тари, що містить подавальний вузол, виконаний у вигляді пари паралельних обертових роликів, а також розташований після нього паралельно обертовим роликам ніж, який відрізняється тим, що перед подавальним вузлом розміщено деформувальний вузол, виконаний у вигляді пари паралельних обертових валків. 2. Пристрій за п. 1, який відрізняється тим, що ніж виконано у вигляді рубочного леза. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
